立式可调角度喇叭形支撑支架组件

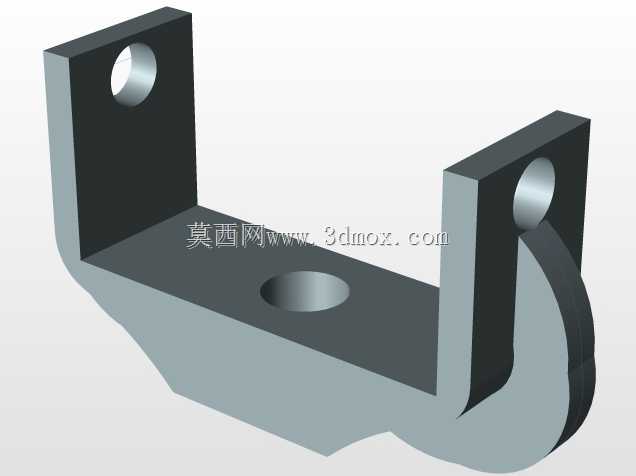

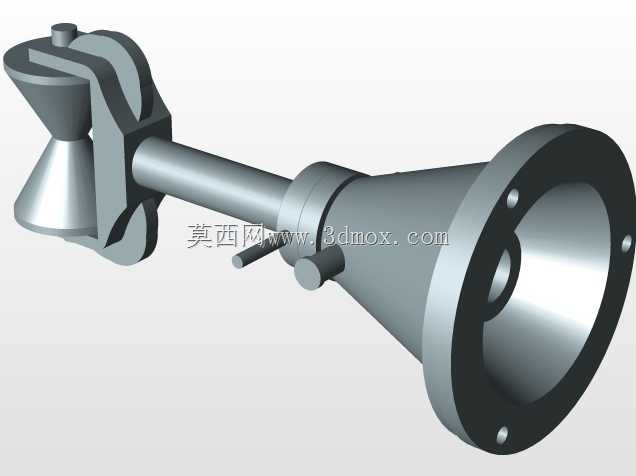

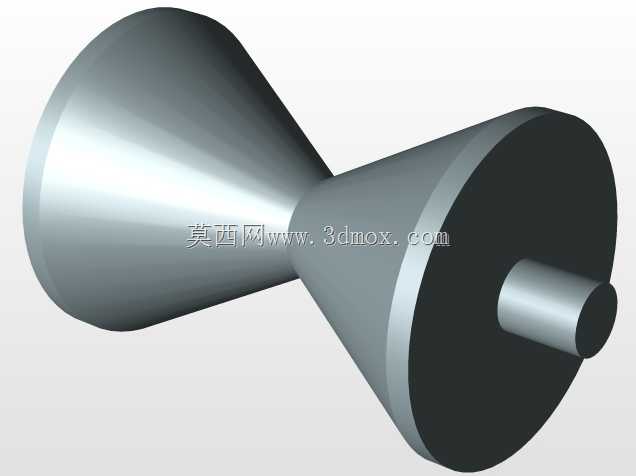

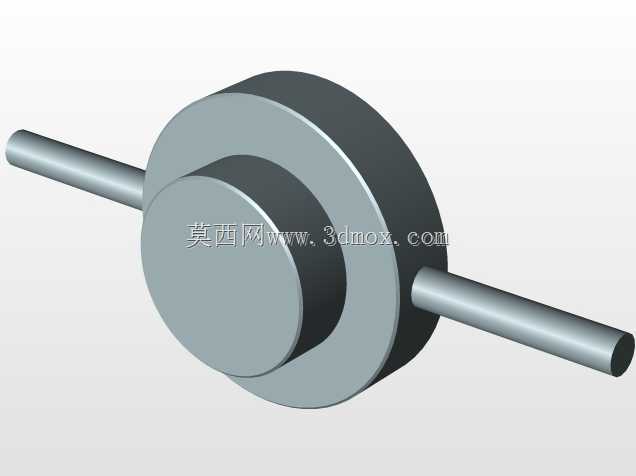

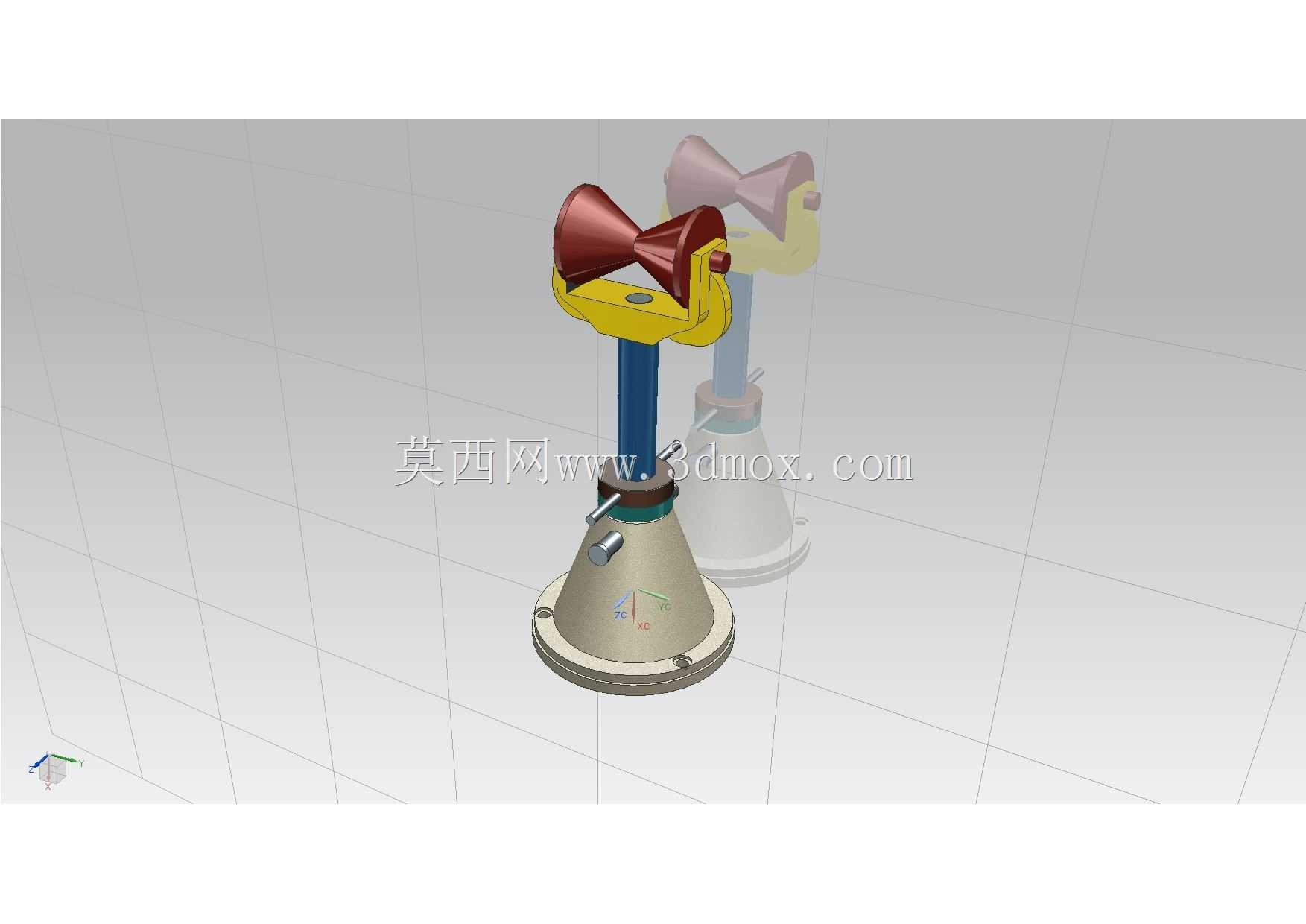

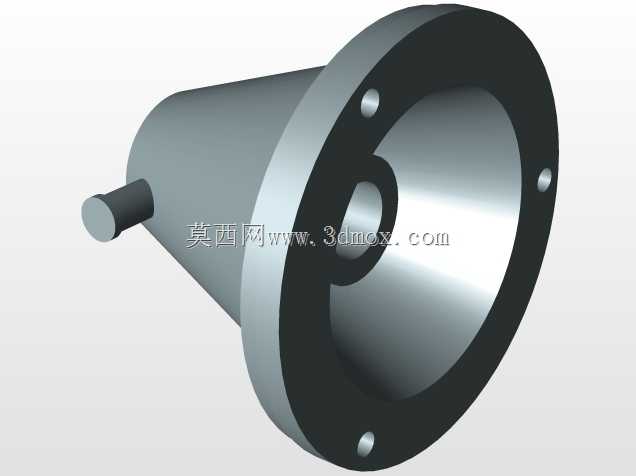

该支架组件属于小型立式可调支撑类构件，在工业现场常被用作小型检测探头、警示鸣笛装置、定向送风喷嘴或者轻型视觉传感器的安装载体，适配车间工位局部信号提示、设备运行状态定向警示、狭小空间内检测元件角度调整等场景，能够在不额外增设复杂安装架的前提下，为搭载的小型功能部件提供稳定的支撑与角度调节能力。从结构设计来看，组件采用三段式装配逻辑，底部为带安装孔的锥形配重底座，底座边缘均匀分布沉头安装孔，可通过螺栓直接固定在设备台面、机架立面或者工位支架的安装平面上，锥形结构的设计能够有效降低整体重心，即使上部搭载部件存在一定偏心重量，也能保证支撑状态的稳定性，避免出现倾覆或者晃动的问题。中间段为圆柱形立柱，作为主要的支撑承力段，立柱与底座之间采用紧定螺钉锁紧的连接方式，既可以根据实际安装需求调整立柱的伸出高度，也能在需要拆卸维护时快速拆分，减少拆装的工作量。上部为角度调节安装座，座体与立柱顶端采用铰接结构，可在垂直平面内实现一定角度的俯仰调整，铰接位置同样设置锁紧结构，调整到目标角度后拧紧紧固件即可锁定姿态，不会因为设备运行的振动出现角度偏移。上部安装座的搭载端设置了与喇叭形搭载件匹配的定位卡槽，搭载件装入后通过侧面的锁紧销固定，能够快速更换不同功能的搭载端头，适配不同的工位使用需求。从安装边界来看，底座的安装孔位采用圆周均布设计，适配常见的小型设备安装孔距标准，不需要对安装面做额外的打孔改造即可完成固定；整体组件的外轮廓无尖锐突出结构，在车间人员走动频繁的工位使用时，不会剐蹭操作人员的衣物或者肢体，符合车间现场的安全使用要求。设计过程中优先考虑了现场使用的便捷性，所有锁紧位置均采用外露的手拧或者普通扳手即可操作的紧固件，不需要专用工具就能完成角度、高度的调整，日常维护时仅需定期检查铰接位置与锁紧螺钉的紧固状态即可，没有复杂的维护保养要求。各零部件之间的配合公差采用中等精度的间隙配合设计，既保证装配时的顺畅度，也不会因为配合间隙过大导致调整时出现旷量，影响搭载部件的定位精度。
