瓷砖运输用异形皮带输送机构三维设计

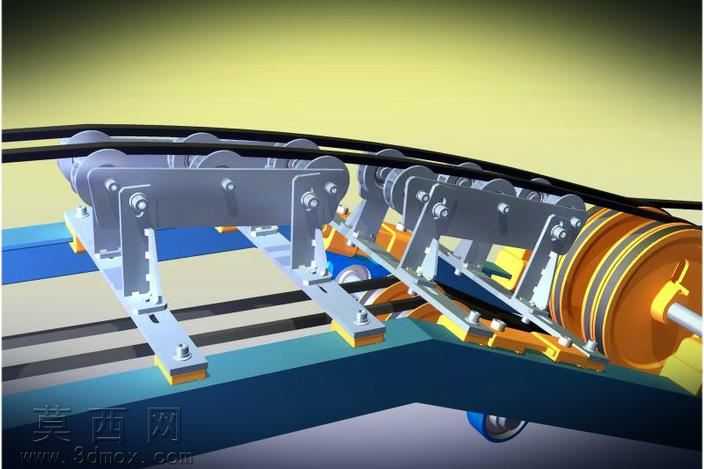

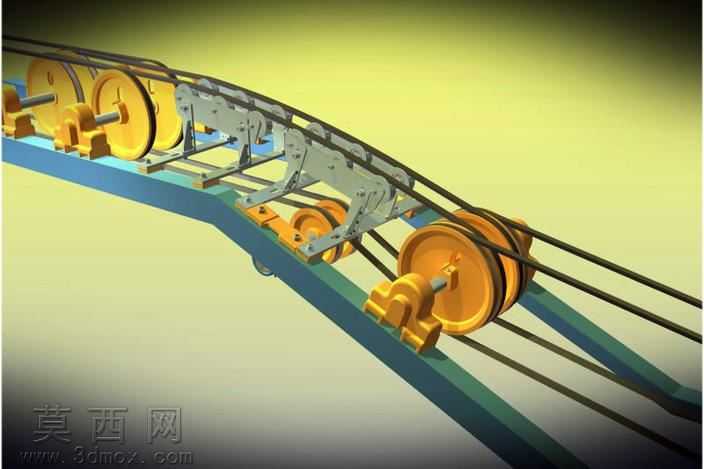

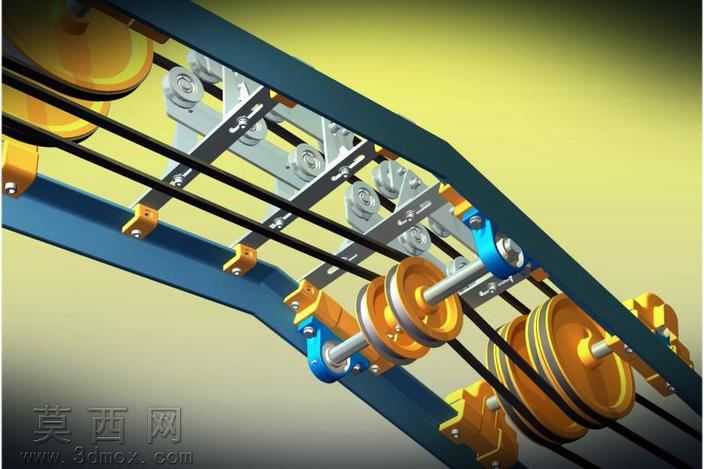

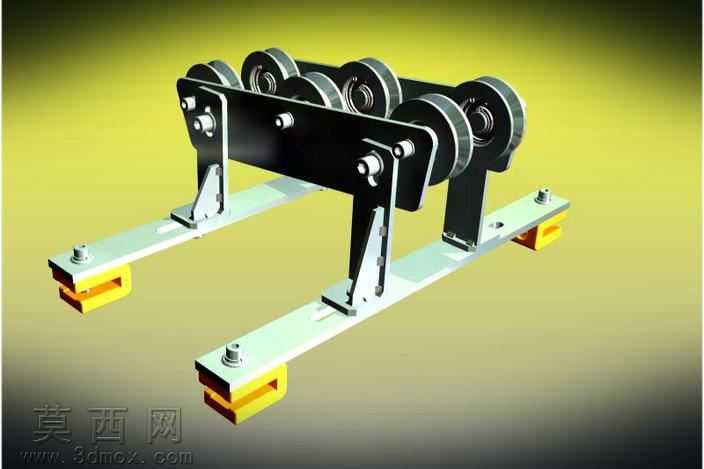

本作品为面向瓷砖生产运输场景设计的异形皮带输送机构三维模型，采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械设计公差规范，对所有零部件进行了干涉检查与运动仿真验证，确保机构运行逻辑符合实际生产需求。模型完整还原了异形输送线的整体结构：主体框架采用型钢焊接式承载结构设计，建模时对型材的折弯、拼接细节做了精细化处理，金属框架赋予磨砂碳钢材质，表面添加轻微氧化质感与焊接痕迹纹理，还原工业设备的真实质感；输送路径采用非直线异形布局，适配瓷砖生产工序间的转向、高差衔接需求，3米半径的弯道段做了平滑曲率过渡处理，避免皮带运行时出现跑偏、卡滞问题。传动部分采用直径70毫米的带滑轮组结构，每个带轮都单独完成了轮槽、轴孔、键槽的细节建模，带轮赋予铸铝材质，添加机加工纹理与端面倒角细节，轮组按照输送路径的曲率变化精准排布，确保皮带与带轮的包角符合传动设计要求，避免传动打滑；异形皮带采用柔性体建模思路，还原皮带的橡胶材质质感，表面添加细微防滑纹理，贴合瓷砖输送的防滑需求，同时对皮带的张紧调节机构做了完整建模，包含张紧滑块、调节螺栓等细节部件，可直观展示皮带张紧度的调节逻辑。渲染阶段采用工业产品可视化渲染参数，场景设置柔和的顶光与侧补光，避免金属部件出现过强反光，突出各零部件的结构层次与装配关系，背景采用渐变浅黄底色，将视觉焦点集中在输送机构本身。设计思路围绕瓷砖生产的实际工况展开，针对瓷砖易碎、表面易刮花的特性，输送面做了水平度校验，带轮排布确保输送过程平稳无颠簸，异形路径设计可灵活对接生产线上的不同工序设备，无需额外增设转向中转机构，有效缩减生产线的占地空间与设备投入成本，模型可直接用于方案展示、结构优化参考以及相关输送设备的设计改型，具备较高的工程参考价值。
