双层辊筒托盘中转输送台车

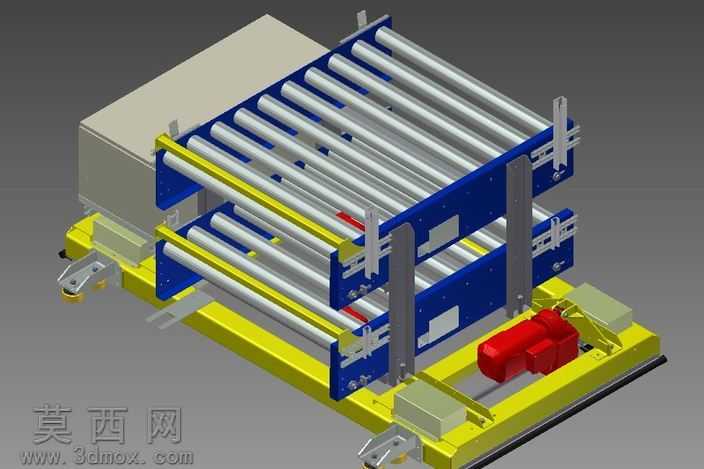

本模型为双层辊筒式托盘中转输送台车，采用三维参数化建模完成整体结构搭建，建模过程中对各部件进行独立零件绘制后完成总装配，完整还原设备的实际装配关系与结构细节。模型主体框架采用型钢焊接结构设计，底部为黄色涂装的承载底盘，底盘四角配置带刹车的万向脚轮，可实现设备的灵活移动与工位固定，满足车间内不同工位间的托盘转运需求。底盘中部集成驱动单元，红色涂装的减速电机作为动力输出部件，搭配传动组件为上层双层辊筒输送机构提供动力，实现托盘在辊道上的自动输送。双层辊筒架体采用蓝色钣金折弯成型的侧板作为支撑，多根平行排布的镀锌辊筒通过轴承座固定在侧板上，辊筒间距经过精准计算，可适配标准托盘的承载需求，避免托盘输送过程中出现卡滞或下陷问题。每层辊道端部配置黄色导向挡边与金属限位挡块，可对托盘进行位置限定，防止转运过程中托盘滑落。模型渲染阶段对不同部件赋予对应材质：金属框架赋予哑光金属漆材质，还原钢材表面的喷涂质感；辊筒赋予抛光镀锌金属材质，体现金属表面的细腻反光；驱动电机赋予铸铁哑光材质，脚轮赋予橡胶与金属组合材质，通过光影调整突出各部件的结构层次与材质差异。设计过程中重点考量设备的实用性与结构合理性，双层辊道设计可同时承载两个托盘，大幅提升单次转运的物料容量；驱动单元内嵌于底盘中部，既节省安装空间，又可对动力部件形成防护，避免车间杂物磕碰造成设备损坏；整体结构采用模块化设计思路，辊筒组件、驱动组件、行走组件均可独立拆分，便于后续的维护与部件更换。模型完整呈现了移动输送台车的结构逻辑，从底盘承载、行走机构、动力传输到上层输送单元的配合关系均清晰展现，可用于物流输送设备的结构参考、方案展示以及相关教学演示使用。
