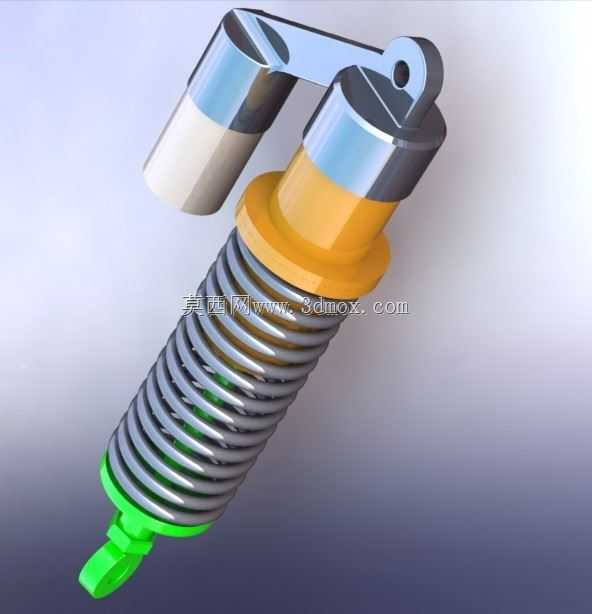

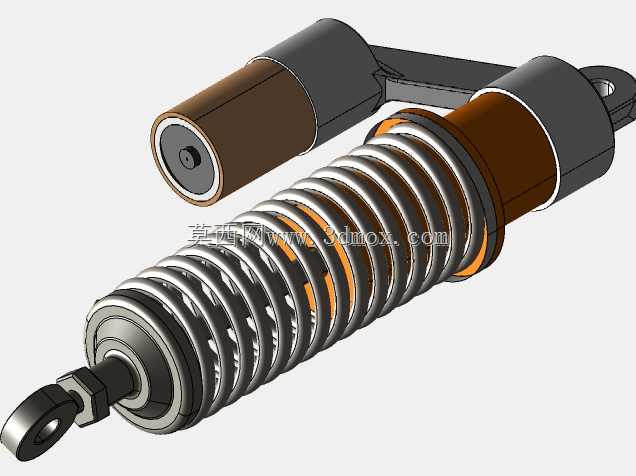

带外置储气筒结构自行车后避震部件

这款避震部件主要适配山地车、速降车等非铺装路面骑行的自行车型号，安装位置集中在后轮摇臂与车架主衔接三角处，部分改装场景下也可用于折叠车的中置减震结构替换。从实际使用场景来看，它需要应对骑行过程中路面传递的连续冲击，包括碎石路面的高频小幅振动、落差飞坡的大载荷瞬时冲击，以及长距离越野骑行下的持续阻尼做功，因此设计上采用了螺旋弹簧配合外置阻尼储气筒的结构，区别于普通短行程弹簧避震，外置筒身可以储存更多阻尼油与高压气体，在长行程压缩过程中避免阻尼热衰减带来的避震打底、回弹失控问题。

设计思路上，首先确定了核心的行程参数，主体螺旋弹簧的有效圈数经过匹配计算，预压调节环设置在弹簧上端与阻尼筒衔接的位置，可根据骑行者体重、骑行场景的冲击强度调整弹簧预紧力，无需更换弹簧即可覆盖60至90公斤区间的骑乘载荷需求。上下两端的吊耳结构采用了标准化的衬套安装尺寸，下端吊耳为单耳开孔设计，适配多数自行车后摇臂的M8安装螺栓，上端连接座为双耳叉形结构，配合关节轴承可抵消车架摇臂摆动过程中的侧向力矩，避免避震筒身受到径向力导致的密封件磨损、活塞杆刮伤问题。

外形尺寸方面，完全压缩状态下整体长度控制在190毫米以内，最大拉伸长度为270毫米，80毫米的有效工作行程可以满足中度越野到重度速降的使用需求，外置储气筒与主阻尼筒呈30度夹角布置，不会与车架后上叉、碟刹夹器安装位产生干涉，安装时无需额外打磨车架或改动周边管线布局。功能特性上，回弹阻尼调节旋钮设置在储气筒末端，可通过旋转调整阻尼油的流通孔径，控制弹簧回弹速度，应对连续颠簸路面时可调高阻尼避免回弹过快导致的车轮弹跳，面对大落差冲击时可调低阻尼让弹簧充分吸收冲击能量，不会出现生硬的弹跳感。

弹簧部分采用了等节距圆柱螺旋设计，表面做了喷塑防锈处理，弹簧两端并紧磨平，保证与上下托盘的接触面积均匀，不会出现偏载导致的弹簧弯曲变形。阻尼筒的活塞杆表面做了硬质阳极氧化处理，粗糙度控制在Ra0.8以下，配合双唇口防尘密封圈，可阻挡骑行过程中泥沙、灰尘进入筒身内部，延长密封件的更换周期。下端的绿色防尘套可以包裹住活塞杆外露的部分，在雨天骑行、泥泞路面穿越时进一步阻挡泥水飞溅，避免泥沙附着在活塞杆表面被带入油封。从结构建模的角度来看，所有配合面的公差都按照通用机械零部件的配合标准设定，安装孔位的同轴度、活塞杆与筒身的平行度都预留了合理的装配余量，既可以直接用于零部件的开模生产参考，也可以用于整车装配的干涉检查、运动仿真分析，验证避震在全行程压缩、回弹过程中与车架、轮组、传动部件的位置关系，避免设计阶段出现的装配冲突问题。
