PDIP-14封装双列直插14引脚集成电路

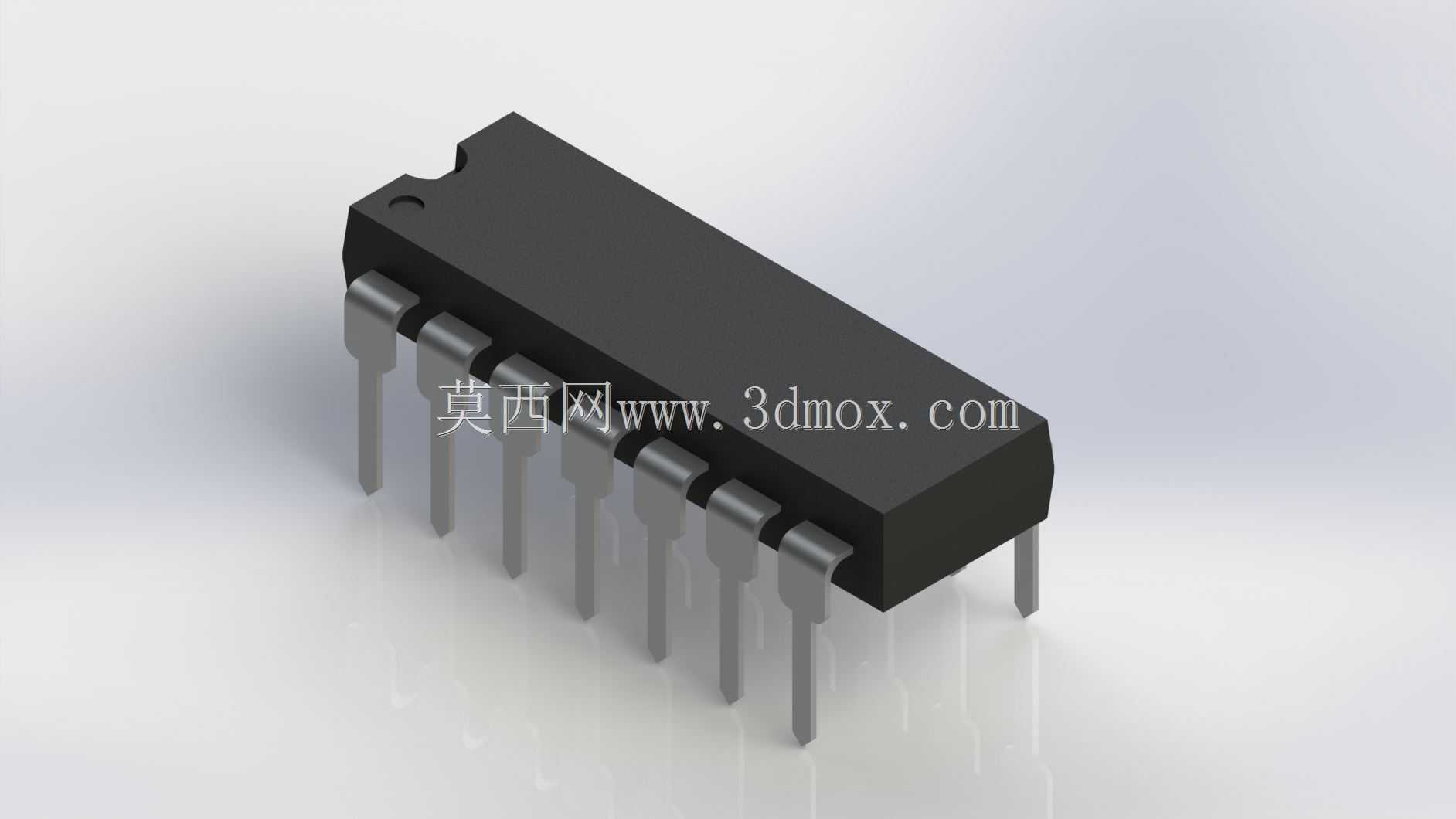

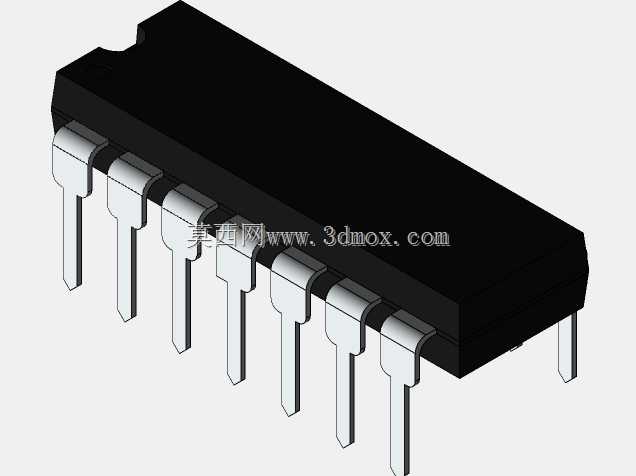

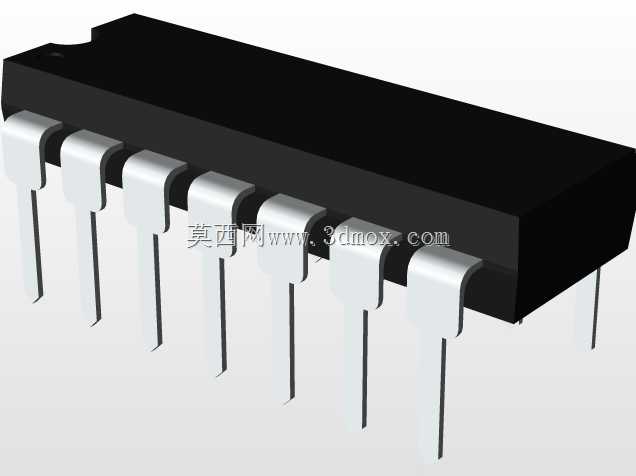

这款PDIP-14封装的14引脚双列直插集成电路，是电子电路设计领域应用极为广泛的直插式半导体元件，在消费电子、工业控制板卡、教学实验电路、老式家电控制板、小型工控模块等场景中都能见到这类封装器件的身影。不同于表贴封装的器件，这类双列直插封装的芯片无需专用焊接设备，手工焊接即可完成装配，调试阶段可搭配IC插座使用，能反复插拔更换，极大降低了电路调试阶段的拆焊难度，也方便后期故障维修时的元件替换，是入门级电路设计、小批量试制产品中优先选用的封装形式。从结构设计来看，该封装采用黑色环氧树脂模塑成型主体，本体一侧设计有半圆形定位缺口，同时对应引脚1的位置预留有圆形定位标记，能在装配时快速识别引脚排序，避免插反造成电路烧毁；两侧各排布7根垂直向下的金属引脚，引脚间距采用标准2.54mm设计，刚好匹配通用万用板、标准IC插座的孔位，无需额外调整孔位即可完成安装。引脚采用可焊性良好的合金材质，成型时做了折弯处理，插入PCB焊盘后能保持足够的保持力，过波峰焊或手工焊接时都能保证焊锡浸润良好，不易出现虚焊、脱焊问题。设计这类封装的三维模型时，需要严格把控引脚的共面度，所有引脚的底端要处于同一水平面，避免模拟装配时出现引脚浮高、无法插入焊盘的问题；本体的定位缺口、定位标记的位置要和实际器件尺寸完全对应，方便在PCB布局阶段做干涉检查，确认芯片和周边电容、电阻、接插件等元件的安全间距，避免后期生产时出现元件碰撞无法装配的问题。安装边界方面，这类芯片在PCB上占用的矩形区域需要预留足够的安全距离，本体宽度方向两侧要预留出手指插拔或芯片拔取器的操作空间，引脚伸出本体的长度要符合实际成型尺寸，过长会导致引脚易弯折变形，过短则会造成焊接时焊盘上锡长度不足，影响焊接可靠性。在实际电路应用中，这类14引脚的PDIP封装器件可承载逻辑门电路、运算放大器、小型单片机、接口驱动芯片等不同功能的晶圆，封装本体的绝缘性能、耐高温特性都能满足常规波峰焊的温度要求，引脚的导电性能可满足小功率信号传输、低压供电的载流需求，是通孔插装电路设计中非常经典的半导体封装形式。
