四缸奥托内燃机运动原理演示结构

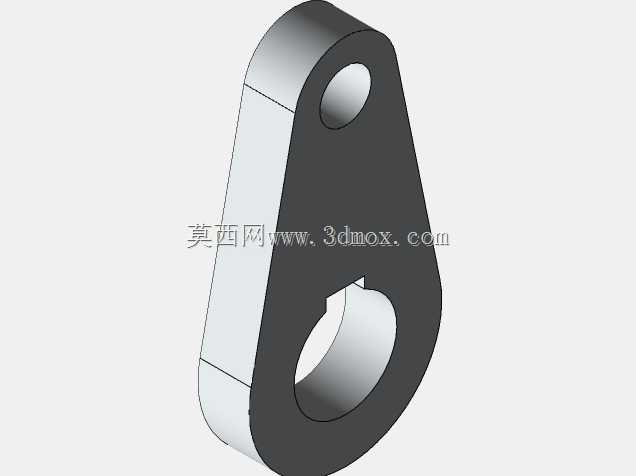

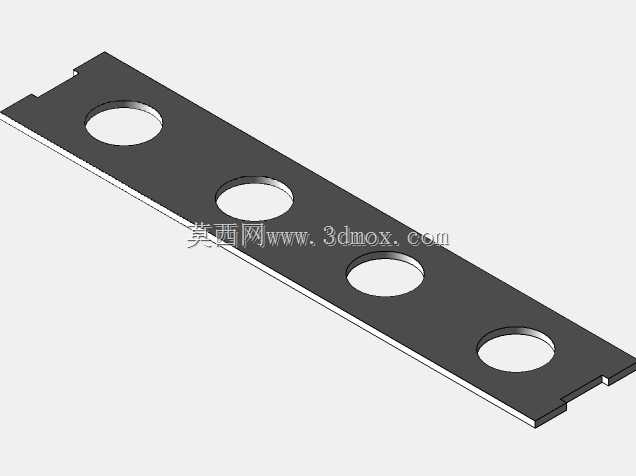

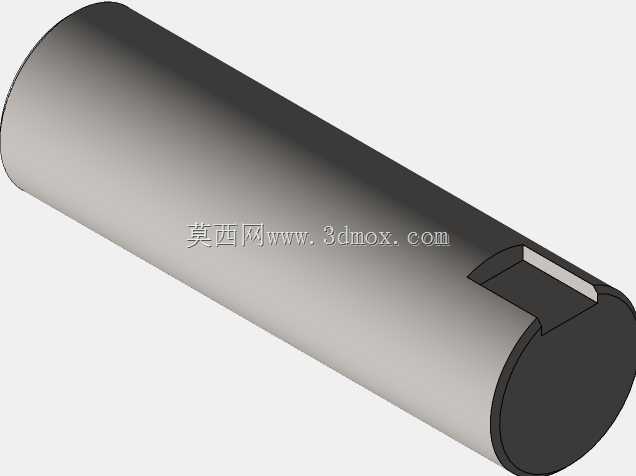

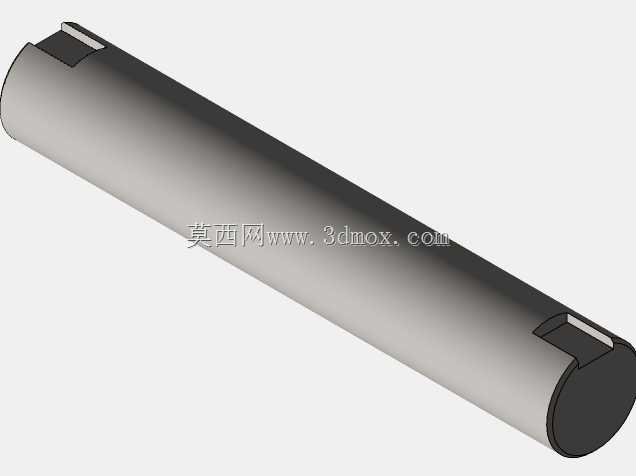

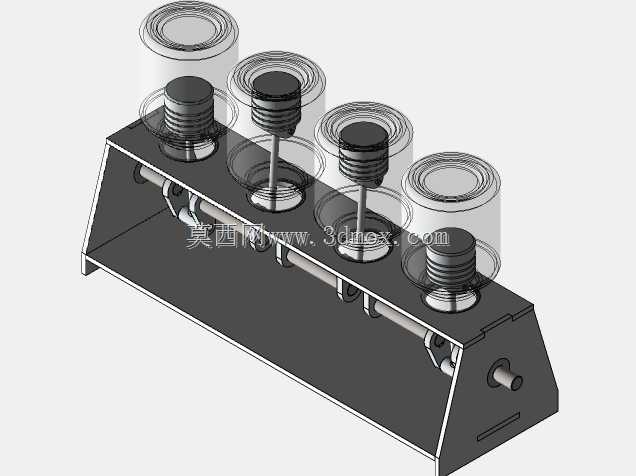

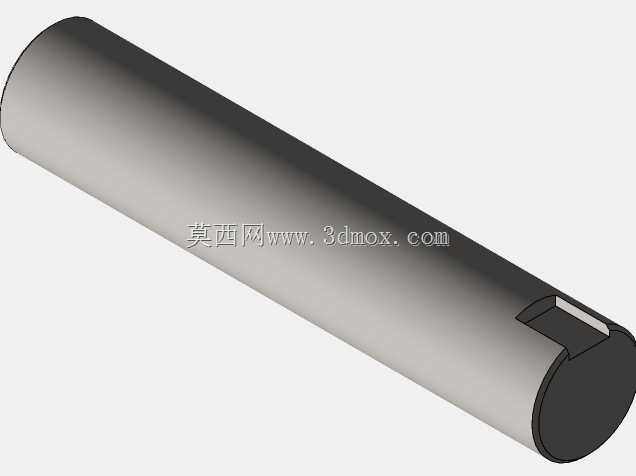

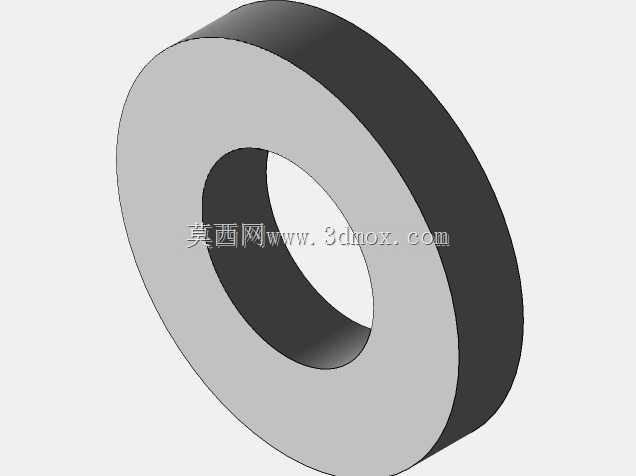

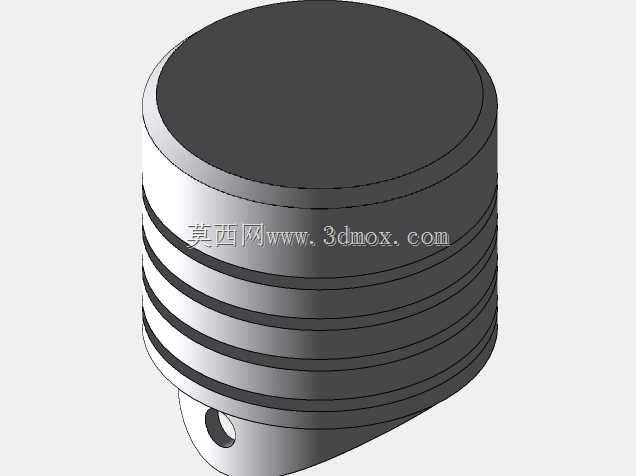

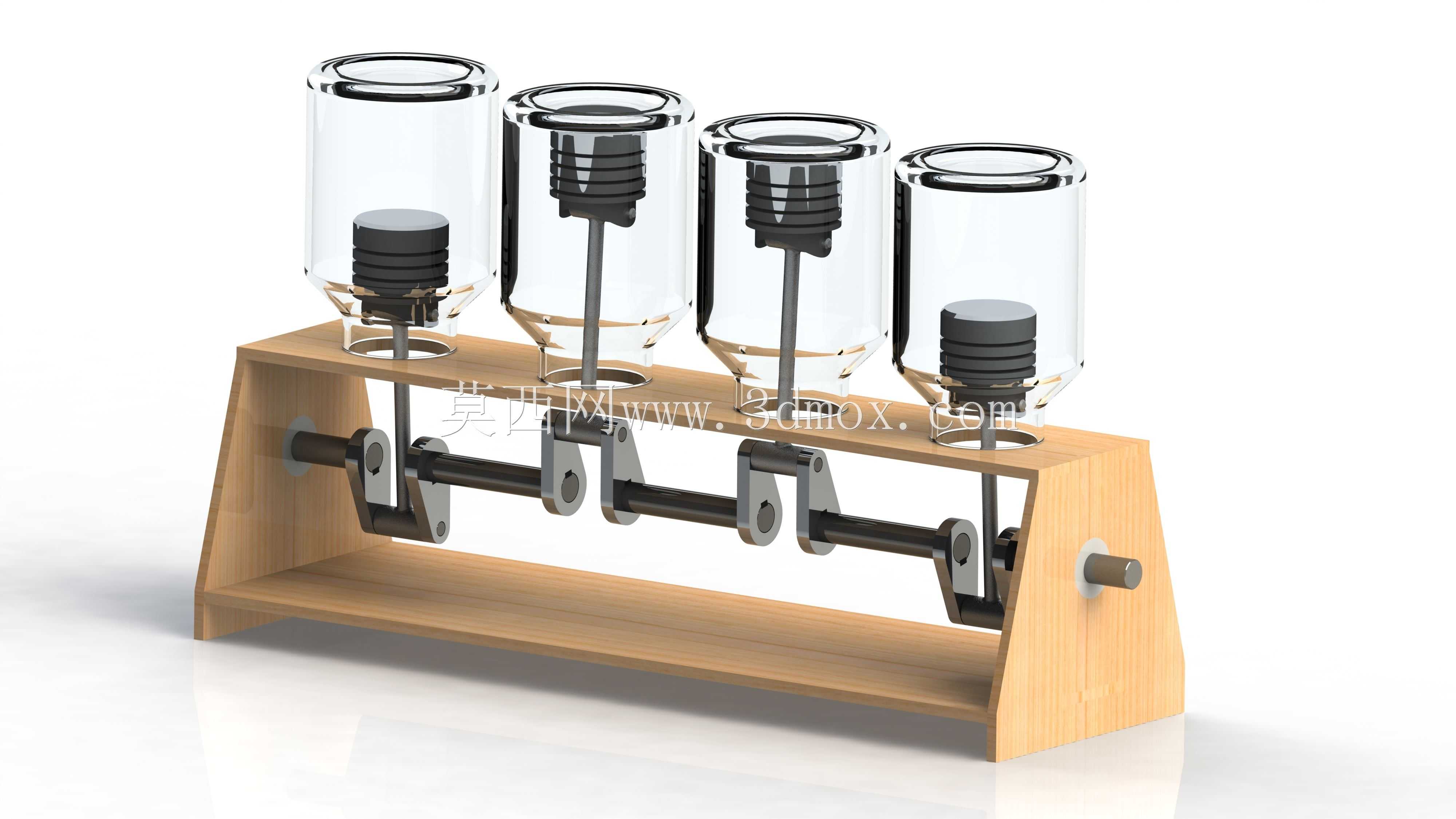

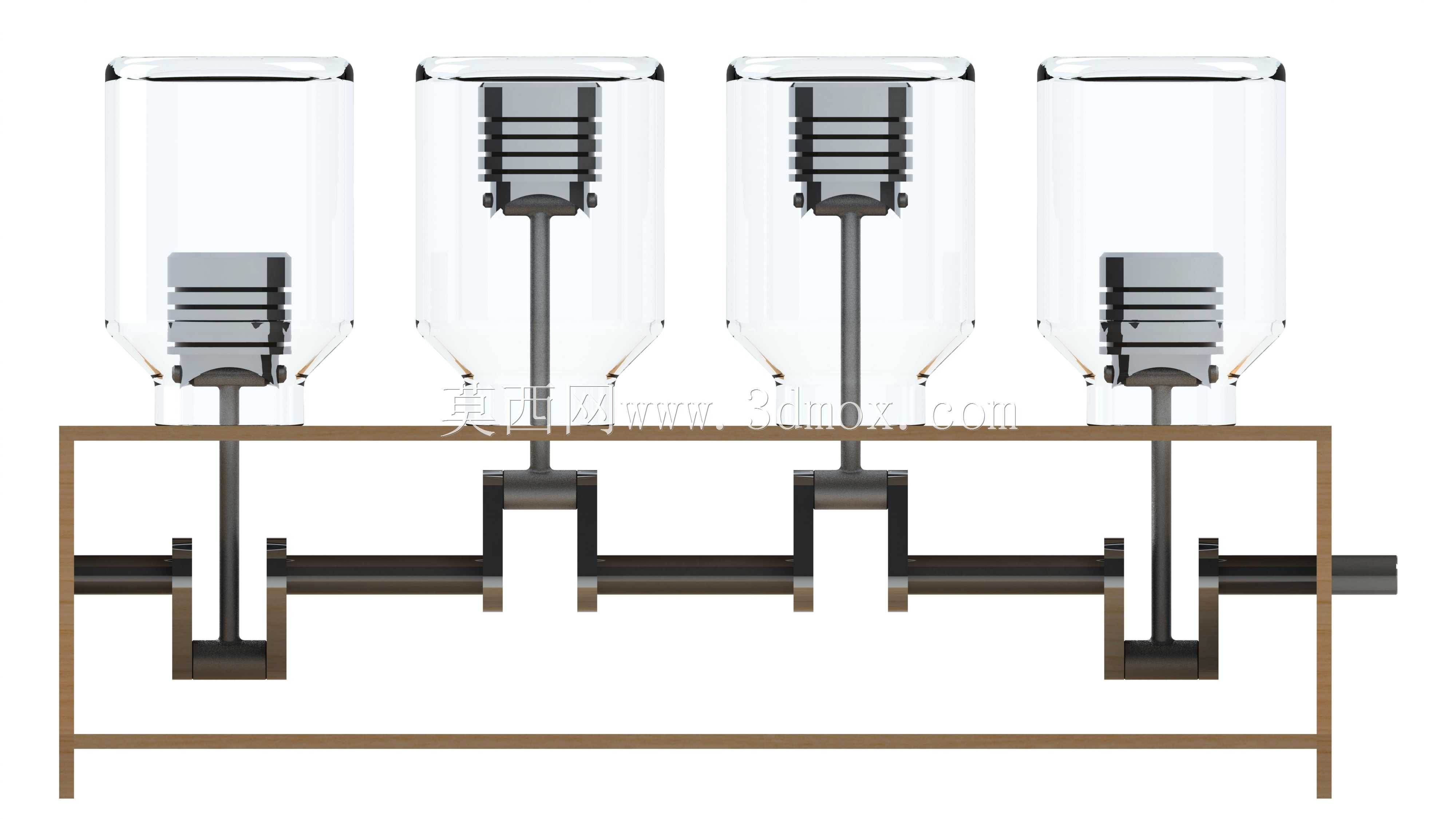

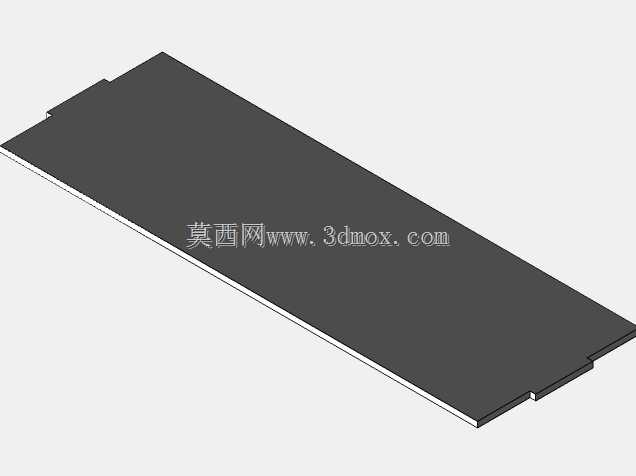

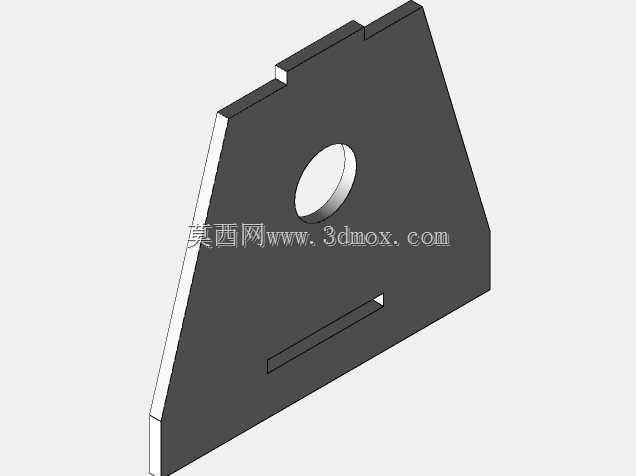

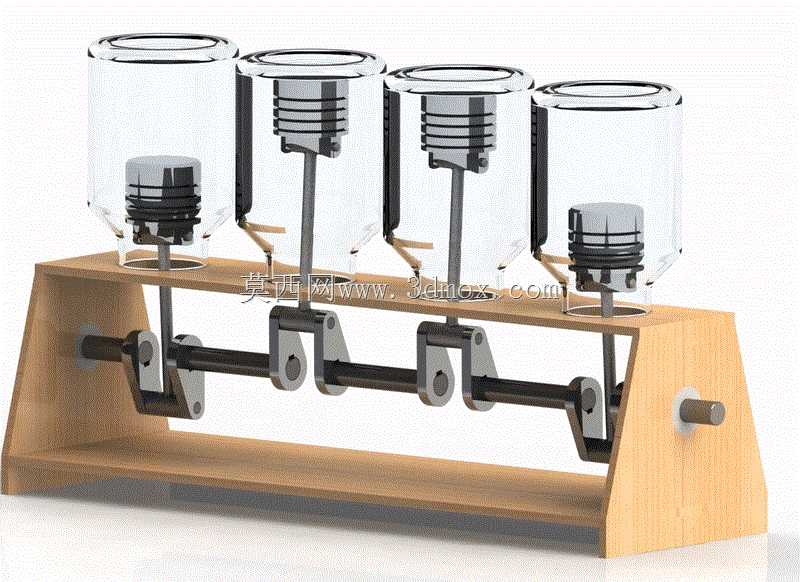

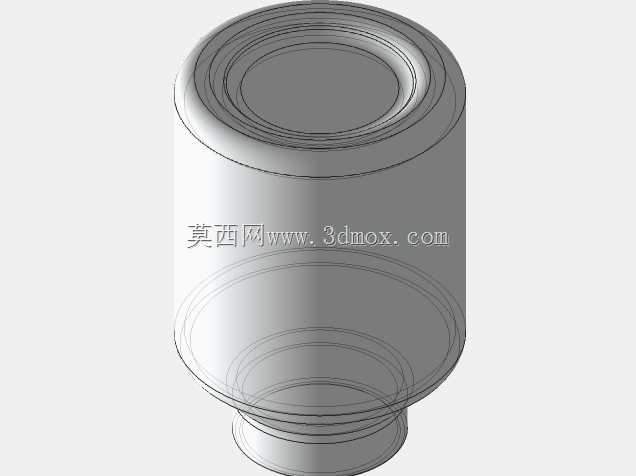

这套演示结构还原了奥托循环内燃机的核心运动逻辑，主要面向职业院校机械原理教学、内燃机科普展示场景使用，也可作为动力机械入门设计的参考样件。整套结构采用透明气缸设计，可直接观察活塞往复运动的完整行程，搭配木质机架承托所有传动部件，无需额外加装外壳即可清晰展示内部运动关系。设计过程中优先保证曲柄连杆机构的运动连贯性，四个气缸的曲柄销按照奥托循环的点火间隔角错开布置，转动端部的手摇柄即可模拟四缸发动机的连续做功过程，直观呈现进气、压缩、做功、排气四个行程的活塞位置对应关系。机架采用梯形支撑结构，底部设置整层置物台既提升结构放置稳定性，也可收纳配套的讲解标识牌，两侧的支撑板预留了曲轴安装孔位，曲轴与支撑板之间加装滑动衬套，减少手摇转动时的摩擦阻力。活塞与连杆采用铰接连接，活塞外径与透明气缸内壁保留0.2mm的配合间隙，既保证活塞往复运动无卡滞，也能清晰展示活塞在气缸内的运动轨迹。整套结构的安装边界控制在长450mm、宽150mm、高300mm范围内，可直接放置在常规教学实验台面上使用，无需额外固定安装。设计时特意简化了真实发动机的配气、供油等附属结构，只保留核心的动力转换传动部分，让观察者能快速理解内燃机将活塞直线往复运动转换为曲轴旋转运动的核心原理，避免过多附属部件干扰对核心传动逻辑的认知。曲轴的平衡块按照实际四缸发动机的平衡逻辑配置，手摇转动时不会出现明显的偏重抖动，各连杆与曲轴、活塞的铰接点都做了限位处理，转动过程中不会出现连杆脱出的情况。透明气缸采用高透硬质材料制作，表面做了防刮处理，长期演示使用也不会因活塞摩擦产生明显划痕影响观察效果，机架的木质部件做了倒角处理，避免教学使用过程中出现尖锐边角磕碰的问题。
