格兰富挑战赛带Oldham联轴器液压阀操作齿轮机构

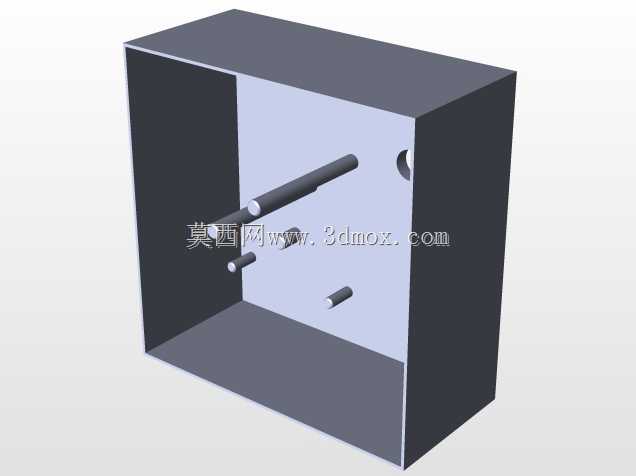

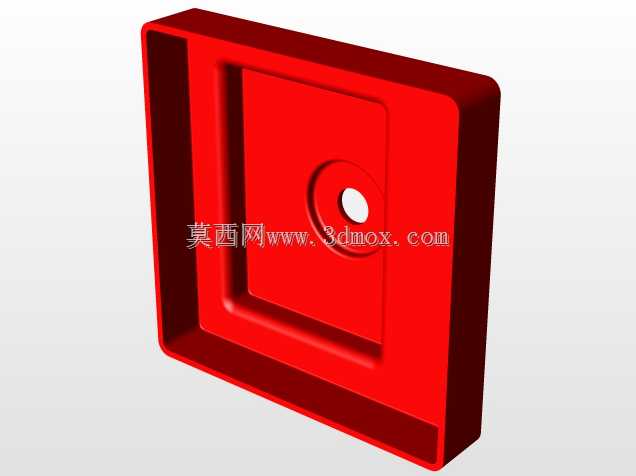

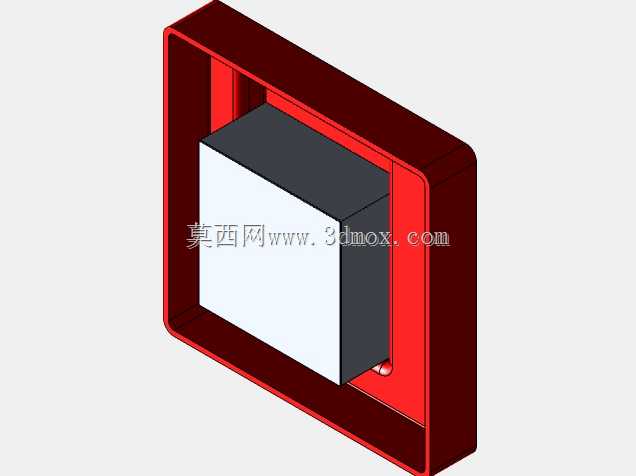

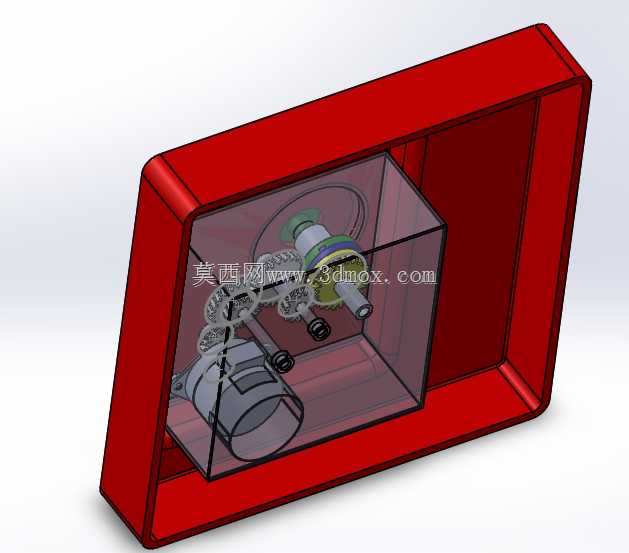

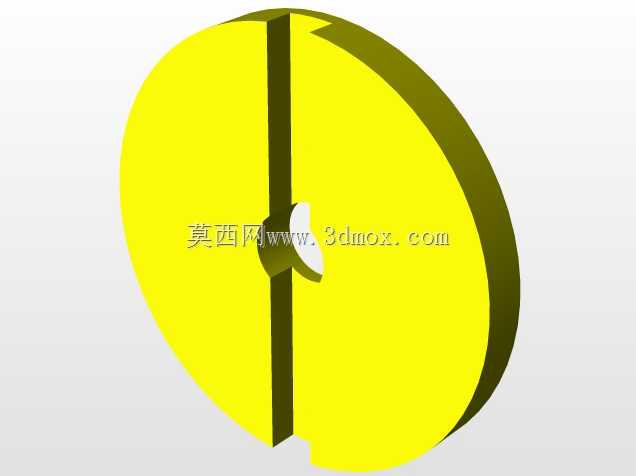

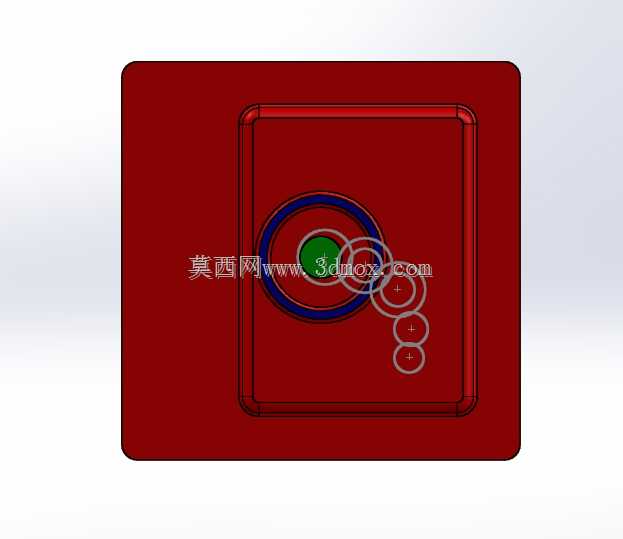

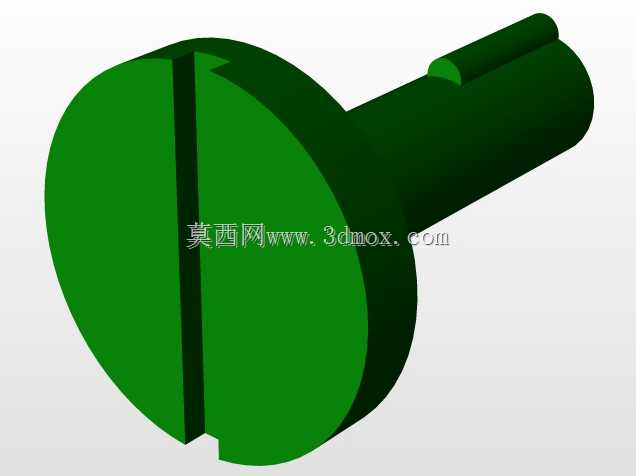

　　这套带Oldham联轴器的液压阀操作齿轮机构，主要适配液压系统中阀组的精准操控需求，常见于工业流体输送、泵站控制、工艺管路调节等场景，核心作用是将输入端的旋转动作平稳传递至液压阀的调节杆，实现阀口开度的精准控制，避免传动过程中出现的偏心误差影响调节精度。从结构设计逻辑来看，整套机构采用方形安装基座作为承载主体，基座边缘做了圆角过渡处理，既可以减少安装过程中的磕碰损伤，也能避免应力集中带来的结构形变，基座内部预留了齿轮组的安装腔室，所有传动部件均内嵌于腔室内部，可减少外界粉尘、油污对传动啮合面的侵蚀，延长机构的维护周期。Oldham联轴器的设置是这套机构的设计核心，这种十字滑块结构的联轴器可以补偿输入轴与阀杆之间的径向偏移，

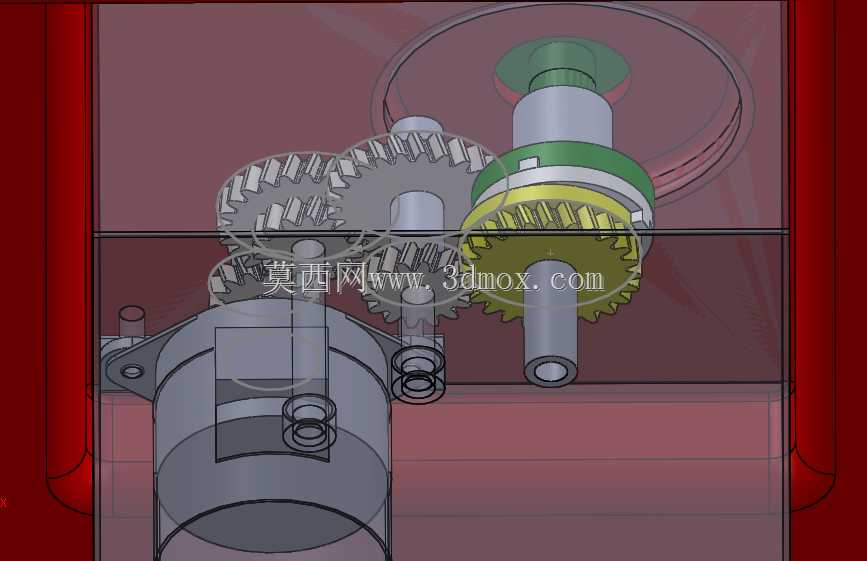

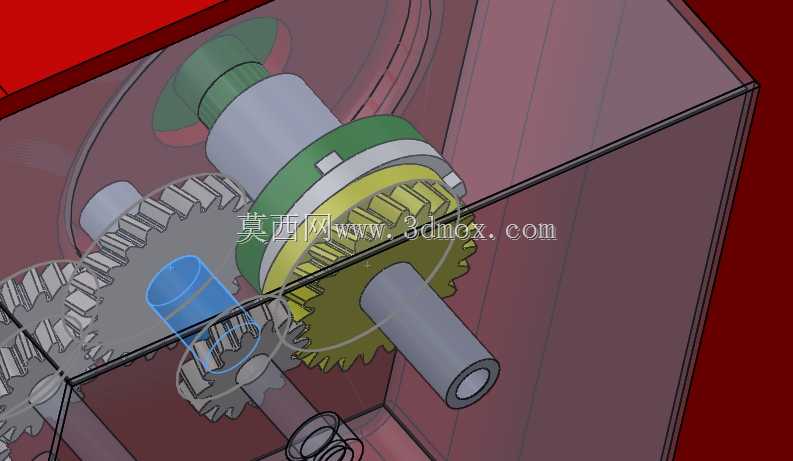

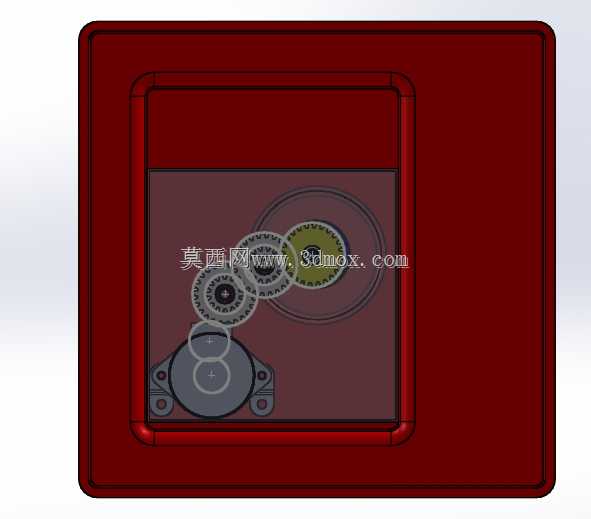

　　在实际安装场景中，阀组安装面的加工误差、传动组件的装配公差都可能带来两轴的不对中问题，Oldham联轴器通过中间滑块的滑动补偿，可在存在一定径向偏差的情况下保持稳定的扭矩传递，不会出现传动卡滞、额外负载增大的问题，大幅降低了现场安装的精度要求，也减少了运转过程中因不对中产生的振动和噪音。齿轮组采用多级直齿啮合的传动方案，直齿轮的加工工艺成熟，传动效率高，啮合间隙可通过基座上的调整结构进行微调，能够根据液压阀的操作力矩需求匹配对应的传动比，既可以实现小输入力矩下的阀件启闭，也能通过传动比的设置提升调节的精细度，避免操作过程中出现调节过冲的问题。安装边界方面，方形基座的四个角预留了安装孔位，可直接通过螺栓固定在阀组的安装面板上，

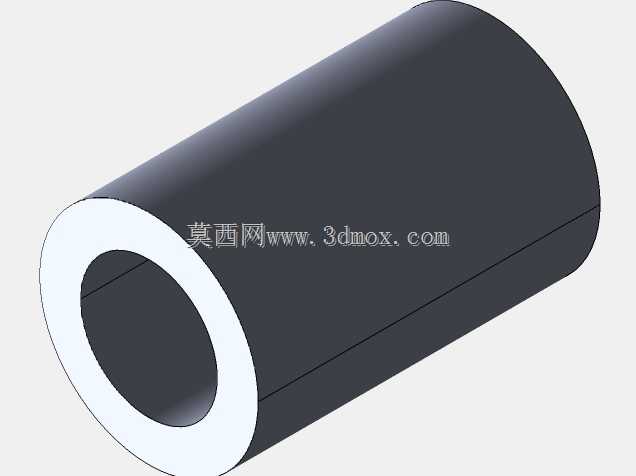

　　基座的厚度控制在紧凑范围内，不会额外占用阀组周边的安装空间，适配现有多数标准液压阀组的安装尺寸，不需要对原有阀组安装结构做额外改造即可完成适配。传动部分的齿轮均做了等强度设计，齿根部分做了圆角强化处理，可承受液压阀操作过程中的瞬时冲击载荷，避免出现断齿问题，中间的定位轴套采用自润滑材质，长时间运转不需要额外加注润滑脂，降低了日常维护的工作量。整套机构的传动路径经过优化，输入轴的旋转动作经过三级齿轮减速后传递至联轴器，再由联轴器带动阀杆转动，整个传动过程无冗余结构，力传递路径短，机械损失小，操作手感平顺，可适配手动调节、小型电机驱动等多种输入形式，既可以用于现场手动操作的液压阀组，也可以加装驱动组件实现远程自动控制，在水处理泵站、工业液压站、工艺流体管路等场景下都能稳定适配。
