SIRAI S307夹持式电磁阀结构设计

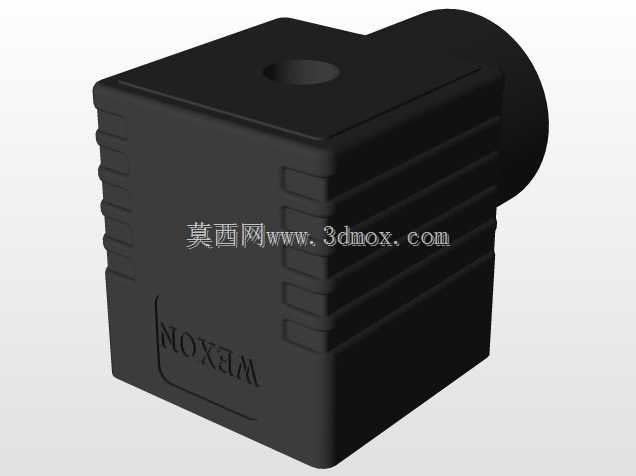

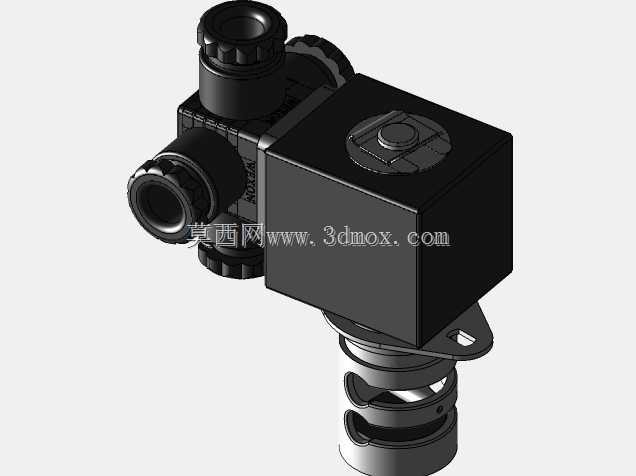

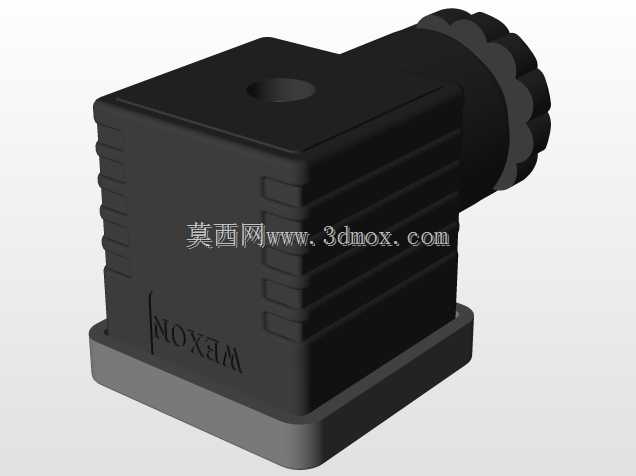

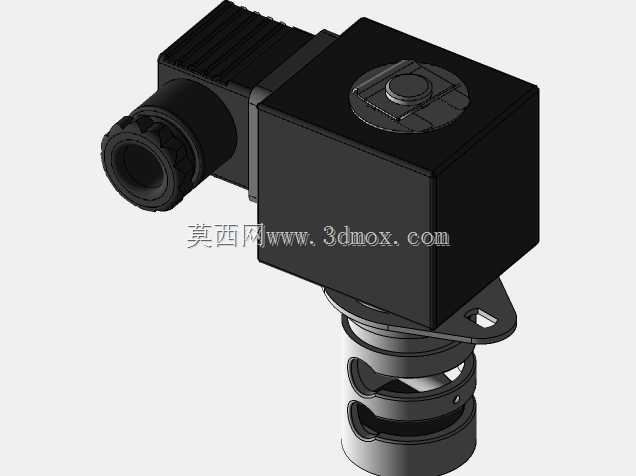

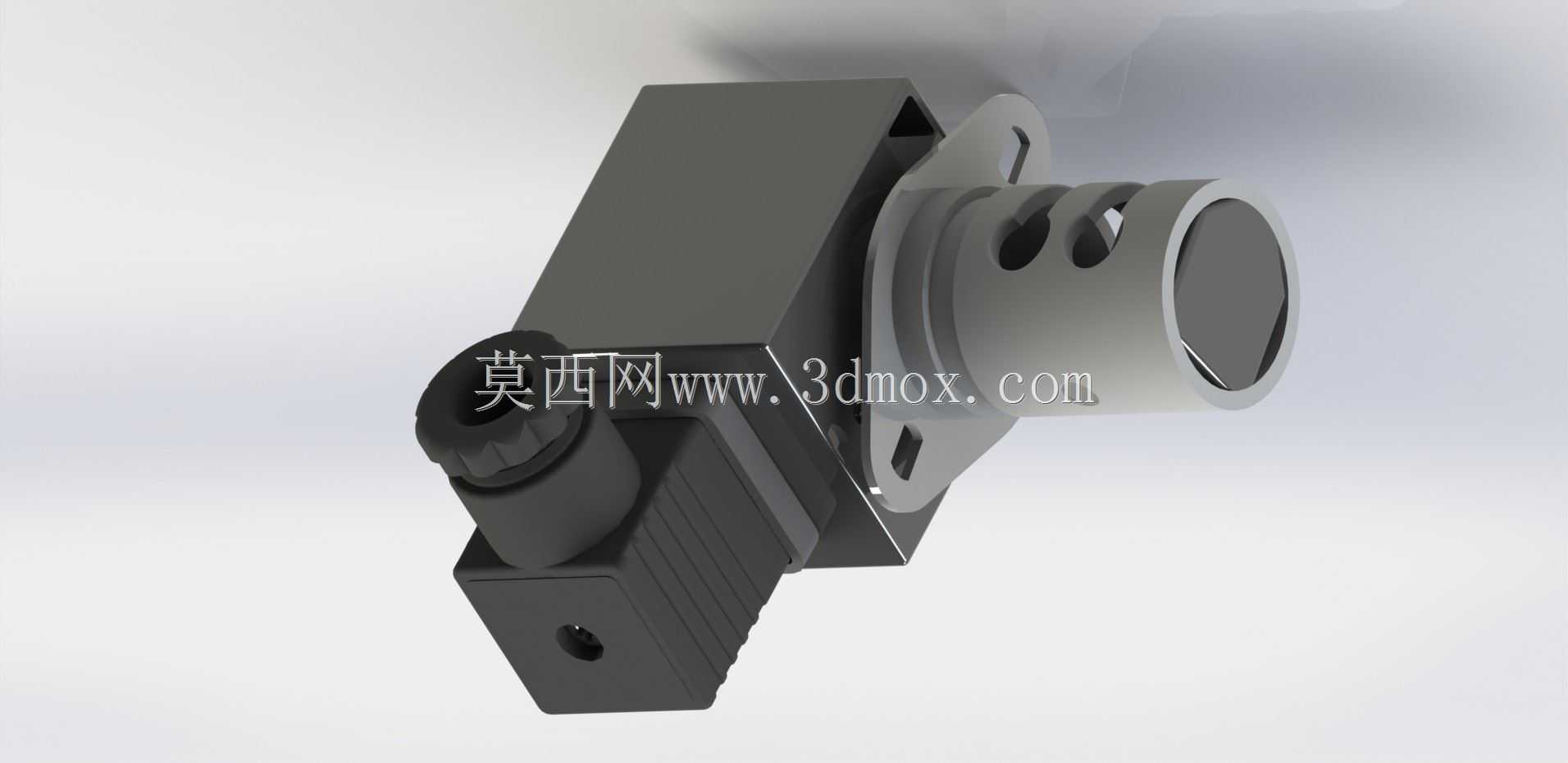

这款夹持式电磁阀的结构设计，首先要考虑的是狭小安装空间内的管路适配需求，在自动化生产线的流体控制回路、小型气动系统的通断控制场景里，这类带安装法兰的夹持式阀件不需要额外定制安装支架，直接通过法兰上的定位孔就能固定在设备侧壁或者管路集成块上，能大幅减少装配环节的零件数量，降低现场安装的工时消耗。从结构布局来看，电磁驱动模块和阀体流道部分采用了直角式排布，线圈接线端朝向侧下方，既避开了管路正上方的走线干涉区域，也能避免管路渗漏的液体直接滴落到接线端子上，提升长期运行的可靠性。阀体的流道出口做了带开槽的圆柱式接口设计，这类接口可以适配快插式气管接头或者卡套式硬管连接，不需要额外加工连接螺纹，在压缩空气控制、低压惰性气体通断的场景下，装配效率比传统螺纹接口高40%左右。设计过程中，安装法兰的边界尺寸做了严格的限位控制，法兰外沿到电磁线圈外壳的最大距离控制在常规阀岛安装的预留间隙范围内，不会出现相邻阀件安装时的空间干涉问题；线圈部分的外壳做了防滑的筋条设计，不仅能提升手动插拔接线插头时的摩擦力，也能增加外壳的散热面积，在长时间通电的工况下，线圈温升能控制在绝缘材料允许的范围内。夹持结构的核心是法兰与阀体之间的定位台阶，安装时台阶面贴紧安装板的侧壁，只需要在安装板上开对应尺寸的过孔和两个螺丝定位孔，就能完成阀件的固定，不需要在阀体上加工外螺纹或者额外的固定结构，这种设计特别适合在紧凑型的气动控制箱、小型流体设备的内部布局中使用，能有效节省设备内部的安装空间。流道部分的密封结构采用了平面密封搭配阀芯锥面密封的组合形式，在阀门关闭状态下，能保证低压工况下的零泄漏，满足气动回路保压、小型流体管路通断控制的使用要求，阀芯的行程做了优化设计，既保证了全开状态下的流道通径满足流量要求，也能缩短阀芯动作的响应时间，适配高频通断的控制场景。
