VR6发动机润滑油进出连接法兰结构

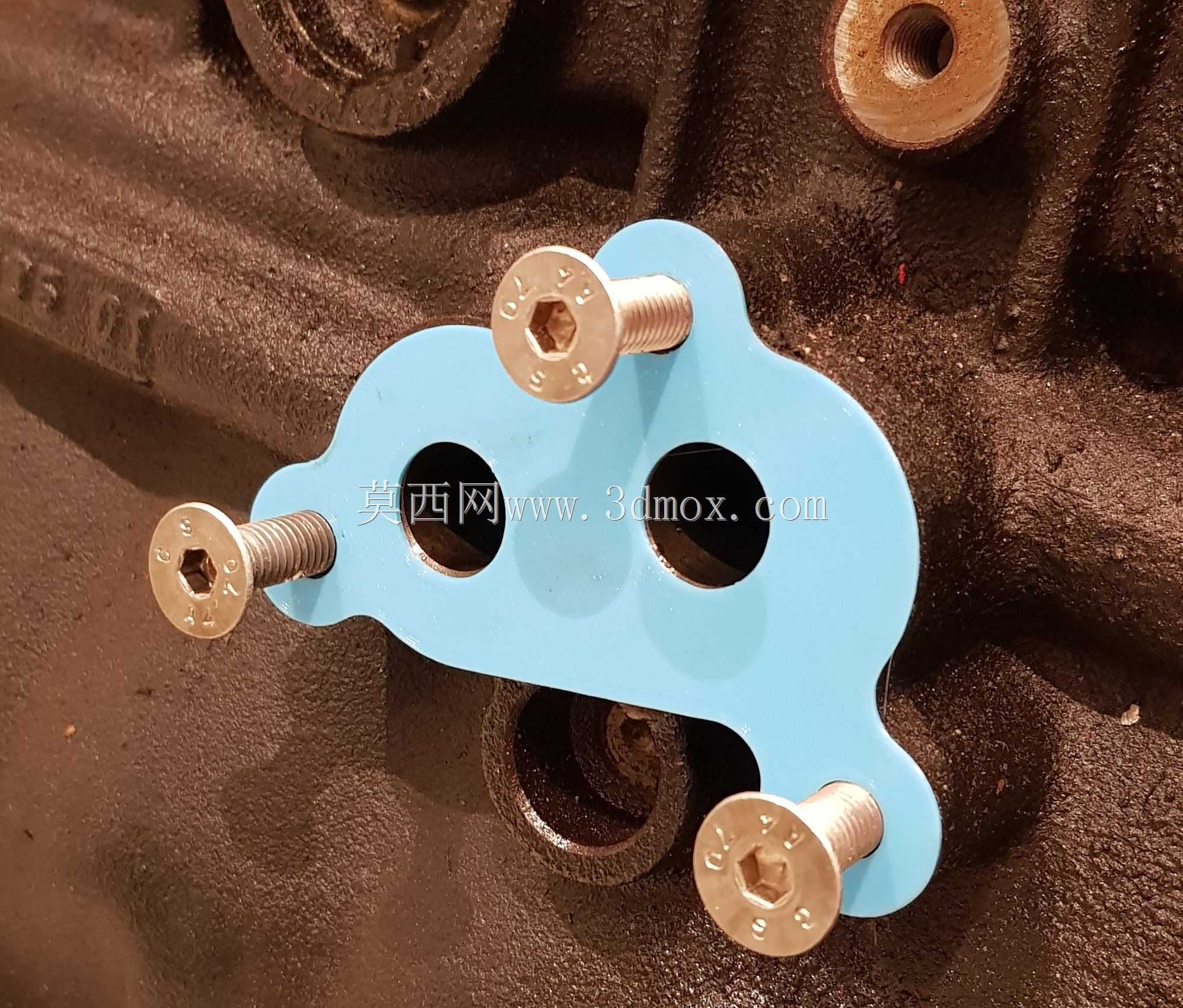

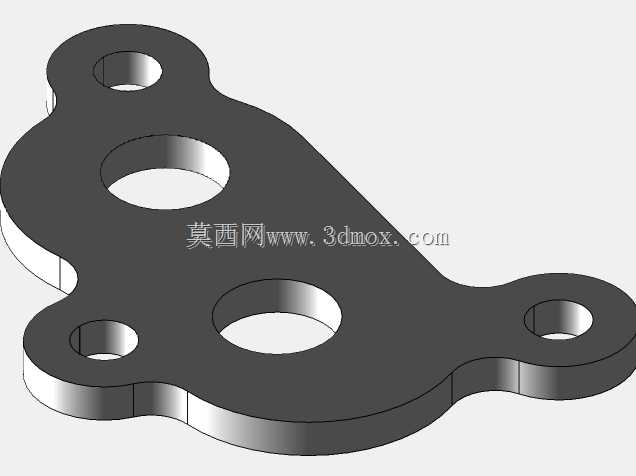

在VR6系列动力单元的润滑系统布局中，这类进出油法兰承担着油路衔接与密封隔断的核心作用，安装位置位于缸体侧部的润滑油道端口，是发动机润滑回路中不可缺少的衔接构件。从实际装车工况来看，该法兰直接贴合缸体铸造面，三个内六角螺栓沿法兰轮廓分布，安装时可均匀施加压紧力，避免局部应力集中导致的密封面翘曲，适配2.8L排量24气门BDE构型的VR6机型，同系列其他相近排量机型做油路适配时也可参考该结构做尺寸校核。法兰本体厚度设定为5mm，这个厚度是综合考虑安装空间、螺栓压紧行程、密封面刚性后确定的，过薄会导致压紧后法兰变形，无法保证密封压强均匀，过厚则会挤占缸体周边的安装间隙，与周边的线束、传感器支架产生干涉。法兰轮廓采用随形设计，没有采用规则的圆形或方形结构，而是顺着三个安装孔的位置、两个油道孔的避让需求做外轮廓裁切，两个贯通的油孔完全对齐缸体上的进出油道位置，孔边做了小倒角处理，既可以去除加工毛刺，也能在安装密封垫片时避免划伤垫片密封层，减少长期使用后渗油的概率。设计这类法兰时，首先要锁定缸体侧安装面的三维点云数据，确认三个螺栓孔的相对位置公差、油道孔的通径与中心距，再根据周边零部件的边界反推法兰的最大外轮廓，确保安装后法兰边缘与周边的缸体加强筋、传感器接头预留至少3mm的安全间隙，避免发动机运行过程中振动产生磕碰磨损。密封面的平面度需要控制在0.05mm以内，压紧后密封面的压强分布要覆盖整个油道周边的密封区域，防止润滑油在系统压力下出现渗漏。在实际维修与改装场景中，这类法兰也常作为油路拓展的基础构件，比如加装外置机油冷却器、机油温度压力传感器时，可以在该法兰结构基础上调整油道开孔位置，拓展外接油路接口，不需要重新在缸体上攻丝开孔，降低缸体本体损伤的风险。建模过程中需要重点关注安装孔的位置度公差、密封面的平面度要求，以及法兰与螺栓头部的贴合面尺寸，确保螺栓拧紧时头部完全压合在法兰支撑面上，不会出现偏载导致的螺栓断裂或法兰压痕过深的问题。
