商用烤箱热风循环风机结构设计

该结构为商用烘焙设备配套的热风循环风机，主要应用于层式烤箱、热风炉、工业烘干箱等需要均匀热场的设备腔体内部，核心作用是驱动腔体内热空气形成稳定循环流场，避免腔体内部出现局部温度差，保证烘焙、烘干过程中物料受热均匀，消除传统静态加热存在的边角区域温度不足、中心区域过温的问题。

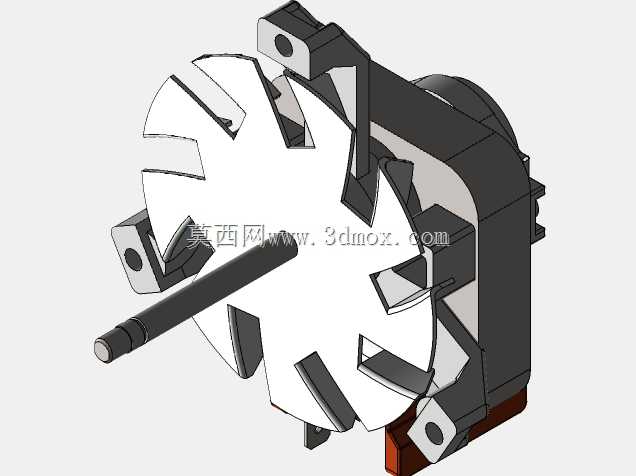

从结构组成来看，整套部件包含冲压成型的金属叶轮、一体式支撑支架、驱动电机主体、接线端子座几个核心部分。叶轮采用多瓣式开槽结构设计，叶片边缘做了切角开槽处理，这种结构并非随意设计，一方面可以在转动时打散大尺度的气流涡团，降低气流脉动带来的振动与噪音，另一方面能够提升径向出风的覆盖范围，让气流可以沿着腔体四壁形成完整的循环回路，不会出现气流直吹局部区域的问题。叶轮与电机输出轴采用过盈配合加定位卡簧的固定方式，能够承受高温环境下长期转动的离心力，避免长期运行出现叶轮松动、偏摆的问题。

支撑支架采用镀锌钢板冲压折弯成型，两个安装支脚带有预制的安装孔位，安装时可以直接通过螺丝固定在烤箱腔体的后壁预留位上，支脚的折弯高度经过精准计算，保证叶轮与腔体后壁之间留有足够的进风间隙，同时叶轮前端与腔体内部的导流板间距控制在合理范围，既不会因为间隙过小产生气流摩擦噪音，也不会因为间隙过大导致气流回流损失风压。电机部分采用耐高温绝缘骨架，绕组做了浸漆耐高温处理，底部的接线端子采用陶瓷绝缘基座，能够承受烤箱工作时200-300摄氏度的持续环境温度，不会出现绝缘老化、端子熔化的问题。

设计过程中需要重点匹配安装边界尺寸：支架的两个安装孔中心距需要适配常规商用烤箱的后壁预留安装位，输出轴的长度需要保证叶轮安装后，叶轮端面与电机前端盖的距离满足安全间隙要求，避免转动时叶轮与电机端盖发生刮蹭。叶轮的直径参数需要匹配腔体容积，小容积烤箱搭配小直径叶轮避免风速过高吹乱待加工物料，大容积烘干设备搭配大直径叶轮保证足够的循环风量。整套结构的动平衡等级需要达到G6.3以上，避免高温环境下长期运行出现轴承磨损过快、支架共振的问题，接线端子的插片间距符合安规要求，保证高温环境下的电气绝缘距离满足安全标准。
