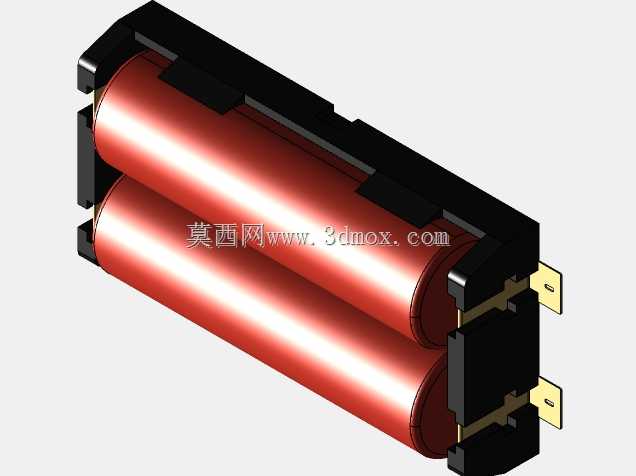

双节18650SMD贴片式电池固定座结构

在消费电子、小型工控板卡、便携检测设备的SMT量产线中，板载电池的固定与焊接可靠性一直是结构设计需要重点考量的环节，这款双位18650电池托盘正是针对表面贴装工艺开发的板载固定连接件，适配回流焊生产流程，无需额外人工插件工序，能直接随PCB板完成焊接固定，大幅提升产线装配效率。从实际使用场景来看，这类SMD电池座多用于需要内置两节18650串联或并联供电的便携设备，比如手持数据采集终端、小型户外检测仪器、低功耗工控备用电源模块等场景，相比传统引线焊接的电池连接方式，一体化的托盘结构既能对电芯形成稳定的物理限位，又能通过端部的金属焊片直接与PCB焊盘形成可靠电气连接，避免引线晃动带来的虚焊、断线风险。设计上，托盘主体采用耐高温绝缘工程塑料材质，能够承受SMT回流焊过程中的高温环境，不会出现形变、熔融问题，内部腔体按照18650标准电芯的外径做了适配性的限位结构，电芯装入后不会出现径向晃动，两端的金属接触弹片做了预压设计，既能保证与电芯正负极的可靠接触，降低接触电阻，又能在电芯出现轻微膨胀时预留一定的形变余量，避免长期使用后接触失效。安装边界方面，这款双位托盘采用并排双仓布局，整体宽度适配两节18650并排摆放的尺寸要求，底部为平整贴装面，两端向外延伸的焊片与PCB焊盘位置对应，设计时需要在PCB上预留对应尺寸的禁布区，焊盘尺寸要匹配金属焊片的宽度，保证回流焊时的焊锡浸润效果，托盘高度方向不会超出常规板载元件的高度限制，不会对后续的外壳装配造成干涉。结构细节上，托盘侧边做了定位凸点，在SMT贴装时可以配合吸嘴完成精准取放，贴装精度能够控制在常规SMT工艺允许的公差范围内，仓体边缘做了导向倒角，方便后续售后维护时的电芯更换操作，不会出现卡滞、刮伤电芯外皮的问题。不同于插件式电池座需要在PCB上开孔，这款SMD结构的托盘完全采用表面贴装设计，不会破坏PCB的布线层，对于多层板设计的高密度板卡来说，能够节省宝贵的内层布线空间，同时贴装后的结构强度完全满足常规便携设备的抗振动、抗跌落要求，在常规1米高度跌落测试工况下，不会出现焊盘脱落、电芯移位的问题。电气连接部分，端部的金属焊片采用镀镍工艺，兼顾导电性与抗氧化能力，长期使用不会出现接触点氧化导致的电压降过大问题，弹片的接触压力经过调校，既不会因为压力过大导致电芯装入困难，也不会因为压力过小导致接触不良，在高低温循环工况下，塑料主体与金属弹片的热膨胀系数差异也做了适配，不会因为温度变化出现结构松动。
