LR41碱性纽扣电池三维结构设计

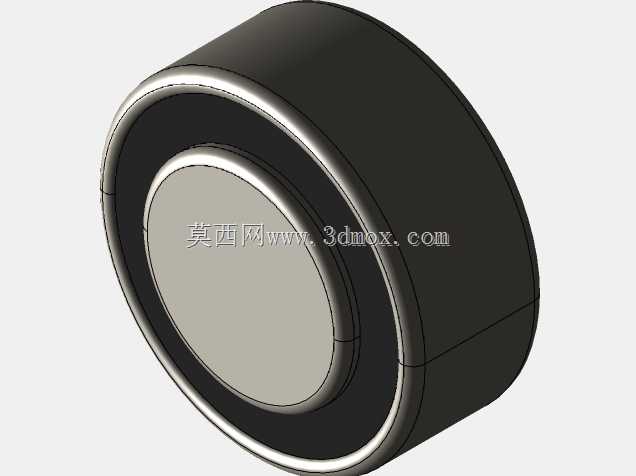

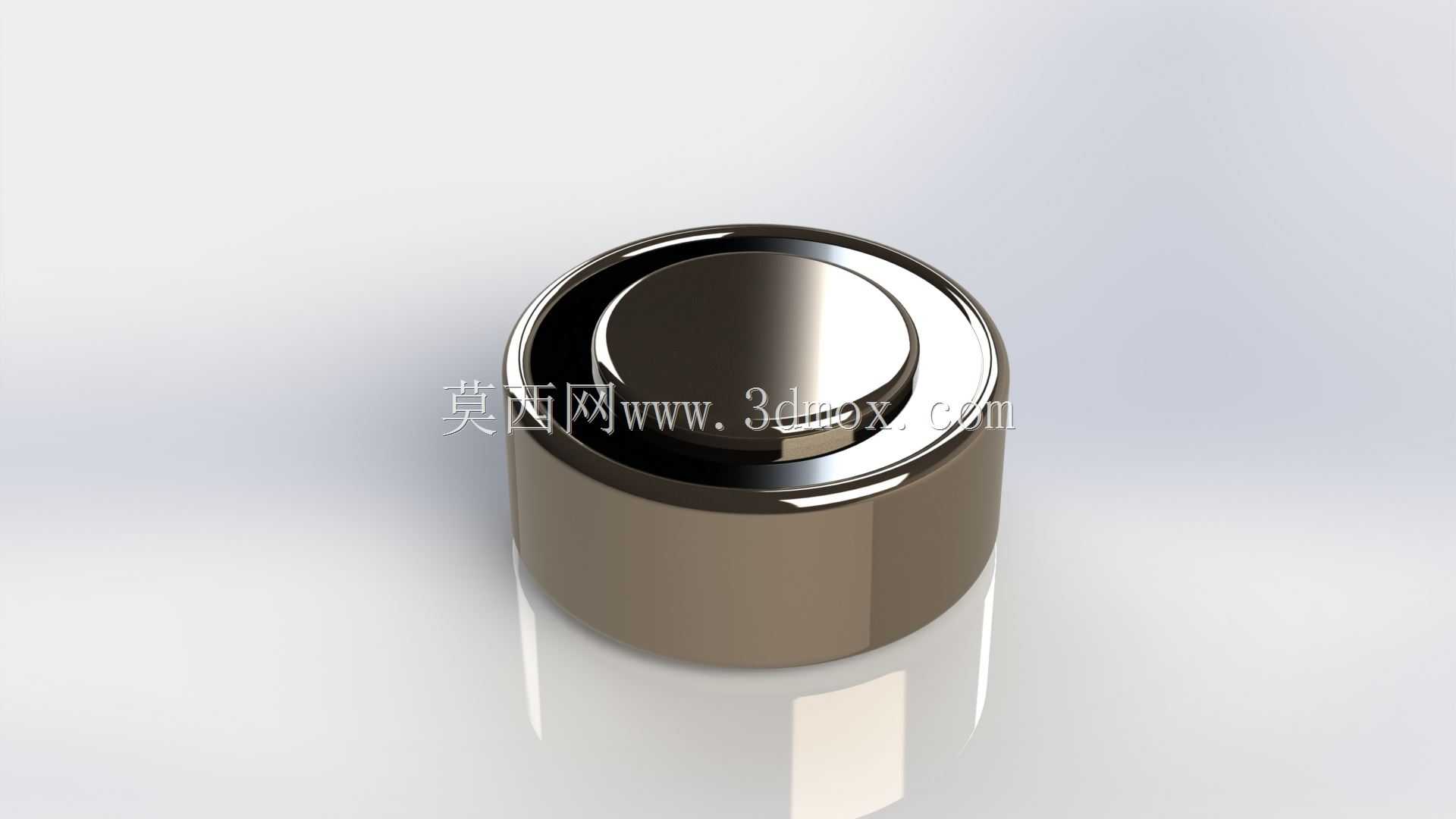

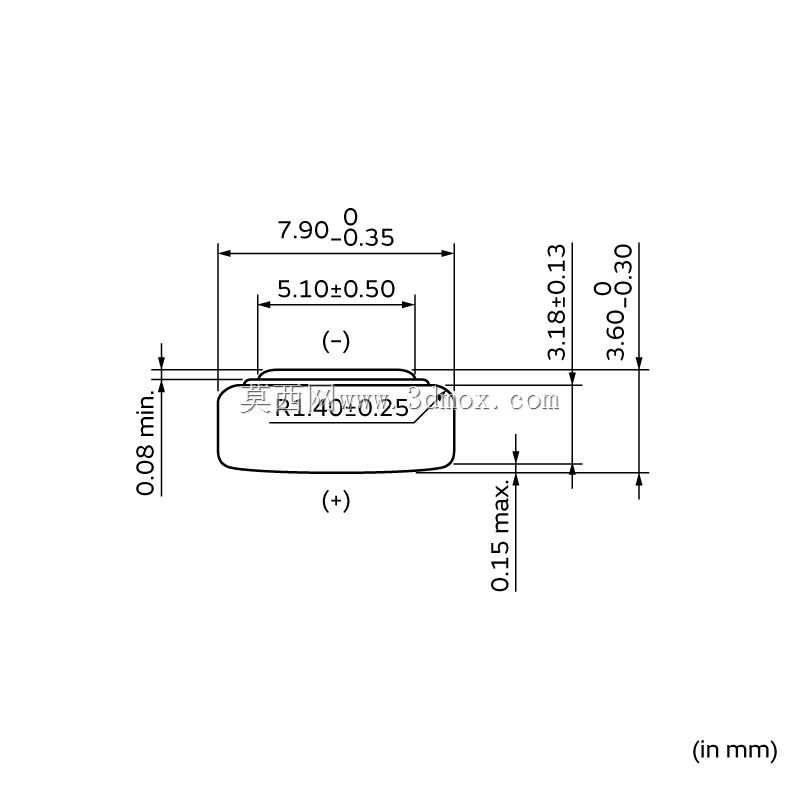

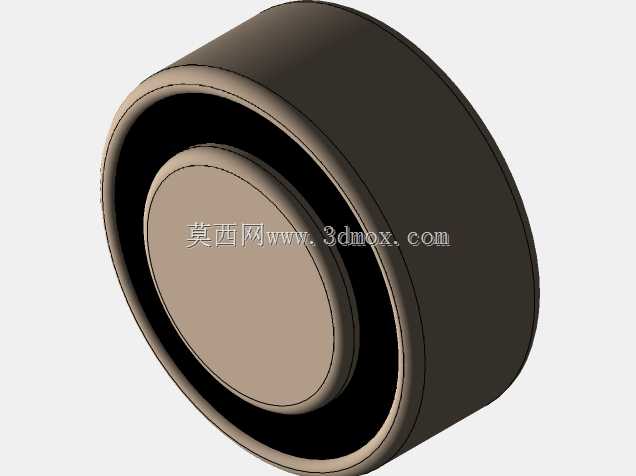

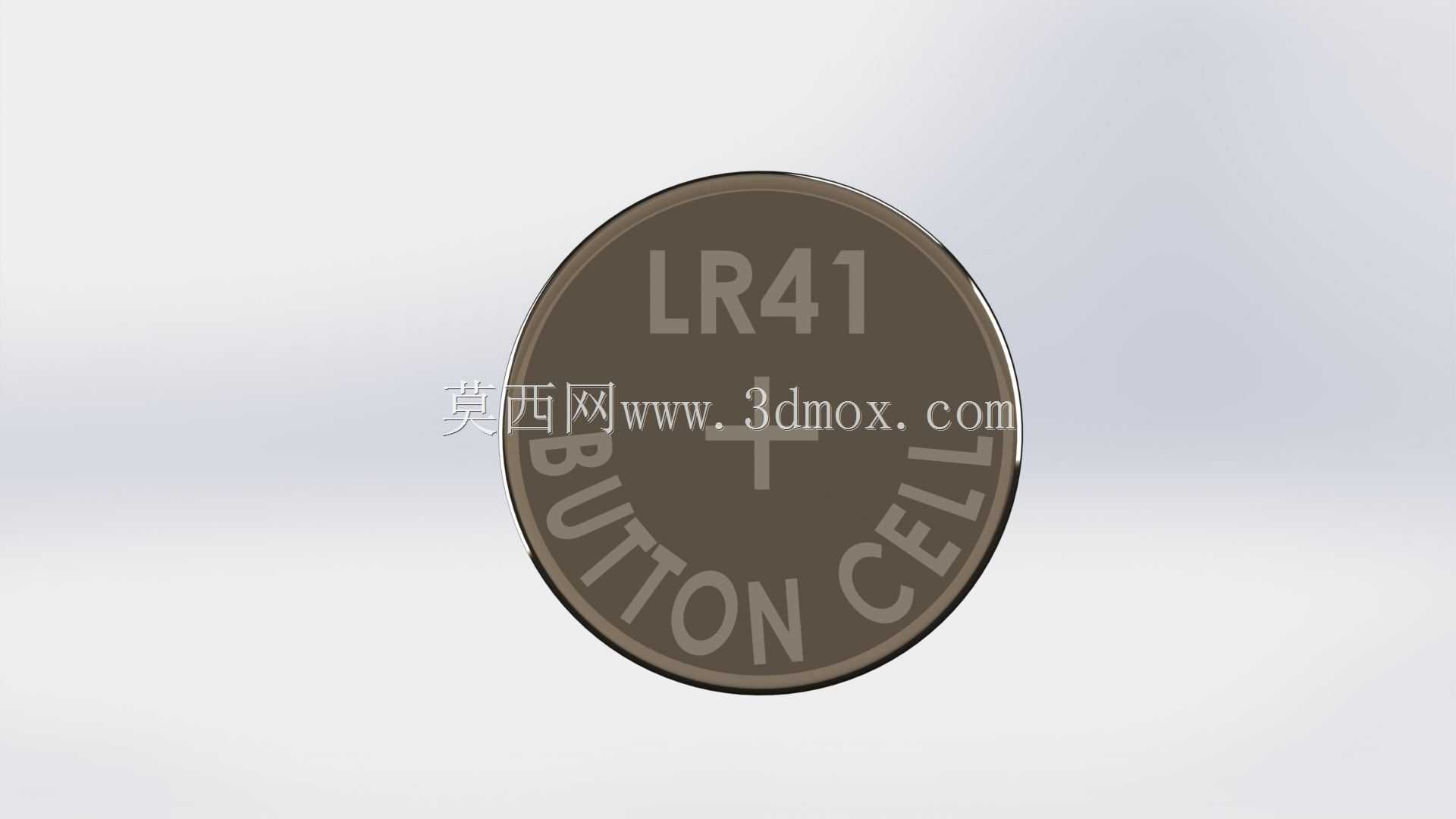

日常做消费类电子结构设计时，这类小型纽扣供电件的选型与结构匹配，是很多便携小设备开发里绕不开的环节，LR41作为通用度极高的微型碱性供电单元，适配场景覆盖了从民用小电器到便携检测工具的诸多细分领域。做这款电池的三维建模时，首先要锚定的是实际量产件的真实外形边界，它的整体为圆柱结构，外径控制在7.9mm，整体高度为3.6mm，这个尺寸参数是结构设计里做电池仓卡位的核心依据，建模时要严格还原壳体的卷边结构、正极端面的凸起定位台、负极底面的平面度要求，不能只做光面圆柱敷衍，否则后续导入整机做干涉检查时会出现卡位间隙不对、接触端子压合量偏差的问题。从实际应用场景来看，这类微型电池的放电特性适配小电流持续供电的需求，标称1.5V直流输出，30mAh的容量刚好匹配低功耗小型设备的供电逻辑，比如常见的小型遥控器按键触发供电、便携计算器的持续低功耗供电、石英手表的走时机芯供电、小型胶片相机的测光模块供电，甚至一次性打火机的电子点火辅助供电、小型指尖玩具的声光模块供电，都能看到它的身影，很多设备的电池仓都是围绕这个标准尺寸做的通用卡位，不需要单独开模定制特殊供电件。建模过程中要注意还原壳体的材质分层，外层为镀镍钢壳，既承担结构防护作用，也作为负极导电接触面，端面的正极凸起为冲压成型的钢帽，和内部卷绕的电芯结构做绝缘隔离，建模时要把壳体的圆角过渡、卷边的压合厚度做出来，不能出现尖锐直角，否则和实际量产件的工艺特征不符，后续做装配模拟时也会出现端子接触位置偏移的问题。做结构选型时要注意，这类纽扣电池的安装方式多为弹片压接，不需要焊接，所以建模时要预留出弹片的接触空间，正极弹片要对准中心凸起位置，负极弹片要贴合壳体侧壁或者底面，接触压力要控制在合理范围，既要保证导电接触可靠，也不能压力过大压凹电池壳体造成漏液风险。很多新手做这类小零件建模时容易忽略壳体的拔模角度和边缘倒角，实际量产的电池壳体是冲压拉伸成型的，侧壁存在微小的拔模斜度，上下边缘的圆角是为了装配时不刮伤电池仓的塑料卡位，这些细节在三维模型里还原到位，才能给后续的整机结构设计提供准确的参考，避免开模后出现电池装不进去、卡位过松容易掉电的问题。另外要注意，这类碱性纽扣电池的密封结构在壳体卷边位置，建模时要还原卷边的压合轮廓，方便结构设计时对应做密封避让，防止设备在跌落冲击时电池卷边位置磕碰壳体造成密封失效漏液，损坏内部电路板。
