金属网罩式风机防护手指卫兵结构件

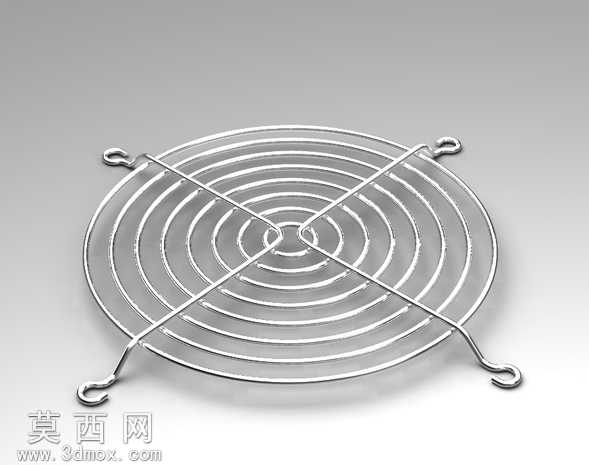

本作品为风机防护类金属网罩三维建模作品，采用Autodesk Inventor完成全参数化建模与渲染工作，整体结构围绕风机安全防护的核心需求展开设计。建模阶段首先以同心圆为基础轮廓，通过扫掠命令生成等间距排布的环形金属线材主体，每一圈环向线材的直径保持一致，间距经过安全尺寸校核，可有效阻挡手指误入风机运转区域，避免机械伤害，这也是该构件被称为手指卫兵的核心功能逻辑。完成环形主体建模后，设计四根径向分布的直金属筋条，筋条从中心交汇点向外延伸至最外圈环网边缘，通过布尔合并命令与所有环向线材结合为整体，既提升网罩整体结构强度，避免网面受外力发生形变，也为后续安装固定提供受力支撑结构。在网罩的四个径向筋条末端，分别建模出带挂孔的弯钩状安装结构，弯钩的弧度与挂孔尺寸经过适配设计，可直接通过挂钩、螺丝等紧固件快速固定在风机外框上，安装拆卸便捷，适配多数常规轴流风机的外框安装尺寸。材质渲染阶段采用亮面镀铬金属材质，调整材质的反射率、粗糙度参数，还原金属线材冷加工后的光亮金属质感，同时添加细微的表面拉丝纹理，避免渲染效果过于塑料化，提升模型真实感。结构设计上充分考量通风效率与防护性能的平衡，环向线材的间距控制在安全阈值内，既保证手指无法穿过网面接触运转扇叶，又尽可能减少对风机通风气流的阻挡，不会额外增加风机的运行风阻。建模过程中所有结构均采用可编辑参数化特征搭建，用户可根据实际适配的风机尺寸，直接调整同心圆直径、线材直径、环间距、筋条长度等参数，快速生成适配不同规格风机的防护网罩模型，无需重新从零开始建模，大幅提升同类型产品的设计改型效率。整体模型结构完整，无破面、重叠面等建模错误，可直接用于后续的工程图导出、3D打印样件验证或者生产加工参考。
