等径承插式90度直角弯头三维设计

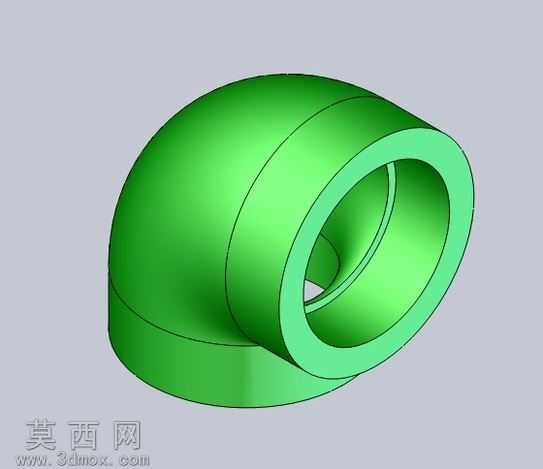

本作品为等径90度承插式弯头的三维参数化设计模型，建模阶段以工业管路系统通用的等径弯头尺寸规范为基准，首先绘制弯头的中心回转轨迹，确定弯头的弯曲半径符合常规管路安装的空间避让要求，避免弯曲半径过小导致管路流体阻力骤增，或是弯曲半径过大造成安装空间浪费的问题。建模过程中先构建弯头的内外壁回转曲面，通过曲面加厚生成弯头的基础实体，随后在两个连接端口处设计承插式连接结构，端口处预留标准的承插深度与配合公差，保证与同规格管道连接时的同轴度与密封性能，端口边缘做了微小的倒角处理，既可以去除加工毛刺，也能在管道插接时起到导向作用，避免安装过程中刮伤管道外壁的密封层。模型的外壁设计有环形加强筋结构，沿弯头弯曲段的外侧分布，有效提升弯头在承压工况下的结构强度，降低管路输送高压流体时弯头外侧因应力集中出现开裂的风险。材质渲染阶段选用工业常用的绿色防腐涂层材质，还原五金管件出厂时的表面涂覆效果，渲染时调整材质的粗糙度参数，模拟出金属管件表面喷塑后的哑光质感，同时添加合适的环境反射效果，让模型的曲面过渡、结构细节能够清晰呈现。结构设计上充分考虑了实际生产的工艺可行性，弯头的壁厚保持均匀一致，避免注塑或是铸造过程中出现壁厚不均导致的缩孔、变形缺陷，内外壁的曲面过渡均做了圆角处理，减少流体在管路转向时的湍流损耗，降低管路运行过程中的振动与噪音。整个建模过程严格遵循管路附件的设计规范，所有结构尺寸均参考通用五金管件的行业标准，模型无破面、无重叠几何特征，可直接用于管路系统的装配干涉检查、流体仿真分析，也可作为管件生产加工的参考模型，适配民用给排水、工业流体输送等多种场景的管路设计需求。
