本田d14a4发动机多层钢气缸盖密封垫片

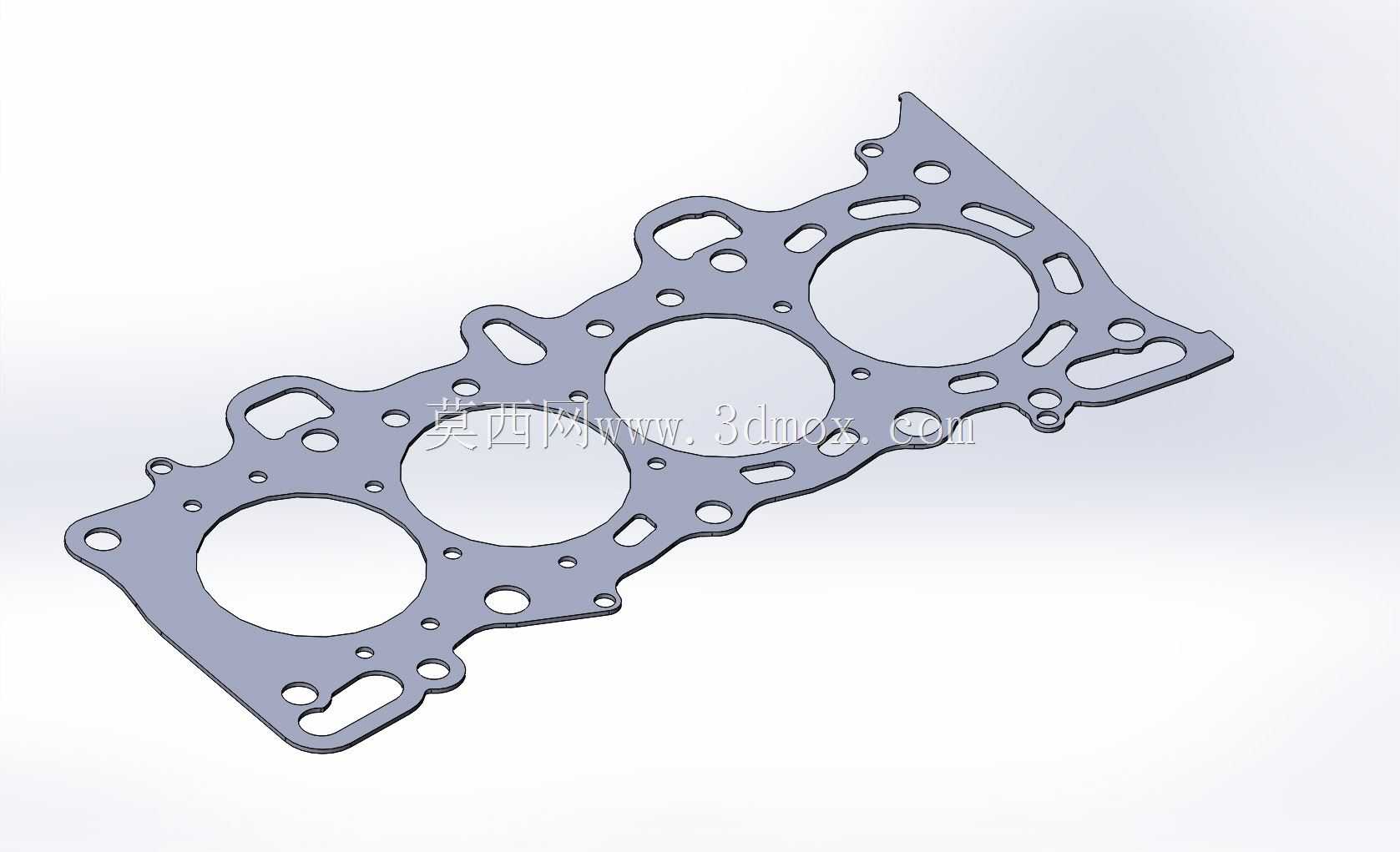

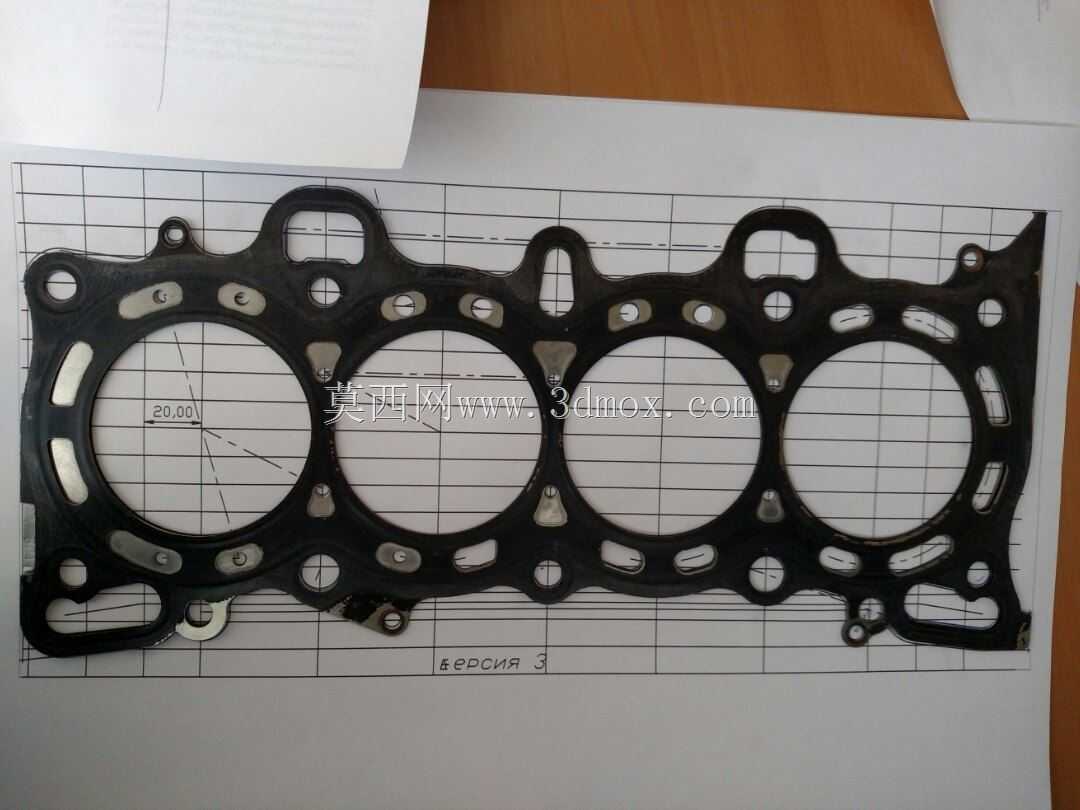

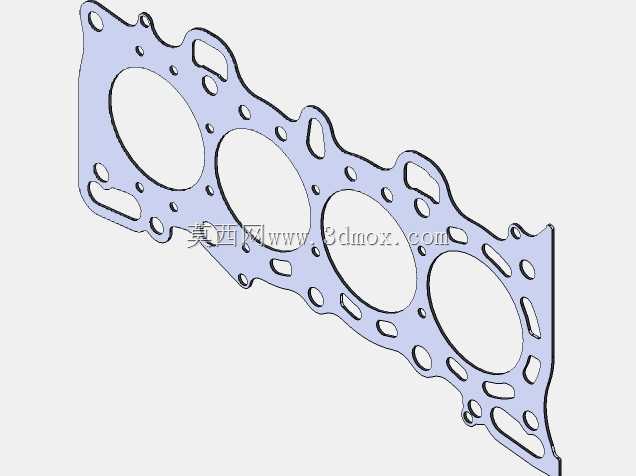

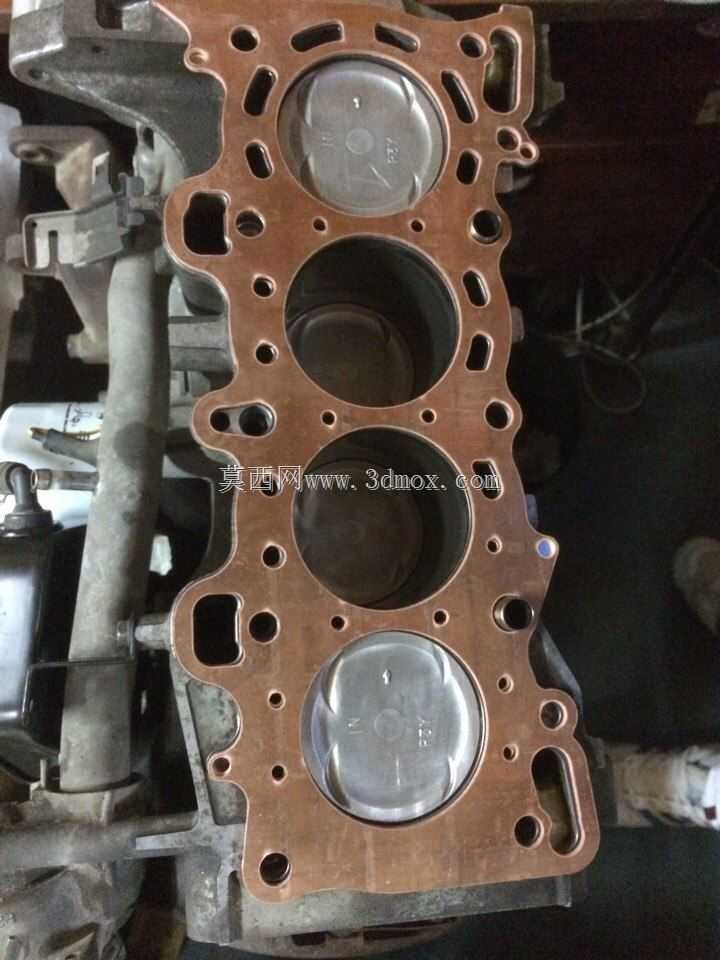

在小排量自然吸气汽油机的维修与改装作业中，气缸盖垫片是决定燃烧室密封可靠性的核心零部件，直接影响发动机的压缩压力保持能力、油水气三路介质的隔离效果，一旦密封失效会出现冲缸、油水混合、动力下降等严重故障。这款适配本田d14系列a4版本机型的多层钢缸盖垫片，采用MLS多层钢结构设计，整体压紧后的卡钳实测厚度约为1.7mm，匹配原厂缸体与缸盖结合面的平面度公差要求，安装时可适配原厂规定的缸盖螺栓拧紧力矩与转角工艺，无需额外调整密封面的压缩量参数。从结构设计来看，垫片围绕直列四缸的燃烧室孔位做了强化密封压筋，四个主燃烧室开孔边缘做了翻边压合处理，能承受燃烧室点火瞬间的高温高压燃气冲击，避免燃气窜入缸体水套或油道。垫片上分布的各类开孔完全对应缸体与缸盖的结合面通道：大尺寸圆形开孔为燃烧室避让孔，周边分布的小圆孔对应缸盖螺栓的穿装位置，异形开孔分别对应冷却水道、润滑油道的连通通道，还有定位销孔用于安装时的快速对位，避免装偏导致的密封失效。不同于传统石棉缸垫，多层钢结构的垫片抗疲劳性能更强，能承受发动机反复冷热循环带来的结合面微变形，在日常民用代步车的常规维保场景中，只要缸体缸盖结合面平面度符合维修标准，安装后可长期保持密封性能。建模过程中完全还原了垫片的所有孔位分布与轮廓边界，安装边界完全匹配d14a4发动机的缸盖结合面尺寸，可直接用于发动机维修装配的干涉检查、改装方案的密封验证，也可作为同类型小排量汽油机缸垫结构设计的参考样本，帮助结构工程师快速掌握多层钢缸垫的压筋布置、孔位避让的设计逻辑。需要注意的是，同系列不同迭代版本的机型缸垫孔位存在细微差异，实际装配前需核对对应机型的油道、水道开孔位置，避免孔位错位引发的润滑或冷却故障。
