电动滑板车管式金属承载底盘结构设计

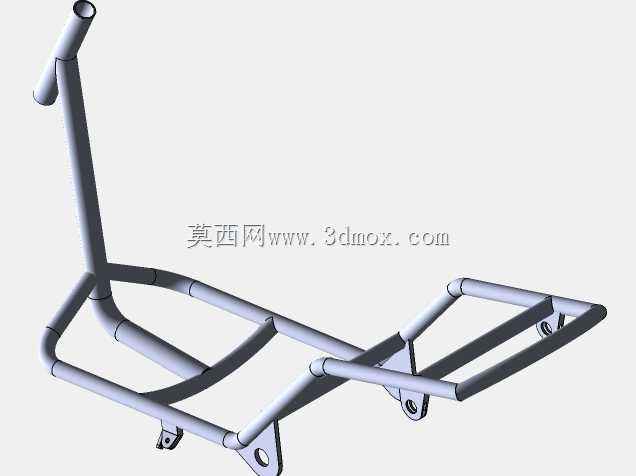

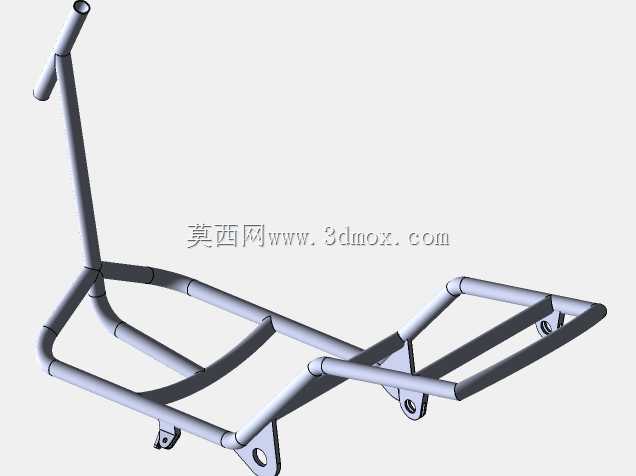

日常短途代步场景中，电动滑板车的底盘是决定整车可靠性、骑行安全性的核心承载部件，所有功能组件的安装定位、行驶过程中的载荷传递都依托底盘框架完成。这款管式焊接底盘的设计，首先围绕日常通勤的实际载荷工况展开，整体采用圆管弯折后拼焊的框架式结构，没有冗余的封闭板材，在控制整体自重的前提下，能够兼顾垂直载荷承载与侧向抗扭性能，适配城市铺装路面的日常骑行需求。

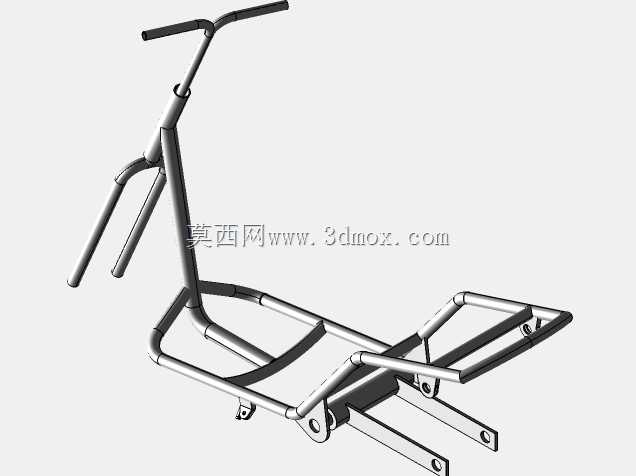

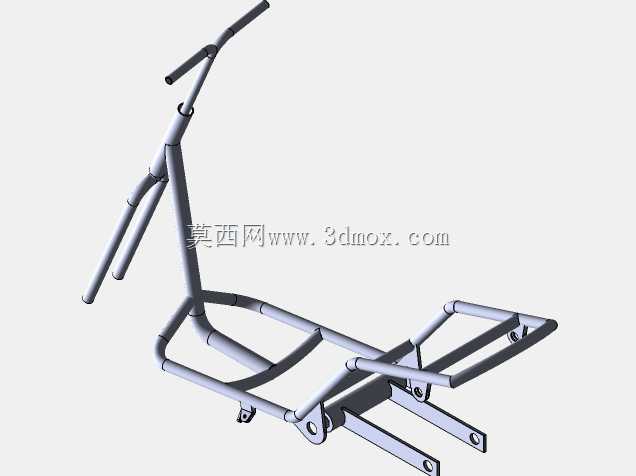

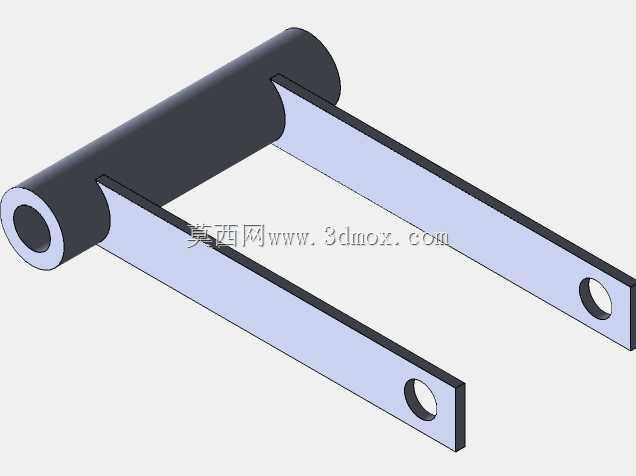

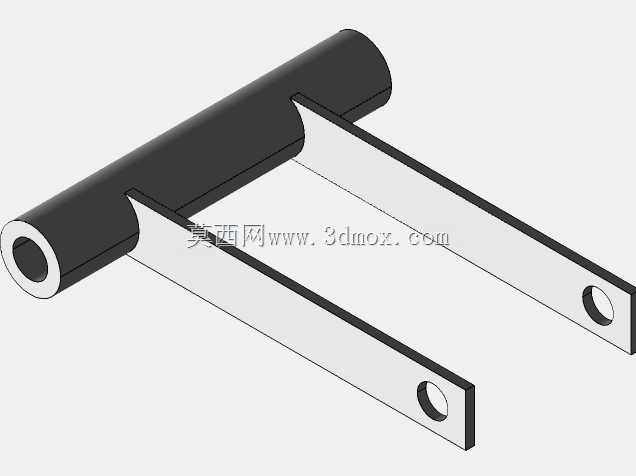

从安装边界来看，底盘前段的向上弯折立管位，用于固定转向立杆与车把组件，管径与弯折角度匹配常规滑板车的转向轴承安装尺寸，不需要额外加工转接件即可完成转向系统的装配；中段的平直框架区域预留了电池仓的安装空间，框架内侧的焊接凸耳带有标准安装孔位，可直接固定锂电池组与控制器模块，孔位间距适配市面主流规格的滑板车动力电池包，不需要二次打孔调整；后段的倾斜延伸框架用于固定后轮驱动总成与后挡泥板、尾灯组件，下部预留的安装位可适配常规尺寸的后轮电机与碟刹制动组件，两侧的延伸支架还可拓展安装脚踏板，满足站立骑行的脚部支撑需求。

设计过程中重点考量了管件拼接处的应力分布，所有弯折位置都采用大圆弧过渡，避免直角弯折带来的应力集中问题，焊接位置都设置在载荷传递的路径节点上，减少非受力区域的焊接变形，整体框架的强度能够满足常规体重使用者的通勤承载需求，同时在管件选型上匹配常规的焊接加工工艺，不需要特殊的成型设备即可完成样件制作。底盘的整体宽度控制在合理范围内，既保证了电池安装的空间余量，又不会超出脚踏的合理宽度，避免整车横向尺寸过大影响穿行灵活性；前后段的安装位同轴度经过校准，能够保证前后轮处于同一中心平面，减少行驶过程中的偏磨问题。

不同于一体压铸或者板材冲压的底盘结构，这种管式焊接框架的维修便利性更强，局部管件出现变形或者损坏时，可以单独切割替换对应管段，不需要整体更换底盘，能够降低后期的维护成本。框架表面预留的多个凸耳安装位，还可以根据实际需求拓展安装车篮、减震组件等附加配件，适配不同使用场景下的改装需求，整体结构的通用性较强，既可以用于普通人力滑板车的改装升级，也可以作为小型电动两轮代步车的基础承载框架使用。
