迷你A系列发动机高扬程滚柱摇臂轴结构

　　这套摇臂轴总成主要适配小排量乘用车的A系列动力单元，多用于经典迷你车型的动力改装与原厂维修替换场景，是发动机配气机构里直接决定气门升程与开启时序的核心执行部件。不同于常规传动比1.2的原厂摇臂结构，这套滚柱摇臂的传动比设定为1.5，在匹配原机凸轮轴的前提下，可直接提升气门的最大开启升程，让进气道与排气道的有效流通截面积增大，提升高转速区间的气缸充气效率，适配动力升级后的进气、排气系统改装需求，解决原厂摇臂高转下进气量不足的问题。

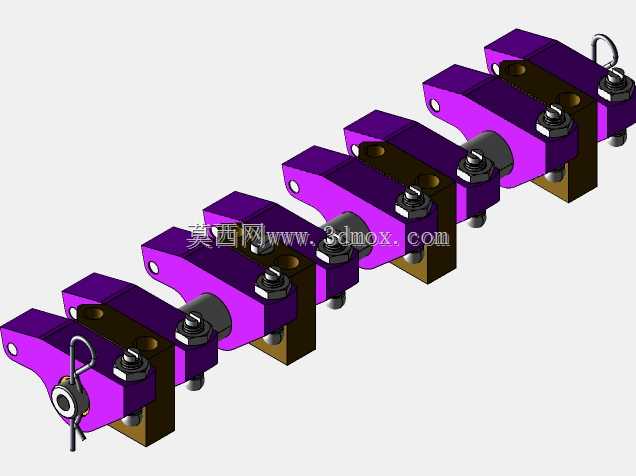

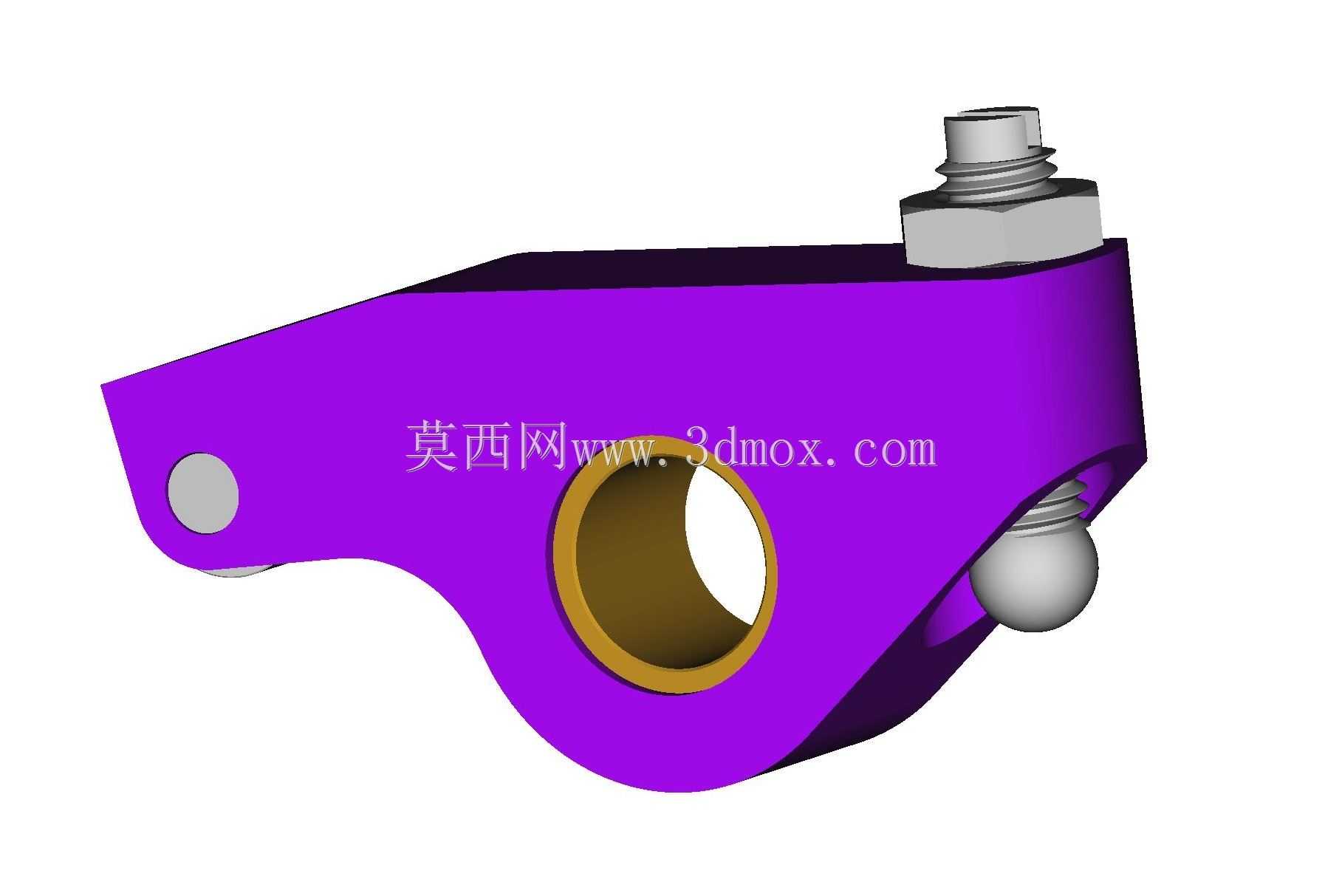

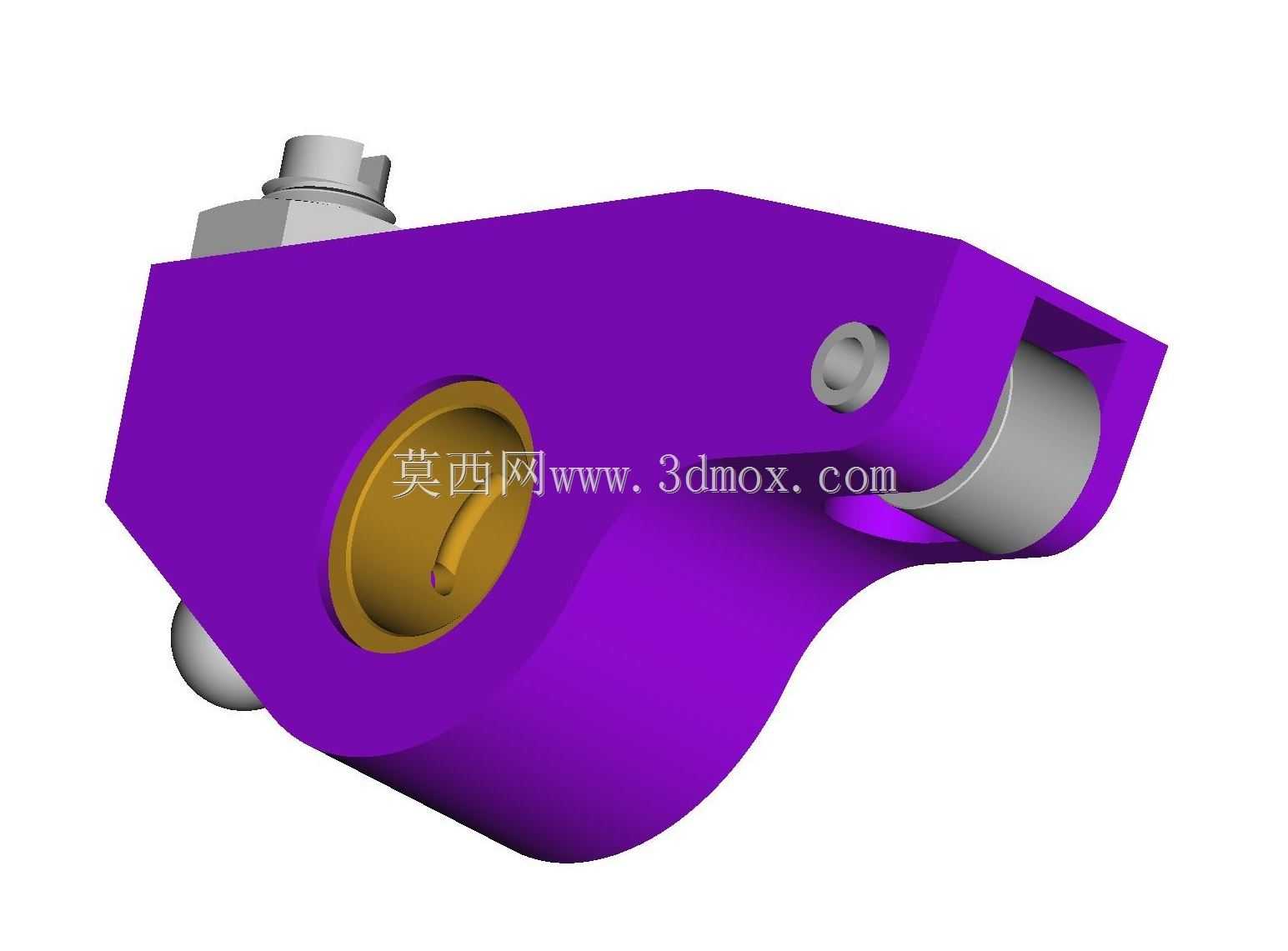

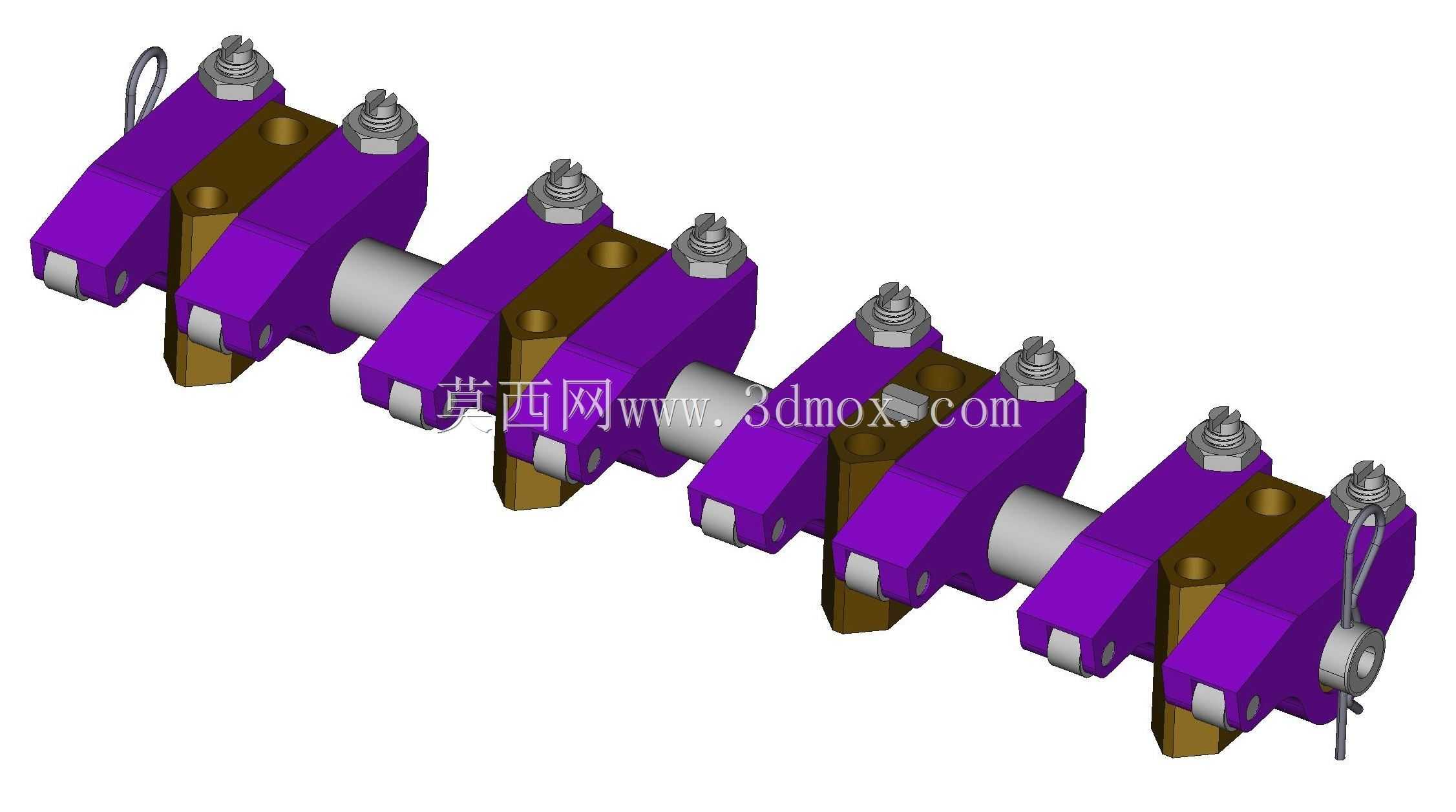

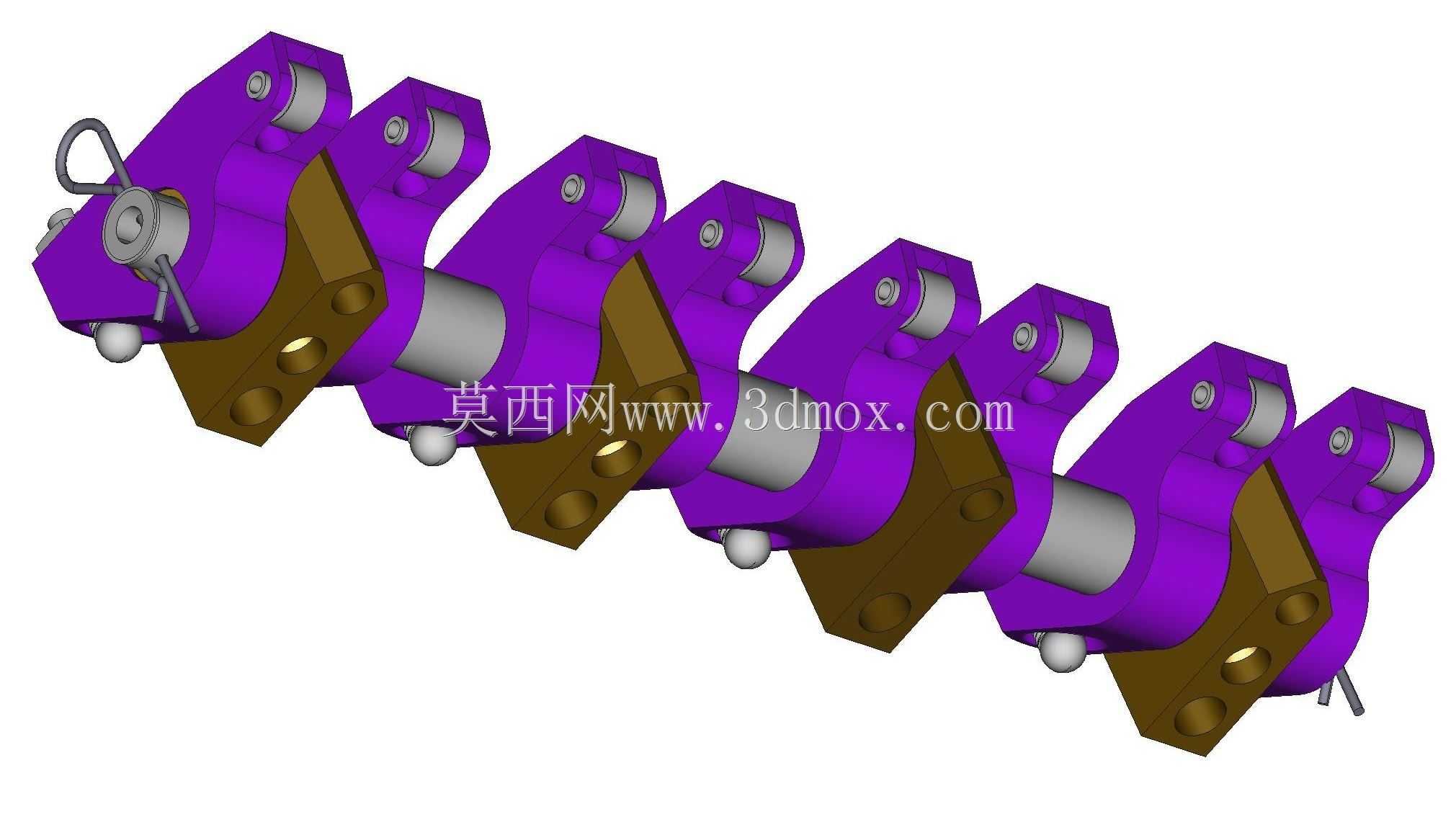

　　从结构设计来看，整根摇臂轴采用分段式装配布局，六组摇臂单元沿轴身等距排布，对应直列四缸发动机的进排气门布置逻辑，相邻摇臂之间设置有定位隔套，避免轴向往窜动影响气门开启精度。摇臂主体采用铝合金切削加工成型，在摇臂与凸轮接触的一端嵌入耐磨滚柱，将原有的滑动摩擦替换为滚动摩擦，大幅降低凸轮型面的磨损速率，同时减少配气机构的动力损耗；摇臂与气门杆尾端接触的位置做了硬化处理，承受气门开启时的高频冲击载荷，摇臂内部加工有贯通的供油孔，与轴身的油道对齐，发动机运转时压力机油可通过油道直接输送到摇臂衬套、滚柱销轴以及气门接触端，形成稳定的润滑油膜，避免干摩擦导致的部件早期失效。摇臂与轴配合的位置压入青铜衬套，衬套与轴身的配合间隙控制在0.02-0.04mm区间，既保证摇臂摆动的灵活性，又避免间隙过大导致的配气相位偏差。

　　安装边界上，整根摇臂轴通过三个螺栓固定座压紧在气缸盖的摇臂室安装面上，固定座的螺栓孔位与原厂A系列发动机气缸盖的安装螺柱完全对齐，不需要额外加工即可直接替换原厂摇臂总成，轴身两端设置有卡簧槽，通过限位卡簧限制轴的轴向窜动，摇臂上的气门间隙调整螺钉采用细牙螺纹，可精准调整气门间隙，适配不同凸轮轴型线的间隙要求。总成端部设置有润滑油路的堵头与回油结构，保证机油在摇臂轴内部的循环压力稳定，不会出现机油泄漏到摇臂室外部的问题。在实际装车场景中，这套总成可直接替换原厂部件，不需要改动周边的气门室盖、凸轮轴、气门弹簧等周边部件，适配日常代步车辆的动力小幅升级，也可用于赛道改装车辆的配气机构强化，滚柱结构的设计也能降低凸轮轴的驱动负荷，减少正时系统的磨损，延长配气机构的整体维护周期。
