双蒸汽发动机配套加热储水装置结构

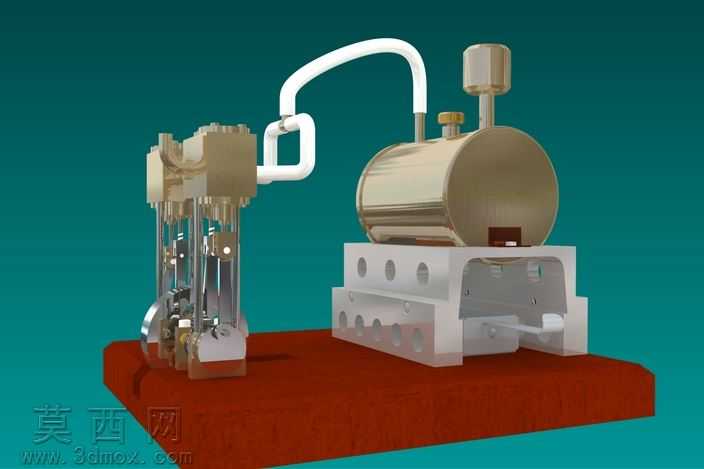

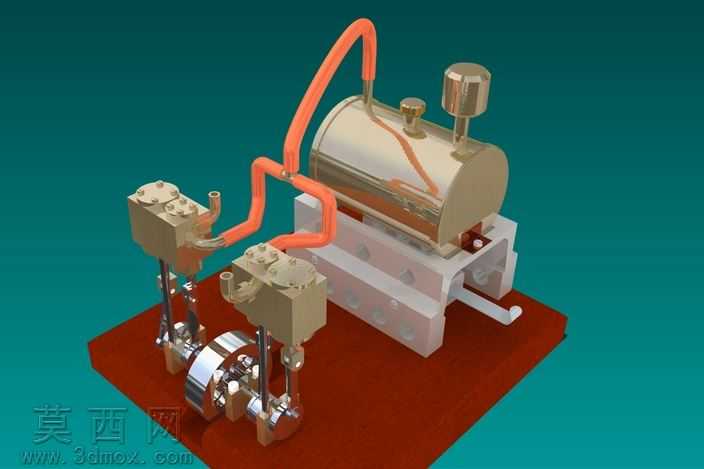

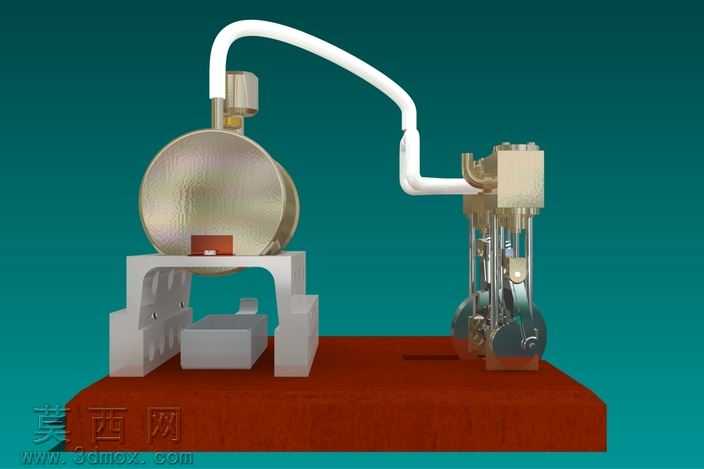

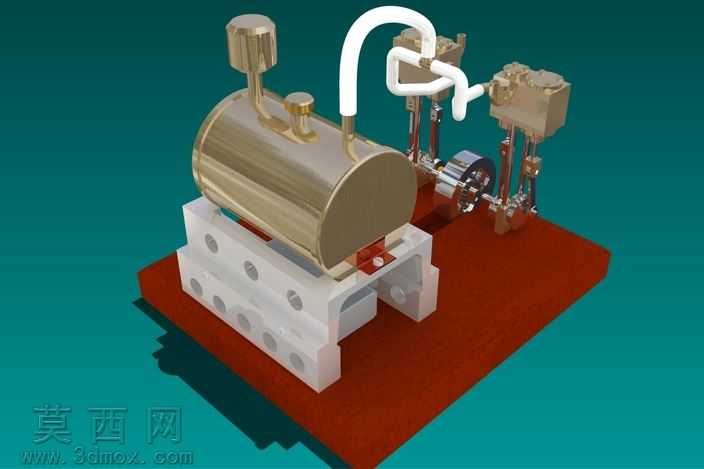

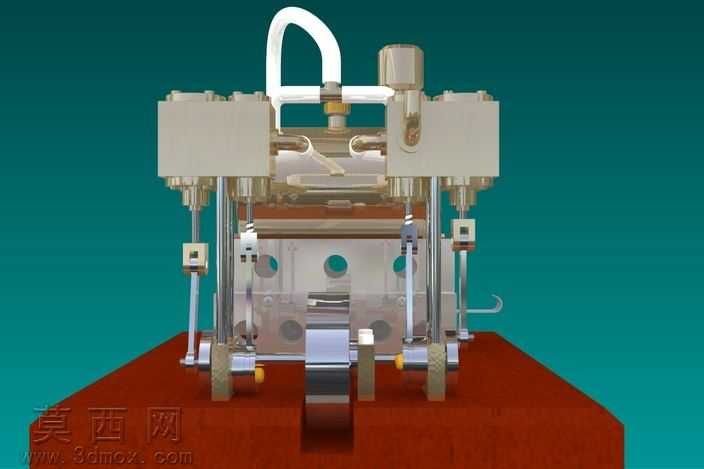

本作品为双蒸汽发动机配套的加热与储水集成装置三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自顶向下的装配设计思路，先搭建整体装配基准框架，再逐一完成各子零件的参数化建模，最终完成总装约束与干涉校验。模型共包含64个零件文件与1个总装配文件，针对重复出现的同规格结构件，采用阵列、镜像、零件衍生复用的方式完成建模，减少重复建模工作量的同时保证了同规格零件的尺寸一致性。模型完整还原了装置的核心结构：上部对称布置两组蒸汽发生加热腔体，腔体外侧设置隔热包覆结构，顶部通过弯管管路实现蒸汽通路的连通，管路接口处预留密封装配位，可匹配标准密封件完成装配约束；中部设置支撑立柱组件，采用金属光杆搭配锁紧固定座的结构，实现上下功能模块的刚性连接，立柱上配套布置管路固定夹、传感元件安装位，还原实际设备的走线与管路排布逻辑；下部为集成式储水腔体，腔体表面开设多组圆形工艺孔，兼顾减重、液位观测、传感器安装的功能需求，底部设置安装定位基座，基座表面做防滑纹理处理，可实现装置在工作台面的稳定放置。材质渲染阶段，针对不同零件的实际材质做了区分设置：加热腔体、金属管路、支撑立柱采用抛光不锈钢材质，调整反射率与粗糙度参数还原金属冷硬质感；基座部分采用红棕色电木材质，添加细微颗粒纹理模拟绝缘隔热板材的表面质感；密封件、管路接头部分采用工程塑料材质，调整漫反射参数区分不同功能零件的视觉差异；背景采用深青绿色渐变背景，搭配三点布光方案，主光从侧上方打亮装置主体结构，补光弱化阴影死区，轮廓光勾勒装置边缘轮廓，提升渲染图的立体感与结构辨识度。建模过程中对所有运动部件预留了合理的装配间隙，对密封面、配合面做了公差匹配设计，既保证模型视觉上的真实感，也具备实际结构参考价值，可用于蒸汽动力类教学演示、小型蒸汽动力装置的结构参考、相关课程设计的参考素材使用。
