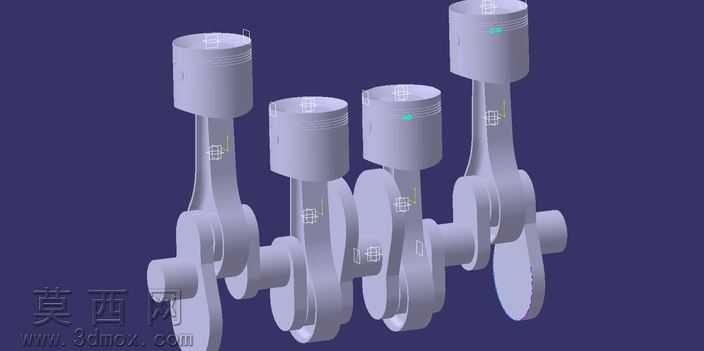

直列四缸四冲程内燃机结构三维模型

本模型为直列四缸四冲程内燃机的完整结构三维建模成果，建模过程严格遵循内燃机实际工作原理与机械结构比例，完整还原了内燃机核心组成部分的装配关系与形态特征。模型构建阶段，首先依据四冲程内燃机的工作循环逻辑，确定缸体、活塞组件、连杆机构、曲轴总成的基础尺寸参数，采用自底向上的建模思路，先完成单个活塞、连杆、曲轴轴颈等基础零件的特征构建，通过拉伸、旋转、倒角、阵列等特征操作保证单个零件的结构精度，再按照实际装配约束完成组件的总装，确保活塞往复运动、连杆摆动、曲轴旋转的运动逻辑符合真实机械传动关系。材质设置阶段，针对缸体部分采用半透明磨砂金属材质，既可以清晰展示内部组件的排布结构，又能还原铸铁缸体的基础质感；活塞、连杆、曲轴等运动部件采用不同明度的金属材质进行区分，活塞顶面设置符合燃烧室设计的凹陷特征，连杆大头、小头的轴瓦连接结构、曲轴的平衡重结构都做了精细化还原，曲轴的曲柄销、主轴颈的同轴度、连杆大小头的中心距都严格按照四缸内燃机的点火间隔角度进行排布，保证1-3-4-2的点火顺序对应的曲柄相位角度准确。渲染阶段采用深色纯色背景突出模型主体结构，通过半透明缸体的透视效果，可直观观察到四个气缸内活塞的位置差，清晰展示四冲程内燃机进气、压缩、做功、排气四个行程中，不同气缸内活塞所处的不同工作位置，以及连杆将活塞直线往复运动转化为曲轴旋转运动的传动逻辑。设计过程中重点还原了内燃机的核心运动机构特征，省略了外围进排气、供油、冷却等附属系统，突出核心动力转换结构的展示效果，模型装配关系完整无干涉，可用于内燃机工作原理演示、机械结构教学等场景，能够直观展现往复式内燃机的核心机械结构与运动传递逻辑，帮助理解曲柄连杆机构在动力转换过程中的作用。
