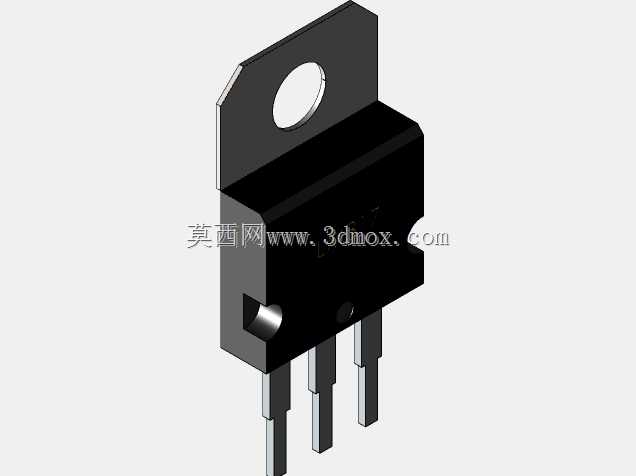

TO-220封装LM317线性稳压器三维结构

做线性电源、实验调压模块的结构设计时，TO-220封装的三端可调稳压器是绕不开的选型对象，这个模型还原的就是常用的1.5A电流规格LM317的实际外形与安装特征。从实际电路应用来看，这类器件常被用在小功率可调直流电源、工控板卡本地供电回路、实验台调压模块、老旧家电的稳压改造场景里，依靠外接两个分压电阻就能实现1.25V到37V区间的连续可调输出，外围电路搭建简单，调试门槛低，是电子结构设计里接触频率极高的功率半导体器件。

建模时首先要卡准的就是安装边界的尺寸，TO-220封装的固定孔位是标准规格，孔径适配M3螺丝，安装面到引脚顶端的高度、引脚间距、塑封本体的长宽厚都严格对应实物公差，做PCB布局、散热片选配的时候可以直接调用这个模型做干涉检查——很多新手做结构时容易忽略塑封本体和散热片之间的绝缘片厚度，预留间隙不足会导致组装时绝缘片被压破引发短路，这个模型把塑封本体的倒角、金属散热片的切边细节都做了还原，能直观看到器件和周边结构的安全距离。

器件本身的结构分为三个部分：上方带安装孔的金属散热基板是和芯片内部晶圆直接导热连接的，实际组装时如果需要和公共散热片绝缘，必须垫导热绝缘衬垫，三个直插引脚的长度、宽度、厚度都对应实际插件规格，做PCB封装的3D匹配时可以直接对齐焊盘位置，避免出现引脚偏位、插装不到位的问题。塑封本体侧面的定位缺口也做了还原，这个缺口是生产插件时识别引脚方向的标识，对应引脚定义从左到右为调整端、输出端、输入端，建模时保留这个特征能方便结构评审时快速核对器件方向，减少生产时的插反风险。

从散热设计的角度，这个1.5A规格的LM317在压差较大的工况下自身耗散功率不低，金属基板的平面度、安装孔的位置精度直接影响散热片的贴合效果，模型里还原了金属基板和塑封本体的台阶差，做散热片压片设计时可以准确计算压片的弯折高度，保证压力均匀作用在基板上，不会出现压到塑封部分导致应力开裂的问题。引脚的折弯位置也预留了标准的应力释放区间，做波峰焊治具设计时可以参考这个位置做支撑，避免焊接时引脚受力导致本体焊点开裂。
