五轴可调式自卸货运卡车结构设计

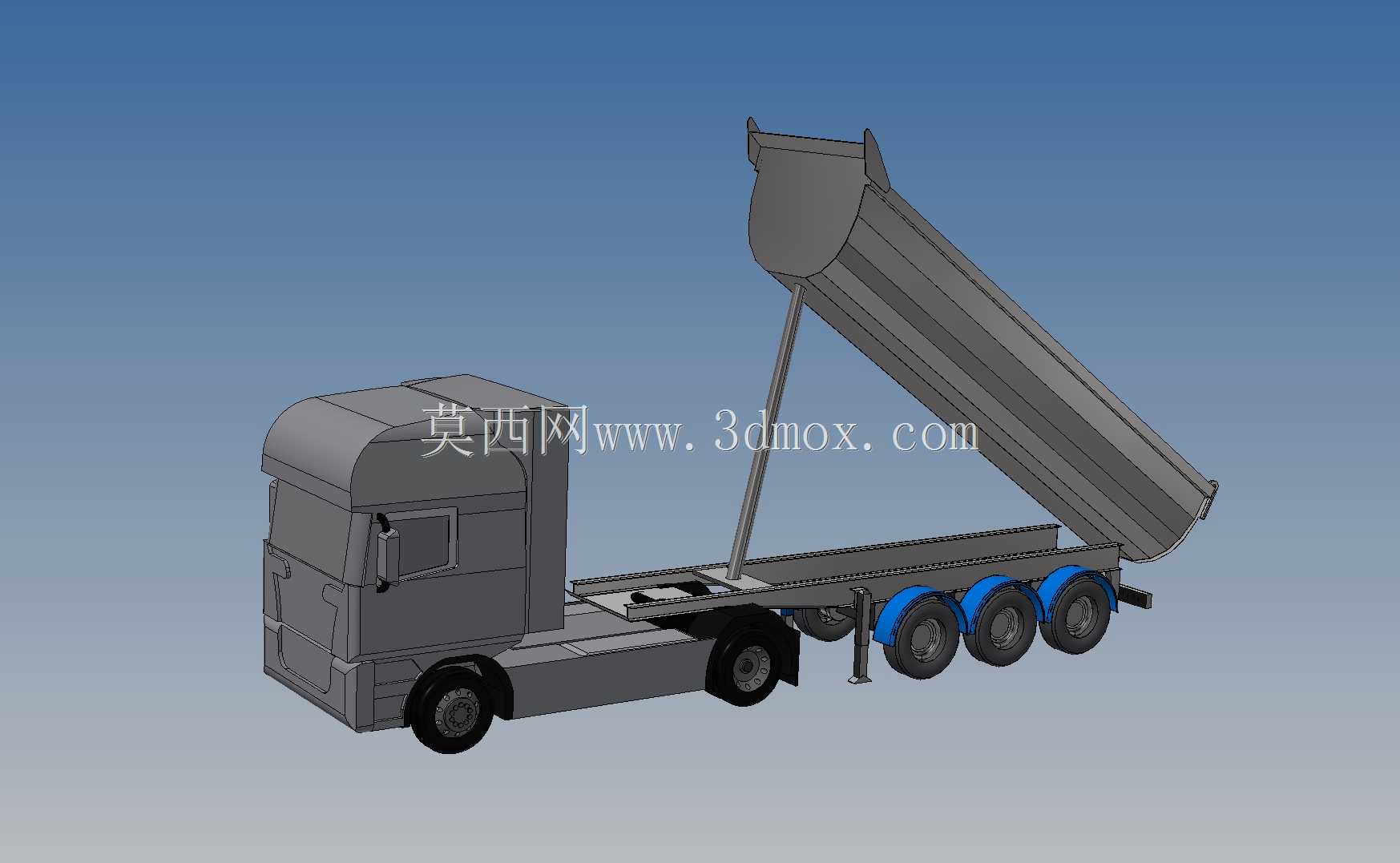

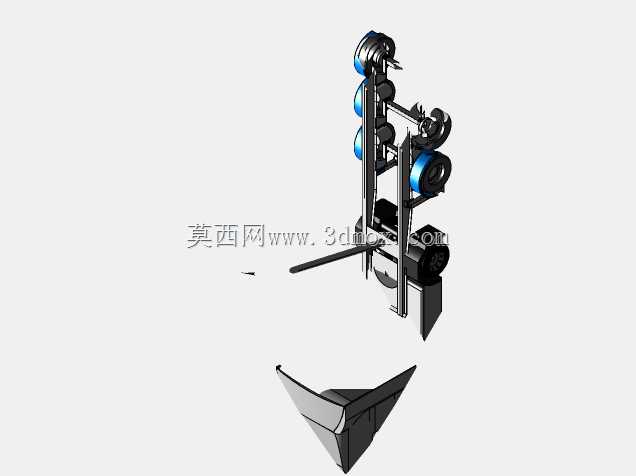

这款五轴自卸运输车辆的三维结构设计，首先围绕散装物料短途转运的核心场景展开，常见于基建工地散料清运、矿山短途矿石转运、市政工程渣土运输这类对重载能力与卸料效率有双重要求的作业场景，区别于普通公路货运载具，其核心功能是通过液压举升机构实现货厢的倾斜卸料，无需额外人工或辅助设备即可完成散装货物的卸载作业，大幅缩短单趟运输的卸料周期。从结构设计逻辑来看，五轴的底盘布局是为了适配重载工况下的轴荷分配要求，相比常规三轴、四轴自卸车型，额外的车轴能够分散满载状态下的整车重量，避免单轴载荷超出道路限值，同时也能提升非铺装路面行驶时的抓地稳定性，减少复杂路况下的轮胎打滑与底盘形变风险。货厢部分的可调式结构设计，预留了不同倾翻角度的锁止位置，可根据物料的安息角调整举升角度，针对砂石、渣土、块状矿石等不同流动性的物料，匹配对应的卸料倾角，既避免角度不足导致的物料残留，也防止角度过大引发的车辆侧倾风险。举升机构采用单缸前置的布局形式，举升支点设置在货厢前部靠近驾驶室后方的位置，这种布局能够在保证举升力矩足够的前提下，缩短液压油缸的行程，同时降低举升过程中货厢的横向摆动量，提升卸料过程的整车稳定性。驾驶室采用平头短舱设计，尽可能压缩整车长度方向上的非载货空间，在符合道路外廓尺寸限值的前提下，最大化货厢的有效装载容积，同时平头设计也能提升车辆在狭窄工地场内的转向灵活性，减少转弯半径。底盘部分的悬挂结构针对重载工况做了强化设计，后三轴采用并装双胎的配置，配合加强型的钢板弹簧结构，能够承受满载状态下的冲击载荷，支腿结构设置在底盘中部靠后的位置，在举升卸料时可伸出支撑地面，进一步分散车辆后部的集中载荷，避免软基路面下车轮下陷引发的车辆倾斜。从安装边界来看，整车的宽度控制在常规货运车辆的限值范围内，货厢举升后的最大高度预留了足够的安全余量，避免在有架空线缆的作业场景下发生碰撞干涉，各车轴的轮距参数匹配标准货运轮胎的安装尺寸，液压管路的排布沿着底盘纵梁内侧布置，既避免行驶过程中被飞石击打损坏，也方便后续的维护检修。货厢与底盘的铰接点采用耐磨衬套结构，能够承受长期举升翻转过程中的磨损，铰接位置的密封设计也能减少细颗粒物料进入铰接缝隙造成的卡滞问题。
