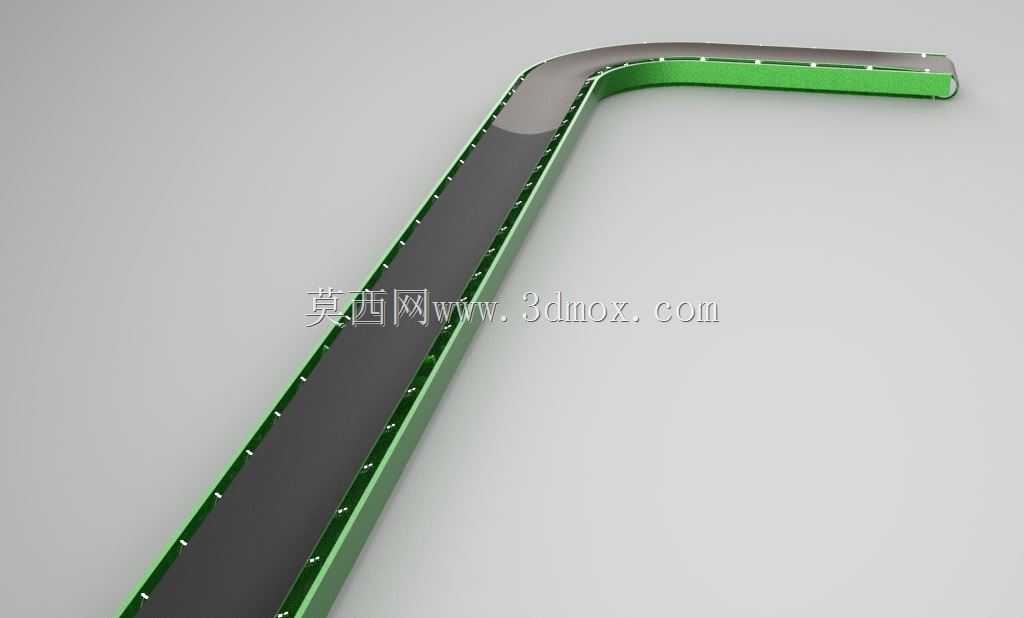

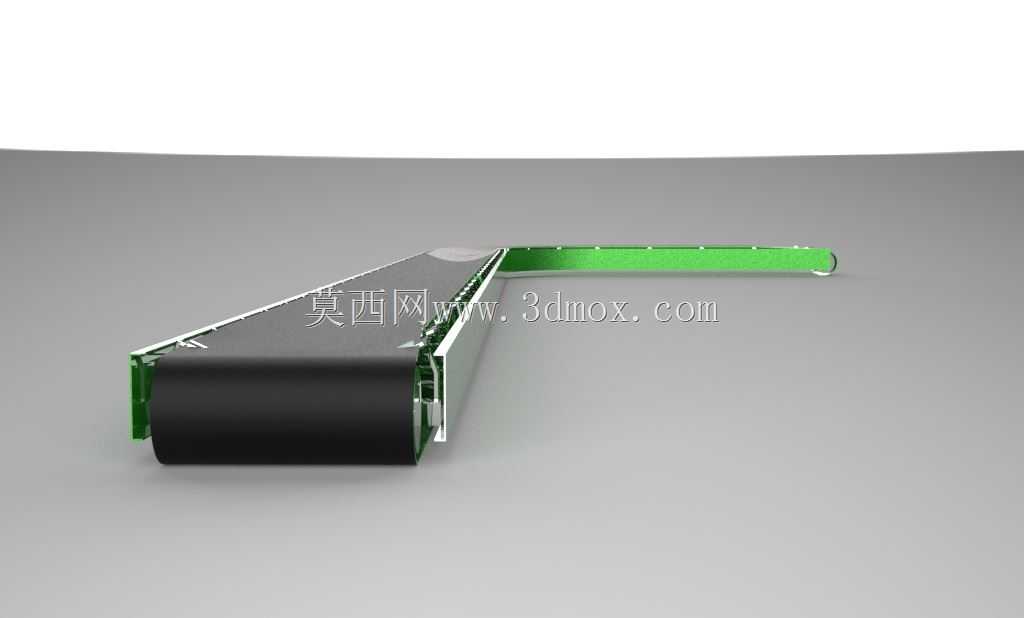

90度转弯槽式两辊皮带输送结构

　　在车间布局存在直角转向的物料流转场景中，常规直线皮带输送设备无法直接衔接两段垂直排布的工位，这类槽形弯曲90度的皮带输送结构，刚好能填补直角转向段的物料输送缺口，避免多段直线输送加顶升移载机构带来的布局冗余与成本抬升。该结构采用两辊支撑的槽型皮带设计，皮带两侧设置的挡边形成封闭槽腔，输送散粒、小块状物料时不会在转弯段出现撒料、跑偏问题，相比平皮带转弯结构，物料容纳深度更高，输送过程的稳定性更强，可适配食品加工、电子零配件分拣、包装线前段物料转运等多类需要直角转向的生产场景。设计阶段优先考虑转弯段的曲率半径匹配，两辊的排布角度严格贴合90度转弯的轨迹线，辊筒的锥度参数经过反复校核，保证皮带在转弯运行时内外线速度差被完全抵消，

　　不会出现皮带侧边过度拉伸、磨损过快的问题；槽型截面的倾角设置兼顾物料堆积角度与皮带运行阻力，既保证物料在转弯离心力作用下不会溢出槽腔，也不会因槽深过大增加皮带弯折疲劳损耗。安装边界上，该结构的直线段延伸长度可根据前后工位的衔接需求做适配调整，转弯段的外侧护边预留了标准安装孔位，可直接与周边设备的机架通过螺栓锁附，无需额外焊接转接支架；整体机架采用轻量化型材拼接，底部支撑脚的高度调节范围覆盖常规车间地面的高差区间，安装时无需对地面做特殊找平处理。实际运行过程中，两辊的支撑结构减少了转弯段的托辊排布数量，转动副更少意味着日常维护的润滑点、易损件更换点更少，运维成本远低于多托辊组的转弯输送结构；皮带的张紧机构设置在直线段的端部，

　　调整张紧度时不需要拆解转弯段的护罩，单人即可完成张紧度校准作业。槽腔的内壁光滑无凸起，输送过程中不会出现物料卡滞、积料的问题，针对有清洁需求的食品、医药类场景，护板可做快拆设计，无需专用工具即可拆下清理皮带与槽腔内壁的残留物料。
