三杯式风速传感装置结构设计

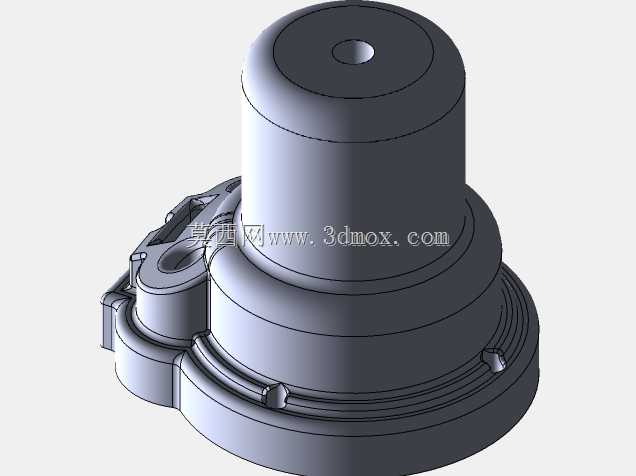

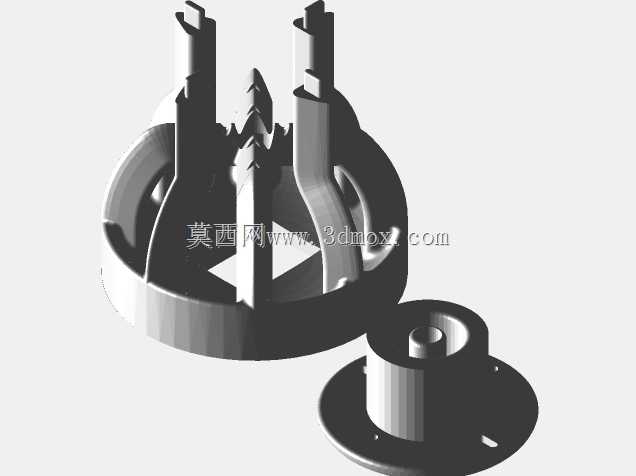

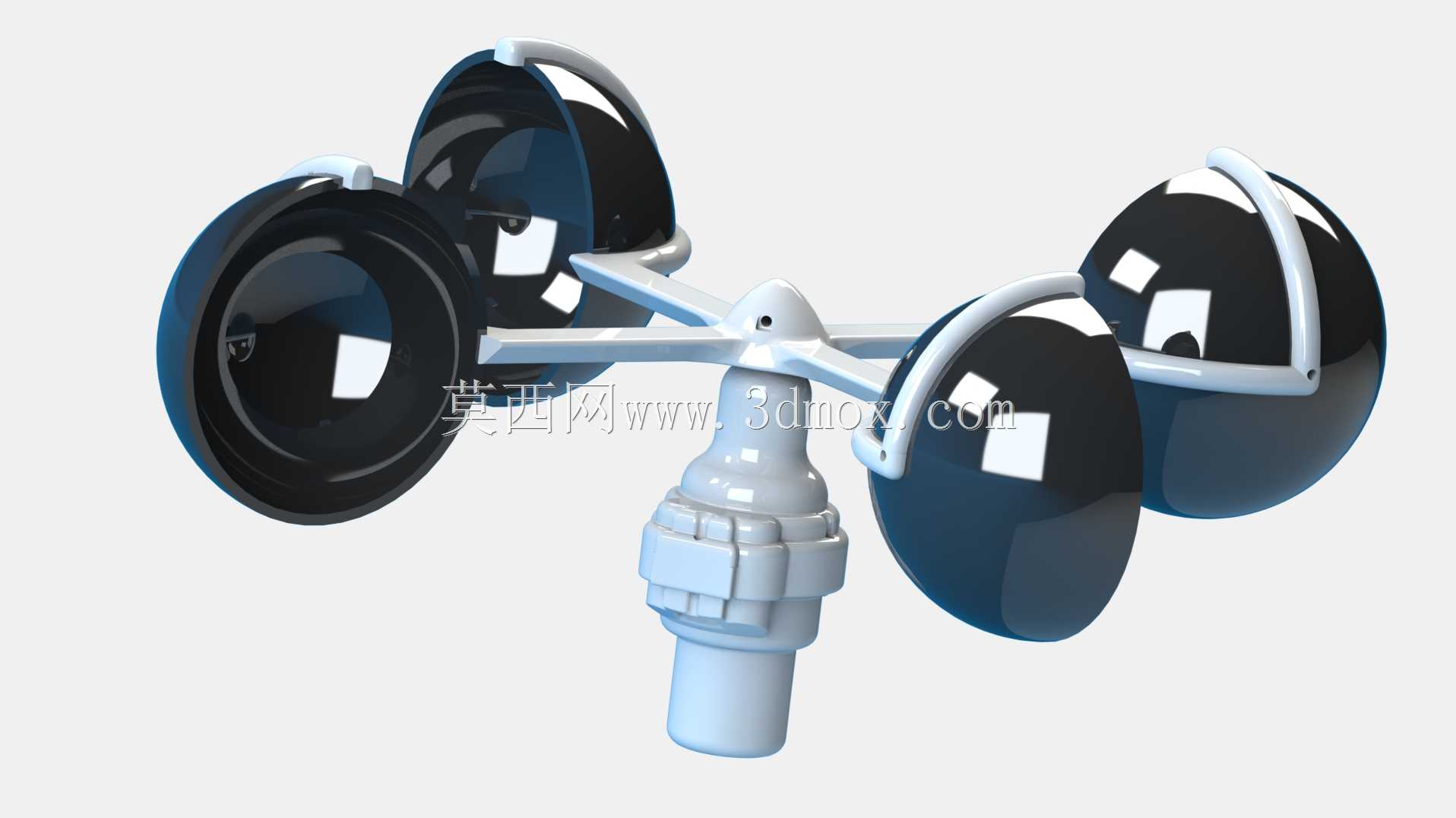

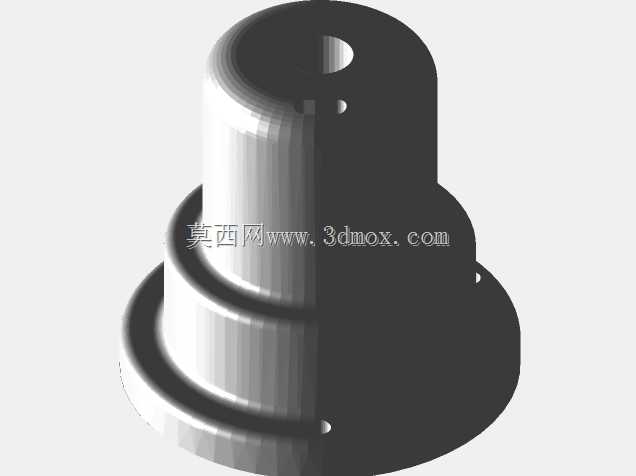

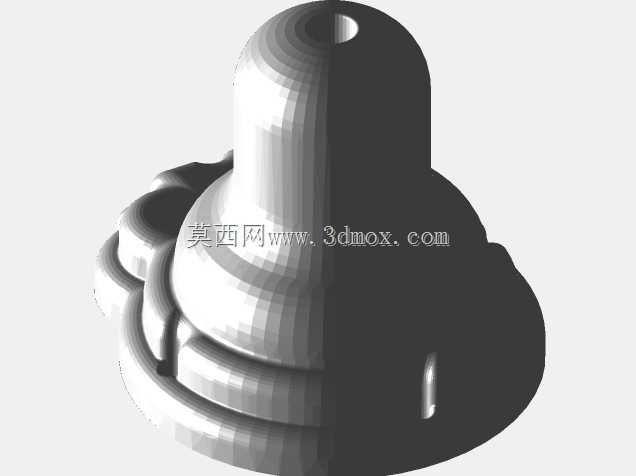

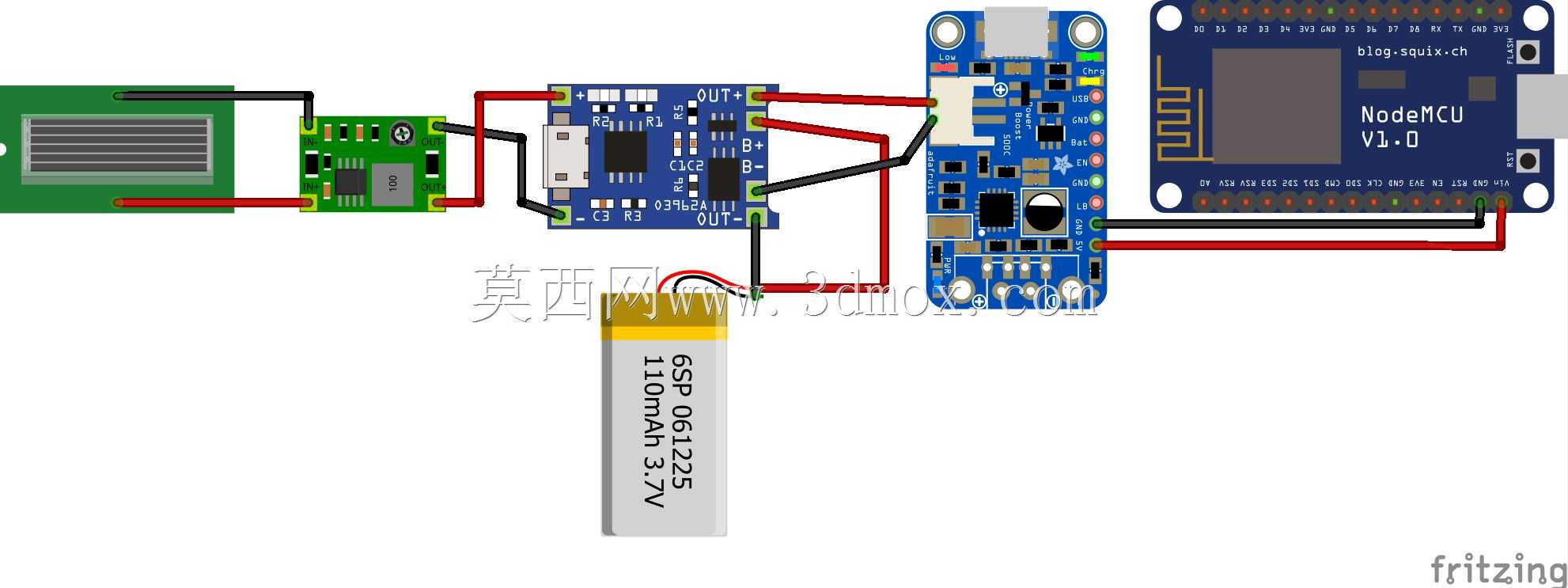

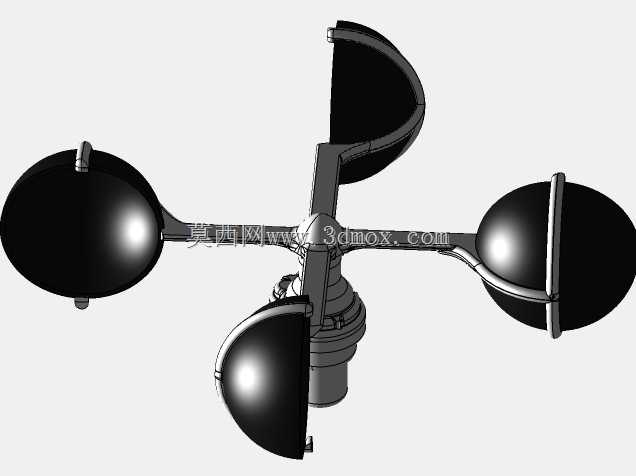

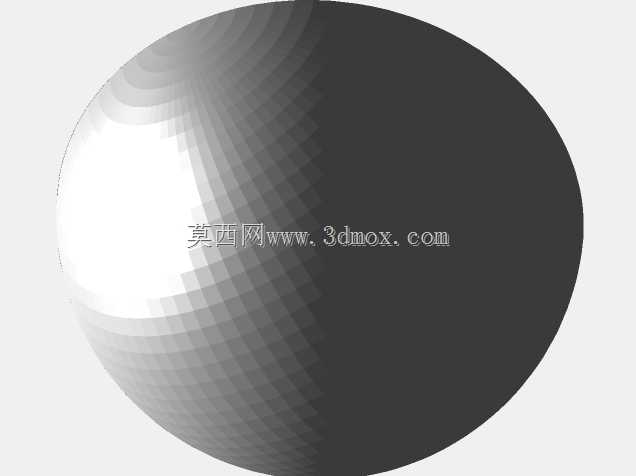

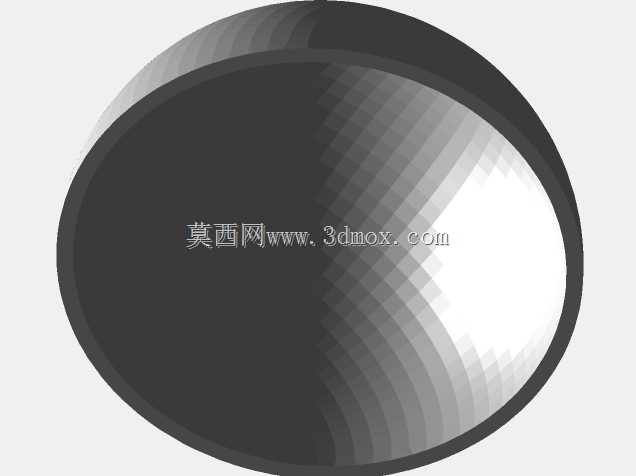

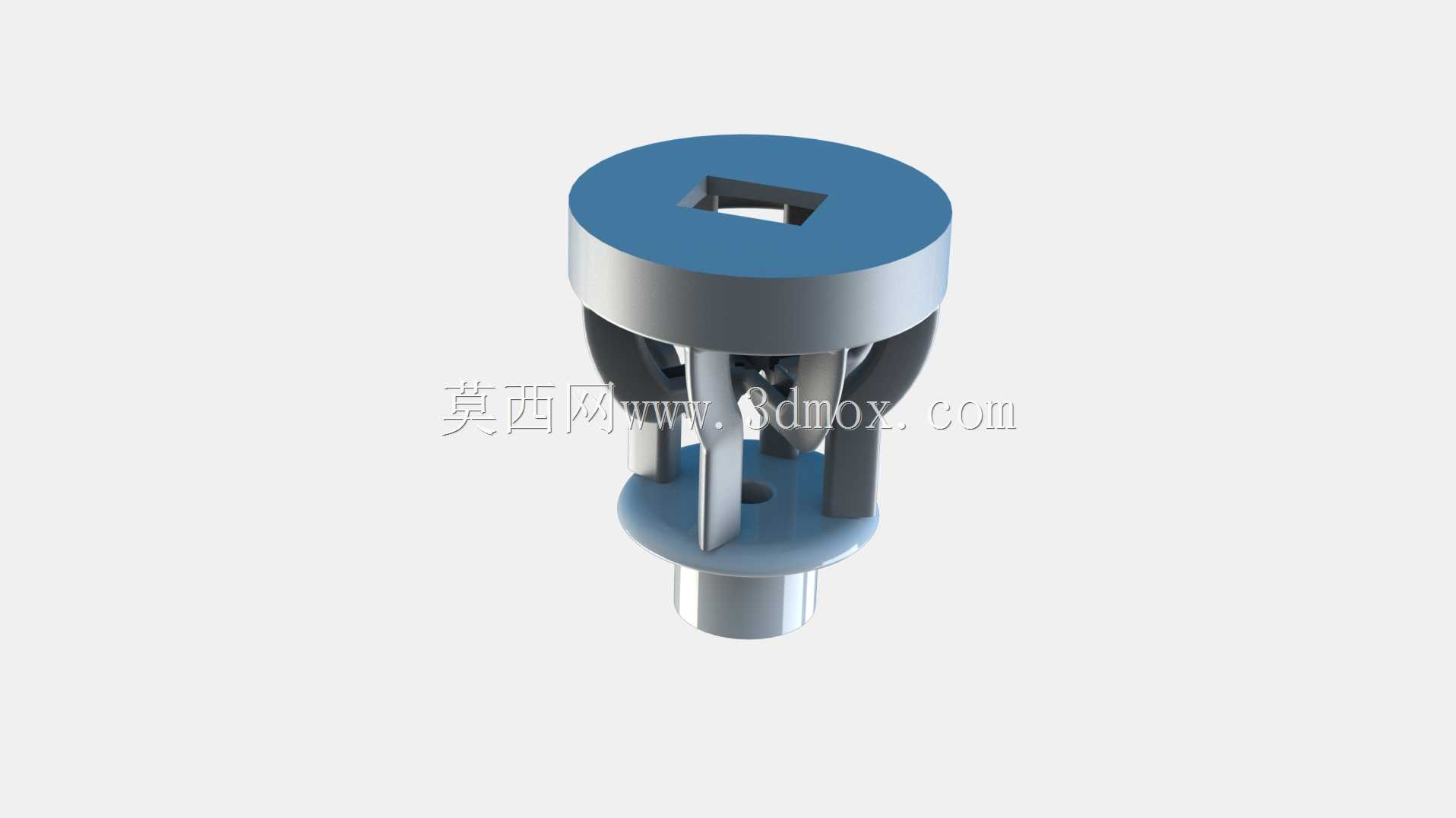

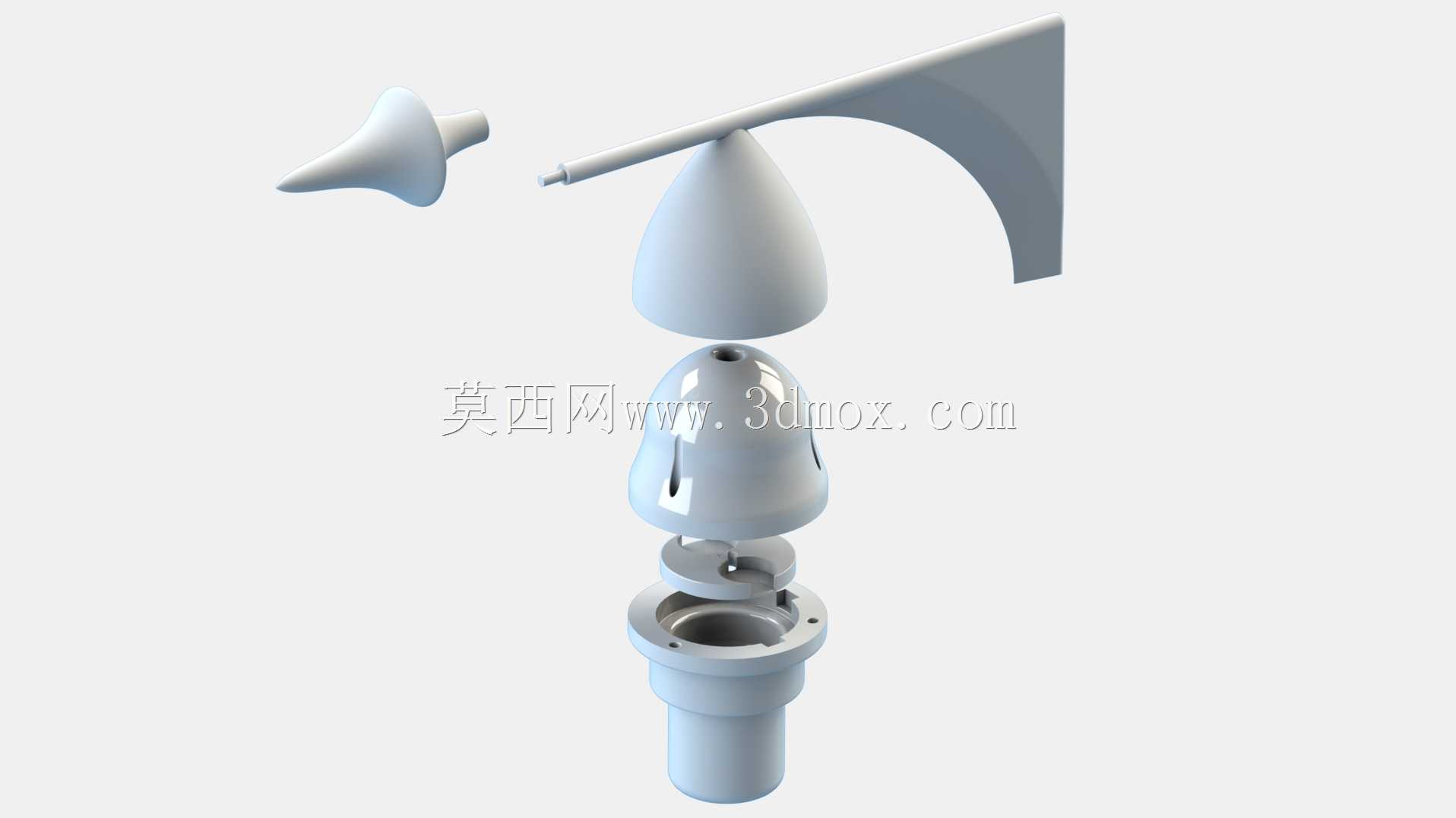

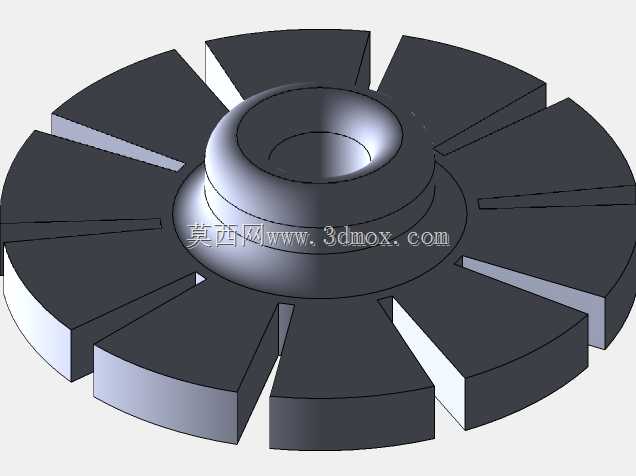

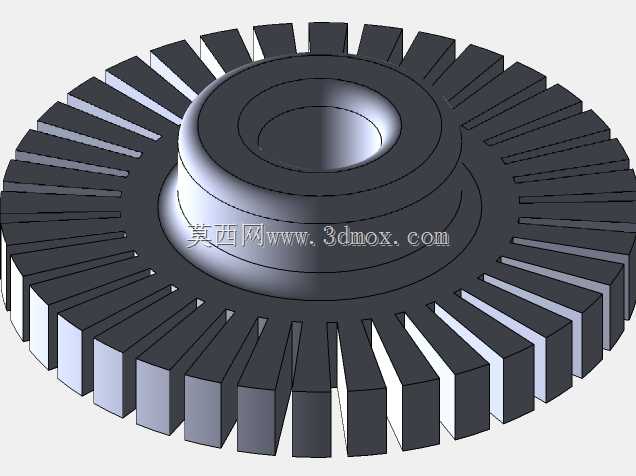

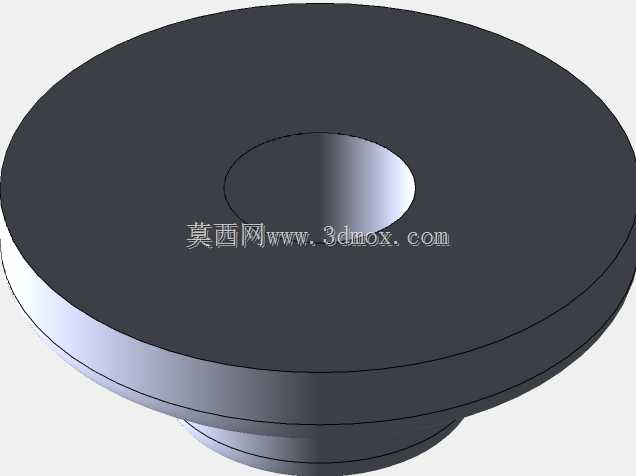

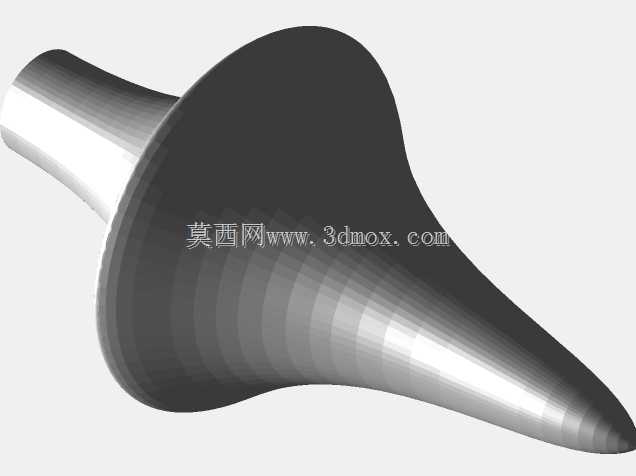

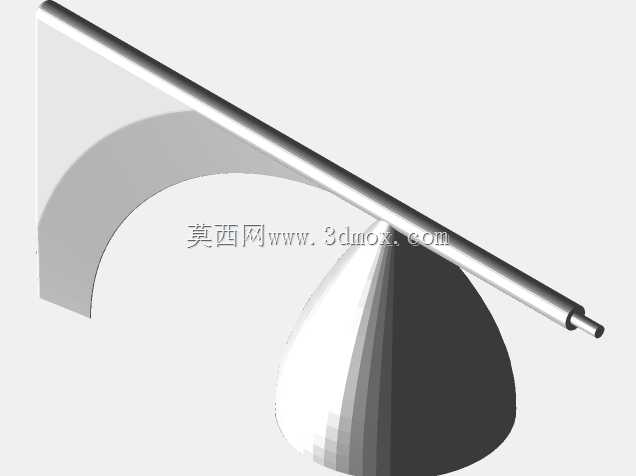

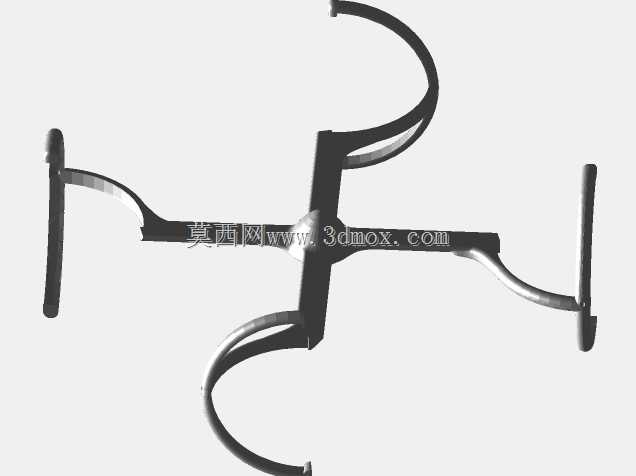

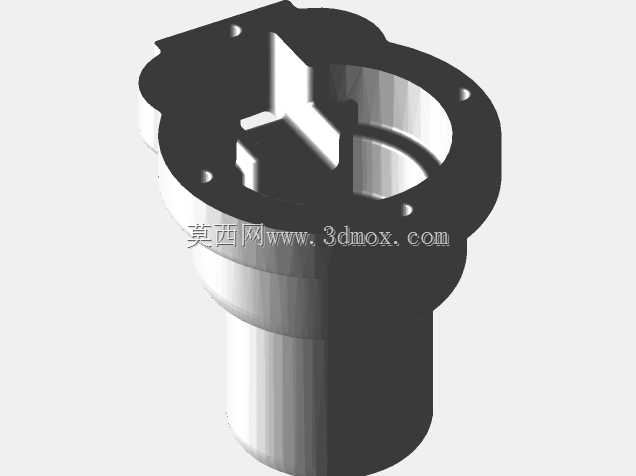

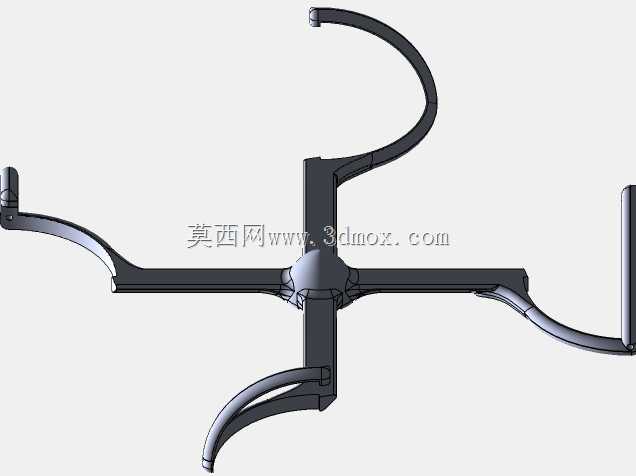

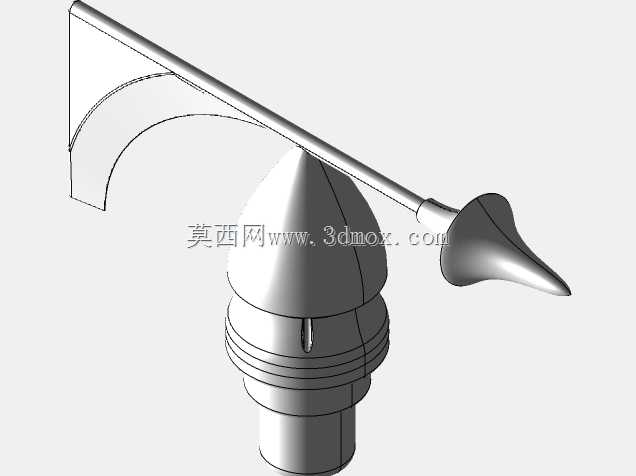

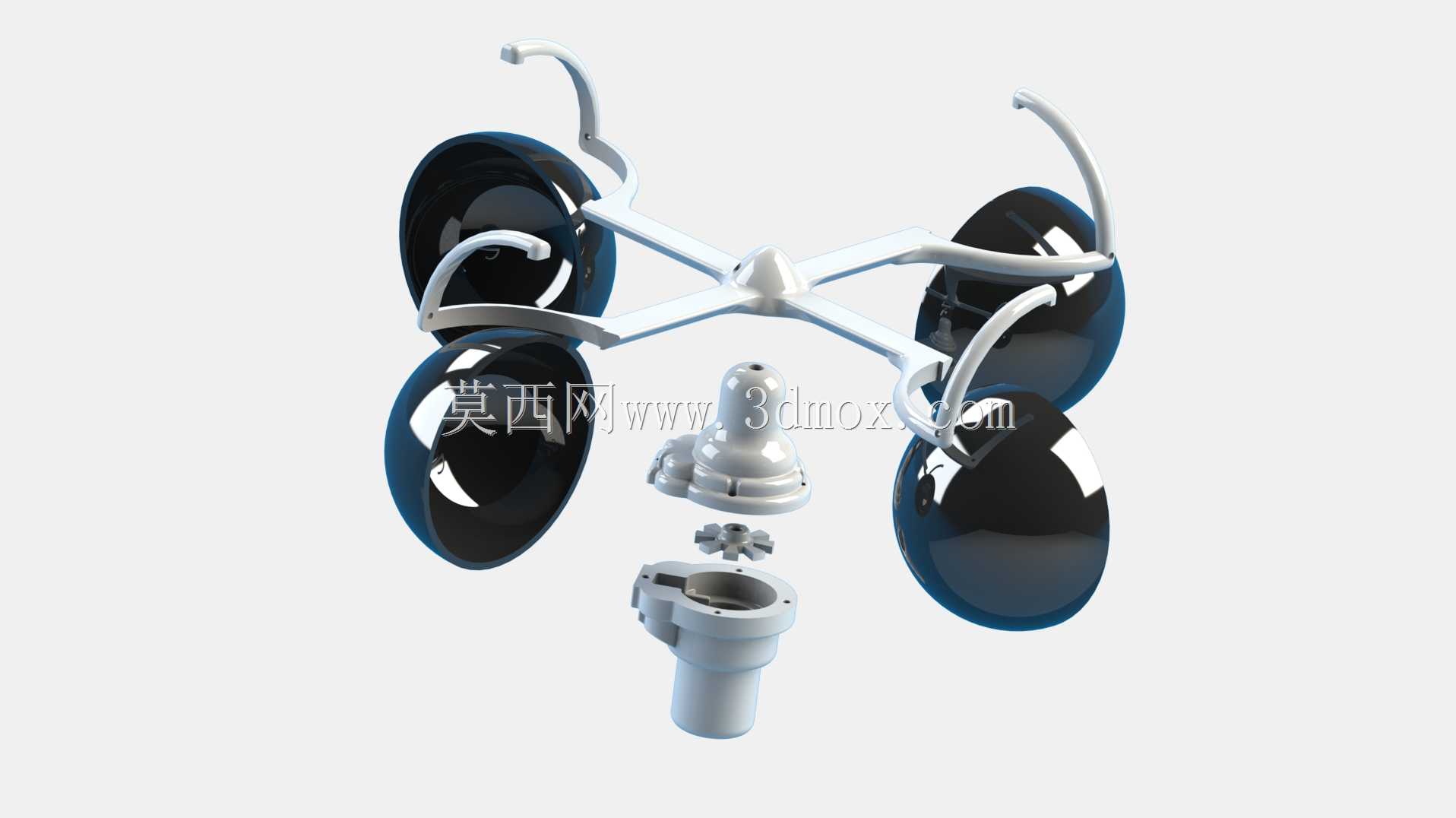

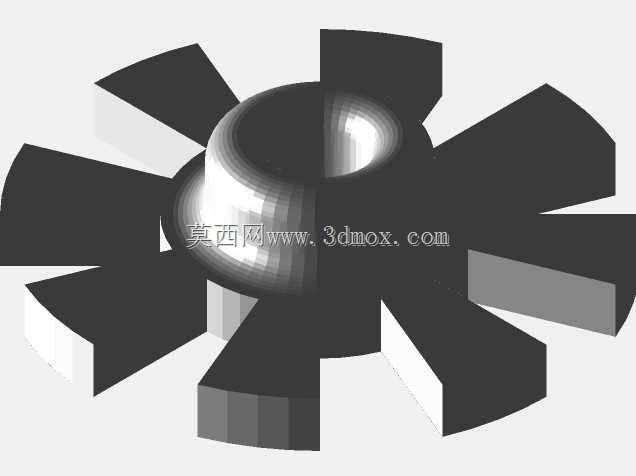

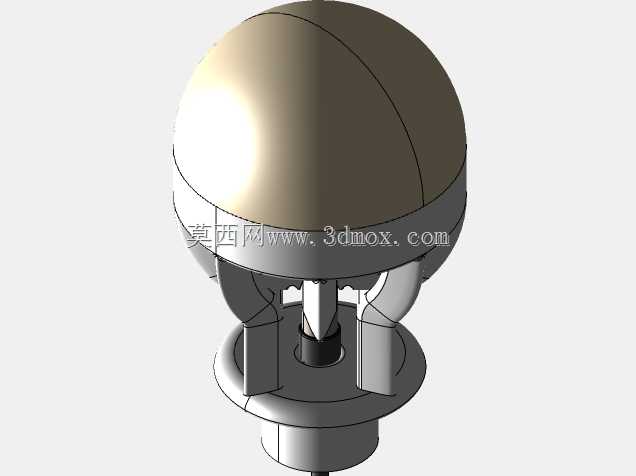

这套三杯式风速采集结构，主要面向户外小型气象监测站点、农业田间环境监测、光伏电站环境监测、工地扬尘监测配套等场景使用，核心作用是将实时风速转化为可采集的转动信号，为后端数据采集系统提供准确的风速输入参数。结构设计上采用经典的三杯式回转布局，三个半球形风杯沿回转中心呈120度均布，这种布局的优势在于无论风向从任意水平方向吹来，都能在风杯两侧形成稳定的压力差，驱动回转组件顺畅转动，不存在风向死区，相比两叶式结构启动风速更低，低速风场下的测量线性度更优。风杯与中心回转支架采用刚性连接，支架根部做了圆弧过渡处理，避免应力集中，同时降低风阻带来的转动损耗。下部的安装基座做了阶梯式轴段设计，预留了标准的传感器安装腔，可适配霍尔式、光电式等常用转速采集元件，基座外壁设计有环形安装凸台与锁紧卡槽，既可以通过法兰盘固定在气象站立杆顶端，也可以配合抱箍直接固定在竖杆上，安装适配性较强。设计过程中重点考虑了户外长期使用的可靠性，风杯的半球形曲面做了等壁厚处理，转动惯量经过匹配计算，既保证微风状态下可以顺利启动，也能在强风工况下避免转动惯量过大导致的过冲误差，回转支撑部位预留了密封结构安装位，可加装防尘防水密封圈，适配户外雨雪、沙尘等复杂工况。整体结构的安装边界控制合理，回转半径适配常规小型气象站的安装间距，不会与同杆安装的风向传感器、温湿度传感组件产生运动干涉，基座的安装接口兼容市面主流气象监测立杆的通用尺寸，不需要额外定制转接件即可完成装配。风杯的曲面弧度经过反复校核，保证转动过程中气流可以顺畅从杯体表面流过，减少紊流带来的转速波动，提升测量稳定性。
