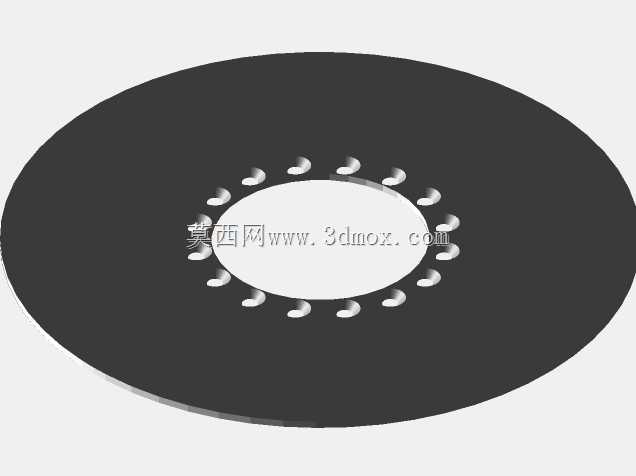

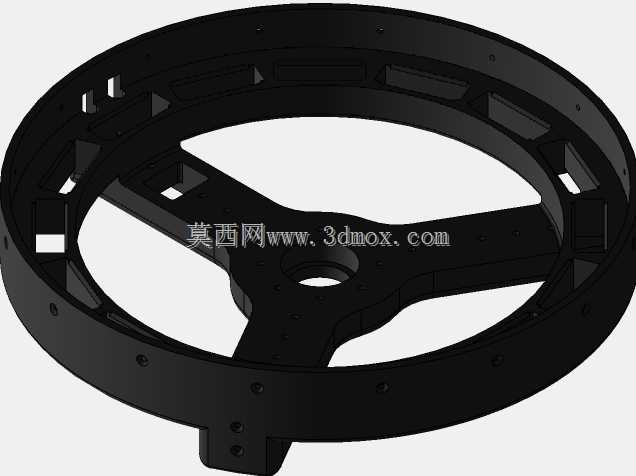

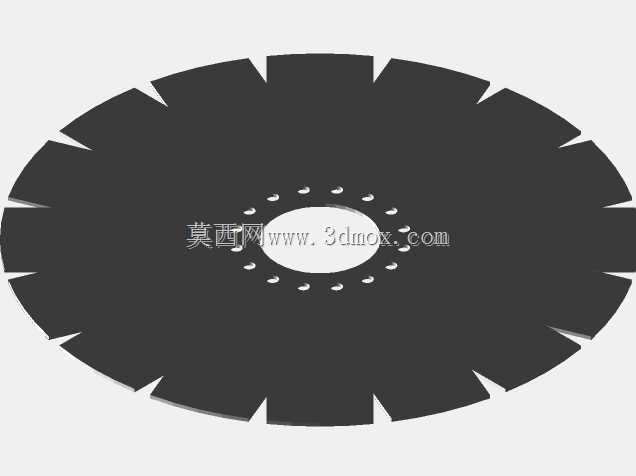

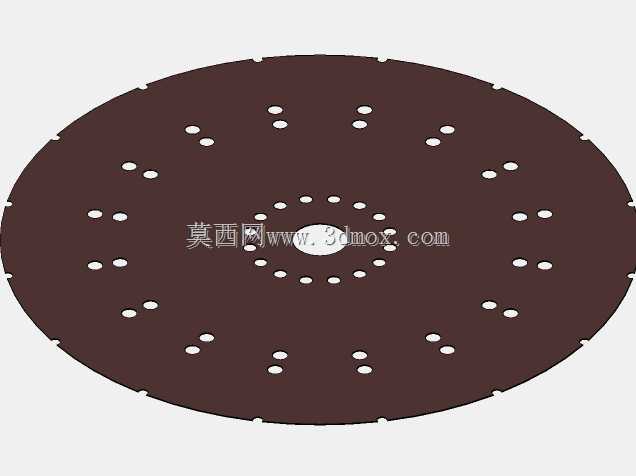

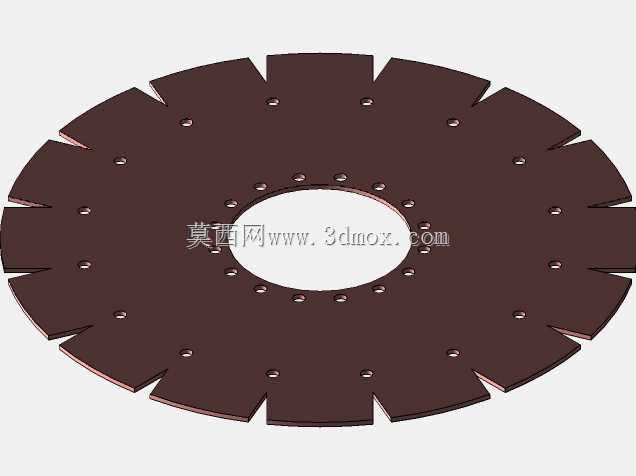

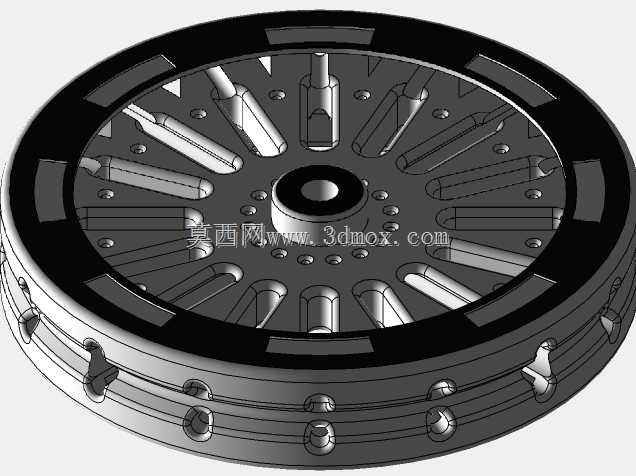

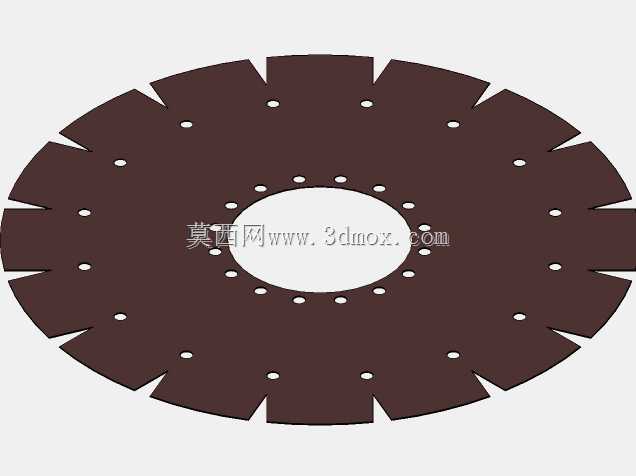

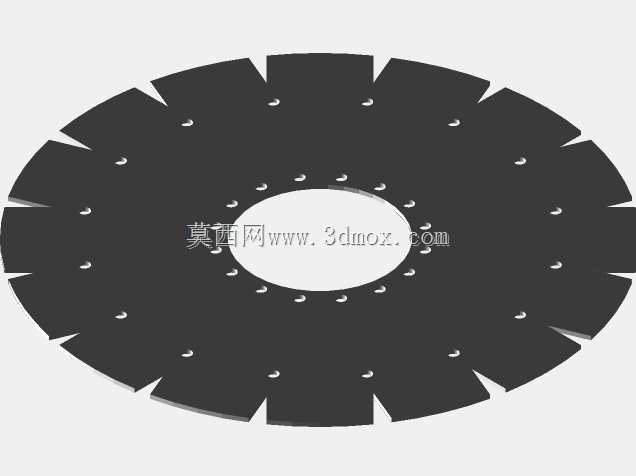

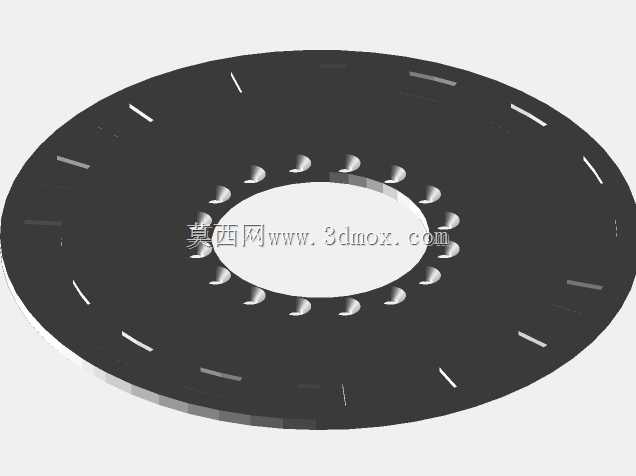

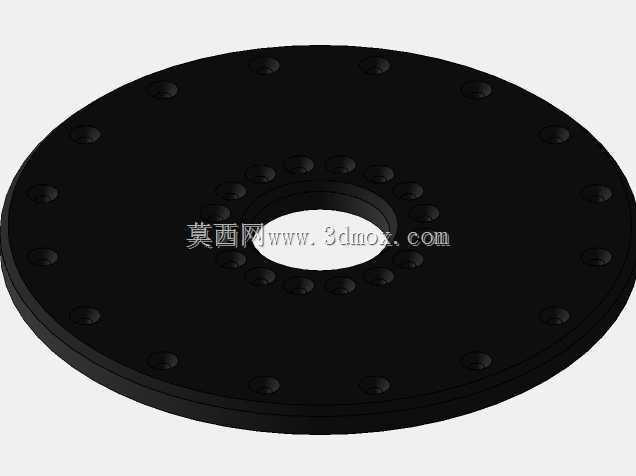

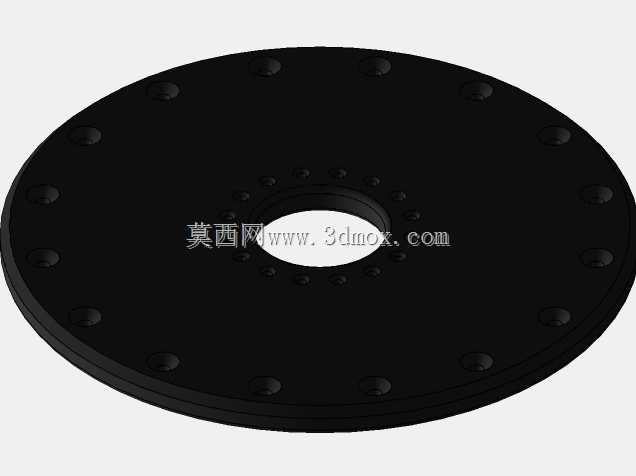

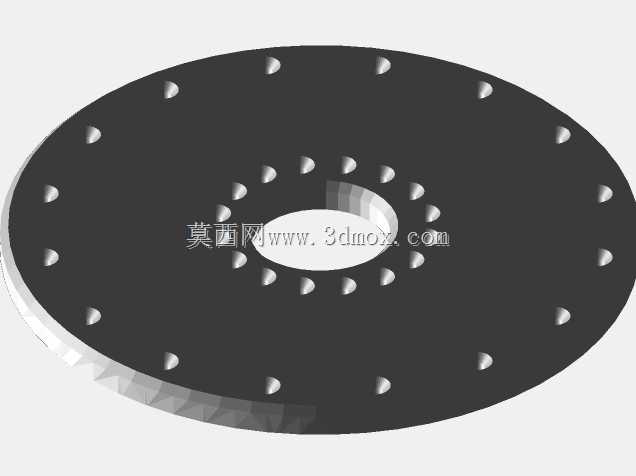

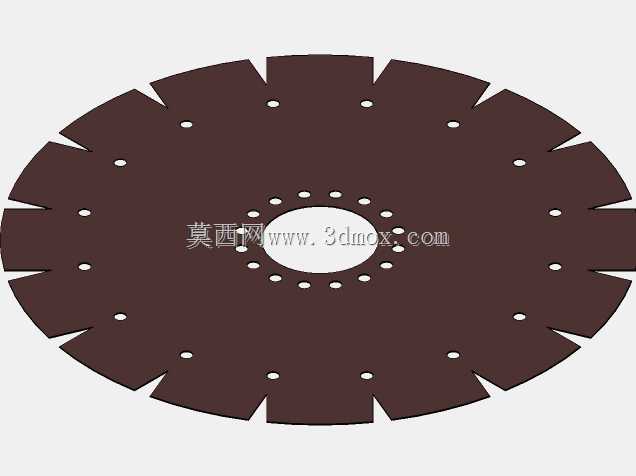

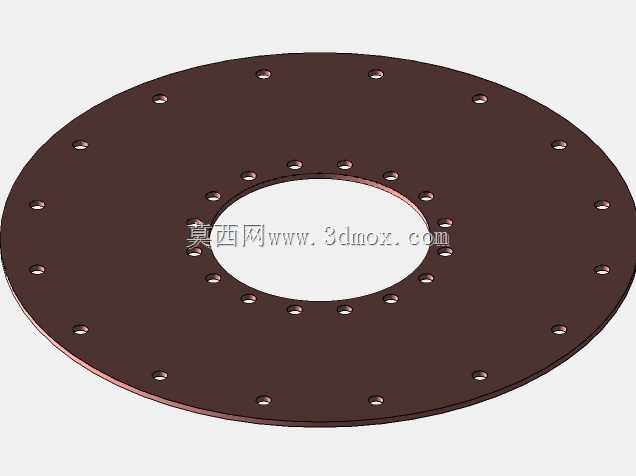

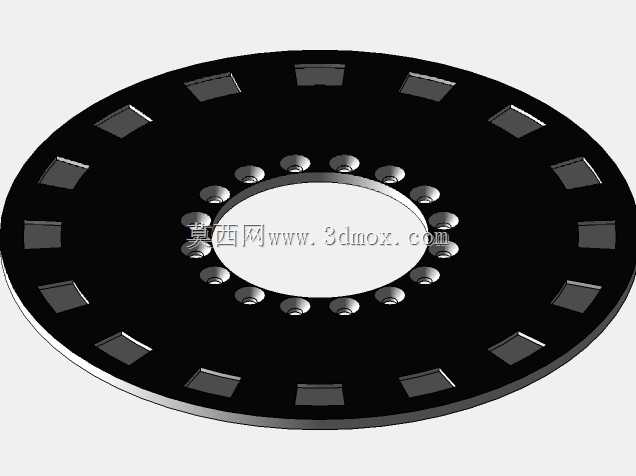

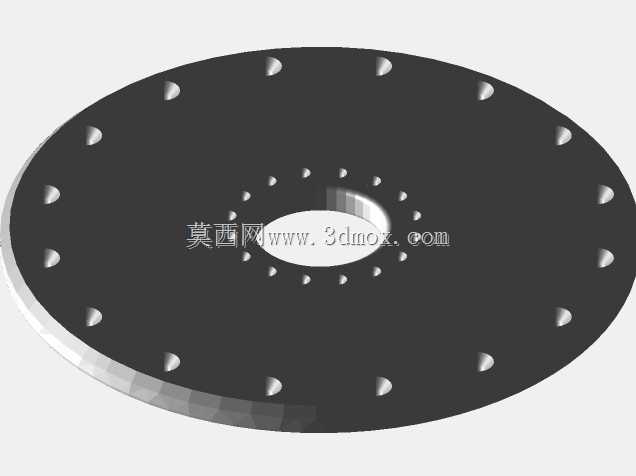

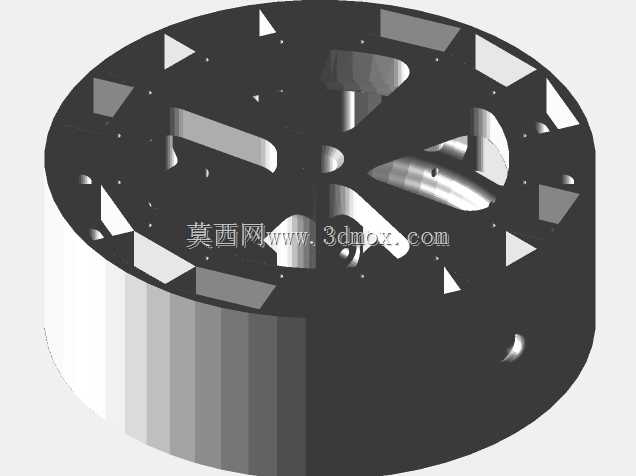

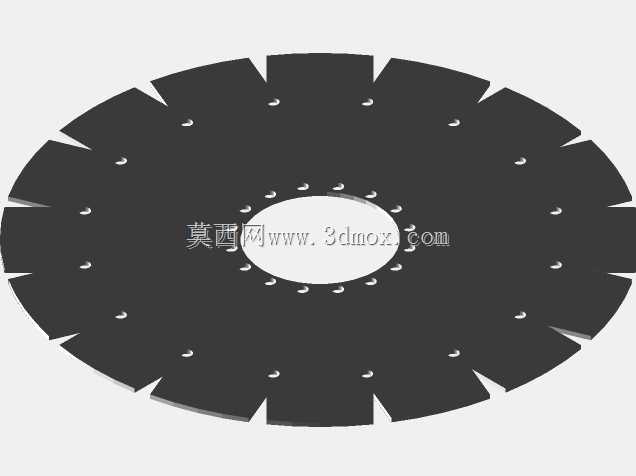

该圆盘构件是贝迪尼能量转换装置的核心转动部件,在小型离网发电系统、教学演示实验装置、低功率能量收集设备中承担磁路耦合、转动定位的核心作用。实际应用场景中,这类构件多搭配永磁体、线圈绕组组成完整的能量转换单元,可用于低功耗传感节点的自供电模块、物理教学中的电磁感应演示装置,也可作为爱好者搭建自由能实验装置的核心转动基体。从功能特性来看,圆盘上的多组排布孔位分别承担不同作用:中心区域的密集小孔用于固定中心转轴与定位磁轭,保证转动过程中构件与转轴的同轴度,避免高速转动时出现动不平衡量;中圈区域的环形排布孔位用于安装永磁体,孔位的分度精度直接决定磁隙的均匀性,进而影响线圈切割磁感线的效率,减少转动过程中的磁阻波动;外圈的均布小孔用于做动平衡调校,可根据实际动平衡测试结果在对应孔位加装平衡配重,降低转动时的振动与噪音;圆盘边缘的微小缺口用于安装位置检测的触发元件,配合霍尔传感器实现转动位置的实时反馈,为线圈的通断时序提供触发信号。设计过程中首先要确定整体的安装边界,圆盘的外径尺寸需要匹配装置的外壳内部安装空间,避免转动时与线圈骨架、外壳内壁发生干涉,中心孔的直径与配合公差需要适配所选转轴的尺寸,通常采用过渡配合保证连接可靠性,同时要考虑拆装的便利性。孔位排布时需要遵循圆周均布的原则,所有安装磁体的孔位分度误差需要控制在极小范围内,避免因磁体位置偏差导致的径向力不均,同时要根据所选永磁体的尺寸确定孔的直径与深度,保证磁体安装后端面与圆盘表面齐平,减少转动过程中的空气阻力。选材上需要兼顾导磁性能与结构强度,非导磁区域采用轻质铝合金材质降低整体转动惯量,减少启动所需的初始扭矩,磁路导通区域可根据需求搭配导磁衬套提升磁通量利用率。实际装配时需要先完成中心孔与转轴的压装,再依次安装各位置的永磁体,完成后先进行低速动平衡测试,通过外圈的平衡孔调整配重,待动平衡精度达到要求后再装入整机进行磁隙调整,保证圆盘与两侧线圈的间隙均匀,避免转动过程中出现擦碰。这类构件的设计难点在于平衡转动惯量与结构强度,孔位过多会降低圆盘的整体刚性,高速转动时容易出现形变,孔位过少则会增加整体重量,提升驱动能耗,设计时需要通过有限元分析校核不同转速下的结构形变,确定最优的孔位数量与排布密度,同时要考虑加工工艺性,所有孔位尽量采用统一规格的刀具加工,减少换刀次数,提升加工效率。
- 上一篇:三杯式风速传感装置结构设计
- 下一篇:桌面级双轴联动平面书写绘图装置
- 全部评论(0)
- 模板大小: 156.43 MB
- 售价:5金币
- 下载次数: 74
- 系统要求: SOLIDWORKS,STL,Other,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,STEP / IGES,SOLIDWORKS,STEP / IGES,STEP / IGES,SOLIDWORKS,Rendering,SOLIDWORKS,STL,SOLIDWORKS,STL,SOLIDWORKS,STL,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,STL,SOLIDWORKS,SOLIDWORKS,SOLI
- 软件分类: 通用机械零部件
