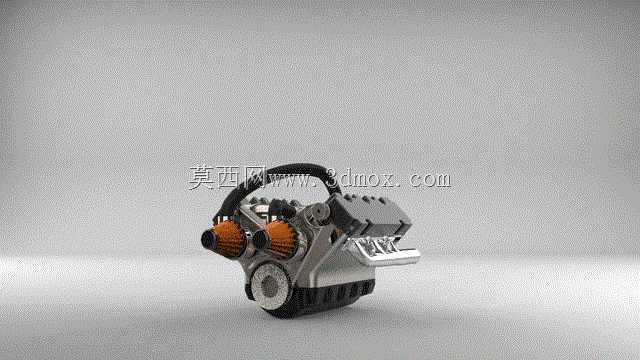

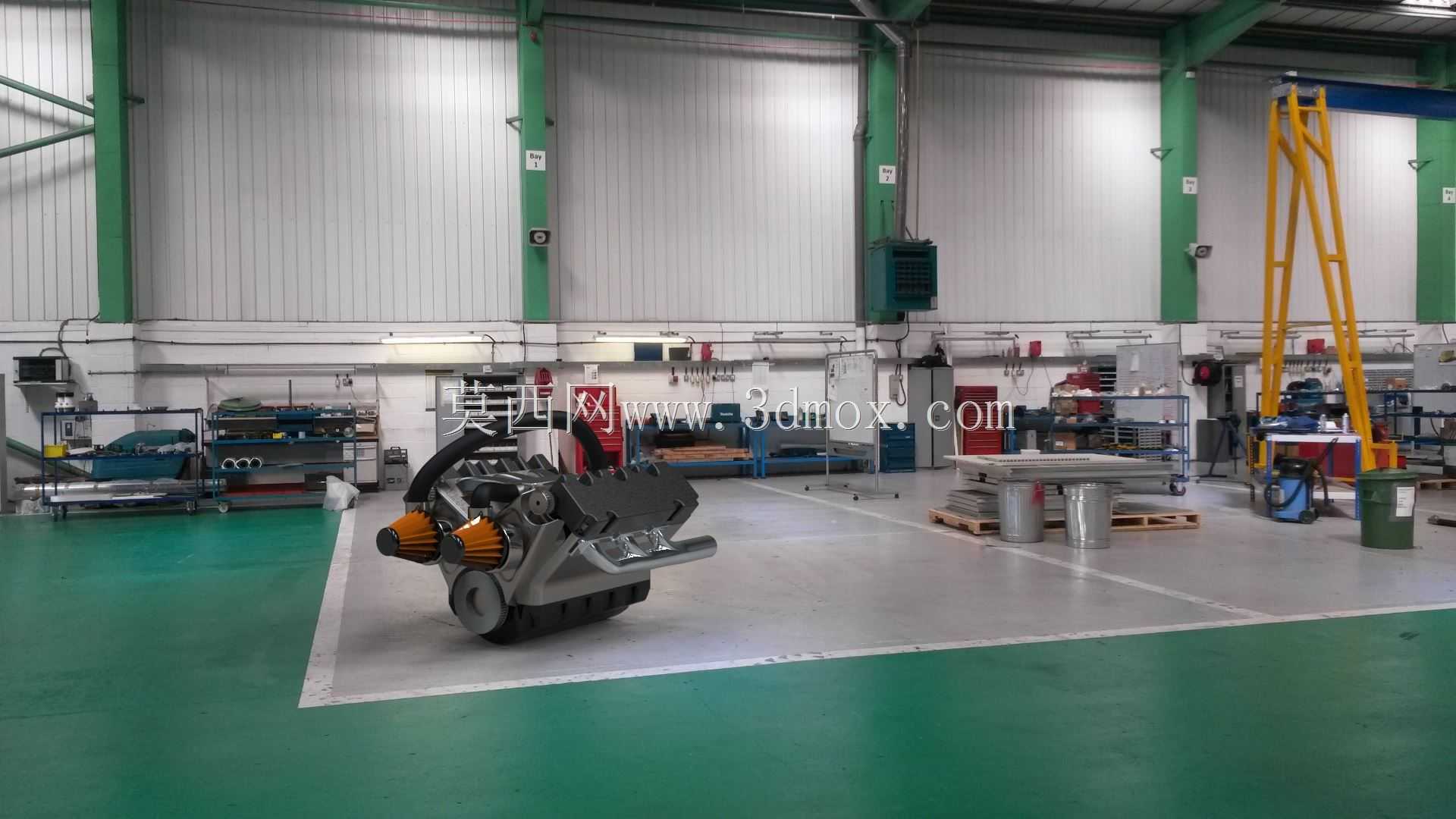

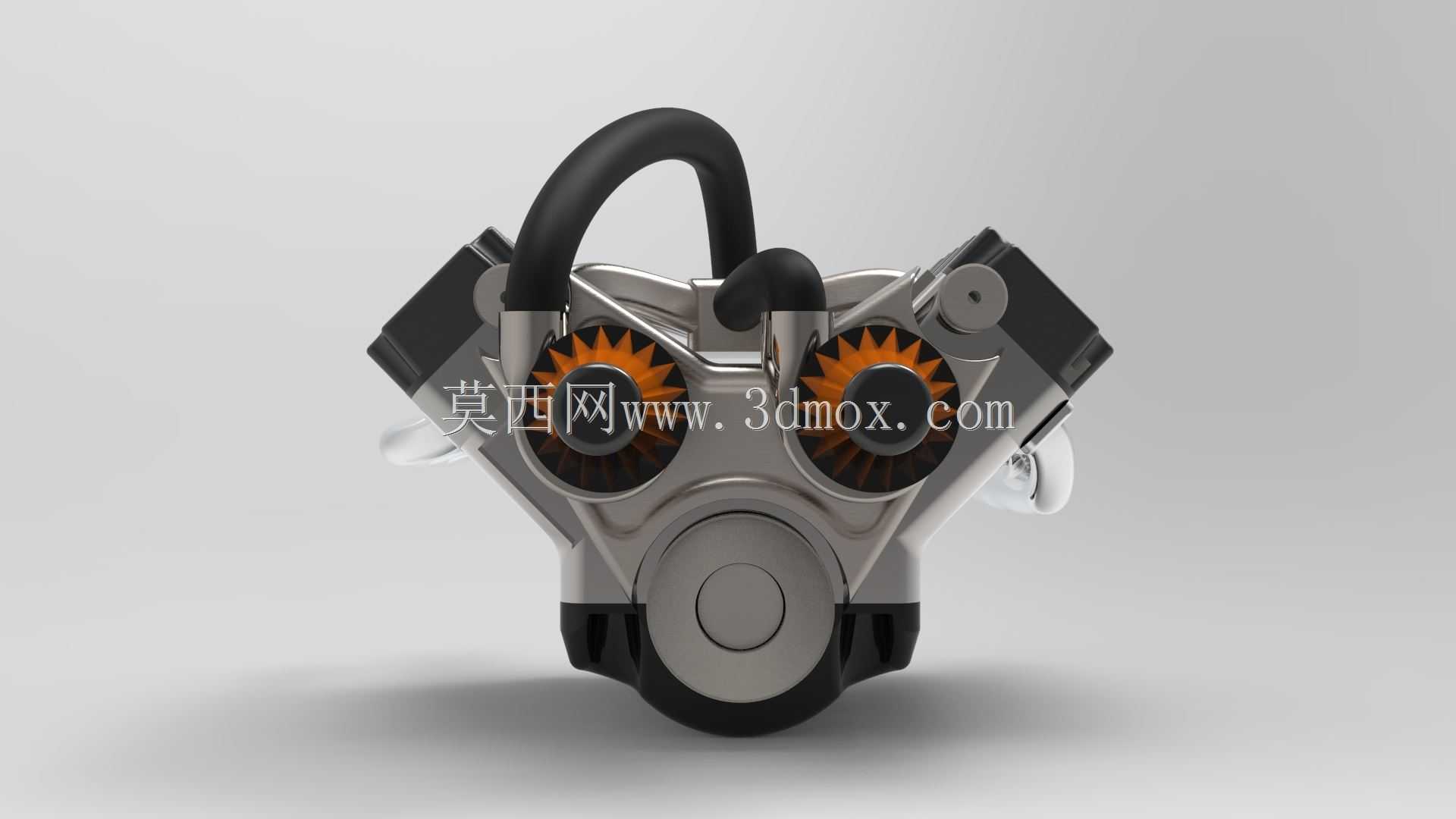

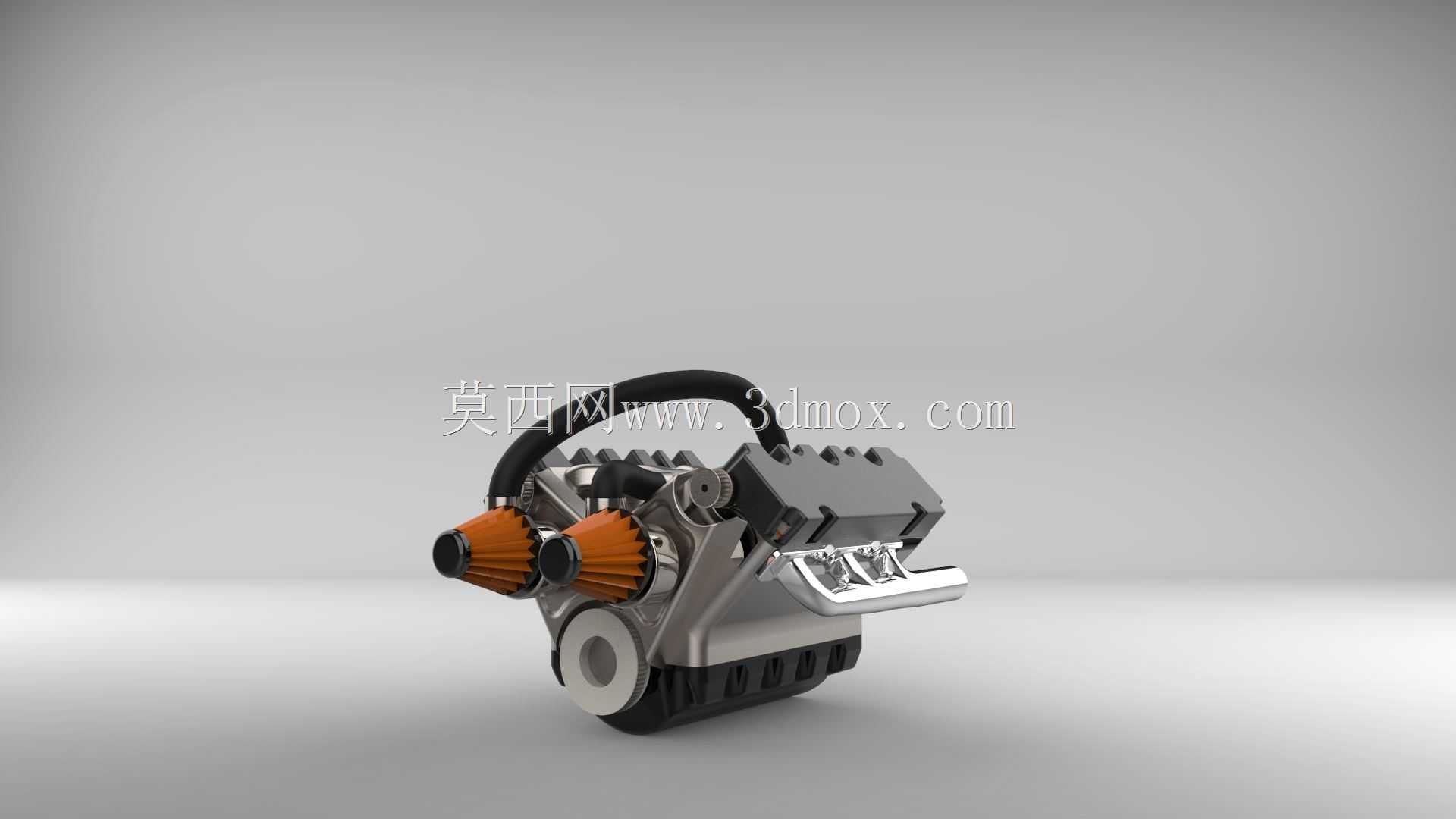

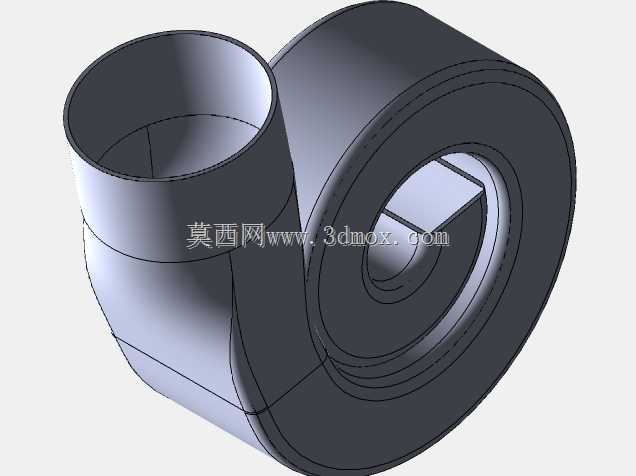

V型六缸发动机结构装配三维设计

在车用动力单元的开发流程中，V型六缸动力装置的结构设计一直是平衡动力输出平顺性与机舱布置空间的核心选型方向，这类动力结构广泛搭载在中高端乘用车、轻型商用车辆以及小型工程作业设备上，相比直列六缸结构，V型布局能够将整机长度压缩近三分之一，大幅降低动力舱的纵向布置压力，同时两侧气缸呈夹角对称布置的形式，能抵消大部分活塞往复运动产生的一阶、二阶振动，减少额外平衡轴的配置需求，降低整机自重与运转阻力。

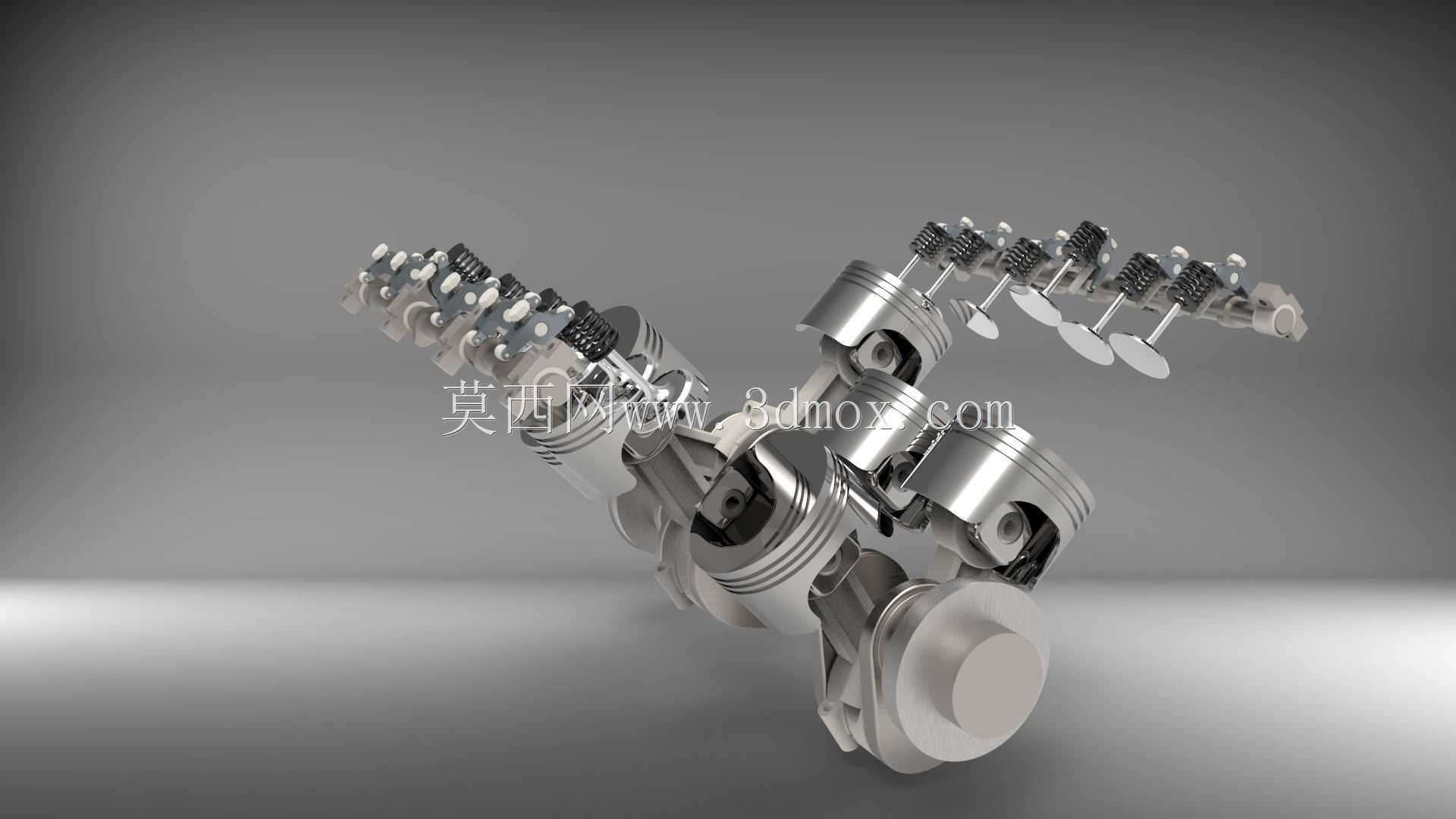

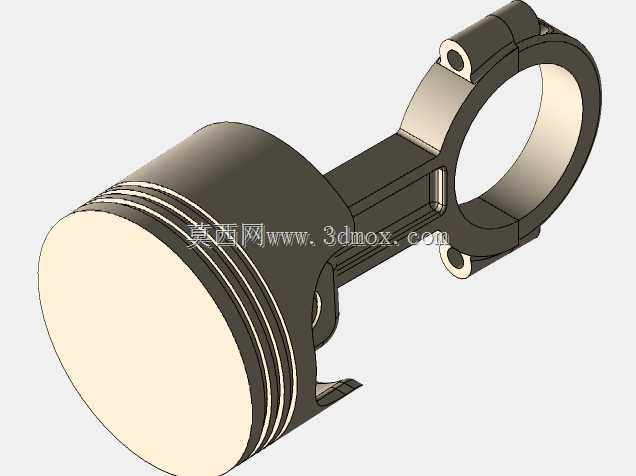

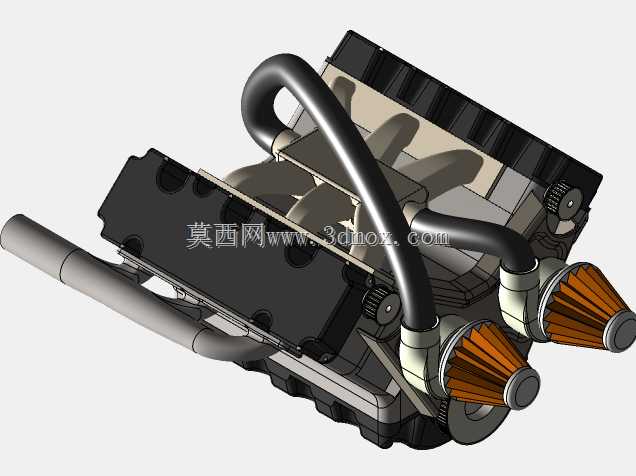

从实际装配逻辑来看，这套结构的设计围绕核心的曲轴输出端展开，两侧气缸体以固定夹角对称固定在曲轴箱上，活塞通过连杆与曲轴的曲柄销连接，每两个同侧气缸的连杆共用一个曲柄销位，在保证曲轴强度的前提下缩短了曲轴的总长度，减少高速运转下的曲轴挠曲变形风险。进排气通路的布置充分利用了V型夹角的中部空间，进气歧管布局在夹角内侧，能够缩短进气路径长度，降低进气阻力，提升充气效率，排气歧管则布置在缸体外侧，方便对接排气后处理装置，同时减少高温排气对机舱内部其他部件的热辐射影响。

在安装边界的考量上，整机的悬置点位分别布置在缸体前端、变速箱连接端以及两侧缸体下部，三个点位形成稳定的三角支撑结构，能够有效过滤运转过程中产生的振动传递到车架的路径，前端轮系的布置预留了发电机、空调压缩机、水泵等附件的安装位，各附件的传动带轮处于同一平面，避免运转过程中出现皮带偏磨、异响的问题。设计过程中对各部件的装配间隙做了充分校核，活塞处于上止点时与气缸盖的燃烧室间隙控制在合理范围，既保证压缩比满足设计要求，又避免活塞运动过程中与气门发生运动干涉。

这类结构的装配建模过程，能够帮助设计人员清晰理解动力总成的层级装配关系，从单个零件的定位约束到子部件的组装逻辑，再到整机的合装精度控制，每一步的约束设置都对应实际生产中的装配工艺顺序，比如先完成曲轴与缸体的合装，再依次装入活塞连杆组、气缸盖、配气机构、进排气部件以及外围附件，建模时的装配顺序完全匹配实际生产的装配流程，能够为后续的工艺拆解、工装设计提供直观的三维参考。同时在建模过程中可以直观验证各部件的运动干涉情况，比如曲轴旋转过程中连杆与缸体的间隙、气门开启过程中与活塞的安全距离、正时系统运转时的张紧度是否合理，这些验证工作能够在设计阶段提前规避后续样机试制中可能出现的结构冲突问题，减少反复改模的成本，缩短开发周期。
