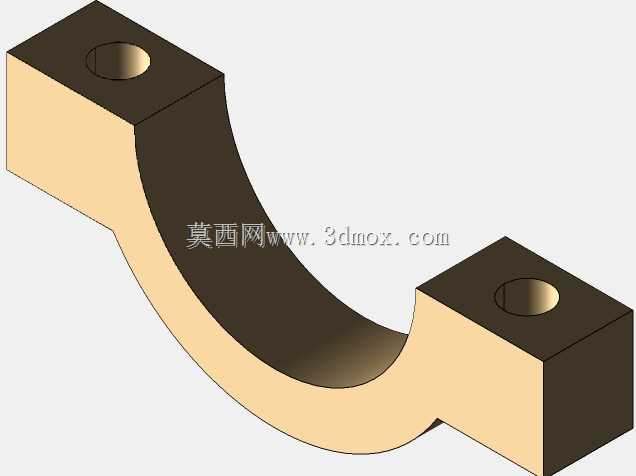

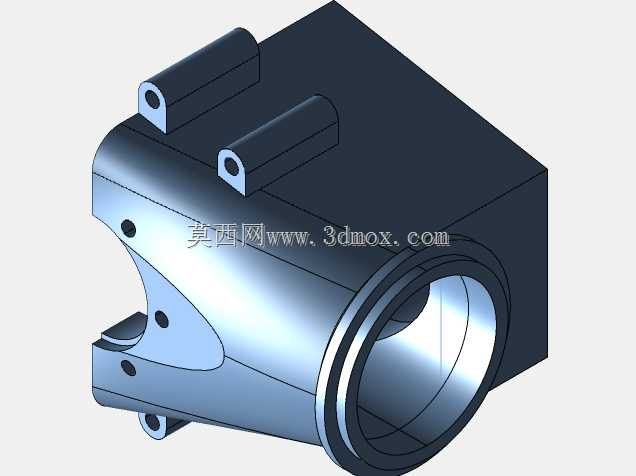

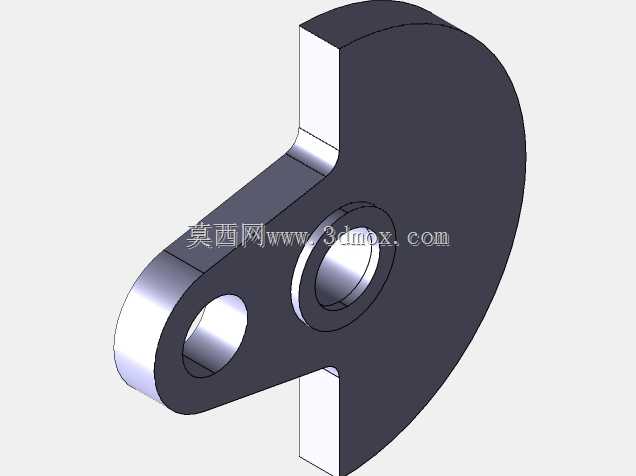

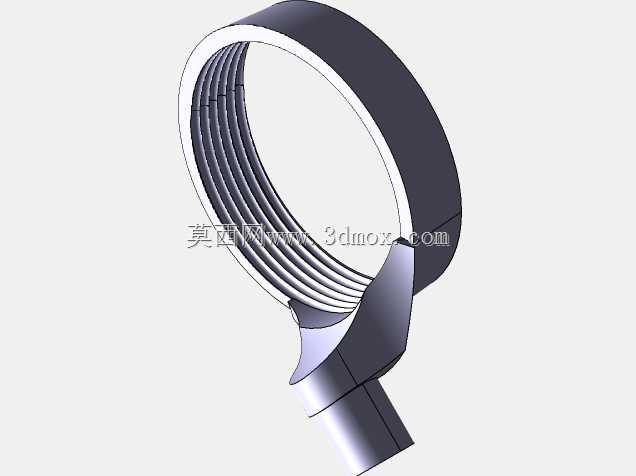

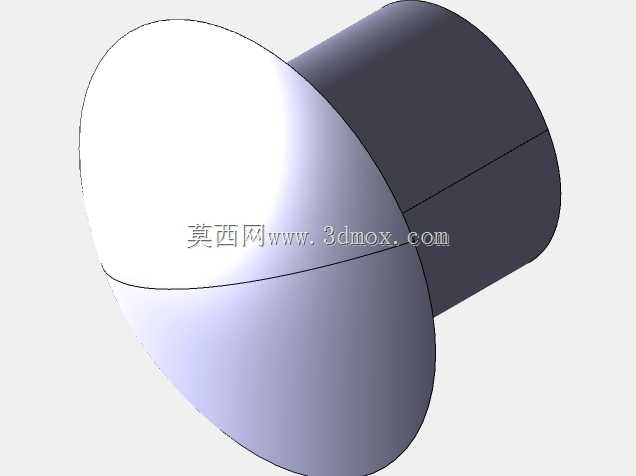

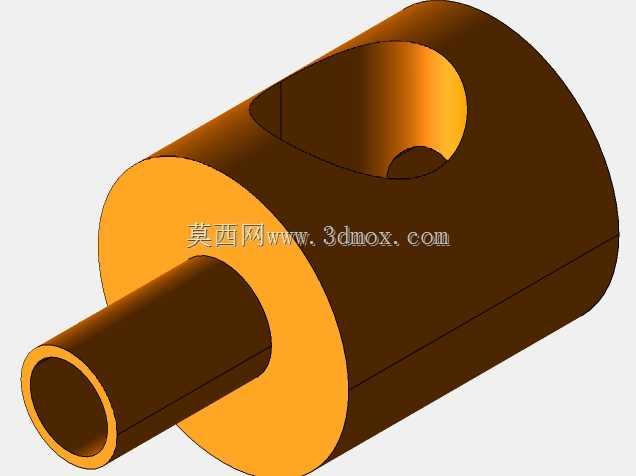

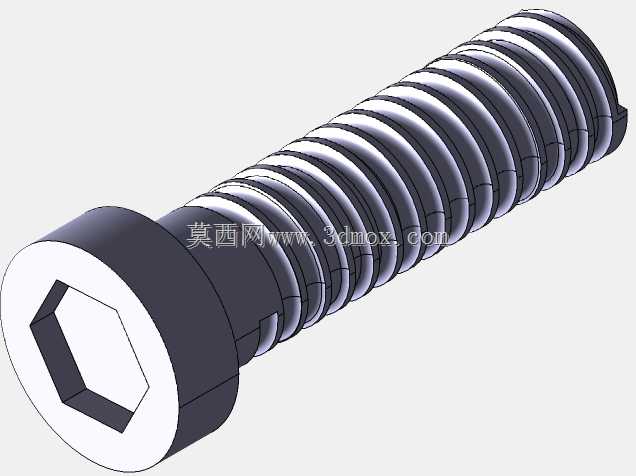

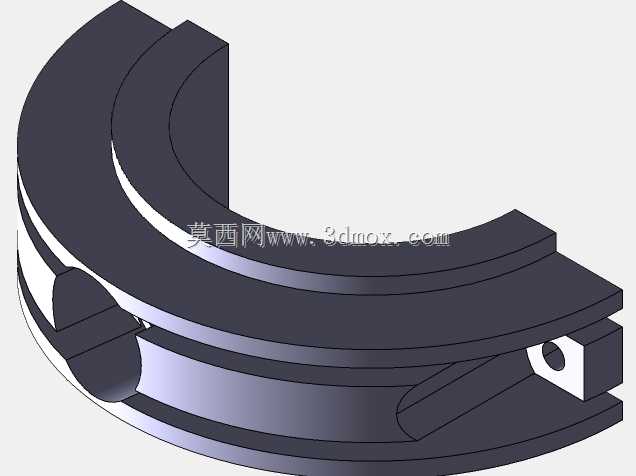

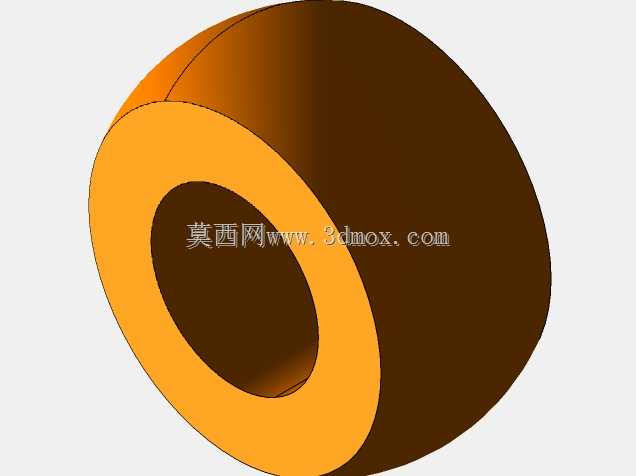

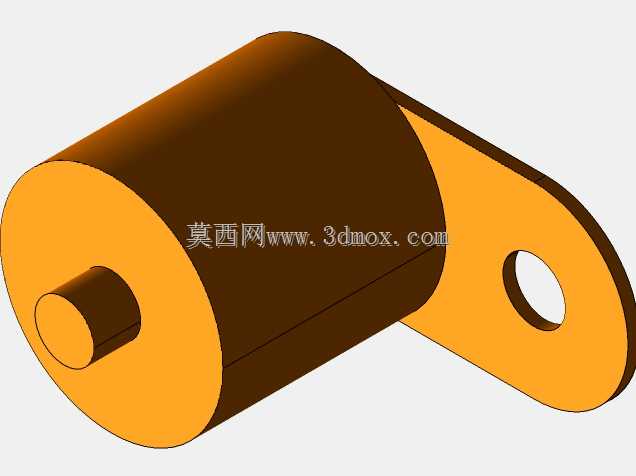

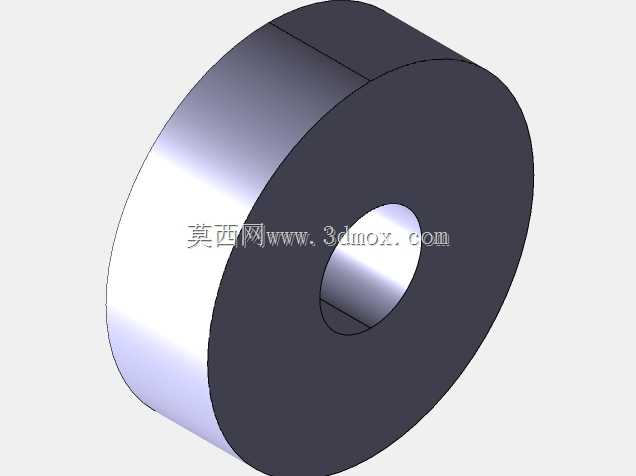

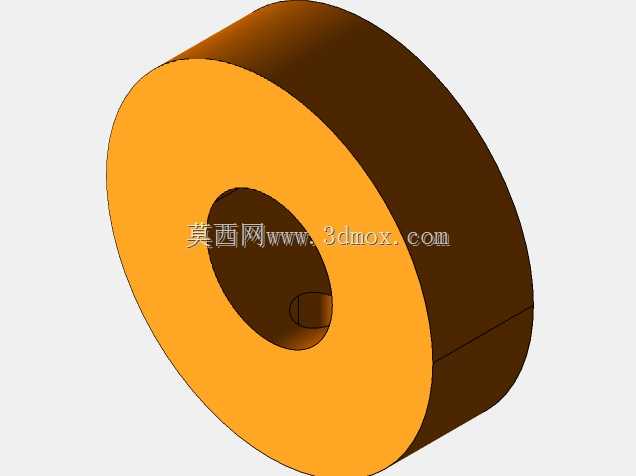

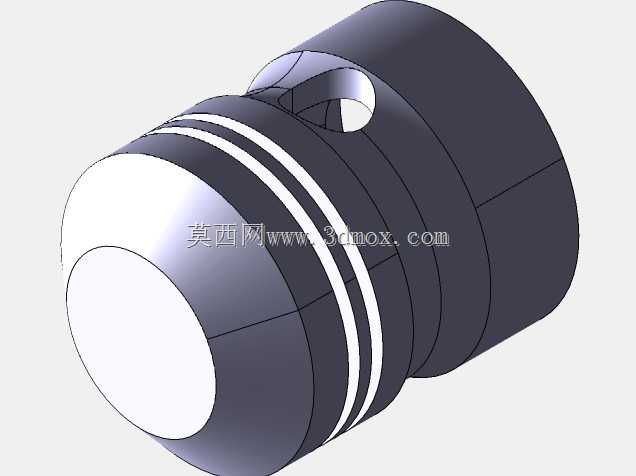

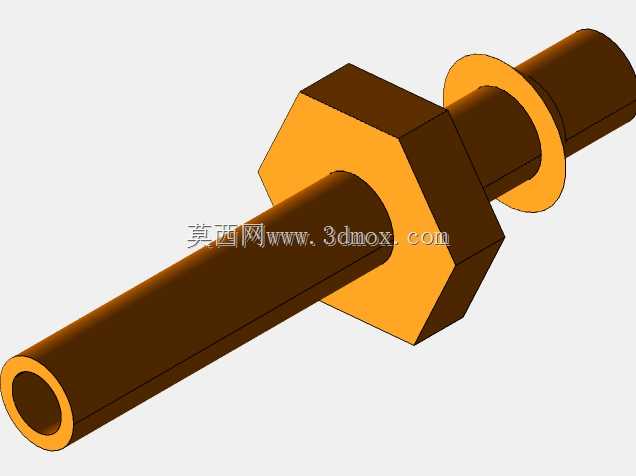

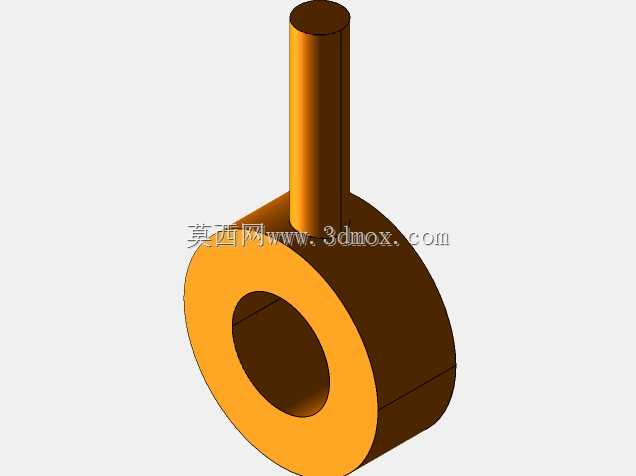

barr和Stroud套筒阀式动力装置结构

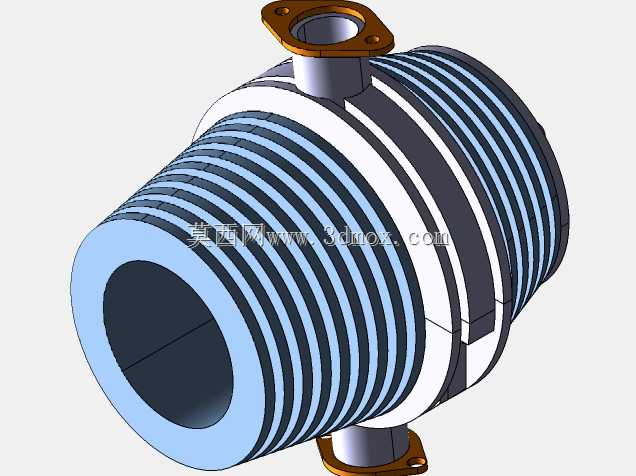

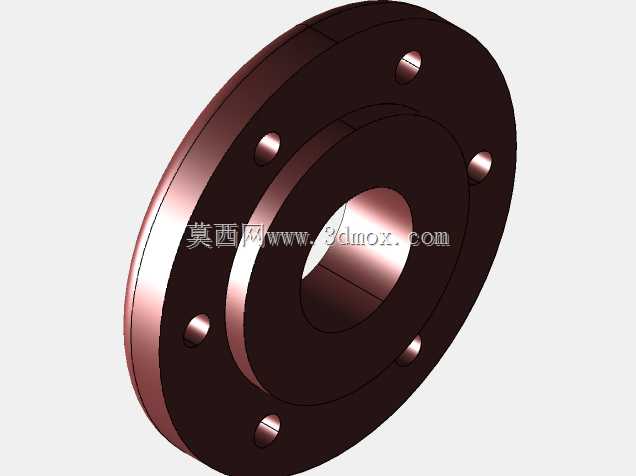

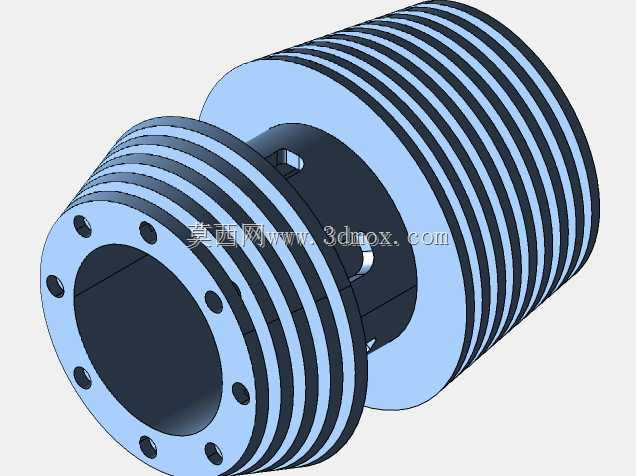

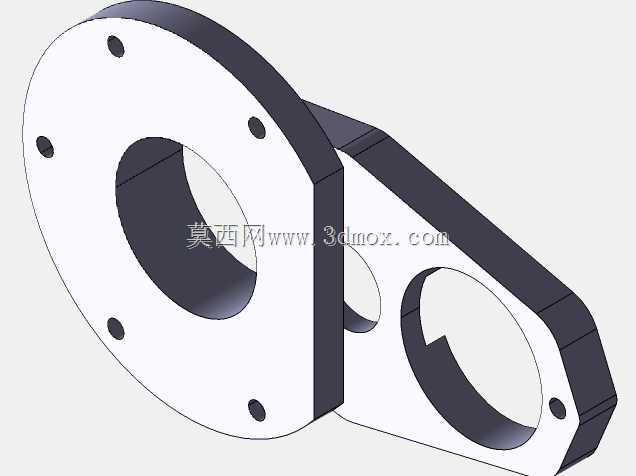

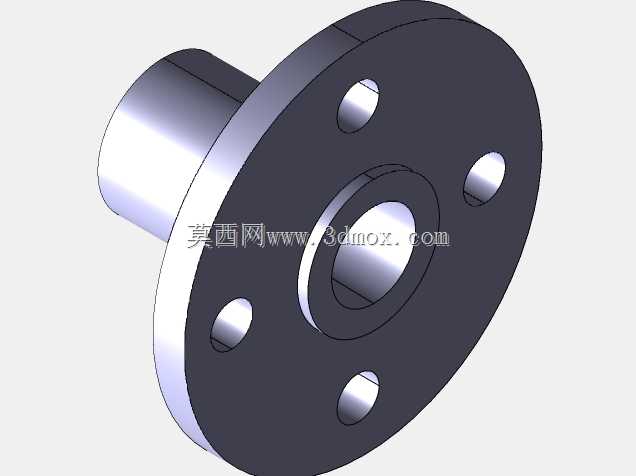

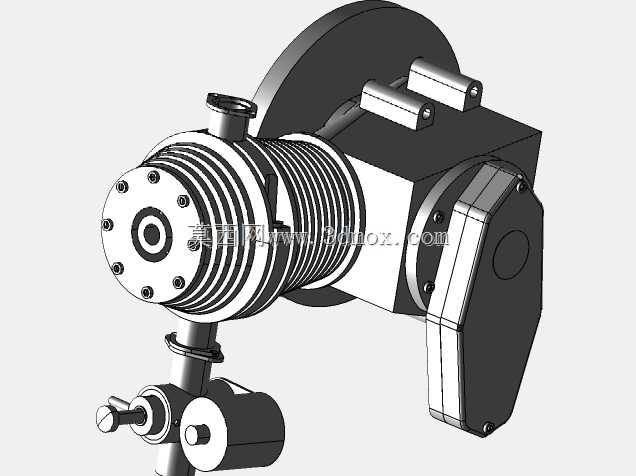

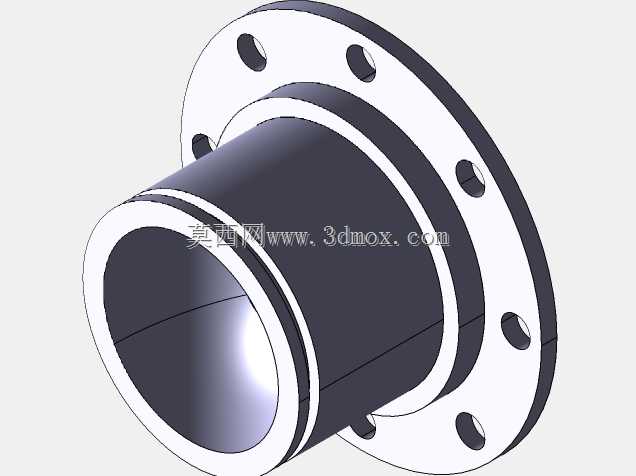

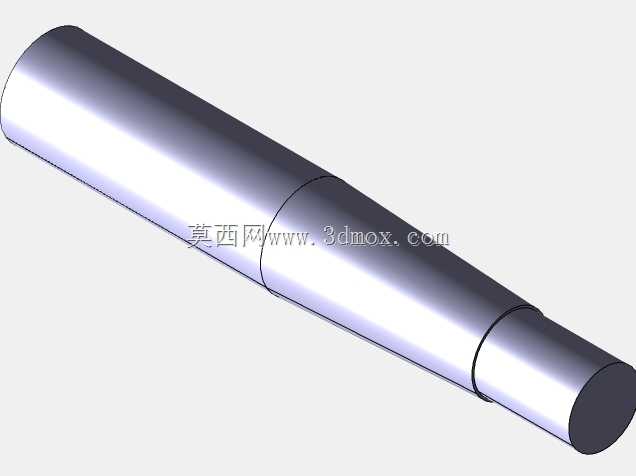

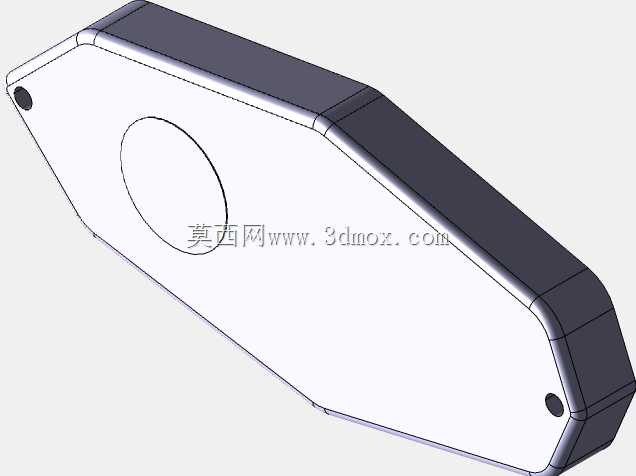

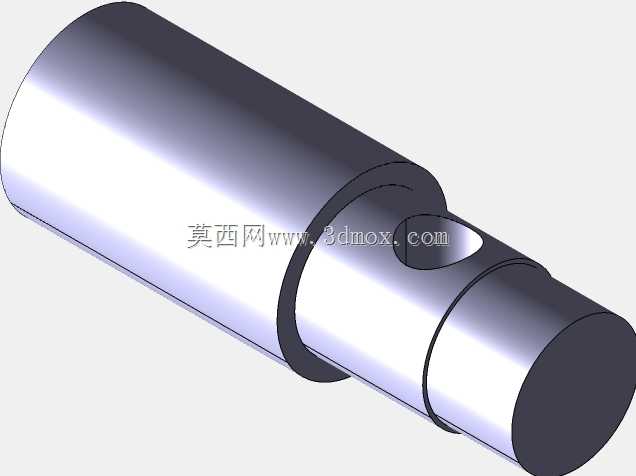

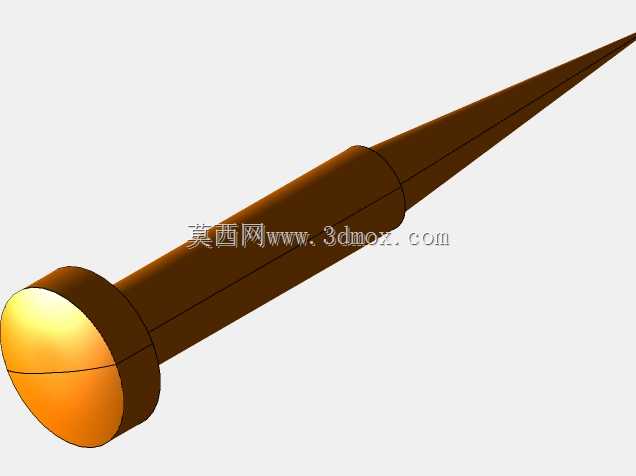

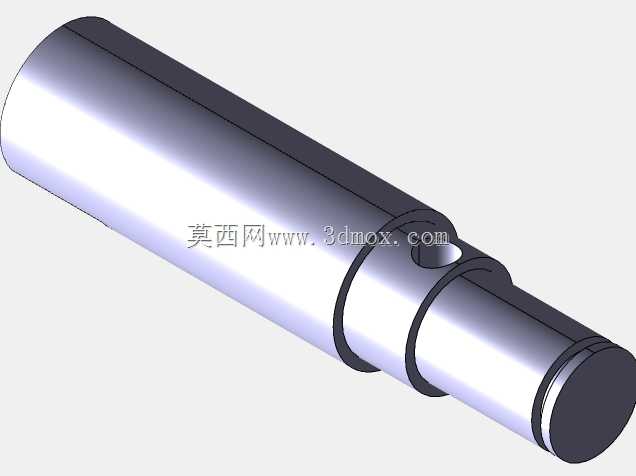

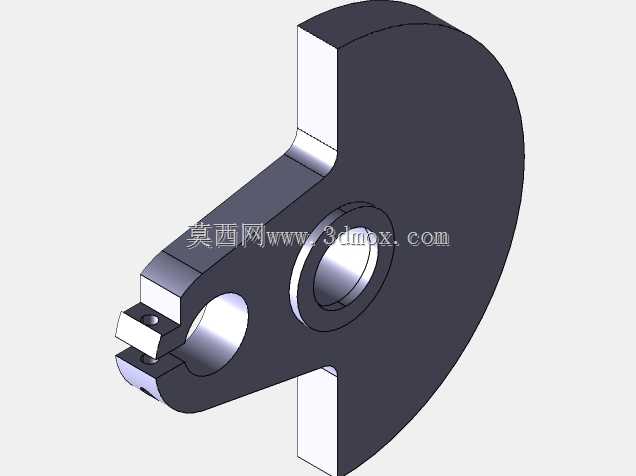

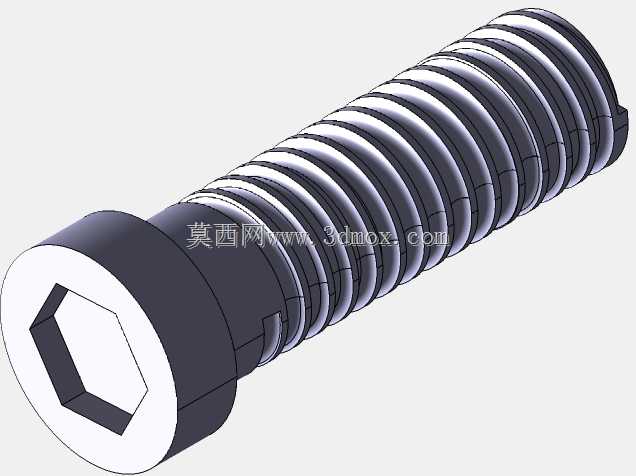

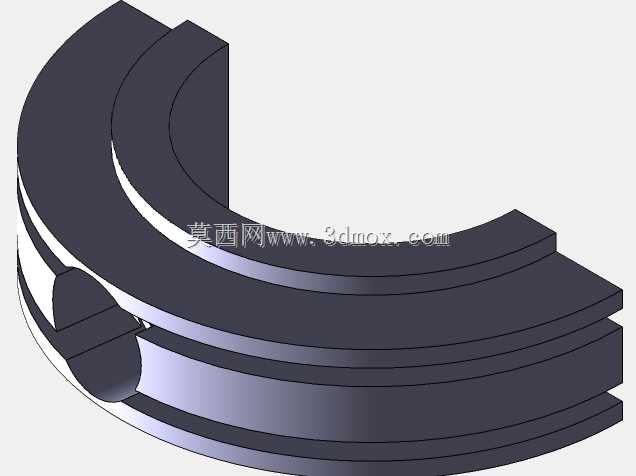

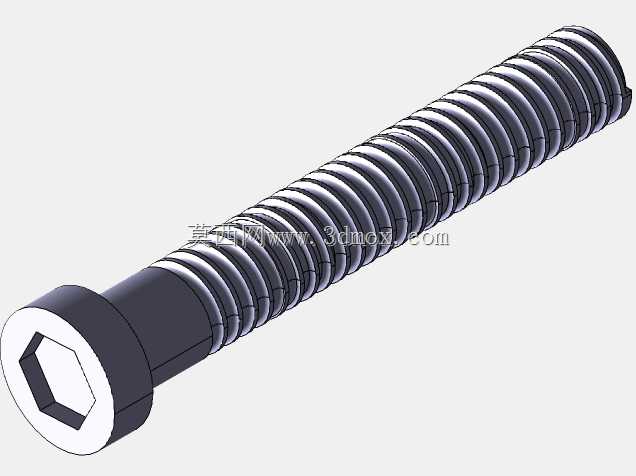

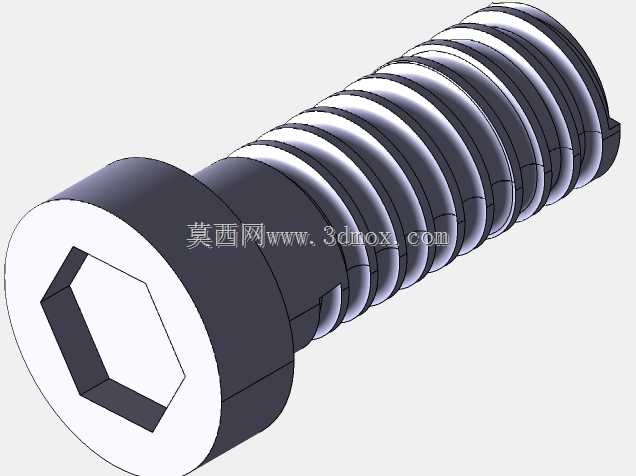

这类套筒阀结构的动力装置，多应用在小型试验性动力台架、老式航空辅助动力单元以及定制化小型动力设备场景中，核心是通过套筒式配气结构替代传统顶置气门，减少配气机构的往复运动惯量，适配高转速工况下的进排气效率需求。从结构布局来看，该装置采用卧式缸体排布，散热鳍片沿缸体外周均匀分布，可在风冷工况下保证缸体工作温度均匀，避免局部热变形导致的套筒卡滞。前端输出端采用法兰式连接接口，安装孔位沿圆周等距排布，可直接对接负载端的联轴器或带轮结构，安装时需保证输出轴与负载轴的同轴度误差控制在0.05mm以内，避免运转过程中产生附加径向载荷损坏轴承。

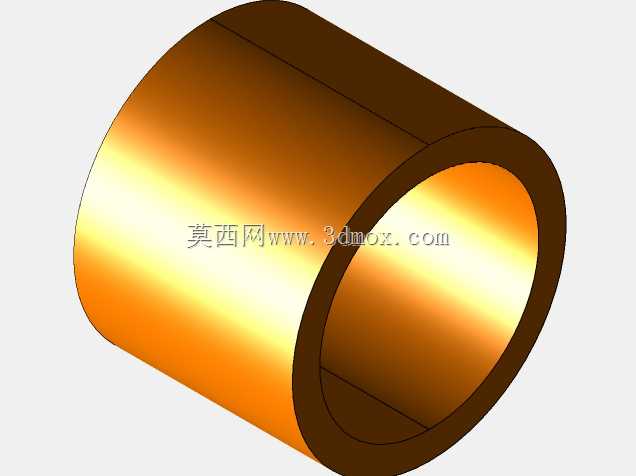

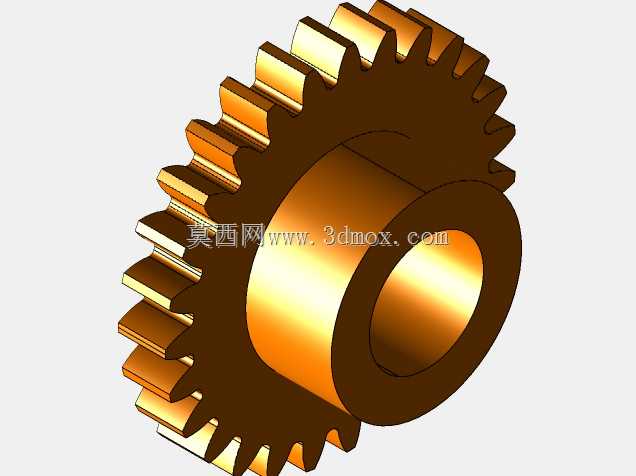

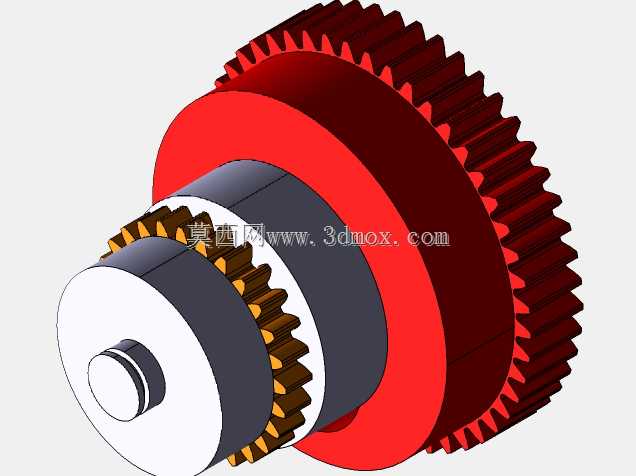

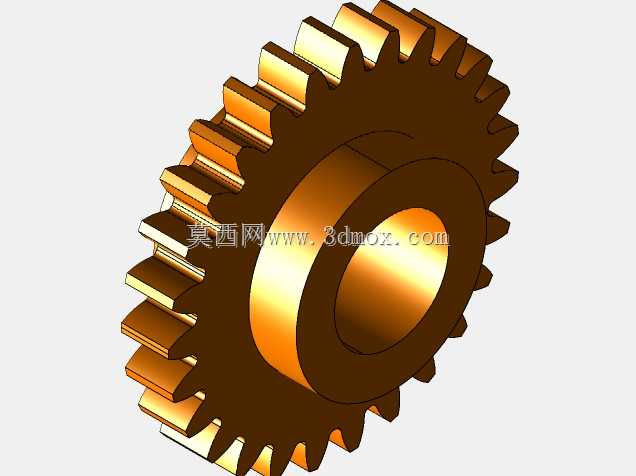

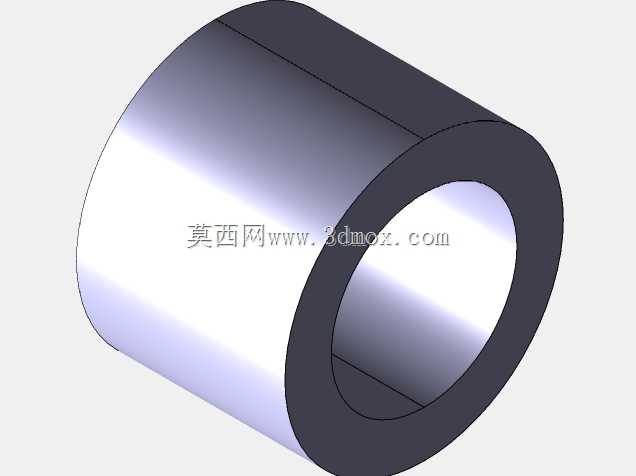

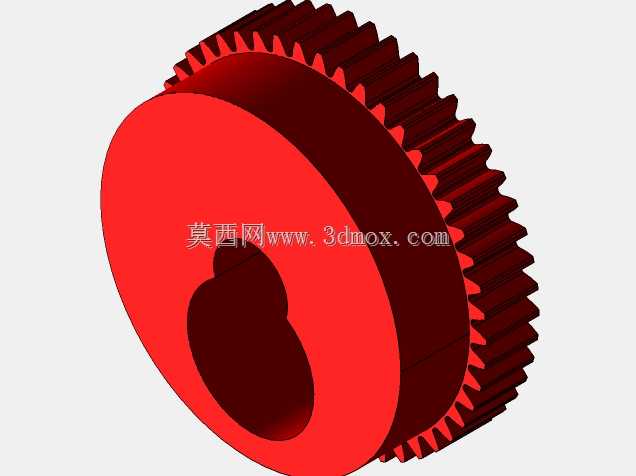

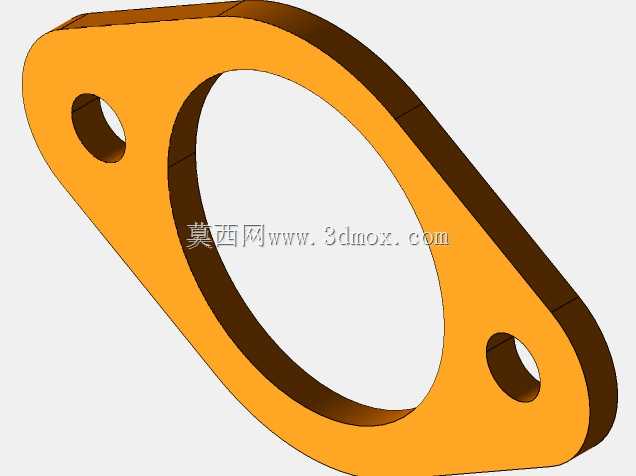

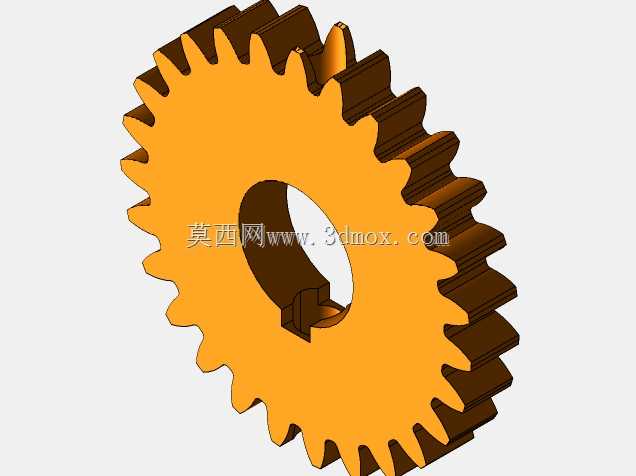

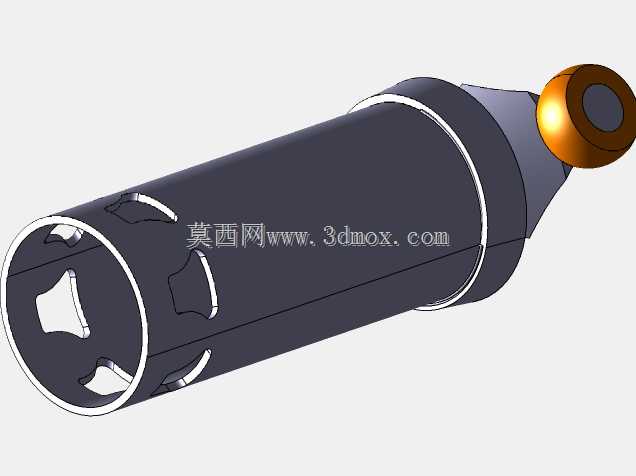

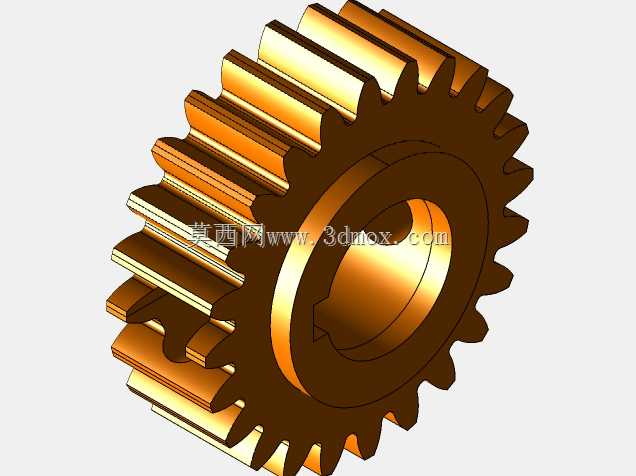

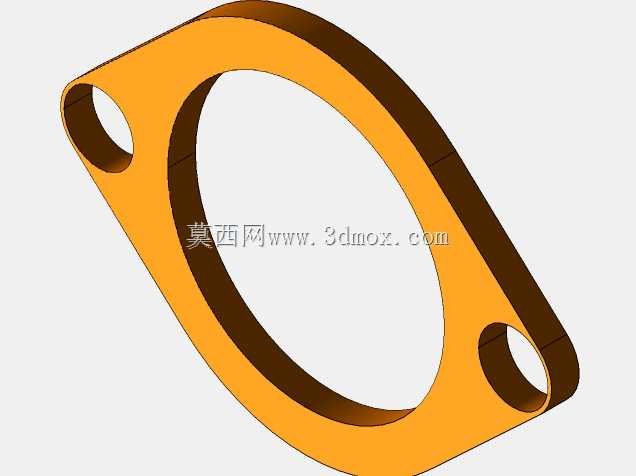

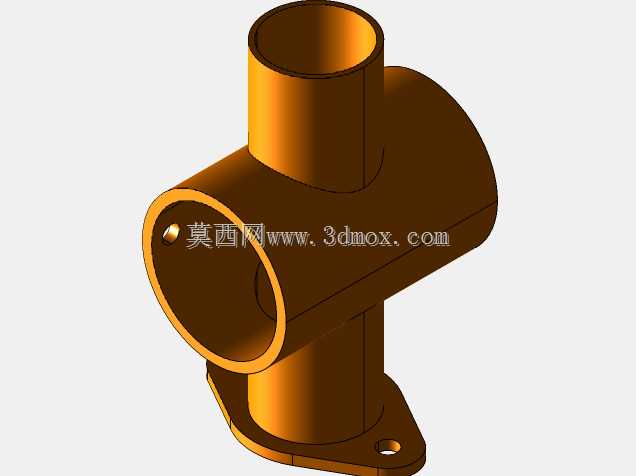

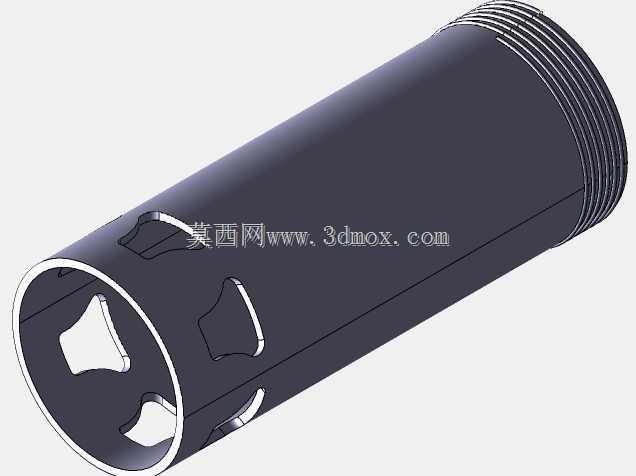

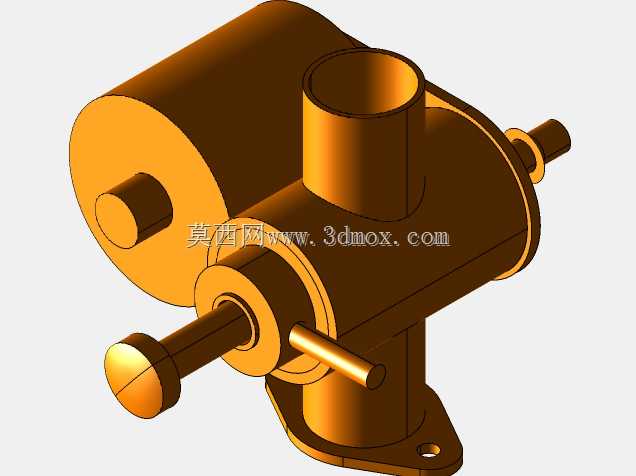

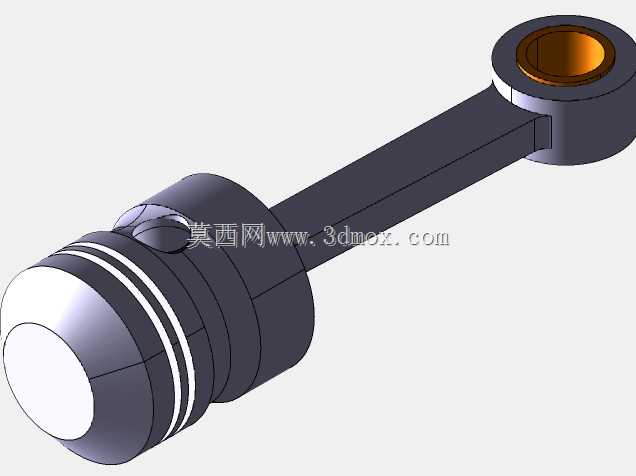

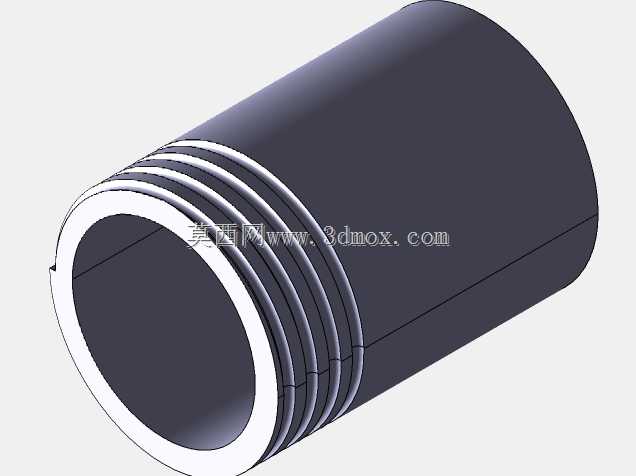

设计过程中，套筒阀的配合间隙是核心控制要点，套筒与缸体之间的配合采用H6/g5小间隙配合，既保证套筒往复运动的顺畅性，又避免工作过程中燃气泄漏导致的动力损失。侧置的配气驱动组件通过齿轮与曲轴端的正时齿轮啮合，传动比严格匹配曲轴转角，保证进排气套筒的开闭时机与活塞运动行程精准对应，避免出现配气相位偏差导致的动力下降、回火等问题。装置侧面预留的化油器安装接口采用台阶式定位结构，可直接适配常规小型化油器的安装尺寸，无需额外设计转接法兰。

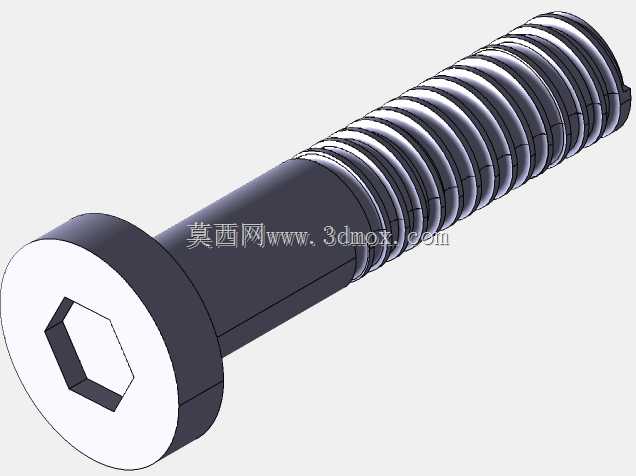

从安装边界来看，该装置整体轮廓的最大径向尺寸集中在飞轮端，安装时需在飞轮周边预留不小于30mm的安全间隙，避免运转过程中飞轮与周边防护结构产生剐蹭。底部的安装支脚采用两个平行的安装平面，每个平面上设置两个定位螺栓孔，孔位间距符合小型动力装置的通用安装规范，可直接固定在标准型材支架或钢制安装底座上。润滑油路采用飞溅式润滑设计，曲轴箱内部的油道无需额外外接润滑油管路，日常维护时只需定期检查曲轴箱油位即可，结构复杂度远低于同功率等级的顶置气门发动机，适合在空间紧凑、维护条件有限的场景下使用。缸头部分的火花塞安装孔位于缸体顶部中心位置，可直接适配通用型小型火花塞，点火线路的排布空间预留充足，不会与周边的散热鳍片、配气组件产生干涉。
