华为P20Pro智能手机整机外观结构数模

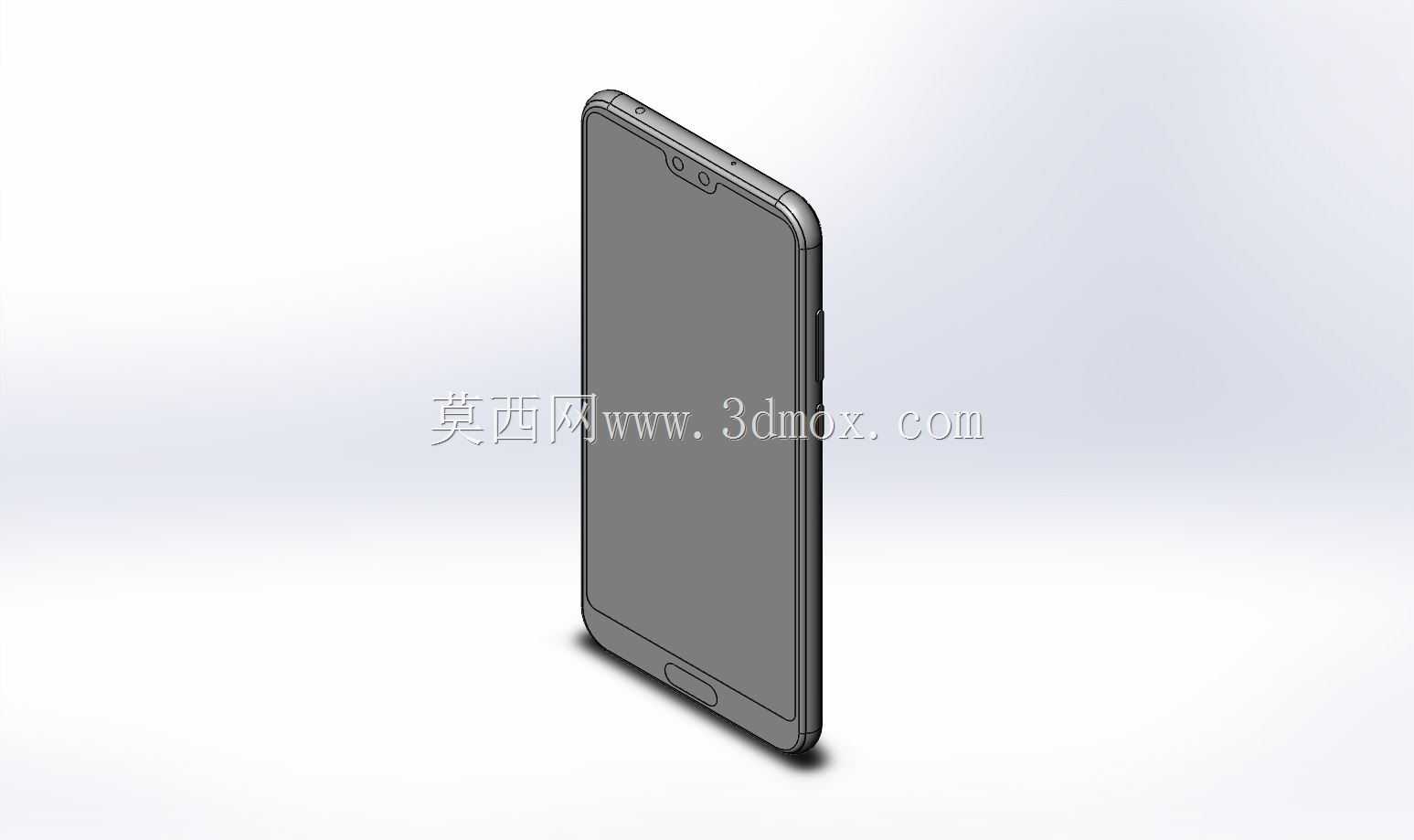

本次呈现的数模完整还原了华为P20Pro的整机外观结构，建模过程中严格参照消费电子行业手持终端的人机交互设计规范，首先从用户单手握持的边界尺寸入手，整机宽度控制在适配多数成年用户拇指触控覆盖范围的区间内，侧边弧度采用连续变曲率曲面设计，避免直角棱边带来的握持硌手感，同时兼顾整机跌落时的应力分散需求，中框与前后盖板的衔接处预留了0.15mm的装配台阶差，既保证组装时的定位精度，也能在日常使用中减少盖板边缘直接接触摩擦平面的概率。从实际应用场景来看，该数模可直接用于手机保护壳的结构设计验证，设计师可基于该模型快速匹配不同材质保护壳的壁厚、开孔位置，无需反复测绘真机，也可用于手机周边配件如车载支架、无线充电模组的适配校验，在配件开模前完成干涉检查，减少试模次数。模型正面完整还原了刘海区域的传感器排布开槽、底部实体指纹识别模组的凹陷结构，侧边的实体按键凸台高度、SIM卡托的开槽位置都与真机结构完全匹配，背部的摄像头模组凸起高度按照实际成像组件的堆叠厚度做了等比例还原，凸起边缘的过渡圆角兼顾了视觉轻薄感与放置时的平稳性，避免手机平放时出现明显翘动。建模过程中采用自顶向下的设计思路，先搭建整机的基准骨架，确定前后盖板、中框、按键、卡托各部件的装配基准面，再逐个拆分零件特征，所有曲面都做了G2连续处理，保证外观面的顺滑度，没有出现碎面、尖角等不符合工业生产要求的特征，各部件之间的装配间隙控制在消费电子行业通用的0.1mm公差范围内，完全满足结构评审、配件适配、外观展示等不同场景的使用需求。针对数码产品常见的结构设计痛点，模型中特意还原了底部扬声器开孔、麦克风开孔的位置排布，以及顶部红外开孔、降噪麦的开槽结构，方便做周边配件设计时直接对位开孔，无需额外调整坐标基准，中框的按键位置按照人体工程学要求设置在单手握持时食指自然触碰的区域，按键的按压行程预留空间也在数模中做了体现，可直接用于按键手感模拟的相关验证工作。
