带动作凸轮结构的双轴万向节机构

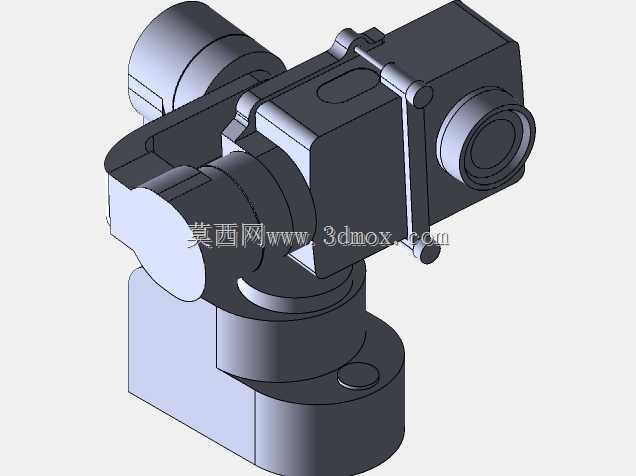

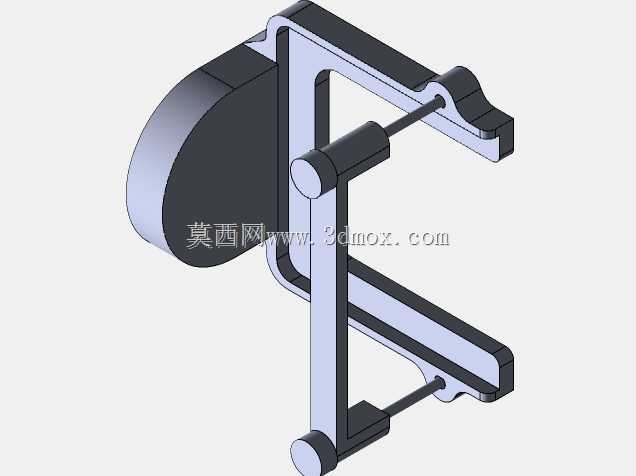

　　这套带动作凸轮的万向节结构，最初是面向小型手持影像稳定设备的传动需求做的结构方案，核心要解决的是双轴转动过程中动力传递不中断、转角限位精准的问题，很多做便携云台、小型光学设备调角机构的工程师，在做两轴转动方案的时候，都会碰到类似的结构痛点：单纯用万向节做角度传动，很容易出现转动到极限角度时传动卡顿、或者过转拉扯内部走线的问题，而这套结构把动作凸轮集成在万向节的转动基座位置，刚好能把这两个问题一起解决。

　　从实际应用场景来看，这类结构不止能用在手持影像稳定器上，小型监控设备的云台调角、桌面直播支架的角度调节、甚至小型工业检测探头的姿态调整机构，都能直接复用这套结构的核心逻辑——它的两个正交布置的转动轴，分别负责水平方向的回转和俯仰方向的摆角，凸轮轮廓是按照实际转动的角度行程做的拟合设计，当转动轴摆到预设的极限角度时，凸轮曲面会和基座上的限位凸台贴合，不需要额外加装外置的限位块，就能把转动角度控制在设计范围内，避免过转损坏内部的走线或者传感器元件。

　　做这套结构设计的时候，最先敲定的是万向节十字轴的尺寸边界，因为要适配小型便携设备的安装空间，整个转动节的基座直径控制在常规手持设备的握持直径范围内，十字轴的轴颈尺寸是按照传递的最大扭矩算的，日常使用中带动小型摄像头、传感器这类负载，轴颈的抗剪切强度完全留够了1.5倍的安全余量，不会出现转动过程中轴颈变形的问题。凸轮的轮廓设计没有用标准的等速凸轮曲线，而是根据实际转动过程中的手感需求做了调整：在常用的转动角度区间，凸轮曲面和配合面的间隙留了0.1mm的活动量，转动的时候不会有干涩的摩擦感，当接近极限角度的时候，凸轮曲面的升程变化率慢慢提升，会给操作者一个明显的阻尼反馈，提醒已经快到转动极限了，不会一下子硬顶到限位位置造成结构冲击。

　　安装边界上，这套结构的底部是带定位凸台的圆形安装座，凸台的直径和安装孔位是按照通用的小型设备安装标准做的，不管是装在手持握杆上，还是固定在桌面支架的顶部，都不需要额外做转接件，直接用螺丝锁紧就能完成装配。上部的负载安装面做了两个定位销孔，安装负载的时候先把销孔对准插进去，再拧固定螺丝，能保证负载的安装位置和转动轴的同轴度，不会出现装歪之后转动偏心、负载抖动的问题。

　　很多工程师在做这类双轴转动结构的时候，容易忽略走线的空间预留，这套结构在万向节的中心位置特意留了贯穿的走线孔，连接上部负载的电线、信号线可以直接从中心孔穿到下部基座里，转动的时候电线会在中心孔的空间里自然扭转，不会被转动结构夹到，也不会因为反复弯折造成线芯断裂，这个细节在实际量产的设备里非常重要，很多早期的云台结构就是因为走线空间没留够，用了几个月就出现线被磨断的问题。另外，凸轮和万向节的转动配合面都做了减摩的结构设计，不需要额外加装轴承，依靠零件本身的加工精度就能保证转动的顺滑度，既压缩了整体的结构尺寸，也减少了装配的零件数量，降低后续批量生产的装配成本。

　　从功能特性上来说，这套结构的动作凸轮除了做限位之外，还能配合阻尼件实现转动手感的调整，如果需要不同的转动阻尼，只需要更换对应轮廓的凸轮件，不需要改动整个万向节的主体结构，后续衍生不同定位的产品时，结构的复用率很高，不用重新开整套的模具，能大幅缩短新品的开发周期。比如做面向消费级的轻便支架，就用阻尼小一点的凸轮轮廓，转动更轻松；做面向工业检测的设备，就用阻尼更大、限位更硬的凸轮轮廓，保证角度调节之后的稳定性，不会因为设备震动出现角度偏移。
