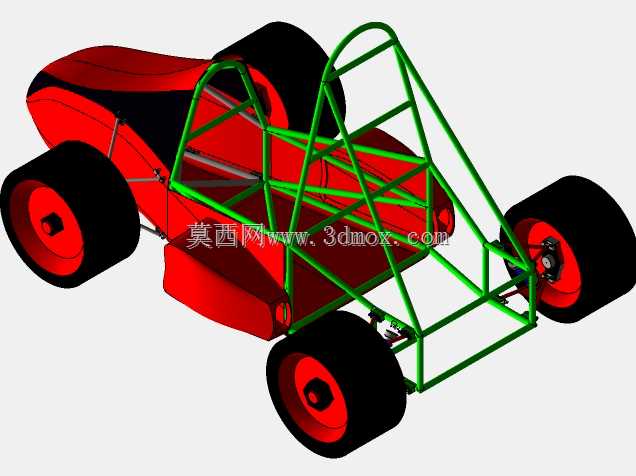

钢管车架单座越野竞速赛车结构设计

这套钢管结构单座竞速车的设计，核心面向大学生方程式越野赛事、小型场地越野竞技场景，也可作为轻量化全地形作业代步载具的原型参考，实际使用中可适配非铺装路面、砂石赛道、浅滩泥泞路段的通行需求，兼顾竞速性能与复杂地形通过性。设计之初优先考虑了车架的抗扭刚度与轻量化平衡，主防滚环采用大管径无缝钢管弯制，侧边防撞结构与前部吸能区通过三角桁架结构连接，所有管节点的相贯线切口都做了适配焊接的坡口预留，既保证碰撞时的结构完整性，也避免多余管材带来的整备质量上升。整车采用后置后驱的动力布局，驾驶舱位置前移，将整车质心控制在前后轴中点偏前的位置，减少急加速时的抬头趋势，同时优化弯道中的转向跟随性。悬架部分采用双叉臂独立结构，上下摆臂的硬点位置经过反复调校，预留了足够的减震器安装行程，适配大颗粒越野轮胎的跳动边界，轮距与轴距的参数设定兼顾了窄道通行能力与高速过弯的侧倾稳定性，轮拱位置的覆盖件做了大角度内收设计，避免轮胎大行程跳动时与覆盖件、车架发生运动干涉。车身覆盖件采用分体式快拆结构，前部鼻锥、侧部整流罩、后部尾罩都预留了快拆安装点，日常维护时可快速拆卸露出内部的动力、传动与制动系统，减少赛事维保的时间消耗。车架的安装边界做了通用化预留，发动机安装位可适配小排量单缸汽油机、电动机两种动力单元，制动管路、线束的走线槽沿车架主管内侧布置，避免越野路段飞溅的碎石击打管路造成损坏。驾驶舱内的座椅安装位预留了前后调节的滑轨安装孔，可适配不同身高的驾驶员，方向盘、踏板组的位置也做了模块化设计，可根据驾驶习惯调整安装角度与前后距离。前部的防撞结构超出前轮前缘一定距离，发生正面碰撞时可率先溃缩吸能，避免冲击力直接传递到驾驶舱防滚结构，侧边防撞管的高度刚好覆盖驾驶员躯干位置，侧面碰撞时可提供足够的支撑防护。轮胎选用大尺寸块状花纹越野胎，轮圈采用轻量化铝合金材质，轮毂螺栓的分布圆尺寸适配通用越野卡丁车的配件规格，降低后期配件更换的成本。整车的离地间隙设定兼顾了通过性与重心控制，既可以顺利通过常规越野路段的凸起障碍，也不会因为重心过高影响高速行驶的稳定性。
