红黑圆角偏振光立方光学组件

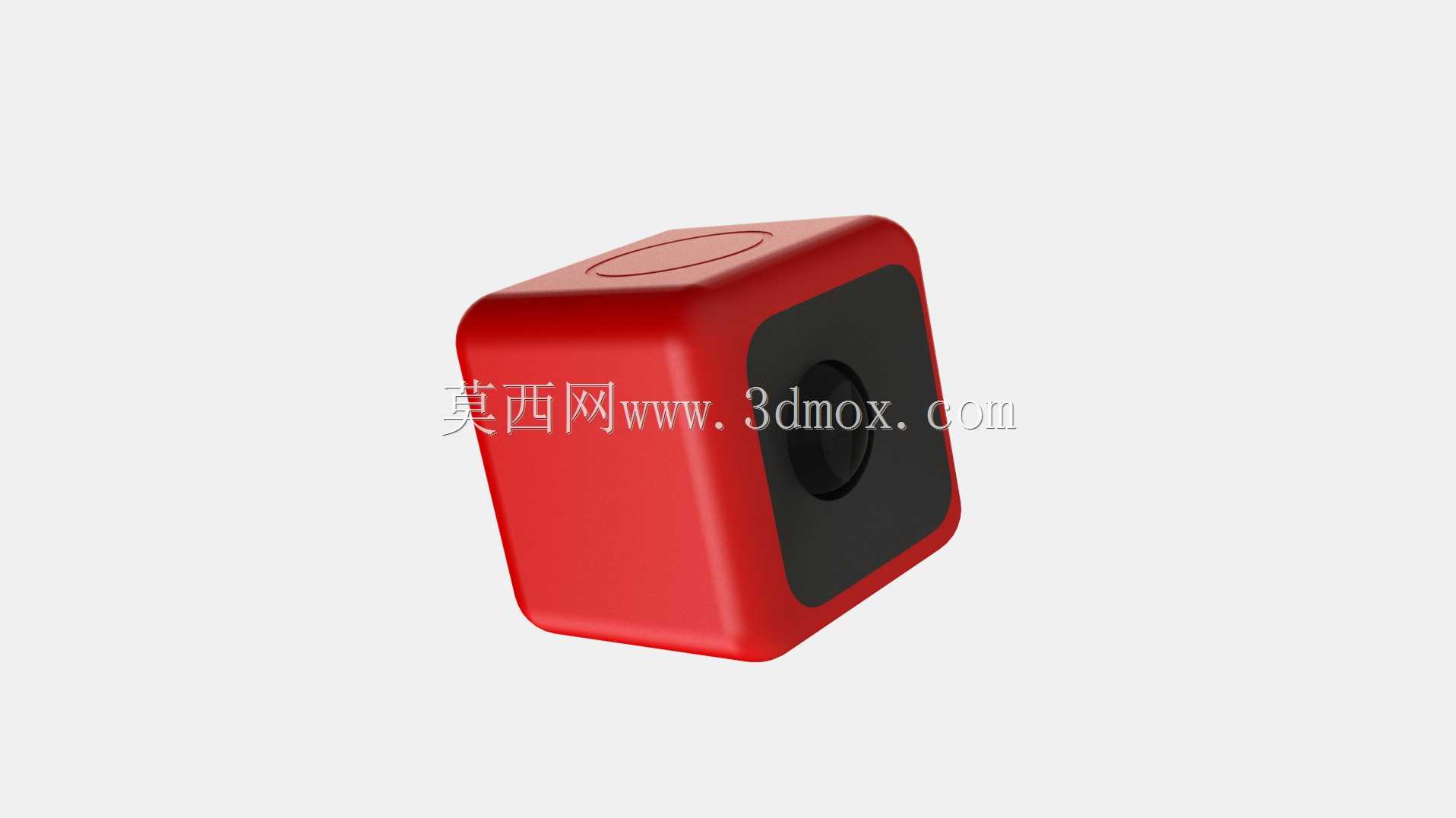

这款偏振光立方组件在光学检测、机器视觉光路搭建场景中应用广泛，常作为光路分光、偏振态调整的核心元件嵌入工业视觉检测设备、光学实验平台中，承担起将入射光按偏振方向分离、调整光路传播方向的作用，在表面缺陷检测、尺寸高精度视觉测量、光学偏振实验等场景中，能有效过滤杂散光、提升成像对比度，保障视觉系统采集图像的信噪比。从结构设计来看，整体采用圆角立方体构型，区别于传统直角立方的尖锐棱边，R角过渡设计既降低了装配过程中棱边磕碰碎裂的风险，也避免了尖锐边角划伤操作人员或相邻光学元件，主体外壳采用亮面红色硬质工程塑料注塑成型，表面做高光处理，既可以阻挡环境杂散光从侧面进入光学腔体干扰光路，也具备一定的抗冲击性能，适配工业现场复杂的安装环境。正面嵌装的黑色哑光区域为光学窗口安装位，采用沉台设计将偏振分光镜片嵌入壳体内部，镜片边缘与壳体沉台之间预留0.1mm的涂胶间隙，装配时采用光学专用低收缩率环氧胶固定，既可以保证镜片安装的同轴度，也能避免温度变化时胶层应力拉扯镜片导致偏振精度下降。顶面设置的圆形浅槽为安装定位基准，装配时可配合设备安装板上的定位凸台实现快速对位，无需额外调整即可保证光轴与设备光路同轴，大幅缩短现场装配调试的周期。外形尺寸上整体为正立方构型，边长适配工业光学系统常用的25mm标准光学元件安装规格，安装边界可兼容标准1英寸光学调整架、立方光学安装座，无需定制专属夹具即可直接搭载到现有光学实验平台或工业视觉设备中。壳体侧面为全封闭结构，仅预留入射、出射两个光学通光窗口，能有效阻隔工业现场的粉尘、切削液雾滴接触内部偏振分光镜片，降低光学元件的污染概率，延长元件的维护周期。设计过程中优先考虑了光学元件的安装同轴度要求，壳体注塑成型后所有安装基准面的平面度控制在0.02mm以内，相邻安装面的垂直度公差控制在0.05mm以内，避免壳体加工误差导致镜片安装倾斜，最终影响光路的偏振分光精度。在实际设备集成过程中，该组件可直接卡入标准立方安装座，通过侧面紧定螺钉固定即可完成安装，不需要复杂的调校流程，对于批量搭建的工业视觉检测线而言，能有效降低设备的装配工时，提升产线搭建效率。
