三角加强筋三孔位机械支撑固定座

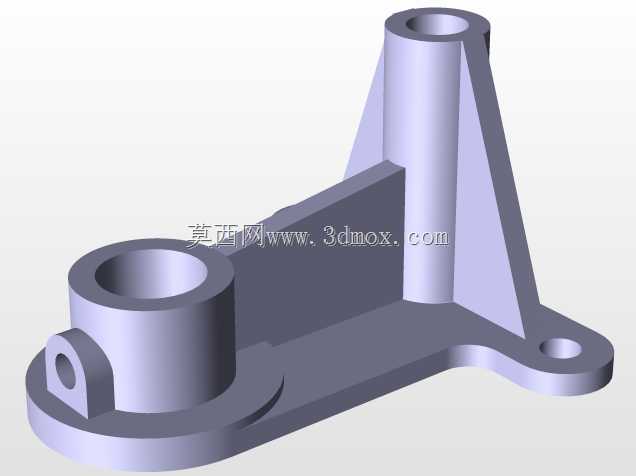

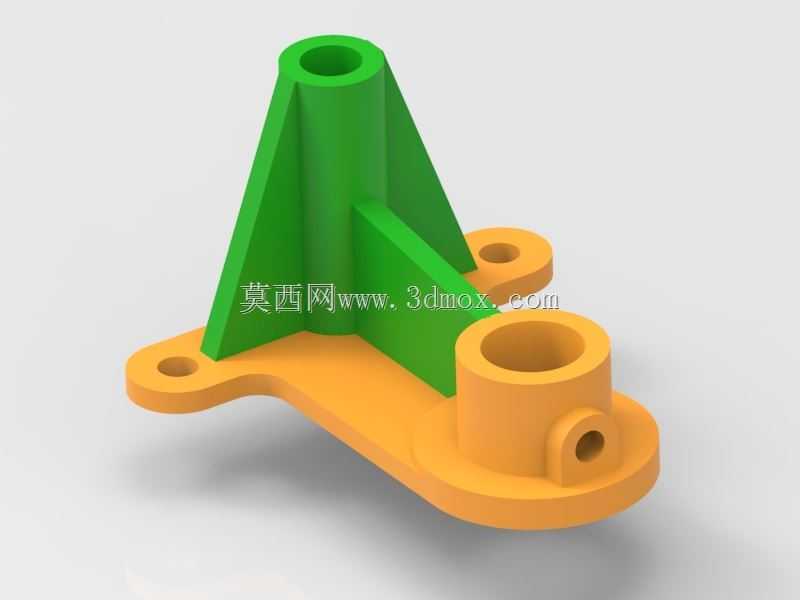

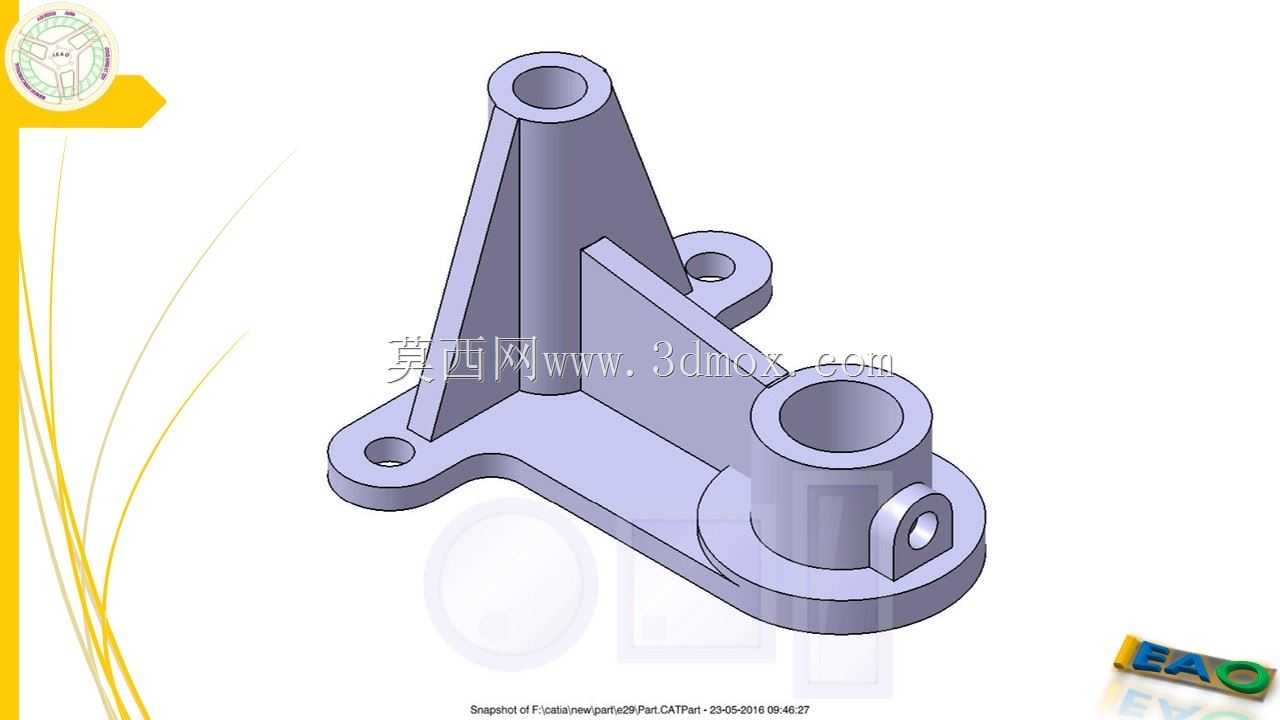

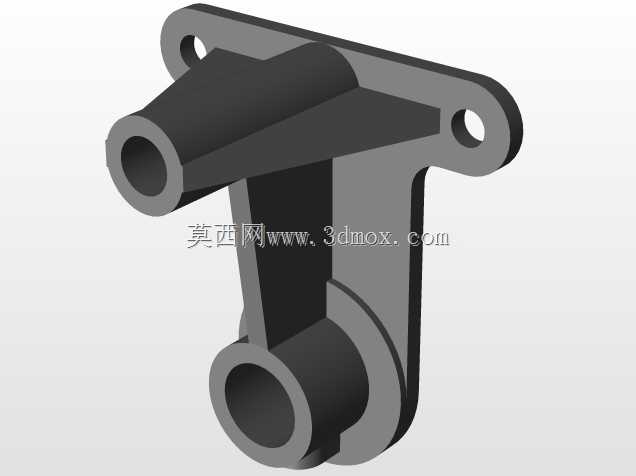

这类带三角加强筋的多安装孔支撑构件，常见于轻工自动化生产线、小型动力传输机架以及非标检测设备的工位固定环节，主要承担轴类零件的定位支撑、管路接头的转接固定，或是小型气动元件的安装承载作用。从结构设计逻辑来看，主体立式支撑柱采用三角筋板与底部安装基板连为一体，是为了在不额外增加整体壁厚的前提下，大幅提升立柱的抗侧向载荷能力，避免设备运行过程中受振动、侧向推力出现立柱弯折或连接松动的问题。底部基板采用异形轮廓设计，三个带通孔的安装耳分别分布在基板的三个延伸端，其中两个耳位为光孔直连结构，对应设备安装基面的螺栓固定点位，安装时可通过穿装螺栓完成基座的锁紧固定，第三个带侧孔的圆柱凸台，既可以作为另一路轴类零件的插接定位位，侧部的横向通孔还能穿装紧定螺钉，实现插入零件的轴向锁止，防止运转过程中出现轴向窜动。立式主支撑柱为中空筒状结构，既可以减轻零件整体自重，也能作为导向轴、气路管件的穿装通道，中空内壁的尺寸公差可根据实际适配的轴径做对应调整，保证配合间隙满足滑动或固定配合的精度要求。设计过程中需要重点把控三个安装孔的相对位置公差，避免安装时出现孔位错位无法装配的问题，筋板与立柱、基板的连接处均做了圆角过渡处理，可有效降低应力集中系数，避免零件受交变载荷时在连接根部出现断裂失效。安装边界上，底部基板的轮廓需匹配安装基面的预留空间，三个安装耳的孔距要对应基面上的预埋螺栓点位，立式立柱的高度需保证上部安装的零件不会与周边运动部件发生干涉，侧部凸台的伸出长度也要预留出紧定螺钉的操作空间，方便后期装配和维护时的工具操作。这类零件多采用压铸或注塑工艺成型，量产时可根据使用场景的载荷要求选择铸铝、工程塑料等不同材质，在满足结构强度要求的前提下控制零件自重与生产成本，实际应用中可根据不同设备的安装空间调整筋板厚度、安装孔距以及立柱高度，适配不同的工位承载需求。
