电容式触摸调光LED控制模组结构设计

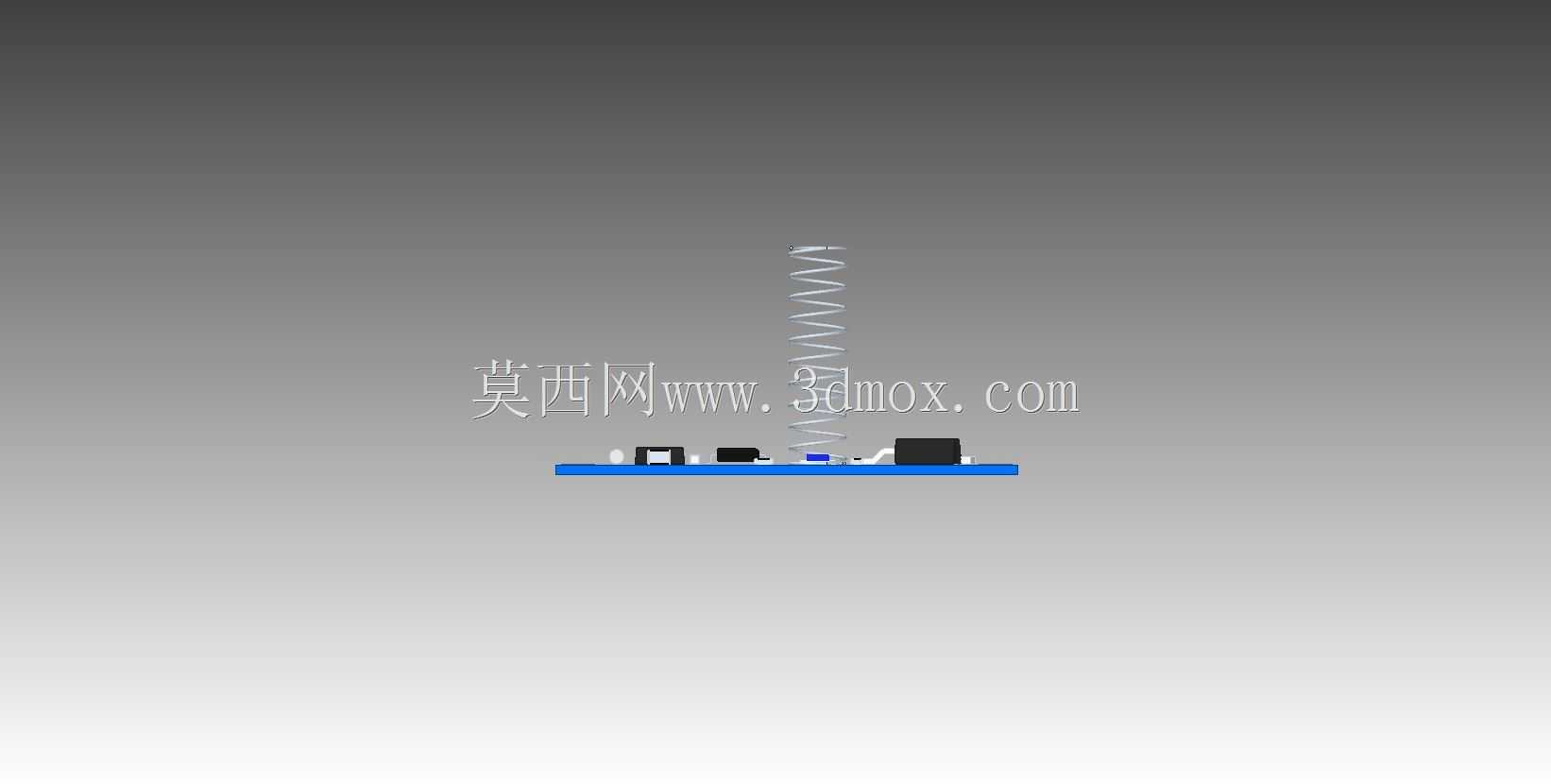

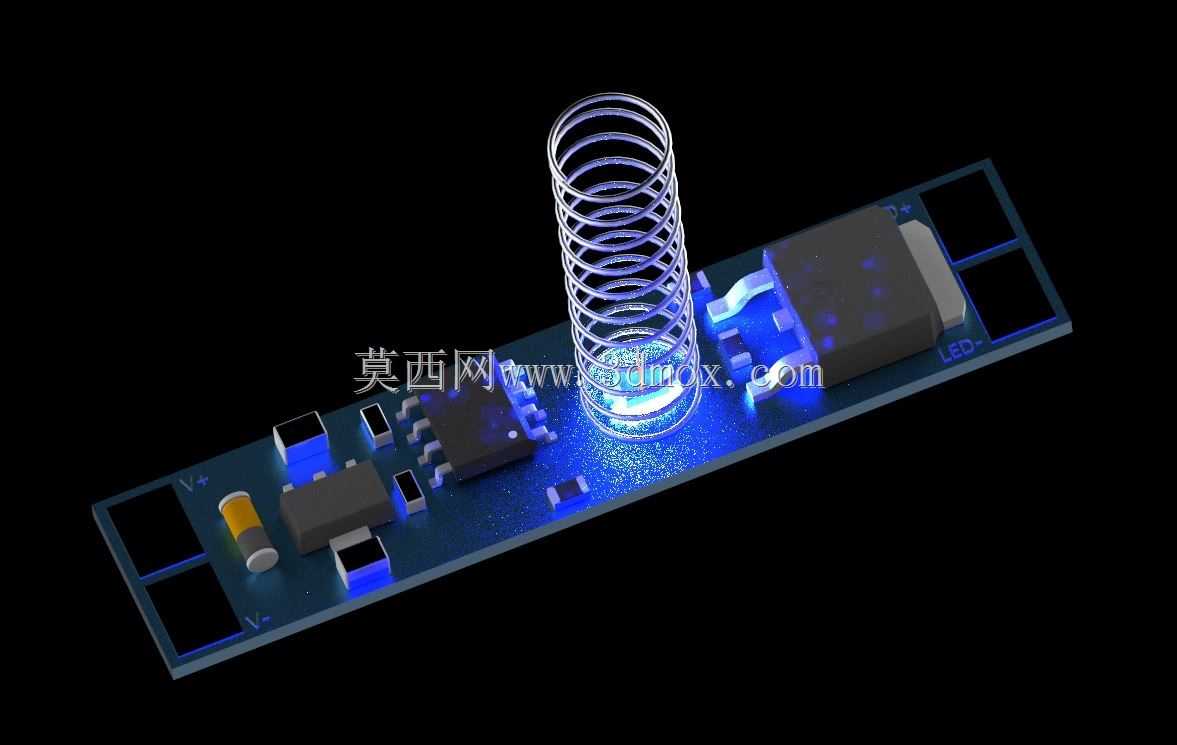

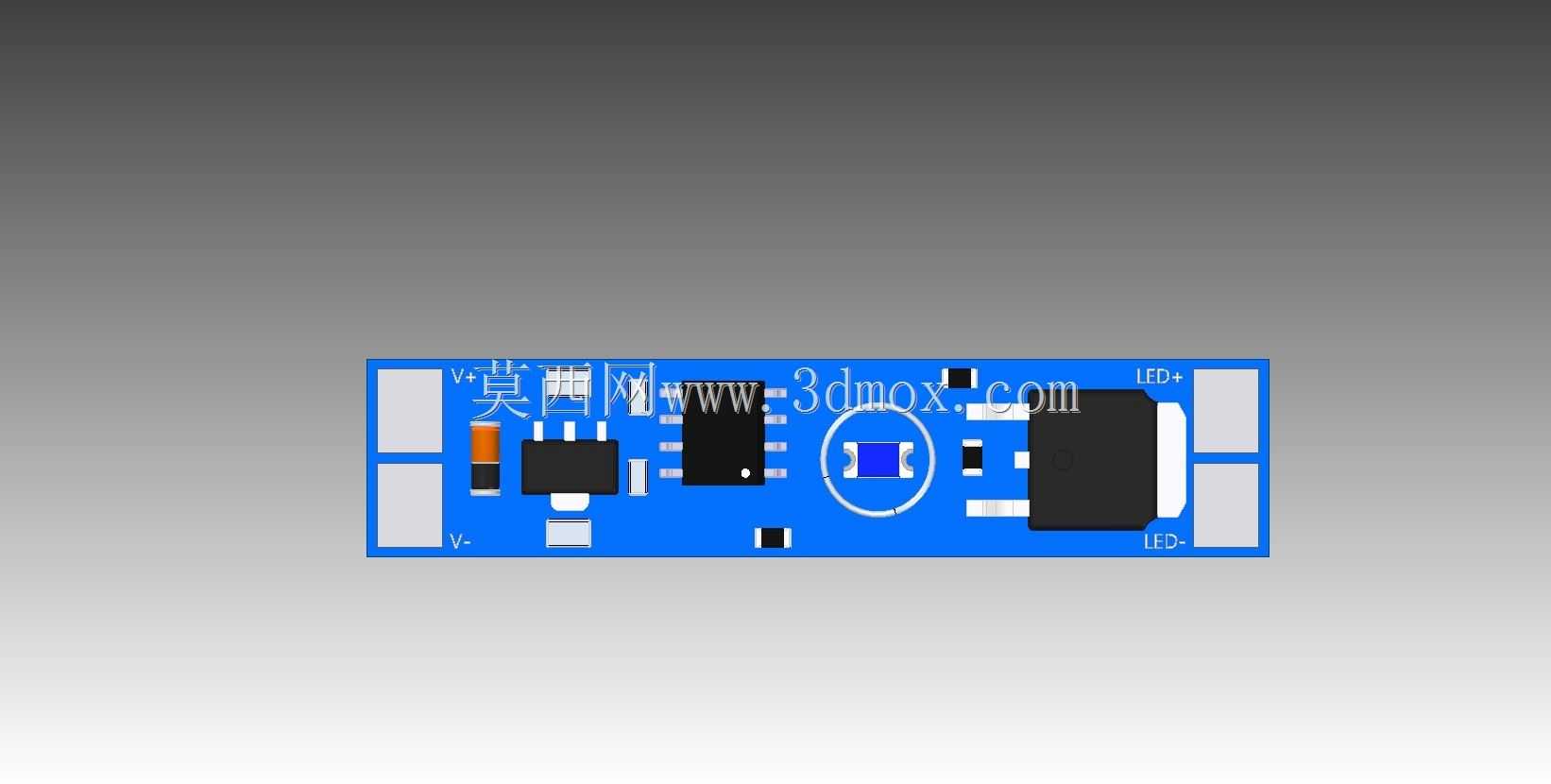

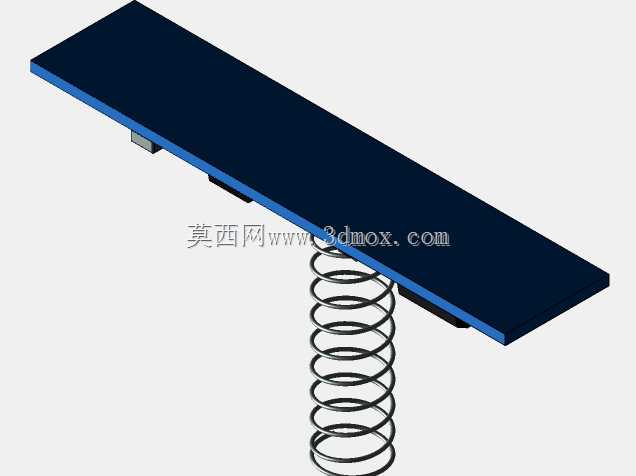

这款电容式LED调光控制模组，主要面向低压直流照明场景的亮度调节需求，常见于桌面氛围灯、展柜照明条、小型嵌入式灯具的配套控制环节，替代传统机械电位器调光方案，避免机械触点长期使用后的磨损氧化问题。整体采用长条状PCB板型设计，板载元件布局沿长度方向依次排布，输入端预留焊盘位置可直接对接直流供电线路，输出端焊盘对应连接LED负载回路，板边预留的固定孔位可适配M2规格螺丝直接锁附在灯具壳体内部，安装时无需额外设计转接支架，整体板宽控制在12mm以内，可嵌入宽度15mm以上的铝型材灯槽内部，不会占用过多灯具内部走线空间。核心感应部件采用螺旋式弹簧触摸电极，弹簧顶端可直接贴合灯具的绝缘外壳内壁，用户隔着塑料、玻璃等非金属外壳即可完成触摸操作，无需在壳体表面开孔安装实体按键，能保证灯具外壳的整体密封性与外观完整性，弹簧的自由高度可根据壳体内部的安装间隙灵活裁剪，适配不同壁厚的外壳结构。板载电路集成了触摸信号处理芯片、功率调节MOS管、电源滤波电容与限流电阻，信号处理单元可识别单次触摸的开关信号与长按触摸的连续调光信号，调光过程采用PWM输出方式调节LED供电占空比，全程无频闪问题，亮度调节范围覆盖5%到100%区间，可满足不同场景下的照明亮度需求。电路设计上做了防误触处理，可过滤日常使用中的短时间误碰干扰，不会因为轻微的物体擦碰就触发开关或调光动作，功率输出部分可承载最大3A的持续电流，适配单路12V/36W以内的LED负载，无需额外加装散热片即可在常规环境温度下长期稳定工作。建模过程中所有元件均按照实际量产封装尺寸搭建，PCB板的走线区域、元件焊盘位置、元件高度差都做了精准还原，弹簧电极的螺旋圈数、线径、螺距都匹配量产通用规格，结构设计人员可直接将该模组模型导入灯具整体装配中，提前验证安装间隙、壳体与触摸弹簧的贴合度，以及周边元件与板载器件的安全距离，避免后续开模后出现装配干涉问题，也可直接参考该布局调整定制化调光模组的元件排布，缩短同类产品的开发验证周期。
