煤用固体燃料燃烧加热炉结构设计

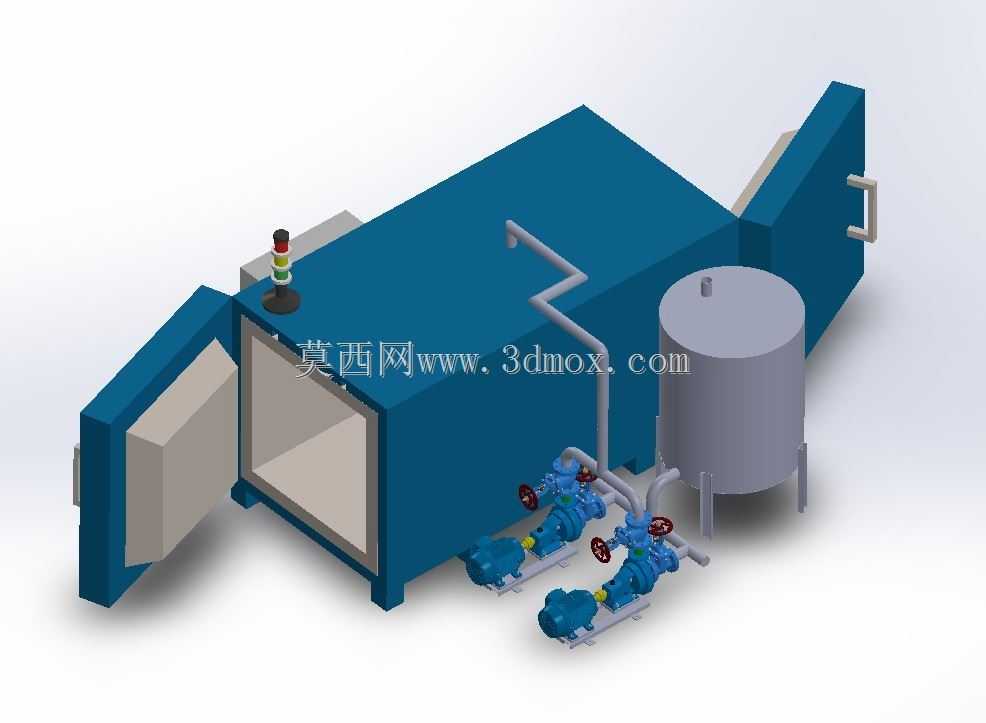

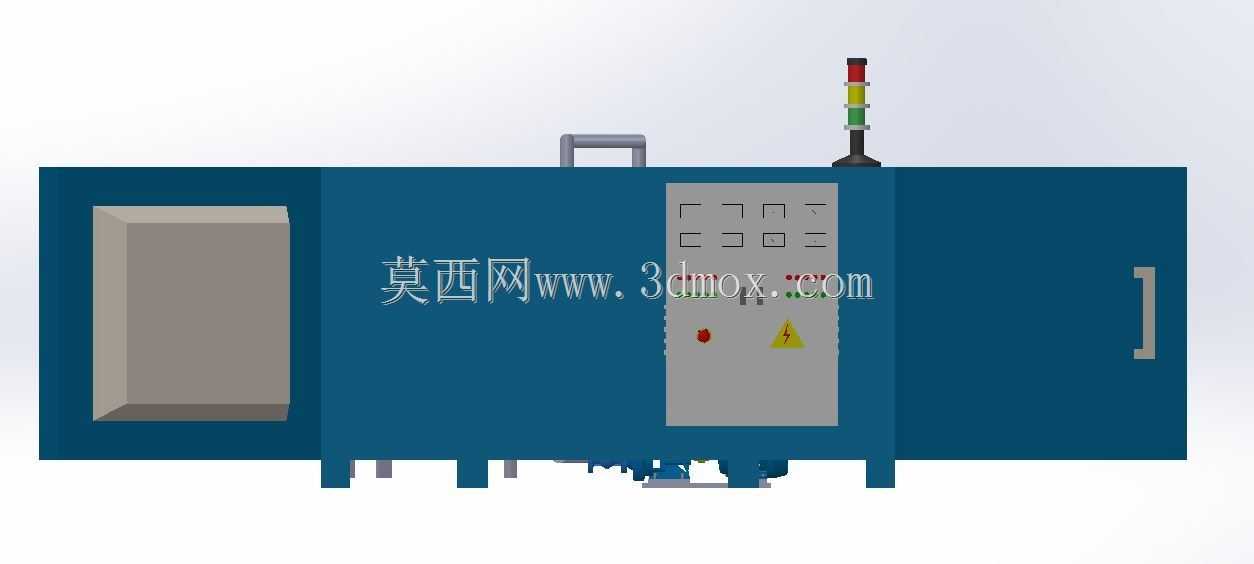

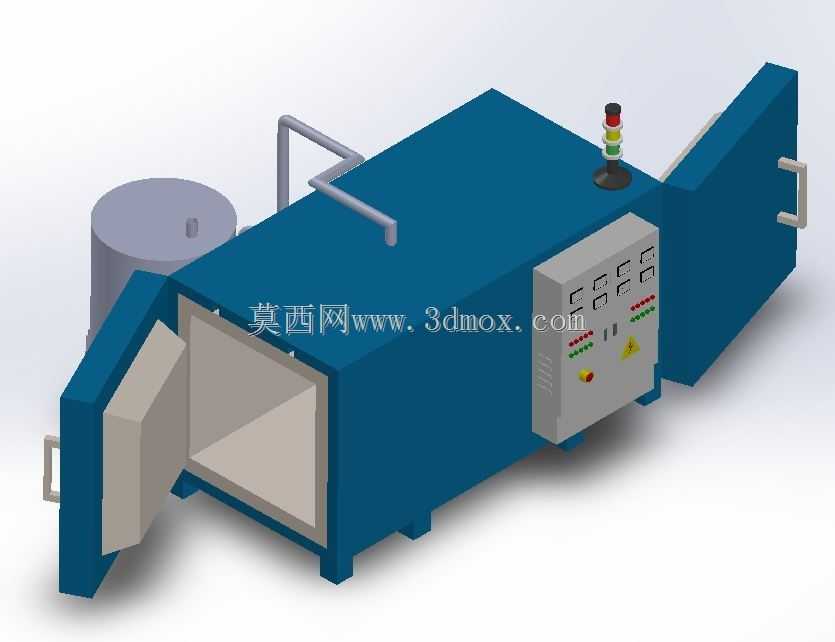

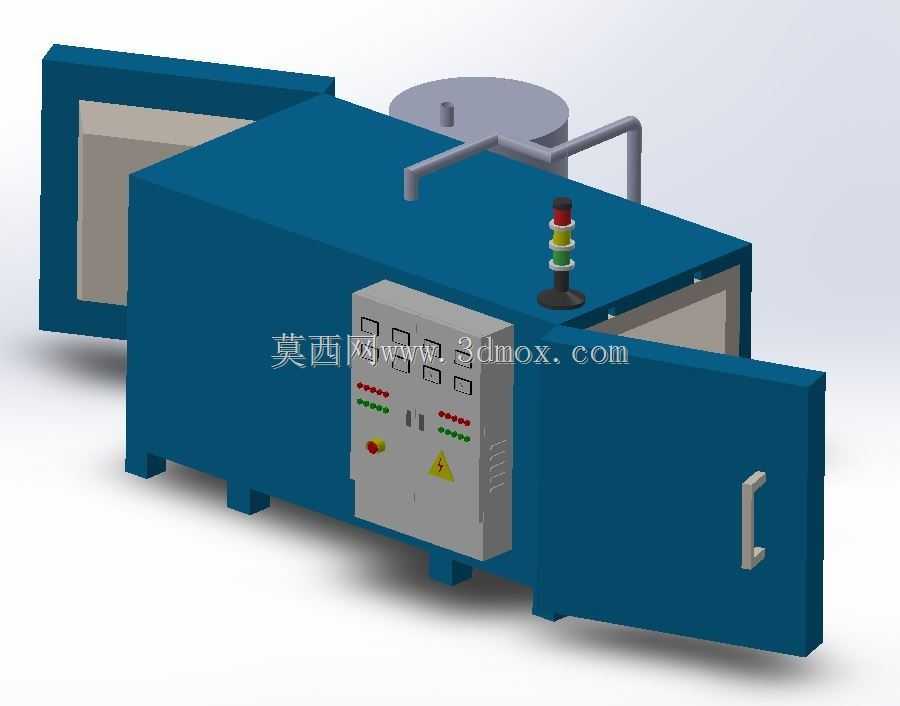

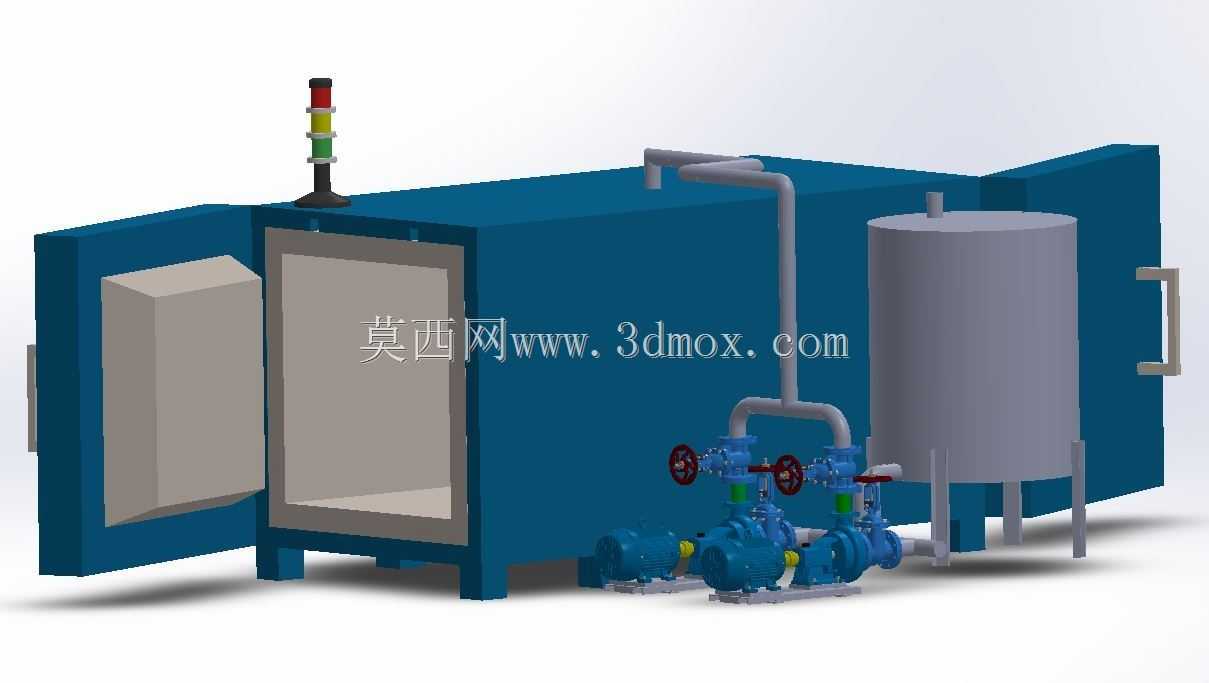

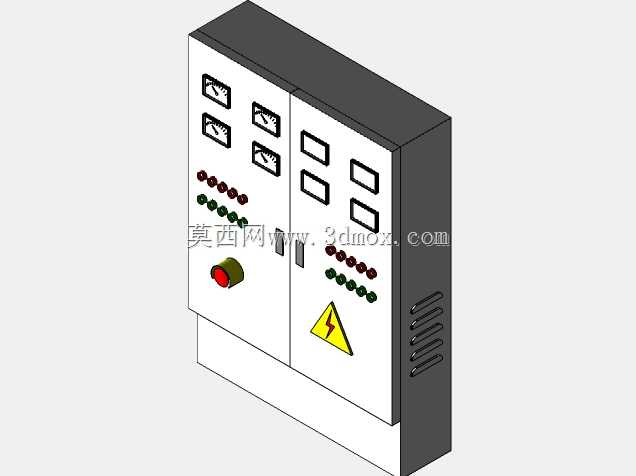

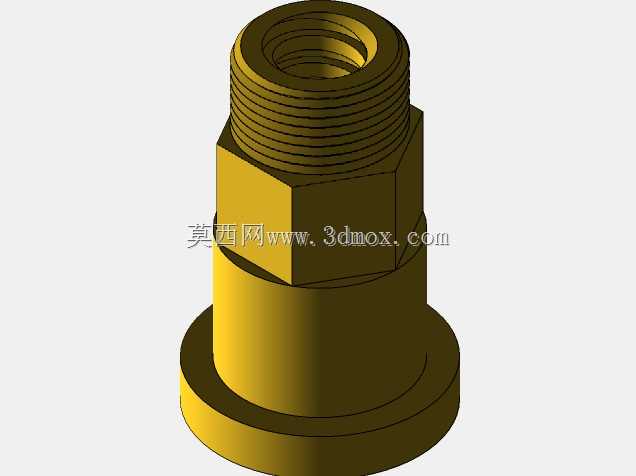

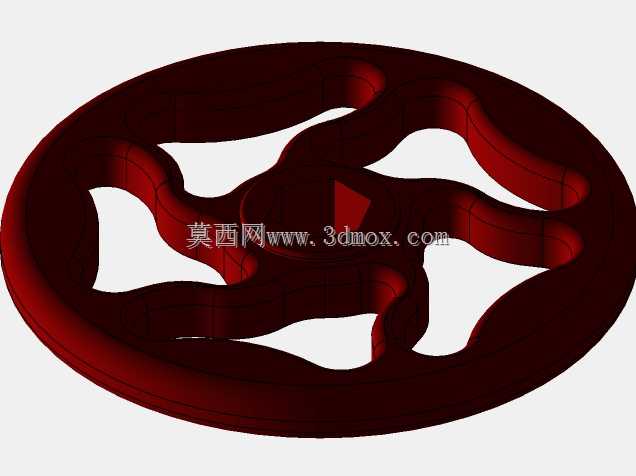

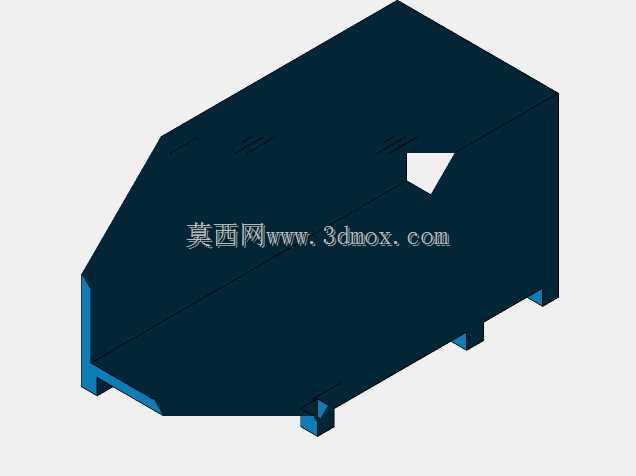

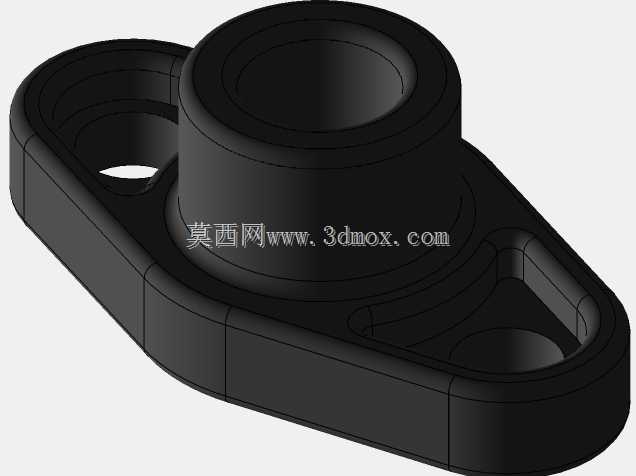

这款加热炉主要面向中小型机械加工车间的工件预热、小型金属锻前加热以及固体物料烘干场景，在没有集中燃气供给的城郊加工厂区、县域小型热处理加工点适配性较强，不需要铺设专用燃气管网，依托常规固体燃煤即可完成供热作业，适配多数零散加工点位的生产条件。设备配置两台离心泵，分别承担燃料输送与助燃空气泵送功能，燃料输送泵负责将预处理后的燃煤粉料稳定输送至燃烧腔，避免人工添料带来的进料量波动、炉温起伏问题；助燃泵则将外部过滤后的空气加压送入炉内，根据燃烧工况调整送风量，保证燃料充分燃烧，减少不完全燃烧产生的烟气残留与热损耗。从结构设计逻辑来看，整体采用卧式长方体舱体布局，左侧为封闭炉门结构，采用内嵌式耐热密封层，关闭后可保证炉腔密闭性，减少热量外泄，炉门侧边设置大尺寸拉手，方便操作人员开合检修；中部为集成控制舱，面板排布操作按钮与状态指示灯，顶部设置三色警示塔灯，可实时反馈设备运行、故障、待机三种工作状态，面板上设置急停按钮与高温警示标识，符合车间设备安全设计规范；右侧为设备维护舱门，方便后期对泵组、管路组件进行检修更换。设备底部设置支撑脚座，安装时需要预留左右两侧各八十厘米的操作检修空间，前部预留一米二的炉门开合与工件取放空间，顶部警示灯最高点距离地面约两米一，适配常规车间三米以上层高的安装要求，不需要额外做顶部空间改造。设计过程中特意将控制舱与高温炉腔做了隔热层分隔，避免炉腔高温传导至控制元件区域，延长电气元件使用寿命，泵组布置在设备底部舱室，减震垫做了加厚处理，降低运行过程中的振动传导，减少车间作业噪音。炉体外壳采用加厚钢板焊接成型，外表面做耐高温防锈涂装，可适应车间多粉尘、温差大的作业环境，管路接口全部采用标准法兰连接，后期更换密封件、维护管路时不需要对整体结构做破坏性拆解。
