卡装式光电传感检测单元结构设计

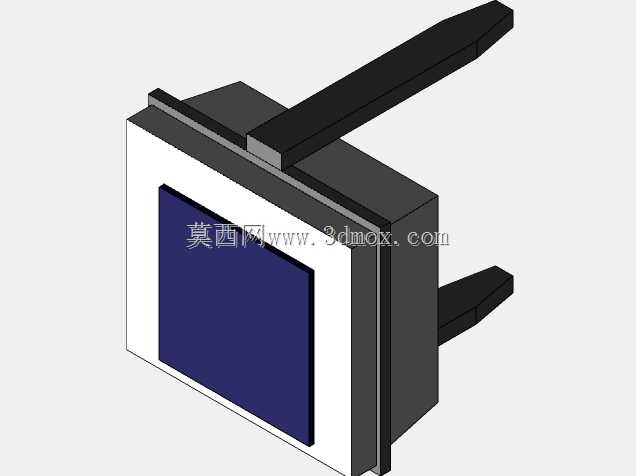

这款卡装式光电检测单元，是面向工业自动化产线的到位检测、物料存在识别场景开发的结构件，日常在轻工包装、电子装配、物流分拣类设备上应用较多，主要用来完成非接触式的物体位置判定，替代传统接触式行程开关，减少机械碰撞带来的部件损耗，提升检测环节的响应速度与使用寿命。从结构设计逻辑来看，整体采用方型卡装基座搭配外置操作拨杆的布局，正面预留方形感应窗口，窗口区域做了内凹沉台设计，既可以保护内部光电感应元件不受外界粉尘、轻微磕碰的直接损伤，也能避免外部杂散光直接照射感应面造成检测误判，感应窗口的视场角经过适配调整，能够覆盖常规产线上5-30mm检测距离内的常规尺寸工件，不需要额外加装光学透镜即可满足大部分通用检测需求。安装结构上，基座两侧设计了弹性卡爪结构，适配工业设备上常用的标准方型开孔尺寸，安装时不需要额外打螺丝固定，直接将单元推入对应开孔，卡爪会自动卡紧在安装面板背面，同时基座正面的限位凸台会贴合面板正面，完成轴向定位，整个安装过程单人即可操作，不需要借助额外工具，后期维护更换时只需要按压两侧卡爪即可从正面取出单元，大幅降低设备运维的时间成本。外置的拨杆结构并非操作开关，而是用来调整内部感应元件的俯仰角度，拨杆与内部感应模组的转轴直接联动，调整时拨动拨杆即可改变感应窗口的朝向，调整行程覆盖正负15度的角度范围，调整到位后依靠转轴处的阻尼结构保持角度固定，不需要额外的锁紧结构，能够适配不同安装高度下的检测角度需求，避免因为安装位置偏差导致检测盲区。外形尺寸上，整体基座采用等截面方型设计，截面尺寸适配行业通用的嵌入式安装开孔规范，基座深度控制在常规电控面板的安装厚度范围内，不会因为单元过长干涉面板后方的布线空间，背部预留的接线引脚采用标准间距排布，能够直接对接通用的传感信号接插件，不需要额外定制转接线缆。结构细节上，外壳主体采用阻燃工程塑料材质，表面做哑光磨砂处理，减少现场光照的反光干扰，拨杆部分采用加纤材质提升刚性，长期拨动不会出现形变松垮的问题，各部件的拼接缝隙控制在0.1mm以内，能够阻挡常规工况下的粉尘侵入，满足一般工业车间的防护使用要求。
