八通道逻辑电平转换模块适配开源硬件

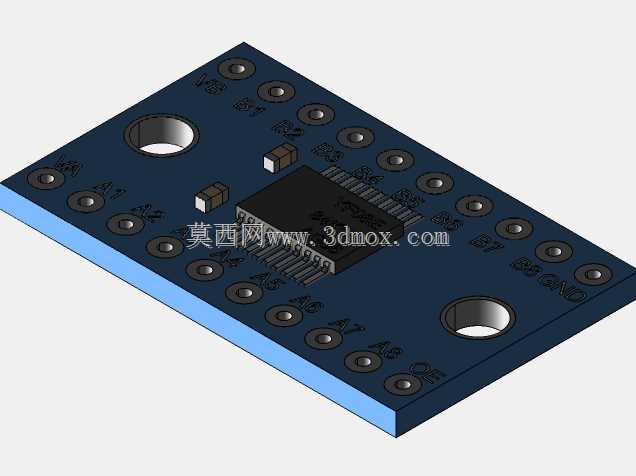

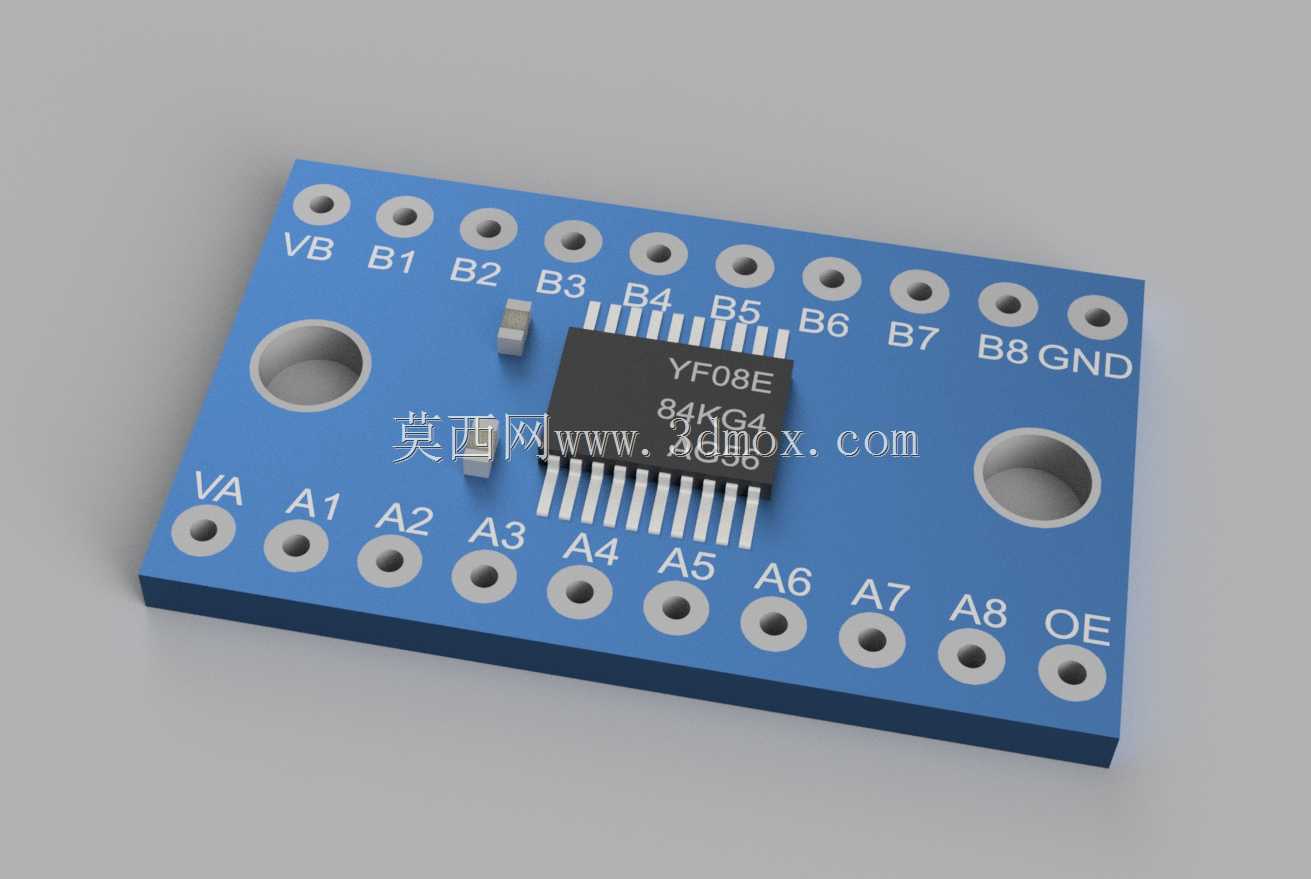

在嵌入式开发与开源硬件搭建场景中，不同主控板的IO口电平标准不统一是经常遇到的问题，比如Arduino常用5V逻辑电平，而树莓派等单板计算机采用3.3V逻辑电平，直接互联会出现信号不匹配甚至烧坏主控引脚的风险，这款八通道电平转换模块正是为解决这类跨电平信号交互问题设计的。模块核心采用专用电平转换芯片，可同时实现8路双向信号的电平转换，无需额外设置方向控制引脚，能自动识别信号传输方向，适配1.2V到5V之间的常用逻辑电平区间，满足绝大多数嵌入式开发场景的电平匹配需求。从结构设计来看，模块采用蓝色FR-4玻纤电路板作为基材，板载元件布局紧凑，核心转换芯片采用贴片封装焊接在板卡中央位置，周边排布0805封装的贴片阻容元件，减少分立元件占用的板面空间。板卡两侧分别排布两组信号排针引脚，一侧对应A端口的8路信号与VA电源引脚，另一侧对应B端口的8路信号、VB电源引脚与GND公共地引脚，另外单独设置OE输出使能引脚，可通过外部电平控制模块的工作状态，方便做功耗控制或者总线隔离。安装边界上，板卡整体为矩形结构，四个角位置预留了标准3mm直径的安装固定孔，孔位间距适配常用的面包板、原型板安装孔距，既可以直接插在面包板上做快速原型验证，也可以通过铜柱固定在设备外壳内部做长期使用，板卡厚度为标准1.6mm，排针引脚采用2.54mm标准间距，兼容市面上绝大多数杜邦线、排座的连接尺寸。实际使用中，VA引脚接低电平侧的电源电压，VB引脚接高电平侧的电源电压，两侧共地之后，对应通道的A、B引脚即可实现双向电平转换，无需额外的外围元件，大幅简化多电平系统的信号接线设计，不管是做开源硬件的项目开发，还是工业控制场景里不同电平传感器与主控的信号转接，都能快速完成电路搭建，减少电平匹配带来的调试工作量。建模过程中还原了板卡的丝印标识、元件的实际外形尺寸与安装位置，固定孔的位置精度、排针的伸出长度都按照实物尺寸1:1还原，可直接用于设备装配的干涉检查、结构布局验证，也能用于教学演示场景的电路模块展示。
