四孔法兰固定式SMA射频连接器结构

在射频通讯链路搭建、微波测试设备集成、无线通信模块装配场景中，板端固定的射频连接部件是保障信号传输稳定性的核心结构件，这款四孔法兰固定的SMA连接器，正是针对面板或PCB板侧刚性安装需求设计的同轴连接结构。从实际使用场景来看，这类连接器常被用于通讯机箱面板的射频接口预留、射频功放模块的信号输入输出端、测试仪器的前置信号接驳位，需要在长期插拔使用中保持结构稳固，同时维持50Ω标准阻抗的信号传输连续性，避免因安装松动、结构形变带来的驻波比升高、信号插损增大问题。

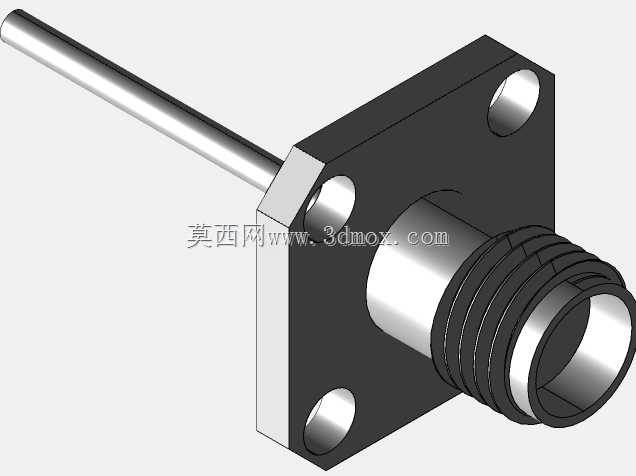

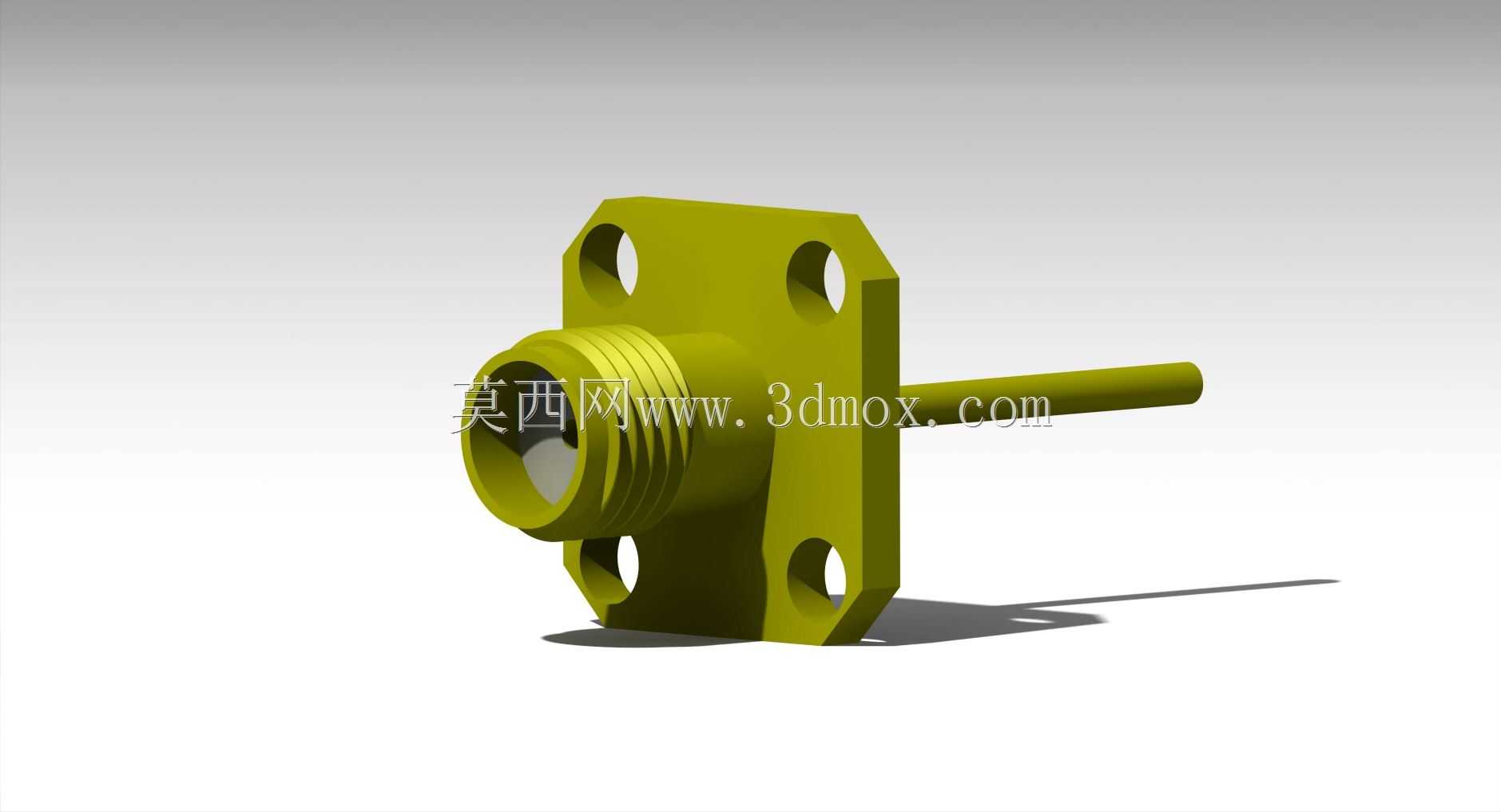

设计层面，这款连接器采用方形四孔法兰作为安装固定结构，法兰盘上的四个安装孔呈对称分布，可通过M2规格的螺丝完成与安装面板的刚性锁附，安装时法兰盘与安装面完全贴合，能承受常规插拔过程中的侧向力矩，不会出现连接器本体转动、轴向窜动的问题。连接器的接口端采用标准SMA外螺纹内孔结构，匹配通用SMA公头连接器的接驳需求，螺纹段长度符合通用射频连接的啮合尺寸要求，保证接驳时螺纹旋合到位后，内部插针与插孔的接触深度处于设计区间，既不会因为插接过深顶伤内部接触件，也不会因为插接过浅导致接触不良、信号泄露。

从结构细节来看，连接器尾部延伸出的细长导体端，用于穿过安装面板或PCB板的过孔，与内部射频链路的导体部分完成焊接或压接，导体段的直径与长度匹配常规微带线、同轴电缆内导体的接驳尺寸，设计时预留了足够的焊接操作空间，避免焊接过程中热量传导至前端接口部位损坏内部绝缘介质。法兰盘的厚度经过校核，在保证安装结构强度的前提下，尽可能压缩轴向安装占用空间，适配厚度1mm到3mm的常见通讯设备面板安装需求，安装孔的中心距严格遵循行业通用的SMA法兰连接器安装尺寸规范，可直接替换同规格的现有连接器，无需重新调整面板开孔位置。

实际选型使用时，需要注意安装面板上的过孔直径需略大于尾部导体段直径，预留0.2mm左右的装配间隙，避免导体与面板金属部分接触造成信号短路；锁附安装螺丝时需对角均匀施力，防止法兰盘受力不均出现翘曲，导致接口端面与安装面不垂直，影响后续连接器接驳的同轴度。这款连接器的整体结构没有多余的冗余设计，所有尺寸都围绕射频传输的稳定性、安装的便捷性、长期使用的可靠性展开，金属外壳部分采用一体化切削成型结构，外壳表面做导电钝化处理，既保证外壳的连续导电性能实现良好的电磁屏蔽效果，也能提升外壳的抗锈蚀能力，适配不同工况下的使用需求。
