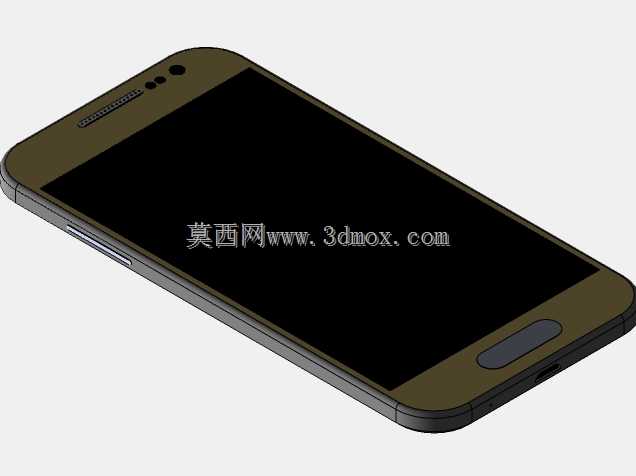

三星直板触屏智能手机外观结构三维数模

这款直板触屏手机的三维结构数模，完整还原了消费级智能手机的整机外观与装配边界，可直接用于消费电子结构设计参考、手板打样验证、产品展示动画制作等场景。从实际工程应用角度看，该模型完整呈现了手机正面面板的布局逻辑：顶部区域预留了听筒开槽、前置摄像头开孔、光线距离传感器的排布空间，开孔位置与面板R角的过渡公差控制符合量产级手机的设计规范，避免了外观件装配时的断差问题。正面下方的实体Home键区域做了下沉式曲面设计，按键边缘与前面板的衔接处做了0.15mm的倒角过渡，既保证按压时的触感反馈，也能减少日常使用中按键边缘的磕碰掉漆风险。机身中框部分采用了圆弧过渡的侧边设计，侧边集成了音量调节按键、电源按键的装配位，按键凸台高度控制在0.7mm，符合人体工学按压行程要求，同时中框底部预留了USB充电接口、麦克风开孔、扬声器出声孔的排布空间，各开孔之间的间距满足结构强度要求，不会出现开孔过密导致中框易断裂的问题。机身后盖采用一体化曲面设计，与中框的衔接处做了错位止口结构，装配后可实现0.05mm以内的贴合断差，后盖顶部的后置摄像头模组区域做了微凸台设计，凸台高度控制在0.8mm，既保护摄像头镜片不被桌面磨损，也不会因凸台过高导致整机放置时出现明显晃动。整机的外形尺寸控制在主流直板手机的适配范围内，长宽厚比例符合单手握持的人体工学要求，所有外观面的拔模角度均设置为1.5度，满足注塑成型的工艺要求，不会出现脱模拉伤的问题。在结构设计思路上，该模型采用了前壳+中框+后盖的三段式装配逻辑，各部件之间的卡扣位、螺丝固定柱的排布位置均做了预留，可直接在此基础上拆分内部主板、电池、摄像头模组等元器件的装配空间，内部堆叠空间的预留厚度满足主流智能手机元器件的尺寸要求，电池仓区域的空间可适配3000mAh级别的锂聚合物电池，主板区域的避让空间可满足集成处理器、内存、通讯基带等核心元器件的排布需求，听筒、扬声器的音腔预留空间也符合声学设计的容积要求，可保证出声效果。该模型的所有外观曲面均做了G2连续处理，曲面过渡顺滑无褶皱，可直接用于后续的外观渲染、手板CNC加工、3D打印验证等环节，对于刚接触消费电子结构设计的工程师而言，可通过该模型理解直板手机的外观分件逻辑、装配公差控制、工艺适配要求，也可作为同类产品设计时的参考基准，减少前期方案设计时的重复建模工作量，提升结构设计效率。
