交流手电钻内部结构爆炸展示三维数模

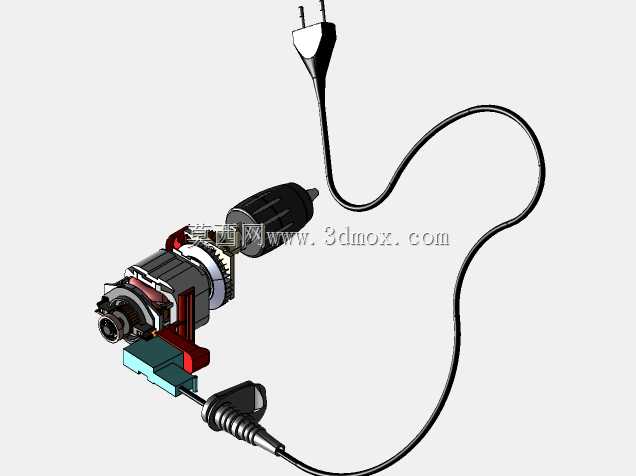

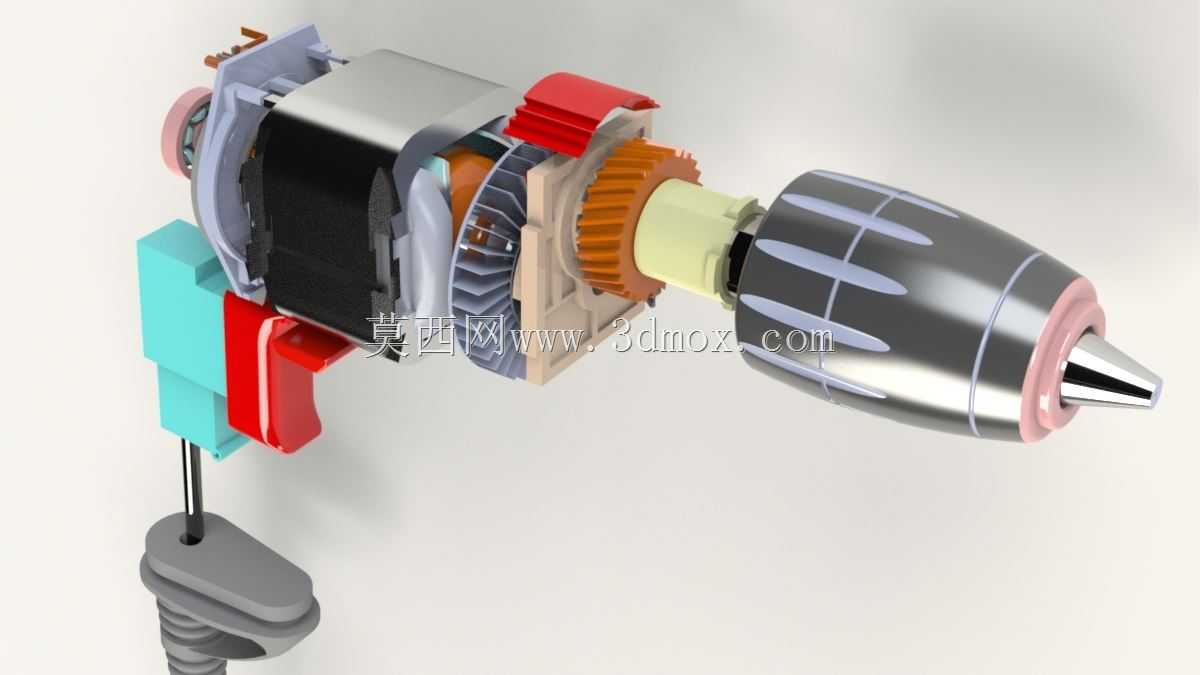

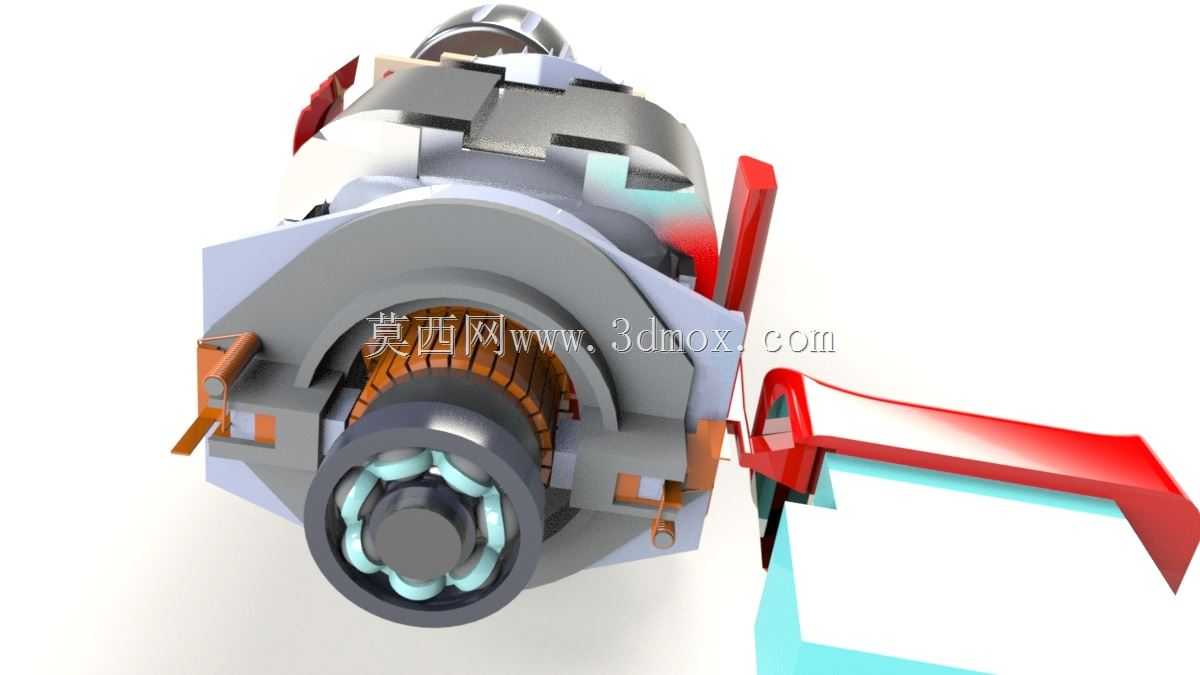

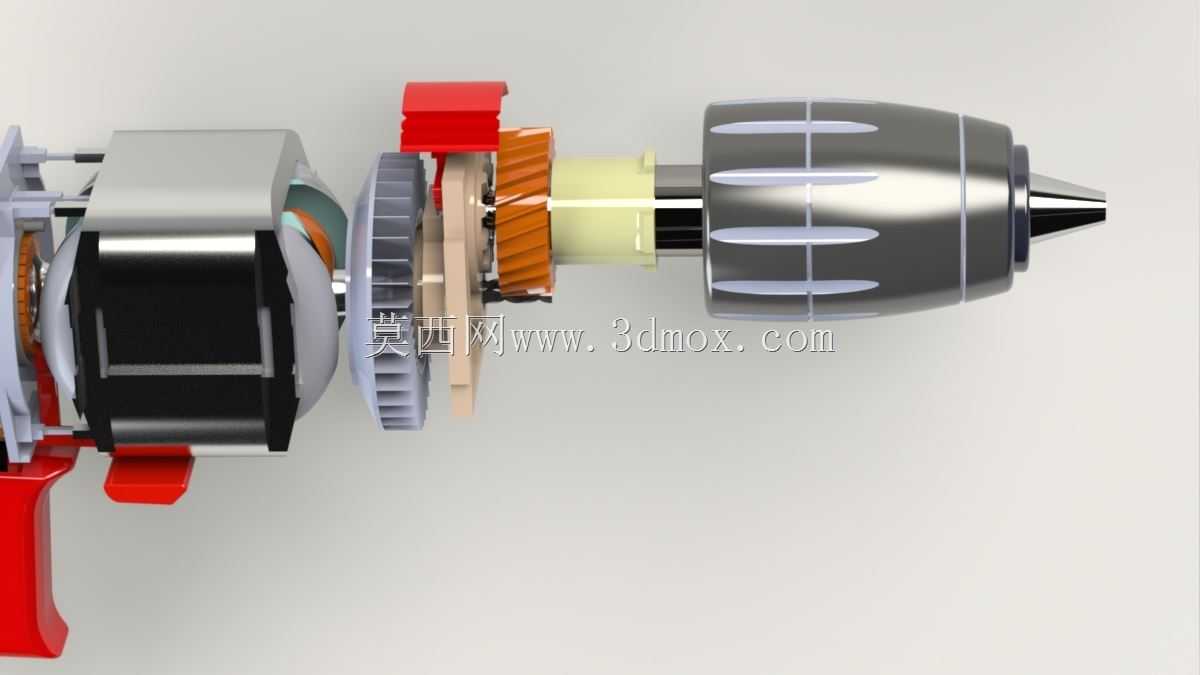

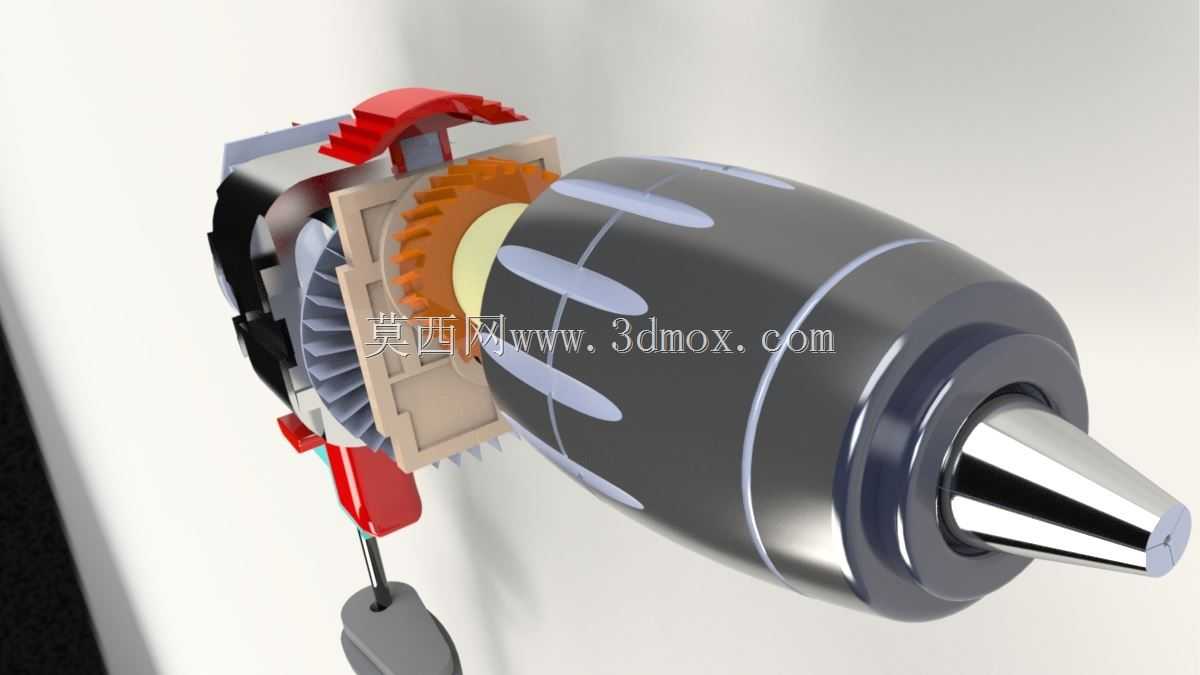

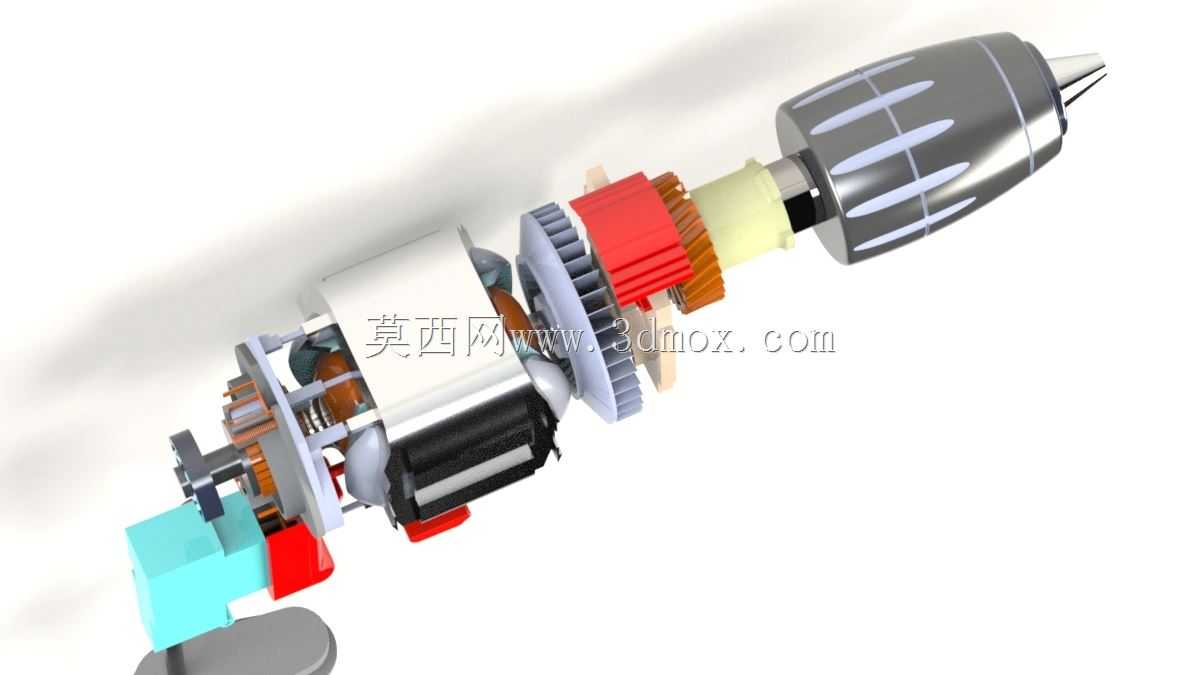

这款交流供电手电钻的结构数模采用爆炸视图形式呈现，完整拆解了从动力输入到作业输出端的全部核心组件，可直接用于电动工具结构教学、维修拆解参考以及同类型手持电动工具的改型设计参考。从实际应用场景来看，这类交流手电钻广泛覆盖家装水电开槽、金属构件钻孔、木材扩孔、家具组装等多类作业场景，相比直流充电款手电钻，其持续输出扭矩更稳定，不存在电池续航衰减问题，适合长时间固定工位的连续加工作业。数模中完整还原了市电输入插头、柔性供电线缆、机身尾部进线防折保护结构，这部分结构在设计时需要重点考虑线缆弯折疲劳寿命，进线位置的橡胶护套需要匹配线缆外径做过盈配合，同时预留3-5mm的轴向窜动空间，避免作业时机身振动拉扯线缆内部铜芯造成断线故障。传动部分的数模清晰展示了减速齿轮组、输出轴、钻夹头的装配关系，钻夹头采用三爪自定心结构，可夹持1-13mm直径的直柄钻头，夹头与输出轴之间采用螺纹连接加径向顶丝的双重固定方式，满负荷正反转作业时不会出现夹头松脱的问题。机身内部的电机组件采用串激电机结构，数模中还原了定子、转子、碳刷架的相对安装位置，碳刷架的安装槽与机壳内壁的定位筋做零间隙配合，更换碳刷时无需额外调整对位，可直接推入到位。开关部分集成在手柄握持区域，扳机的行程与调速电阻的阻值变化做线性匹配，轻按扳机时输出低转速高扭矩，适合钻孔初始阶段的定位，避免钻头打滑偏移，扳机按到底时达到额定转速，适配大进给量的快速钻孔作业。辅助手柄的安装位置在机身前端的金属抱箍处，抱箍可绕机身轴线360度旋转，操作人员可根据作业姿势调整手柄角度，抱箍的锁紧螺栓采用M6规格，拧紧力矩控制在8-10N·m即可保证手柄不会在作业时发生转动，同时不会夹裂机壳的塑料壳体。整机的外形边界在装配完成后长度约240mm，手柄握持处的直径约55mm，符合成年人手掌的握持尺寸，重心位置设计在手柄中心上方15mm处，长时间握持作业不易产生疲劳感。数模中各零部件的配合公差均按照手持电动工具的行业标准设定，塑料壳体之间的止口配合间隙控制在0.1-0.2mm，既保证装配后的外观严合度，也不会因为热胀冷缩出现壳体挤压变形的问题。
