SpaceX猎鹰1号运载火箭二级箭体结构

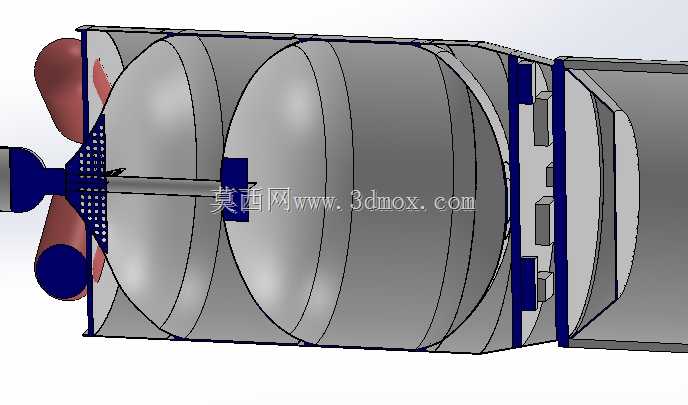

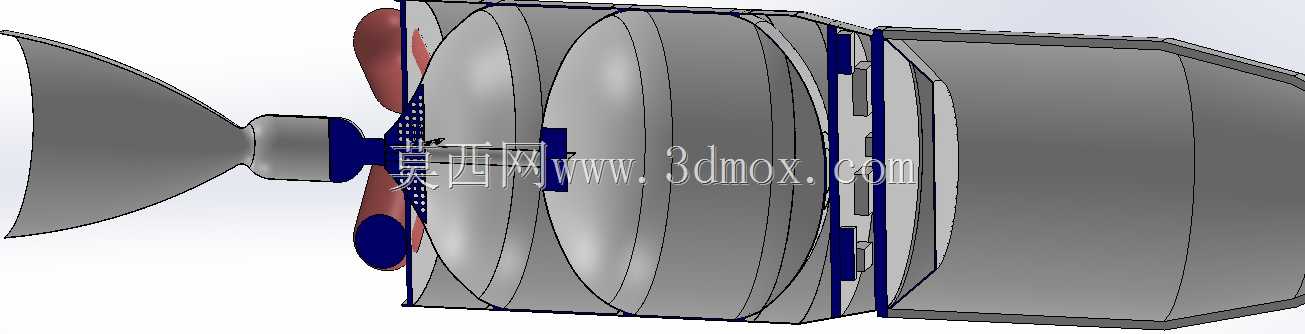

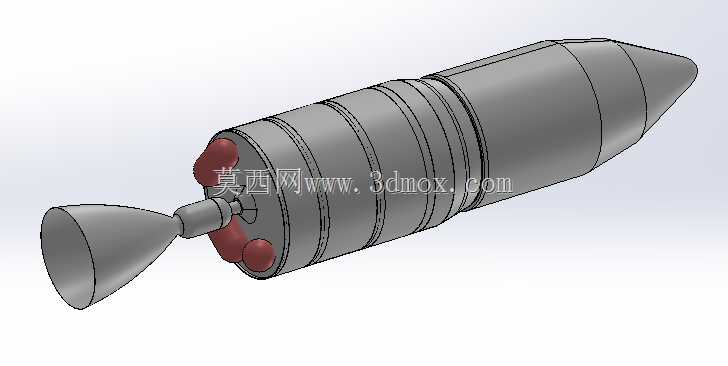

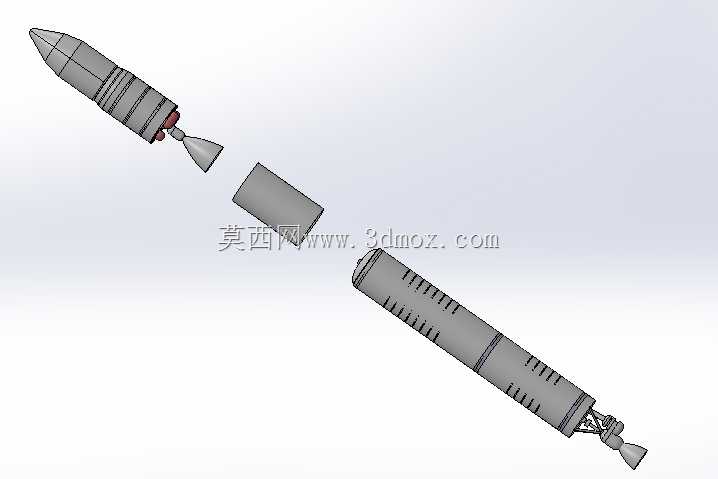

该箭体结构作为小型运载火箭的上面级主体，承担着将有效载荷送入预定轨道的核心任务，在航天发射任务流程中，当一级箭体完成助推分离后，该二级结构将独立完成后续的轨道爬升、姿态调整与载荷释放动作，是衔接一级助推段与轨道部署段的核心功能段。从结构设计逻辑来看，整体采用旋成体气动外形，头部为收敛式钝锥构型，能够在大气层内飞行阶段有效降低激波阻力，减少跨音速飞行阶段的气动热影响，柱段主体为等直径薄壁筒结构，内部可预留贮箱安装空间、姿控组件安装位与航电设备舱布局区域，箭体尾部预留发动机对接法兰接口，可适配真空优化型喷管的上面级发动机安装，周向分布的凸起结构对应姿控喷管的安装支座，用于在真空飞行阶段提供俯仰、偏航与滚转方向的姿态控制力矩。在安装边界设计上，柱段外表面的环形凸起为级间分离机构的对接卡槽，分离面的形位公差需严格控制同轴度要求，保证一级与二级对接后的整体结构刚度，避免飞行过程中出现箭体弯曲模态异常；尾部喷管延伸段采用外伸式布局，需预留足够的热防护间隙，避免发动机工作时的高温羽流对箭体筒段结构造成烧蚀，头部锥段末端预留载荷适配器安装接口，接口尺寸匹配小型卫星的标准连接包带，可直接适配百公斤级以下的微纳卫星部署需求。从实际应用场景出发，该结构的三维数模可用于航天专业的教学演示，帮助从业者理解小型液体运载火箭上面级的布局逻辑，也可作为航天科普展项的结构展示载体，直观呈现二级箭体的外部构型与接口分布，在结构设计层面，该模型还原了箭体外部的主要结构特征，包括级间段的连接结构、姿控系统的外置布局、喷管的收敛扩张构型，能够为同类小型运载器的概念设计提供外形参考，在进行总体方案论证时，可基于该外形开展气动仿真计算，获取不同马赫数下的阻力系数与升力特性，为弹道计算提供基础输入参数。设计过程中充分考虑了真空飞行环境的使用需求，外表面无多余的突出物，所有外置组件均做了流线化修型，尽可能降低残余大气层内飞行阶段的气动干扰，各结构段的分块逻辑也匹配实际箭体的制造工艺，筒段可采用整体旋压成型工艺，锥段采用钣金焊接拼接，能够在保证结构强度的前提下尽可能降低箭体结构质量，提升运载效率。
