Anker Soundcore3便携蓝牙音箱结构设计

这款便携蓝牙音频播放设备的三维结构设计，完全围绕户外移动使用、日常桌面摆放两类核心场景展开，建模过程中所有结构尺寸均控制在0.1mm的精度公差范围内，能够直接匹配后续结构验证、手板打样的工程需求。从实际使用场景来看，这类便携蓝牙音箱需要兼顾随身携行的抗磕碰性能、桌面摆放的稳定性、户外使用的操作便捷性，因此在外形设计上采用了带圆角过渡的长方体构型，四个边角均做了大弧度圆弧处理，既能够降低跌落时的应力集中，也能避免尖锐边角划伤携行包具或者用户手部，整机的长宽厚比例经过反复调整，既能够保证单手握持的贴合度，也能在平放时保持足够的支撑稳定性，不会因为轻微触碰出现侧翻。

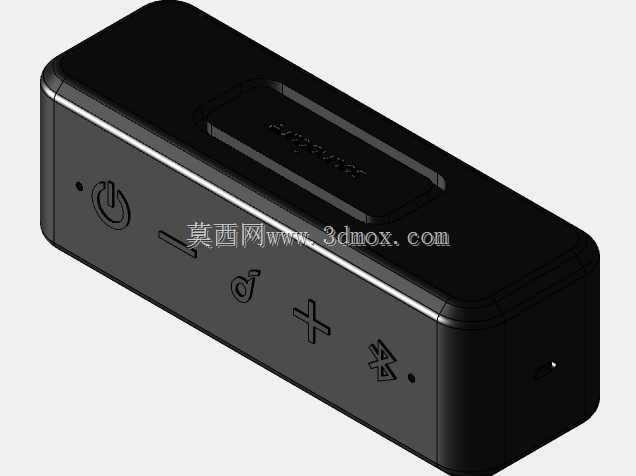

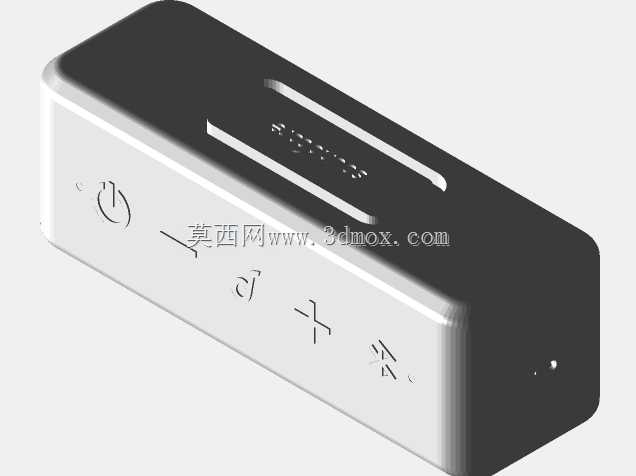

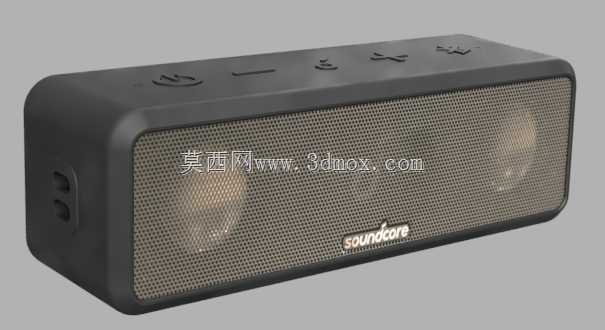

设备正面为整面的出声网罩结构，网罩采用细密的冲孔构型，在保证出声效率的同时，能够阻挡日常使用中的灰尘、飞溅水渍进入腔体内部，网罩下方预留了品牌标识的安装位，与网罩表面保持齐平，不会出现凸起剐蹭的问题。顶面集中布置了所有功能操作按键，按键的凸起高度、按压行程均按照人体操作习惯设置，盲操作时可以通过按键表面的不同触感标识快速区分功能，不需要低头查看按键位置，适配户外行走、骑行等不便目视操作的使用场景。机身侧面预留了接口安装位，位置做了内凹处理，既能够保证外接线材时的插接空间，也能避免接口突出机身影响摆放，同时内凹结构也能为接口的防水密封结构预留足够的安装边界。

建模过程中没有额外制作腔体内部的烤架附属结构，但是所有外观面的分型线、止口位置都做了精准的还原，能够直接用于外观件的结构拆分，配套的模型文件中包含了外观面的贴花定位参考，设计师可以直接在对应位置调整表面印刷内容，不需要重新做定位基准。需要注意的是，模型中无特征标识的平整端面为产品的正面朝向基准，在做后续的结构装配、渲染出图时可以直接以此为基准调整坐标系，不需要重新找正方位。从结构设计的角度来看，这类便携音频产品的建模核心在于平衡外观质感、结构强度、内部声学腔体的空间占用，所有外观曲面都做了G2连续处理，相邻面之间没有突兀的折角，后续做外壳注塑开模时可以直接提取曲面进行模流分析，不需要额外修复曲面破面。整机的安装边界完全按照实际产品的尺寸还原，在做配套的桌面支架、便携保护套设计时，可以直接套用该模型的外轮廓进行适配，不需要反复测量实物尺寸，能够大幅缩短周边配件的开发周期。
