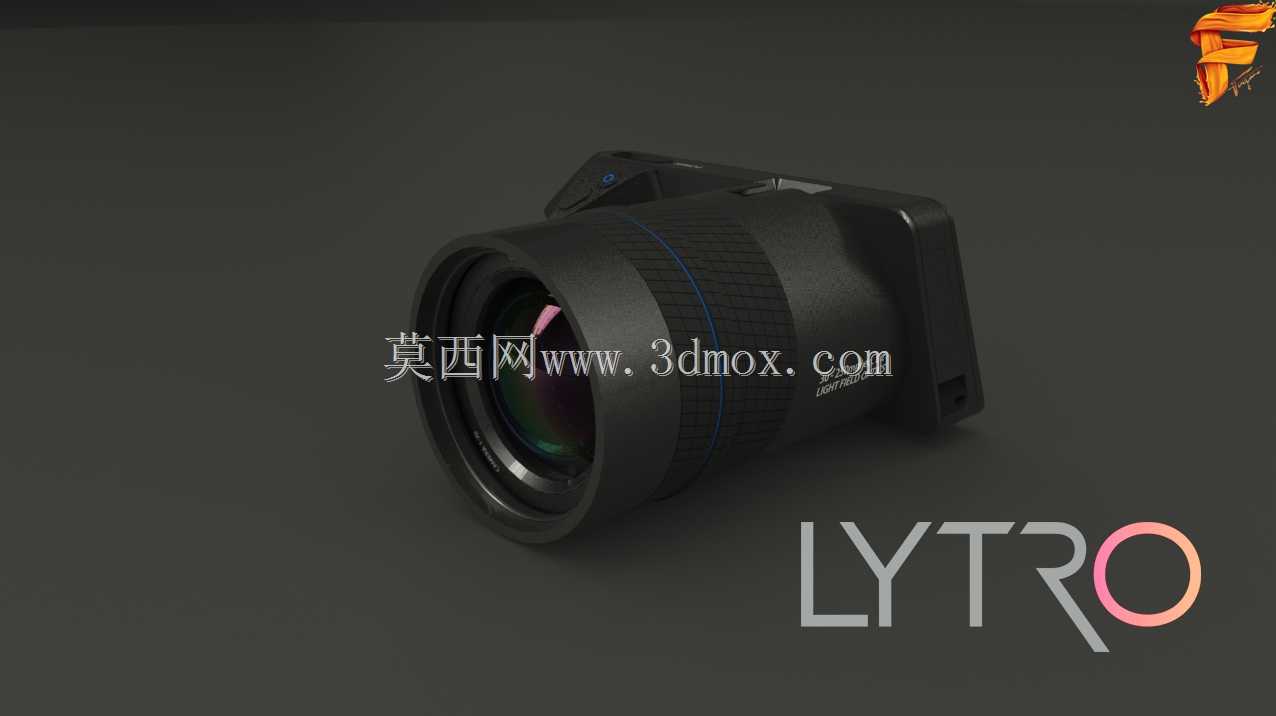

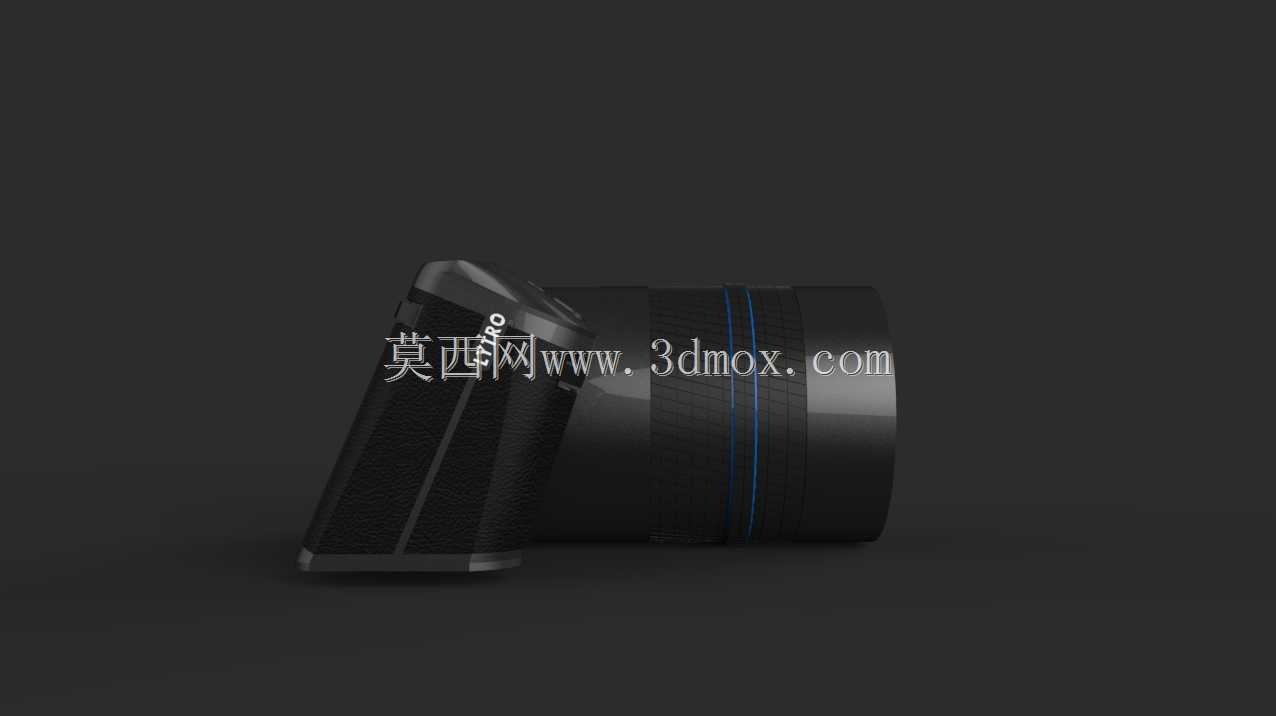

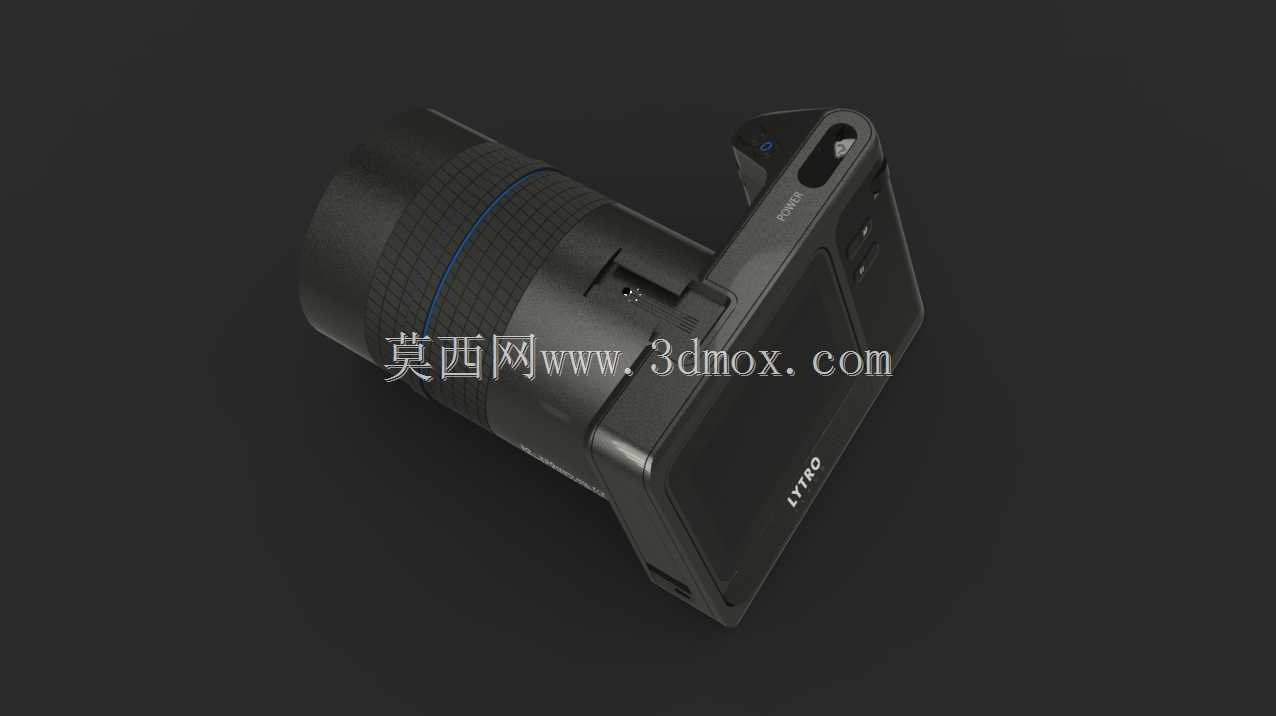

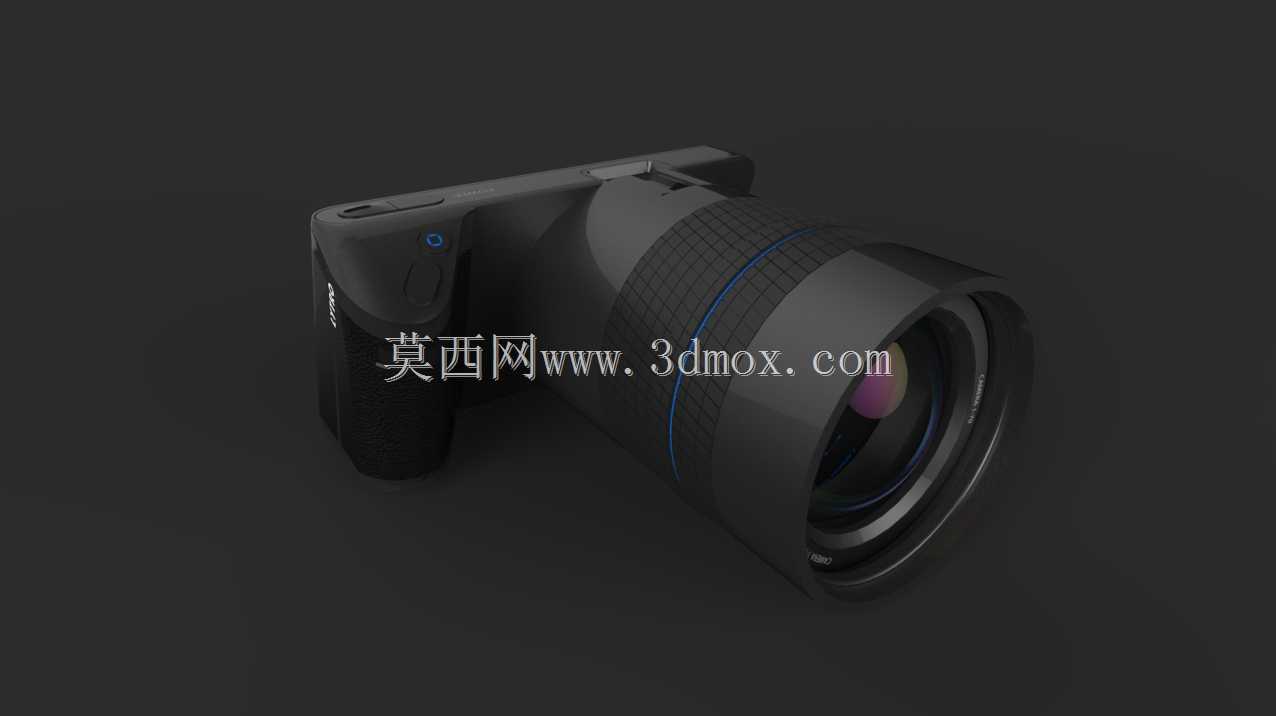

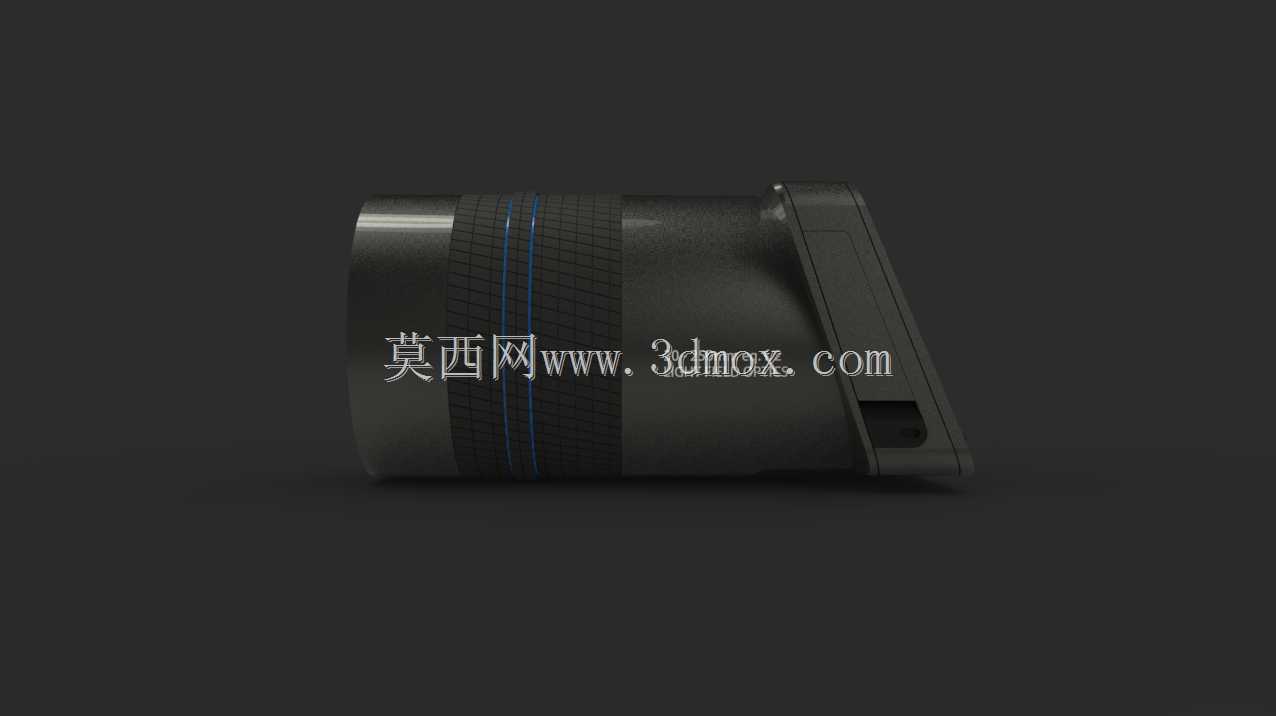

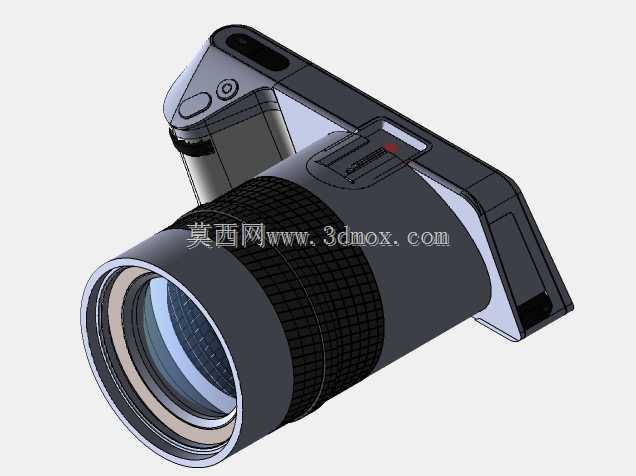

LYTRO光场相机外观结构三维数模

本次构建的数模完整还原了光场成像类手持拍摄设备的整机结构，从实际工程落地角度出发，数模拆分了镜头调焦环、机身握持段、后端成像模块、底部支撑接口等独立结构件，所有配合面均按照消费电子产品的常规装配公差预留间隙，可直接用于结构验证、外观手板打样环节。从实际应用场景来看，这类光场拍摄设备区别于传统数码相机，核心是通过前置微透镜阵列实现先拍摄后对焦的成像逻辑，因此在结构设计上，镜头段的轴向尺寸预留了足够的微透镜阵列安装空间，镜筒外壁的防滑纹理做了等距环形排布，兼顾握持调焦时的摩擦力与外观一致性，调焦环的转动行程与内部镜组的移动距离做了对应匹配，避免出现空转或调焦超限的结构干涉。机身主体采用一体化握持弧度设计，右侧握持区的内凹角度贴合成年人手掌自然握持形态，边缘处做了R2.5的圆角过渡，避免长期握持产生硌手感，机身外壳的壁厚统一设置为1.8mm，符合注塑成型的常规壁厚要求，壳体内部预留了主板、电池、存储模块的安装卡槽，各卡槽的定位柱高度与安装孔位均对应通用消费电子元器件的安装尺寸，不需要额外调整即可完成元器件的虚拟装配。镜头前端的滤镜安装接口采用标准螺纹规格，可兼容通用口径的外接滤镜、镜头盖等配件，镜身与机身的连接段做了密封槽预留，可加装橡胶密封圈实现日常使用的防尘防泼溅能力。底部的快装板接口位置做了局部加厚处理，避免三脚架安装时出现壳体受力开裂的问题，接口中心与整机重心位置对齐，保证上架拍摄时的平衡稳定性。数模构建过程中，所有外观曲面均做了G2连续处理，没有出现曲面褶皱、法线反转的问题，各结构件的分模线位置设置在外观非可视区域，兼顾生产时的脱模便利性与外观整洁度，机身表面的品牌标识区域做了下沉0.2mm的凹槽设计，可用于后续的丝印或金属铭牌粘贴。从安装边界来看，整机最大外径出现在镜头前端，握持段的宽度控制在单手握持的舒适区间，整机长度满足日常收纳进常规摄影包隔层的尺寸要求，没有出现突出的易磕碰结构，所有外露的边角均做了钝化处理，避免日常使用中的剐蹭损伤。
