手推式草面球场沥青标线作业设备

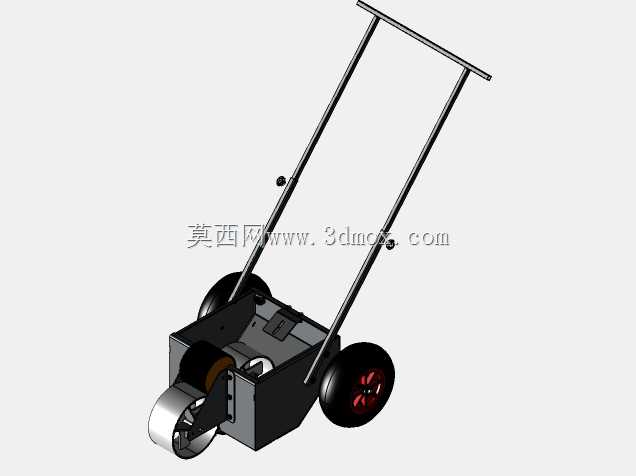

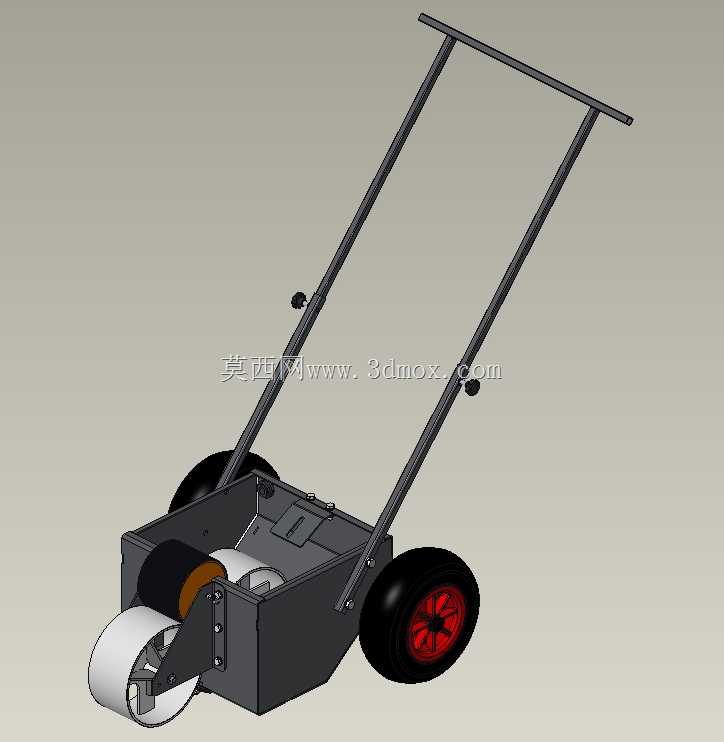

这款手推式标线作业设备，核心服务于各类天然草、人造草运动场地的沥青标线施工作业，覆盖足球场地、多功能运动场、社区休闲草地区域的边界线、功能分区线标记场景，解决传统人工放线效率低、线条顺直度差、涂料涂布不均的现场施工痛点。从结构设计逻辑来看，整机采用倾斜式双推杆操作架构，推杆角度经过人体工程学校核，作业人员握持推行时手臂自然下垂无需过度抬升，长距离作业可有效降低上肢疲劳度；推杆上设置的两组锁紧旋钮，可根据作业人员身高调整推杆伸出长度，适配不同身高操作人员的使用需求，同时旋钮锁紧结构无多余突出部件，避免推行过程中勾挂场地周边防护网或杂物。行走部分采用两个带橡胶胎面的行走轮，轮毂做加强筋结构设计，轮距匹配常规标线作业的通行宽度，在平整度一般的草面场地推行时不会出现侧倾，橡胶胎面不会对草皮纤维造成过度碾压损伤；前端的导向压轮紧贴作业面，既起到标线导向作用，也能控制出料口与作业面的恒定间距，避免涂料飞溅或涂布过厚堆积。料仓部分采用敞口式钣金焊接结构，内壁做圆弧过渡处理无存料死角，沥青涂料装填后可依靠自重均匀流向出料涂布机构，无需额外增设泵送结构，大幅降低整机故障概率；出料口设置可调式挡板，可通过挡板开合度调整标线宽度，适配不同场地对标线宽度的规范要求，从5cm的常规边界线到12cm的功能分区线都可通过简单调整实现。整机的安装边界充分考虑小型作业设备的转运需求，整体宽度控制在60cm以内，可直接通过常规场地出入口，无需拆解转运；整机高度在推杆收起状态下不超过80cm，可放入普通工程车辆的后备厢存放，日常维护时仅需定期清理出料口残留涂料、检查行走轮转动灵活性即可，无复杂的保养工序。设计过程中特意将整机重心控制在行走轮轴线靠前位置，推行时仅需施加向前的水平推力即可，无需额外向下压持把手，作业转向时轻抬把手即可通过前端导向轮调整行进方向，单人即可完成全部标线作业，无需额外辅助人员配合放线，单小时作业效率可达人工放线的3倍以上，线条顺直度误差可控制在每百米2cm以内，满足专业运动场地的标线精度要求。
