集成驱动式闭环步进电机结构设计

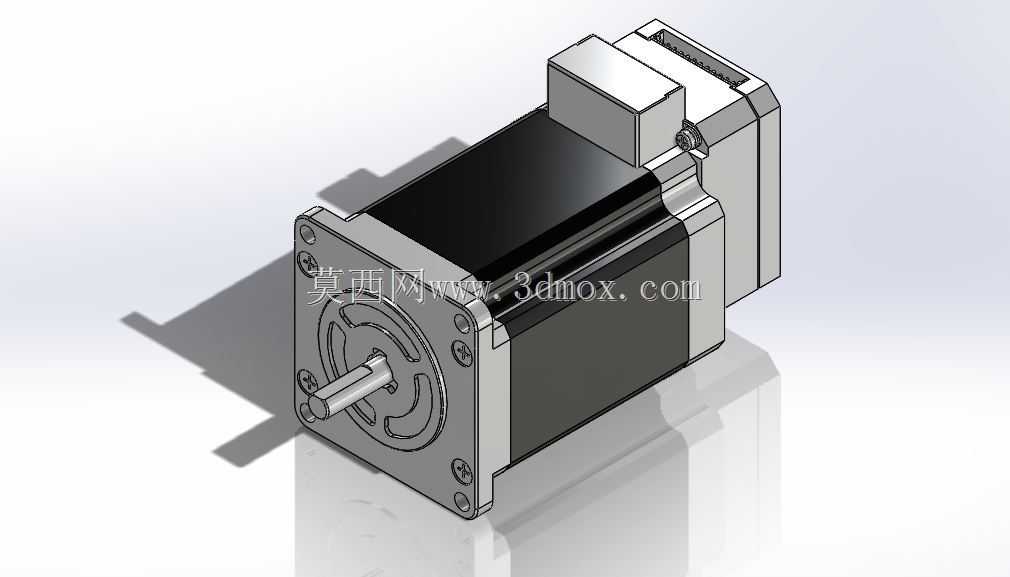

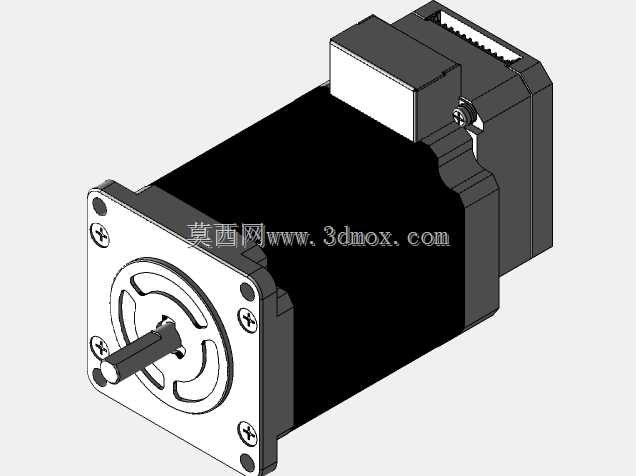

这款集成驱动结构的步进执行部件，目前在桌面级自动化设备、小型数控进给轴、3D打印运动平台、实验室精密位移台这类安装空间紧凑的场景里应用十分广泛，和传统分体式驱动搭配电机的方案不同，它把驱动控制电路直接整合在电机尾部的壳体里，省去了驱动器到电机之间的多根动力、编码接线，既减少了柜内布线的空间占用，也降低了长距离接线带来的信号干扰风险，在小负载精密传动的工位上，能大幅缩减电气安装的工时。从结构设计的角度来看，前端安装法兰采用标准NEMA23规格的安装孔位，也就是行业内通用的57系列电机安装尺寸，法兰端面上的四个安装孔呈正方形分布，孔位间距、轴伸直径、轴伸长度都完全兼容同规格传统步进电机的安装边界，设备做迭代升级的时候不需要重新修改安装板的开孔尺寸，直接替换就能完成装配，适配性很强。尾部的驱动模块外壳做了阶梯式的避让设计，和电机主体的衔接处做了密封槽结构，既可以阻挡车间内的切削粉尘、少量油污溅入电路部分，也不会因为额外叠加驱动模块导致整体径向尺寸超出常规电机的安装轮廓，在一些侧装、垂直安装的工位上，不会和周边的拖链、传感器支架产生运动干涉。输出轴端采用了D型切边的轴伸结构，搭配同步轮、联轴器的时候不需要额外加工定位平面，锁紧之后可以有效避免传动过程中出现轴孔打滑的问题，前端盖的轴承位做了同轴度公差约束，能保证轴伸的径向跳动控制在精密传动允许的范围内，带编码器的闭环设计可以实时反馈转子位置，避免传统开环步进容易出现的丢步问题，在低速运行的时候扭矩输出更平稳，高速段的扭矩衰减也比普通开环步进更小。设计过程中还考虑了散热需求，电机主体的定子外壳采用拉伸铝型材工艺，表面的氧化层既可以提升绝缘性能，也能增大散热面积，尾部驱动模块的壳体和电机定子端做了导热接触，驱动板工作产生的热量可以直接通过电机壳体散出，不需要额外加装散热风扇，在长时间连续运行的工况下也能保持稳定的工作温度，不会因为过热触发驱动的过流保护。
