微型乘用车前悬控制底臂结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295277
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计
  • 微型乘用车前悬控制底臂结构设计

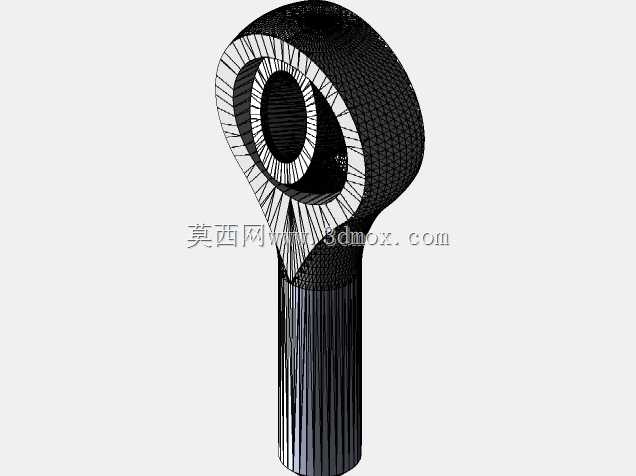

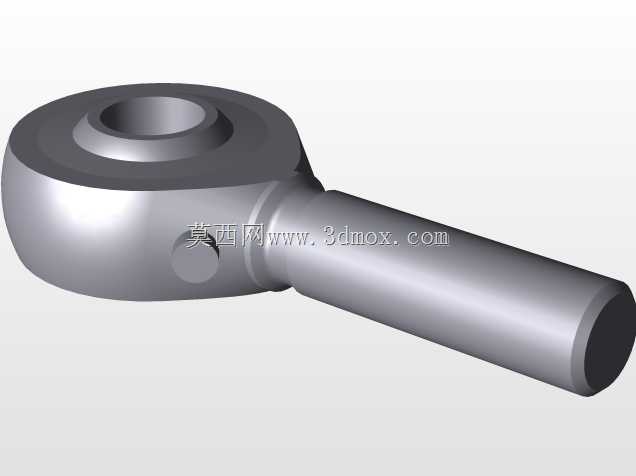

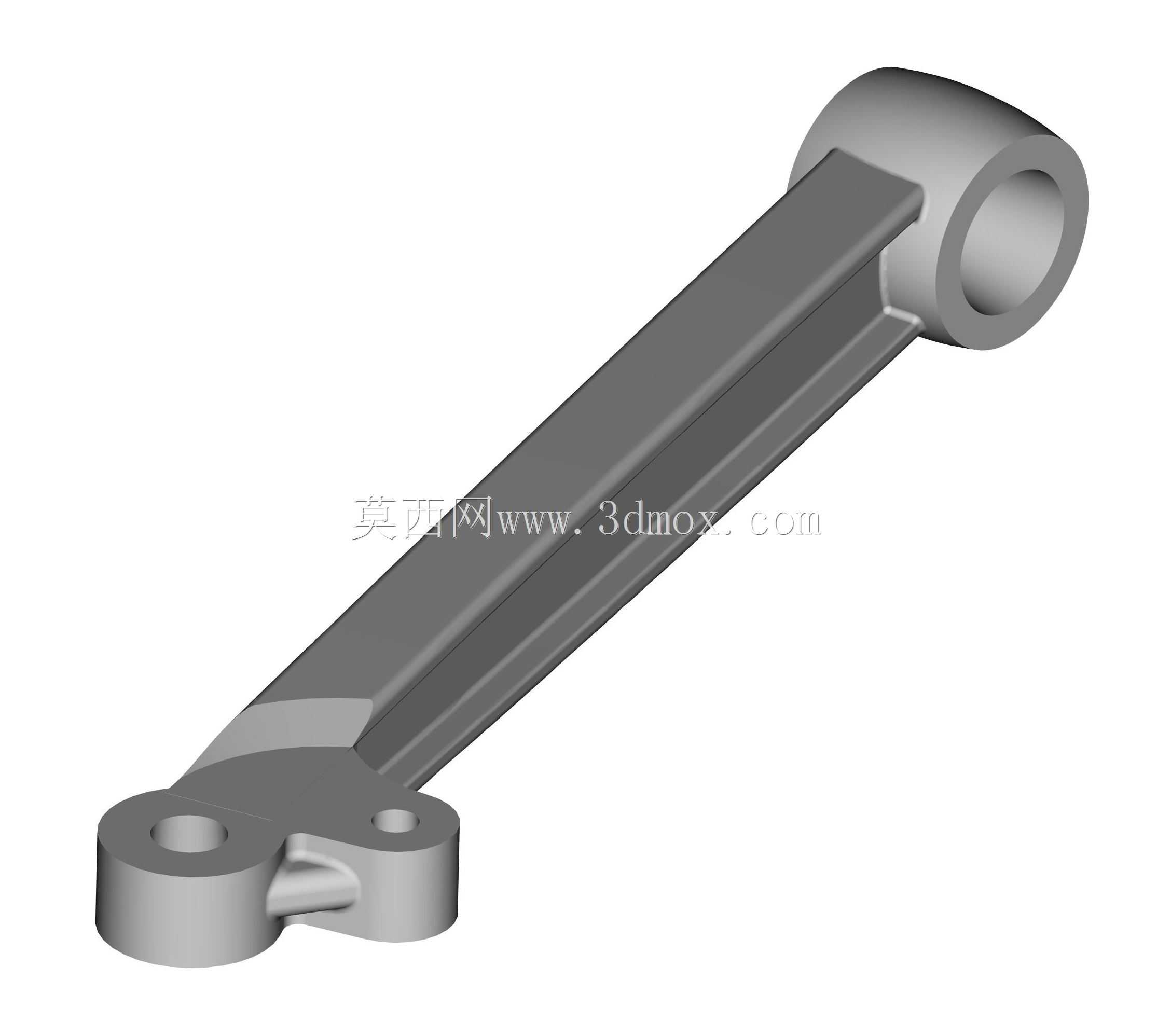

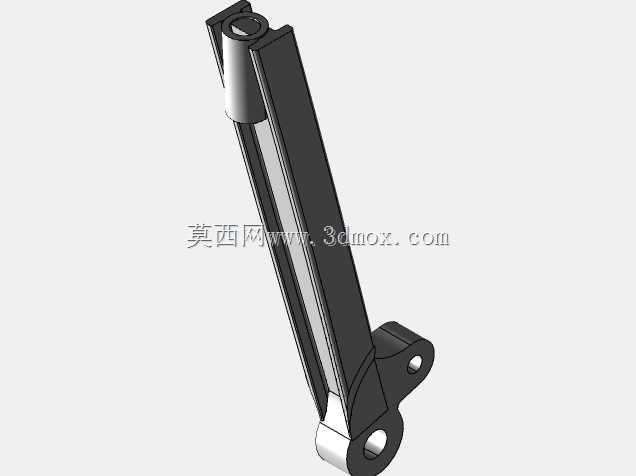

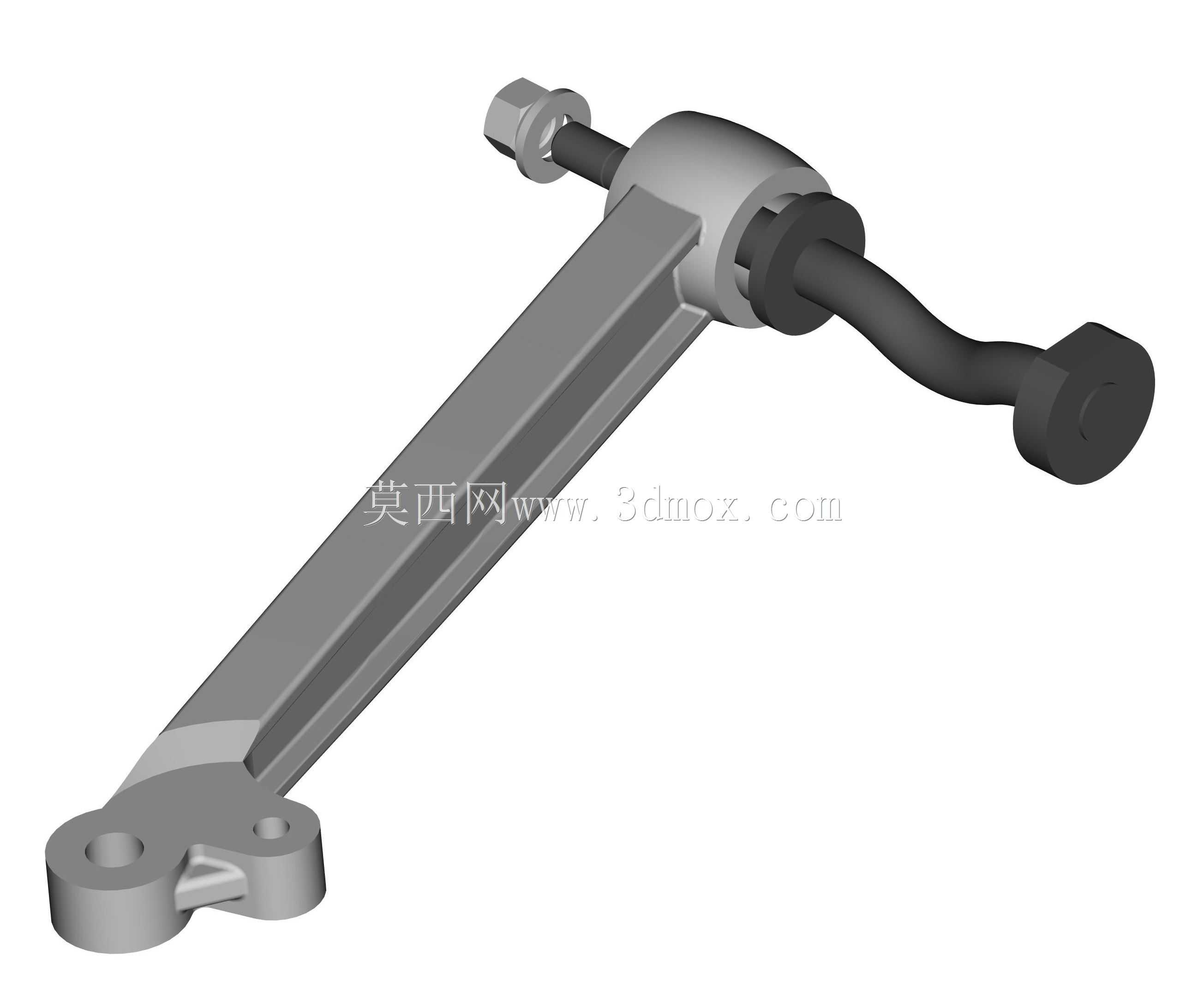

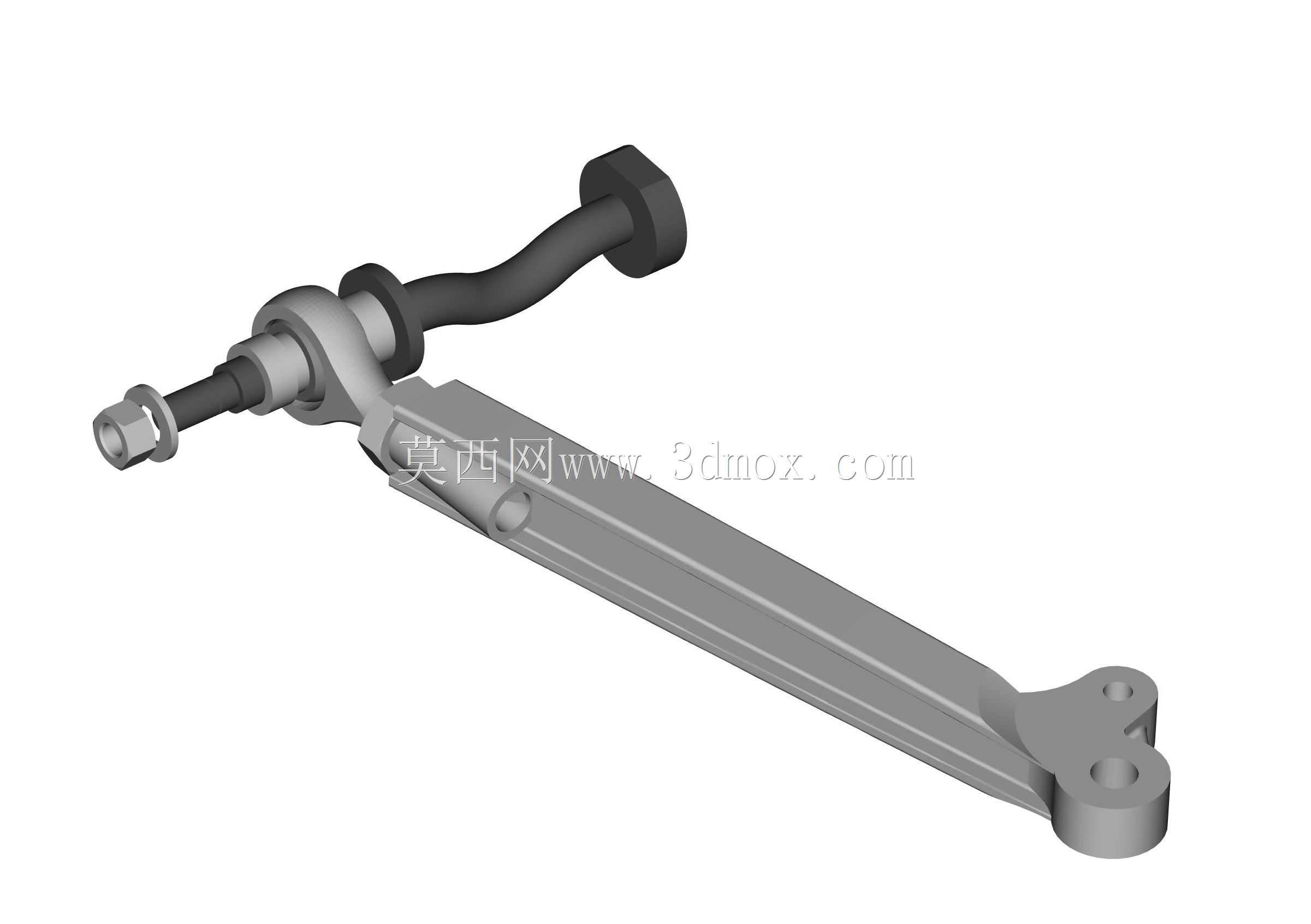

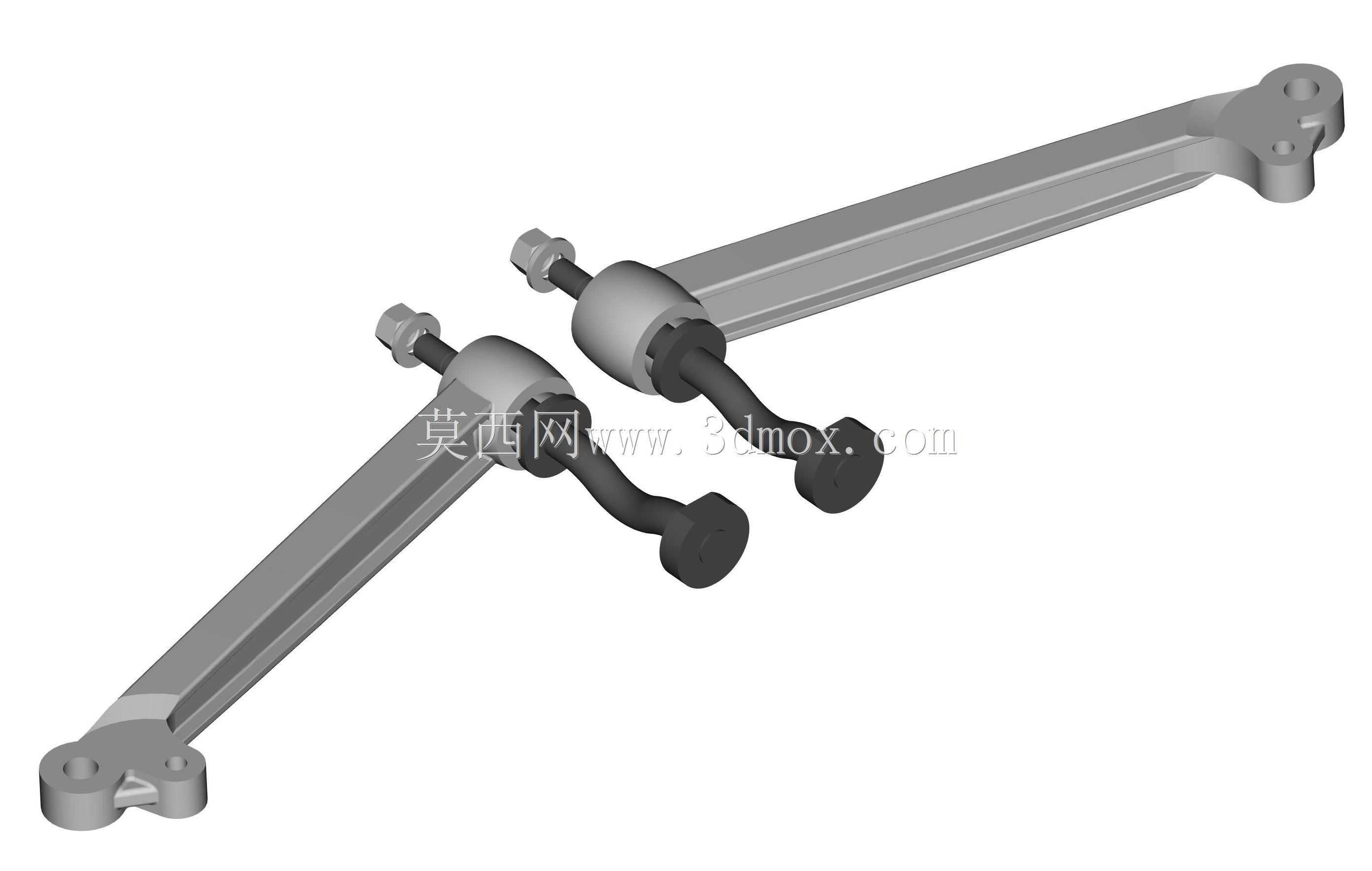

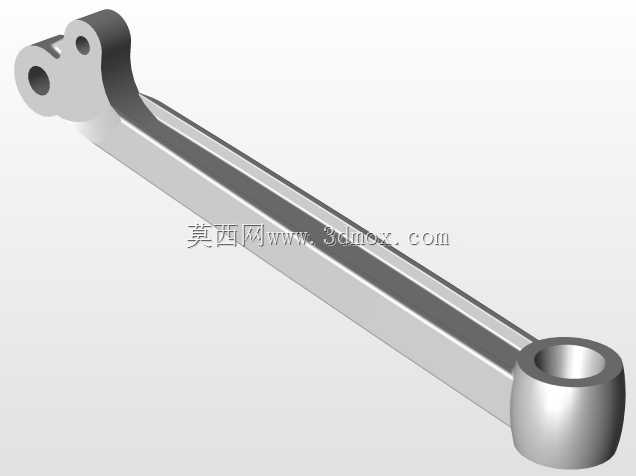

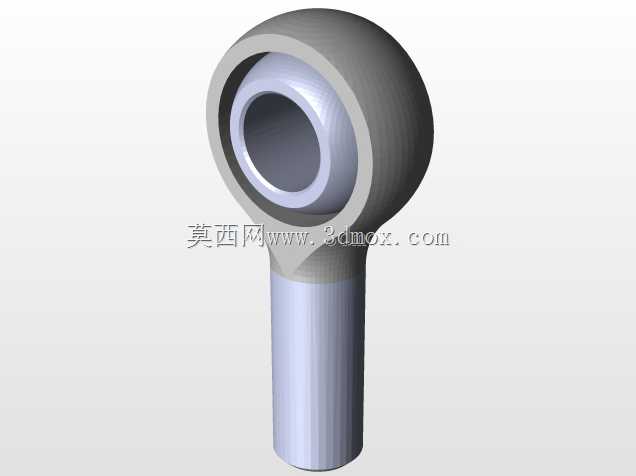

在微型乘用车的底盘悬架系统开发中,前悬控制底臂是承担车轮与车身连接、传递多维载荷的核心结构件,这类部件的设计精度直接决定了车辆行驶过程中的操控稳定性、滤震表现以及转向回正特性,尤其在Leyland/Rover这类经典微型车的底盘结构中,前底臂需要同时兼顾紧凑布局下的结构强度与轻量化需求,适配小尺寸车型狭窄的底盘安装空间。从结构功能来看,该部件一端通过衬套结构与车身副车架铰接,另一端通过球销结构与转向节相连,在车辆行驶过程中,既要传递纵向的驱动力与制动力,也要承受转向时的横向载荷,同时还要缓冲路面颠簸带来的冲击载荷,避免硬连接带来的底盘异响与结构疲劳损坏。设计过程中首先要明确安装边界条件,车身端的两个安装孔位同轴度公差需要控制在0.1mm以内,避免装配后出现衬套预压异常导致的行驶跑偏问题,球销端的安装座需要预留足够的转向摆动空间,保证车轮在上下跳动、左右转向的全行程内不会与周边的减震器、转向拉杆发生运动干涉。臂身主体采用变截面的冲压焊接结构,靠近车身端的截面做加宽处理,提升纵向载荷的承载能力,靠近球销端的截面做收窄优化,在保证横向刚度的前提下降低非簧载质量,提升车轮的贴地性能。衬套位置的橡胶刚度匹配是设计中的关键环节,轴向刚度需要设置得相对较低,用来过滤路面传来的细碎震动,径向刚度则需要保持足够的强度,避免急加速、急制动时出现过大的纵向位移影响操控响应。在实际装车验证环节,这类微型车的前悬底臂需要通过十万次以上的疲劳冲击测试,模拟不同路况下的载荷循环,验证焊缝位置、安装孔位的结构强度,避免长期使用后出现开裂、变形等失效问题。同时臂身的外形轮廓需要避让底盘下方的排气管、线束等周边部件,最小安全间隙需要保持在10mm以上,防止车辆行驶过程中出现部件磕碰损坏。对于三维建模从业者而言,这类底盘结构件的建模需要重点关注铰接点的运动轨迹仿真,通过运动学分析验证全行程内的部件间隙,同时要考虑实际加工工艺的可行性,冲压件的拔模角度、焊缝的预留位置都需要在建模阶段同步考虑,避免设计完成后出现无法加工、装配干涉的问题。该结构的优化方向主要集中在衬套刚度的匹配调校以及臂身的拓扑优化,在保证结构强度满足载荷要求的前提下,尽可能降低部件重量,同时兼顾行驶舒适性与操控性的平衡,适配微型车城市通勤的使用场景需求。
