手动活塞式抽气打气两用手动泵结构

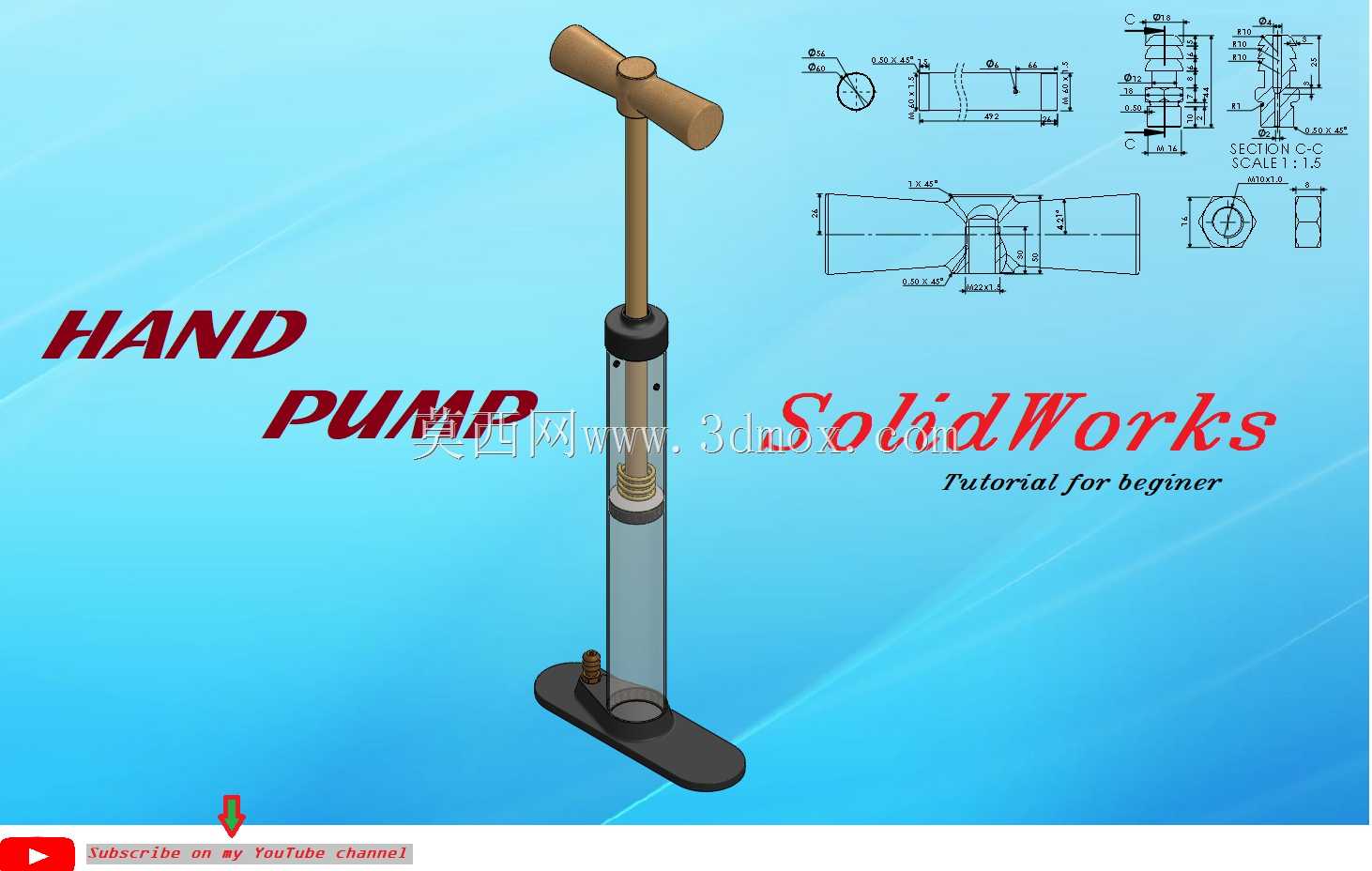

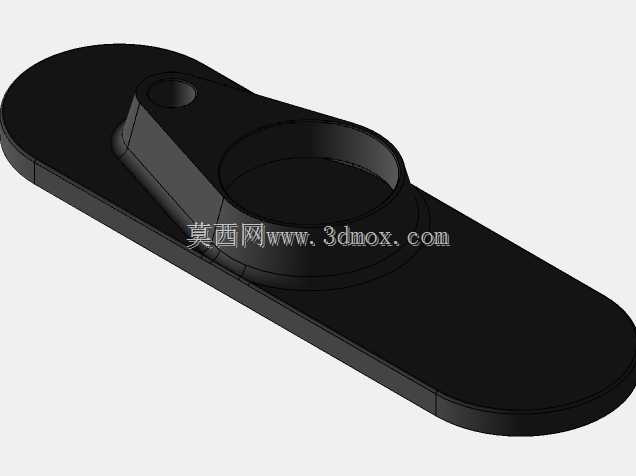

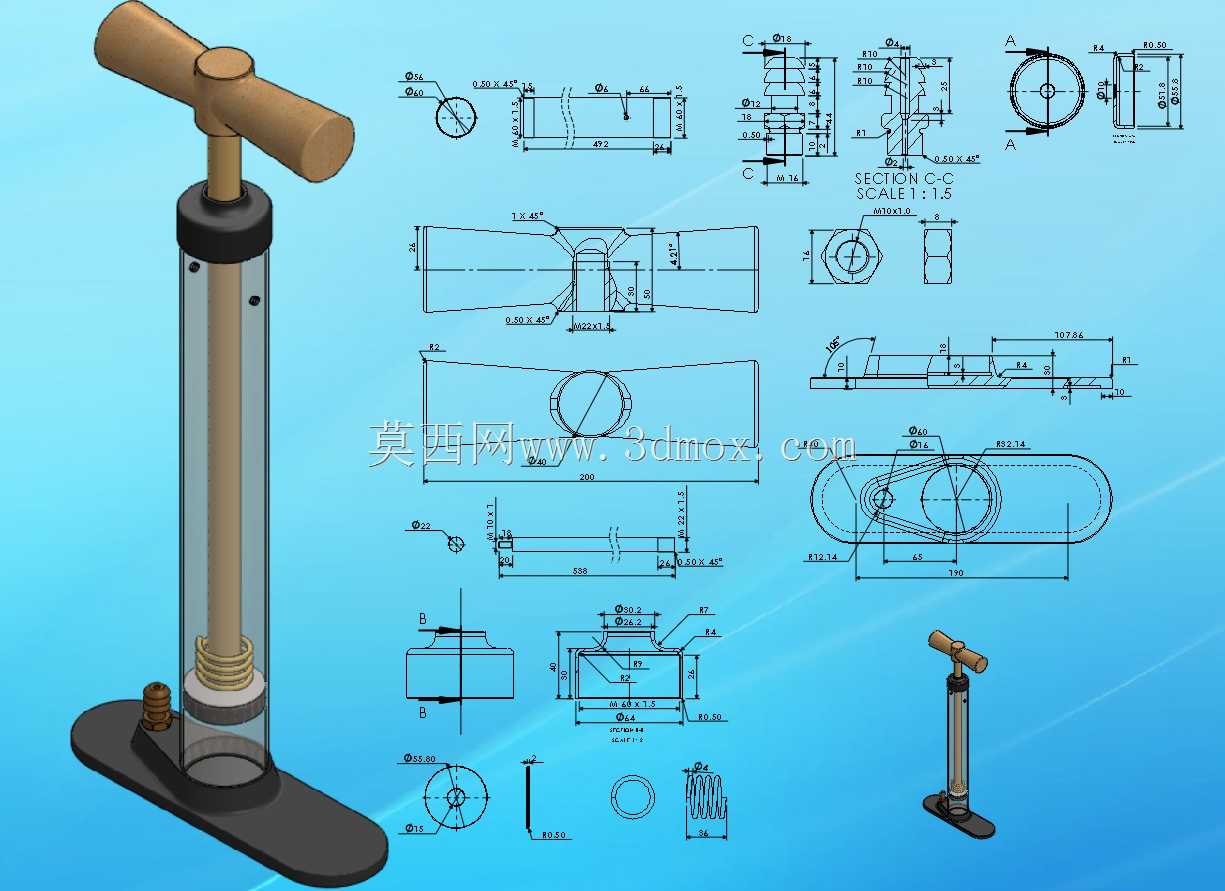

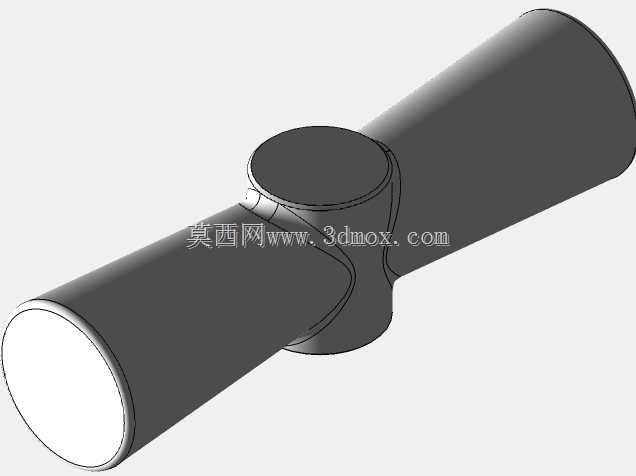

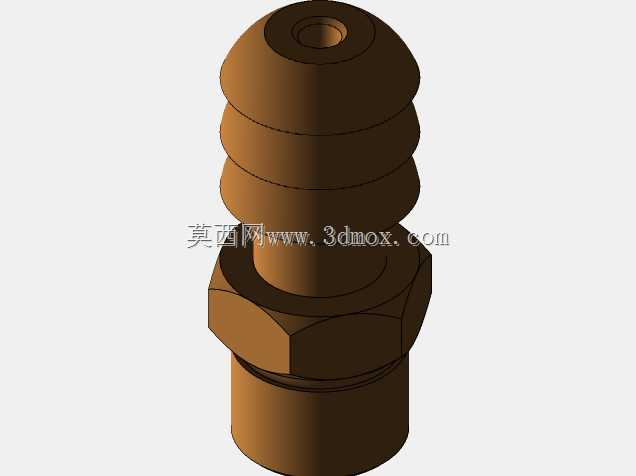

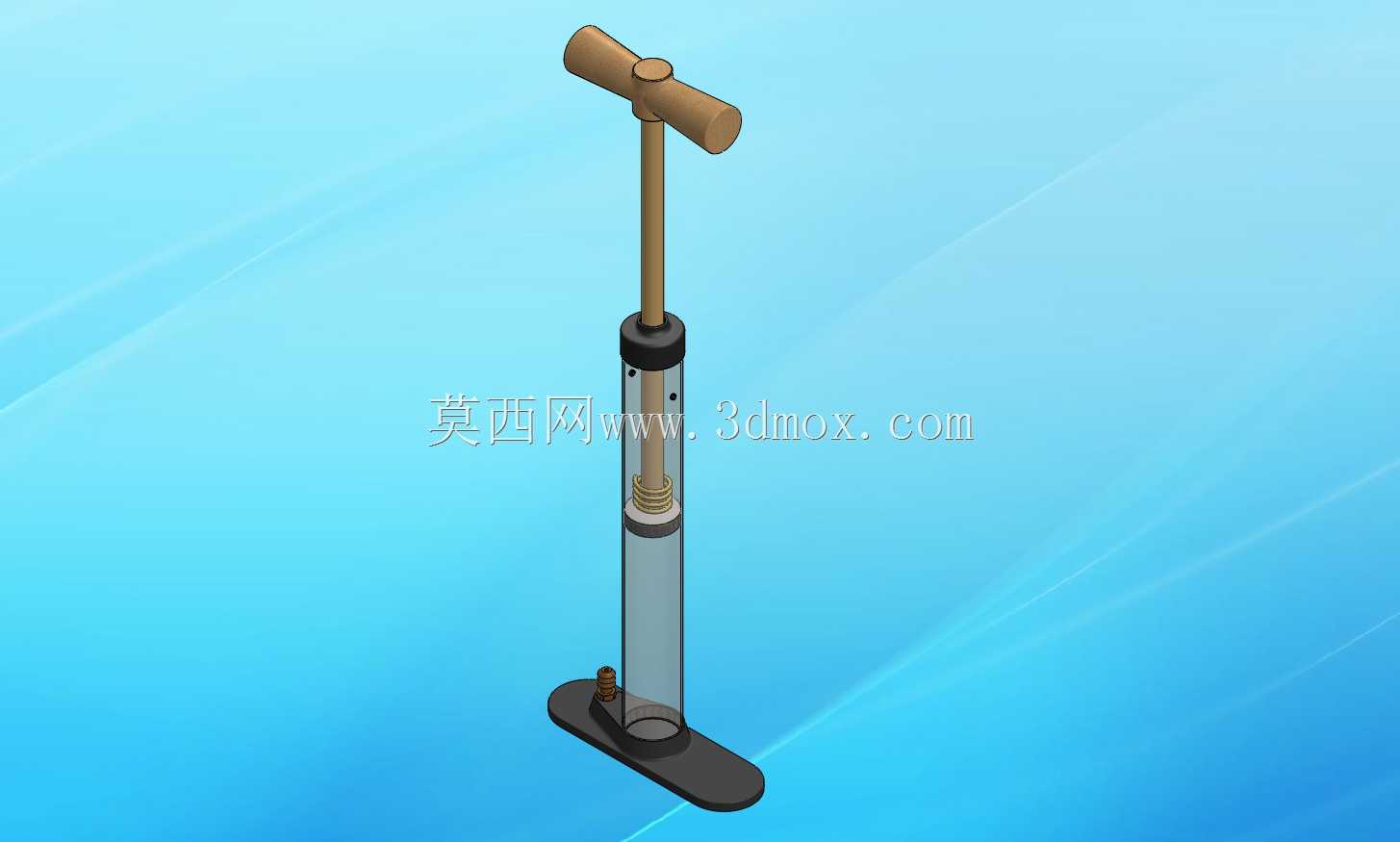

这款手动泵采用立式单缸活塞结构，日常可覆盖低压流体输送、小型容器充气、低压管路抽气等场景，在户外无电源作业、小型维修工位、家用应急充气等工况下都能适配，不需要外接动力源，完全依靠人力操作即可完成流体增压与输送动作。从结构设计来看，整体采用脚踏底座加立式缸筒的布局，底部的扁平脚踏板可以在操作时用脚踩住固定，避免操作过程中设备晃动偏移，保证施力过程的稳定性；顶部的T型操作手柄符合人体工学握持角度，上下提压操作时手腕不需要过度弯折，长时间操作也能降低疲劳感。缸筒部分采用透明可视化设计，能够直接观察内部活塞的运动位置以及腔体内的流体状态，方便操作人员判断泵体工作状态，及时发现密封失效、卡滞等异常问题。内部活塞组件搭配多层密封结构，在往复运动过程中可以保证腔体的密封性，减少内泄漏，提升增压效率，提压手柄的过程中，活塞上行时腔体形成负压完成介质吸入，活塞下行时腔体容积缩小完成介质增压输出，单向阀结构可以避免介质倒流，保证流体单向输送的稳定性。安装边界方面，底部脚踏板为扁平椭圆结构，占用地面投影面积较小，不需要额外的螺栓固定，放置在平整地面即可使用，立式缸筒的垂直高度适配成年人站立操作的手臂活动范围，不需要弯腰或者抬手过度，操作行程经过优化，单行程的排量适中，既不会因为行程过长导致操作费力，也不会因为行程过短导致作业效率过低。进出气接口设置在缸筒下部靠近底座的位置，接口采用通用标准尺寸，可以适配常见的气管、气嘴接头，不需要额外加工转换接头就能连接常用的充气、抽气管路。整体结构没有复杂的传动部件，所有零部件都采用常见的机械结构，维护时只需要定期检查活塞密封圈的磨损情况，更换密封件即可恢复工作性能，不需要复杂的专用工具，日常维护成本极低。在结构细节设计上，手柄与活塞杆的连接采用销轴固定，能够承受往复操作的交变载荷，避免长期使用后连接处出现松动断裂；缸筒与上下端盖的连接采用密封螺纹加密封圈的结构，既保证连接强度，又能保证腔体的密封性能，不会在增压过程中出现泄漏问题。
