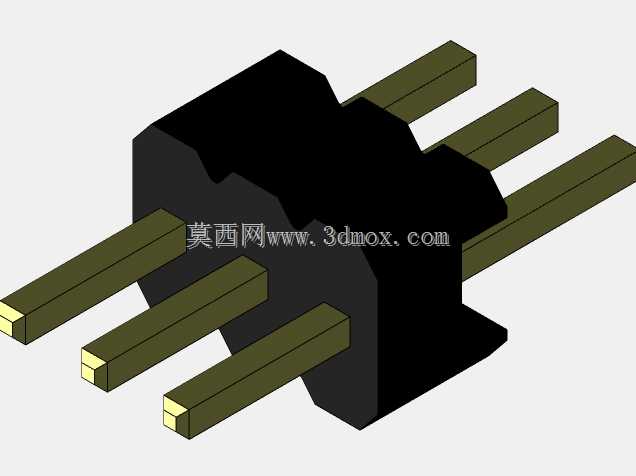

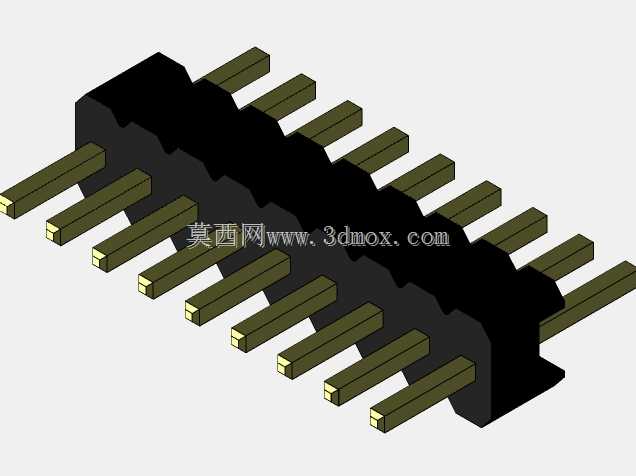

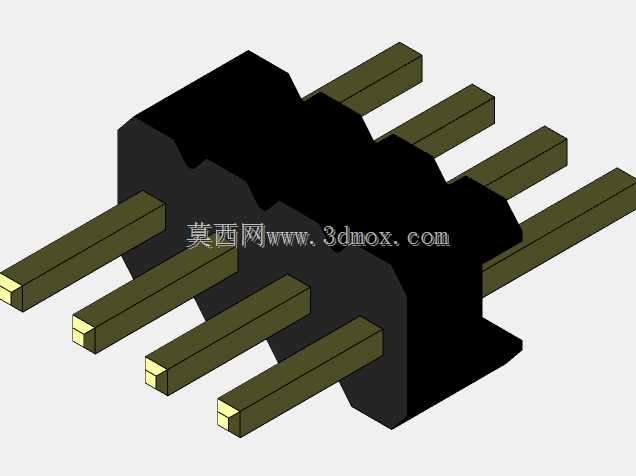

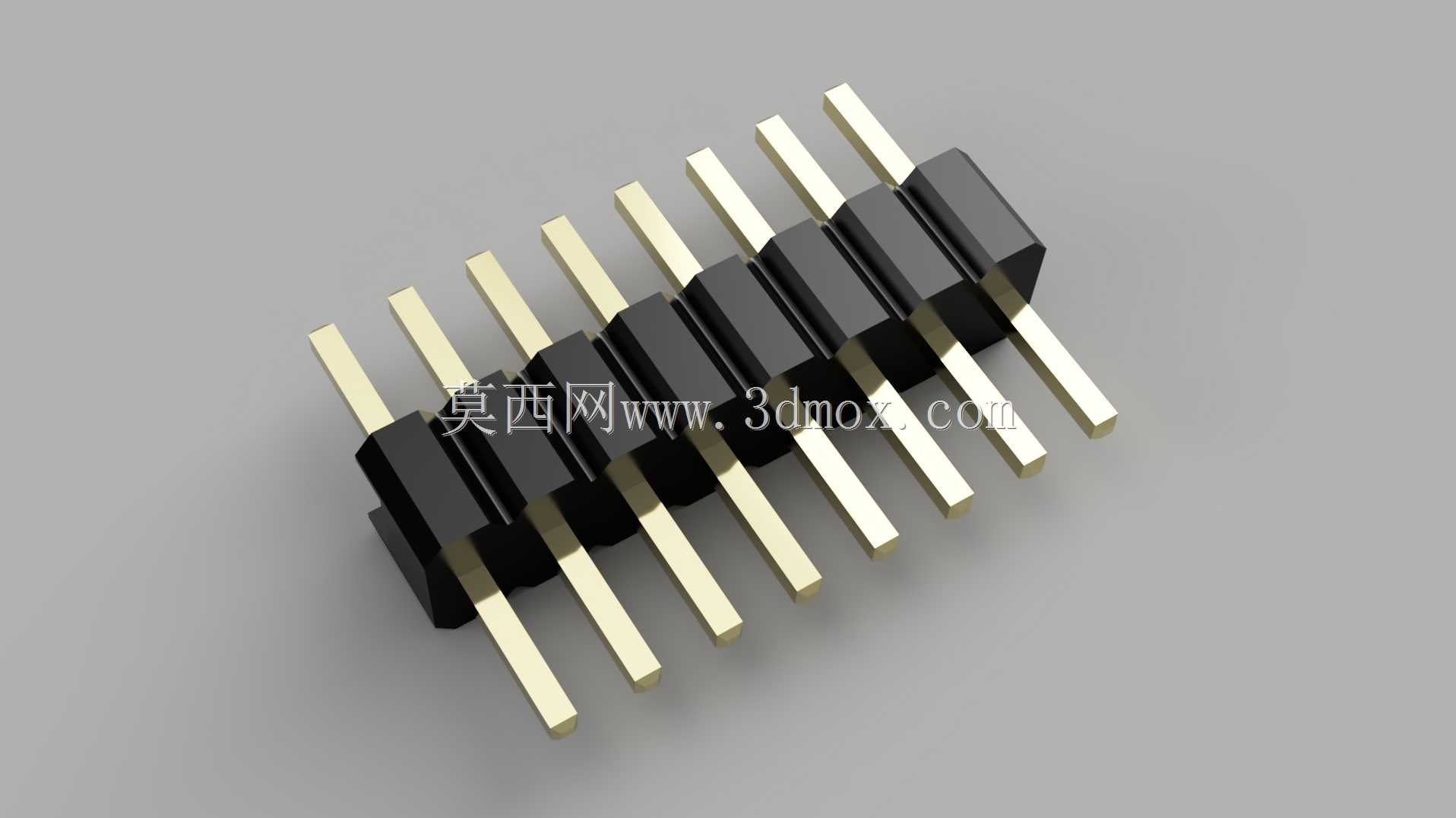

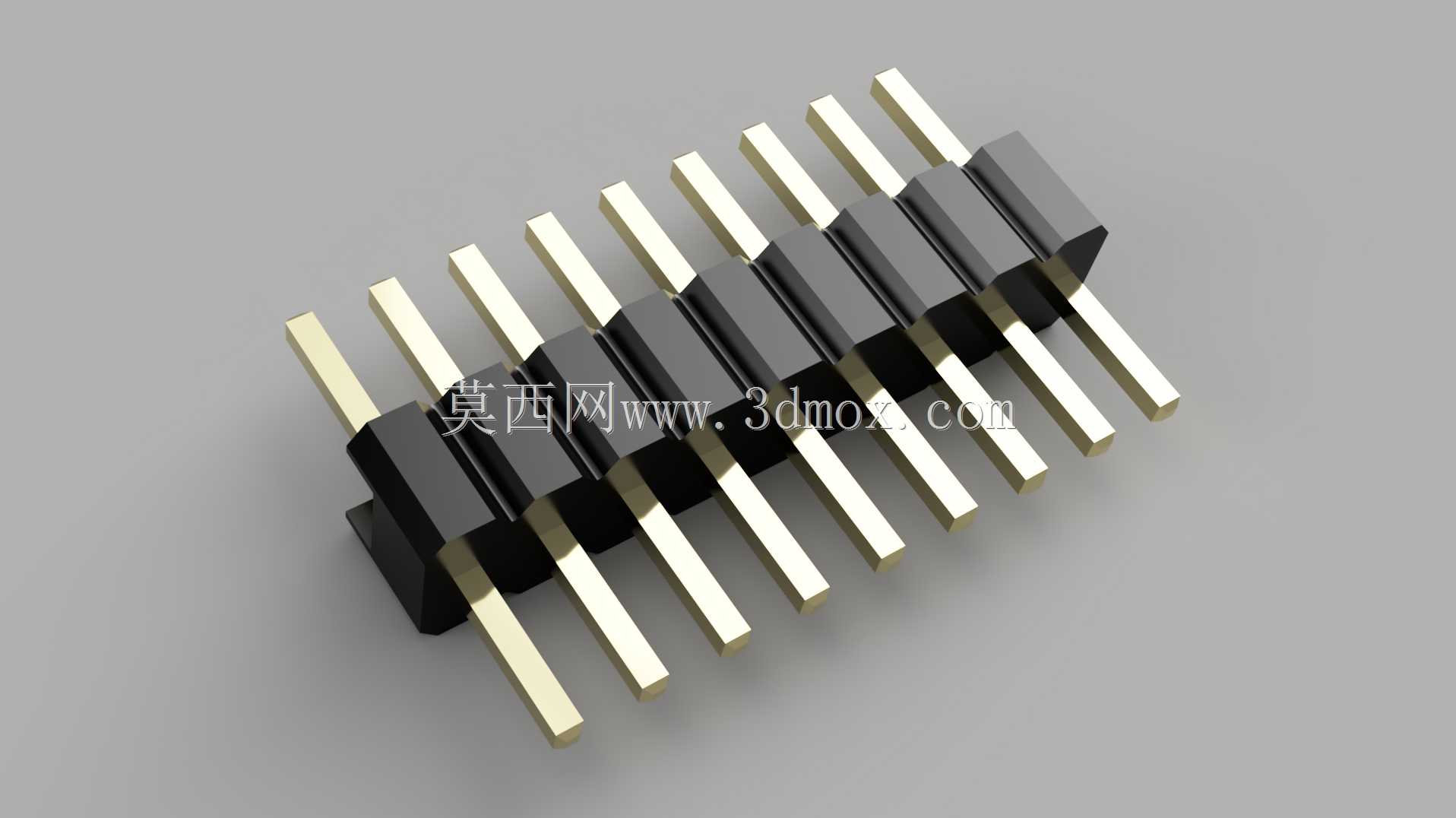

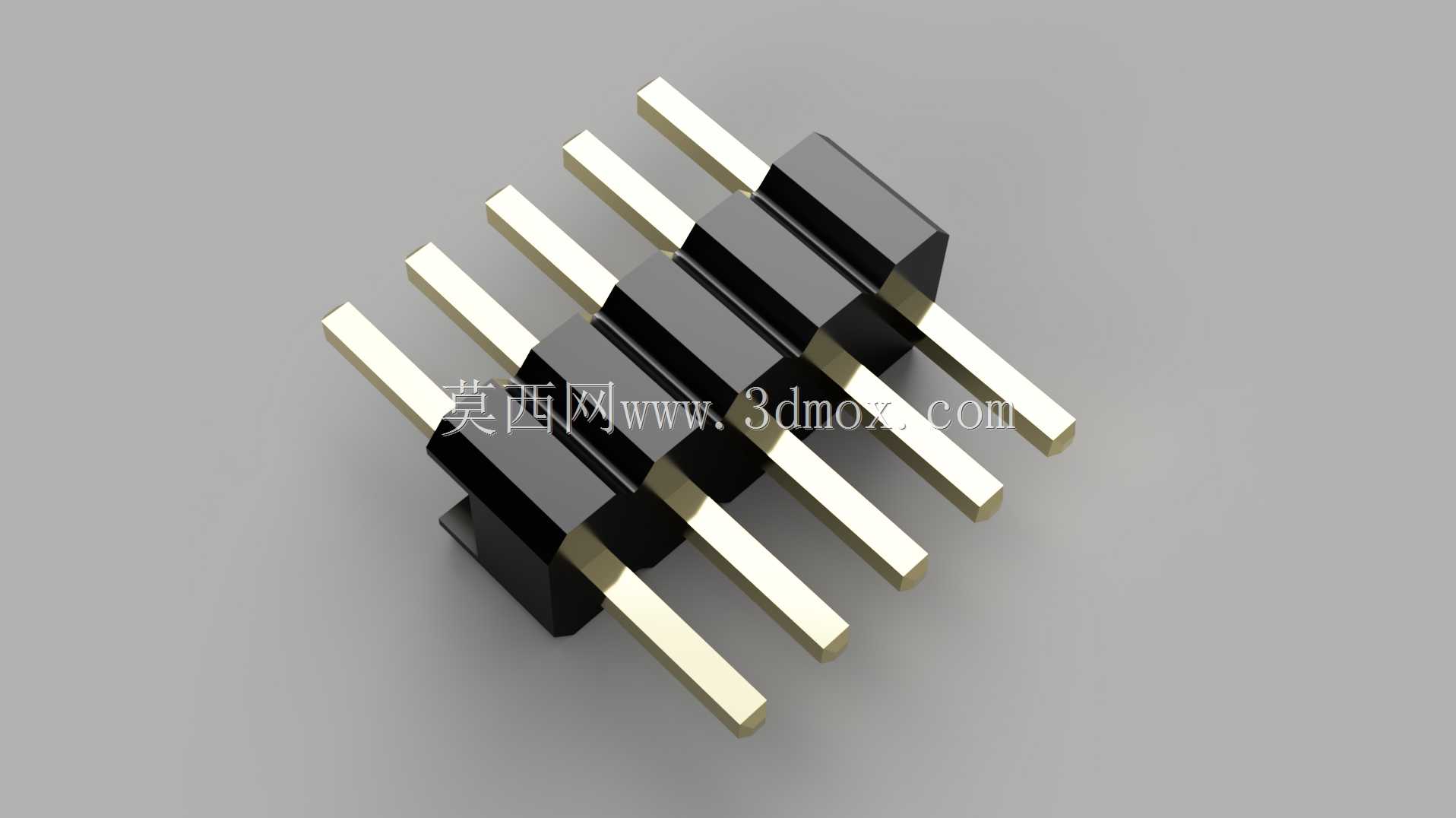

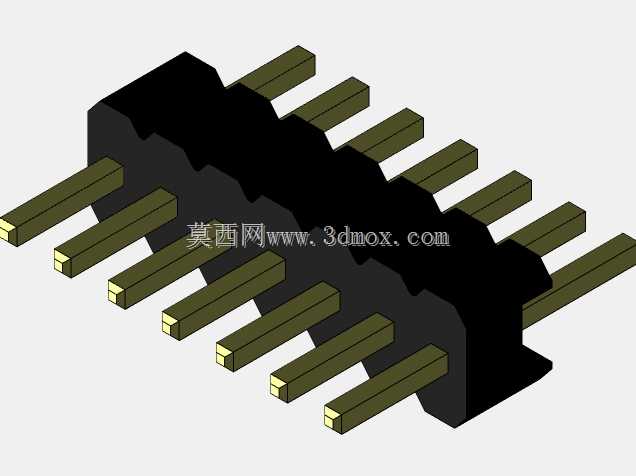

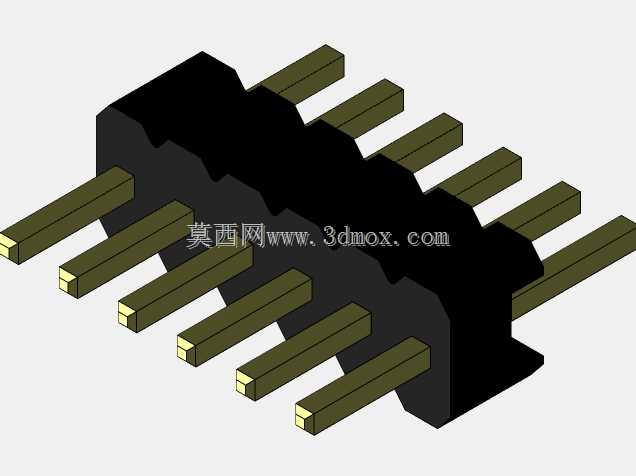

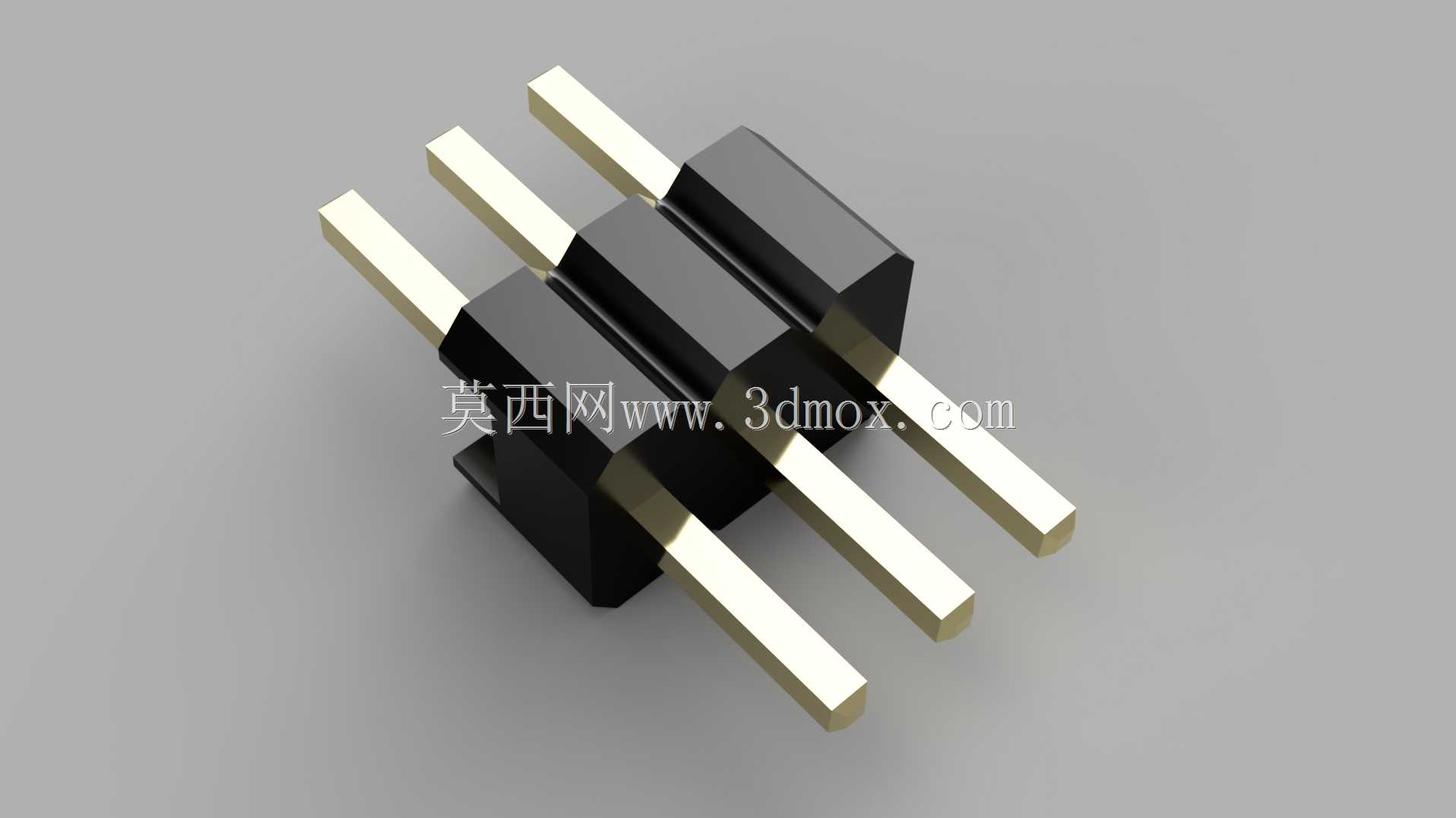

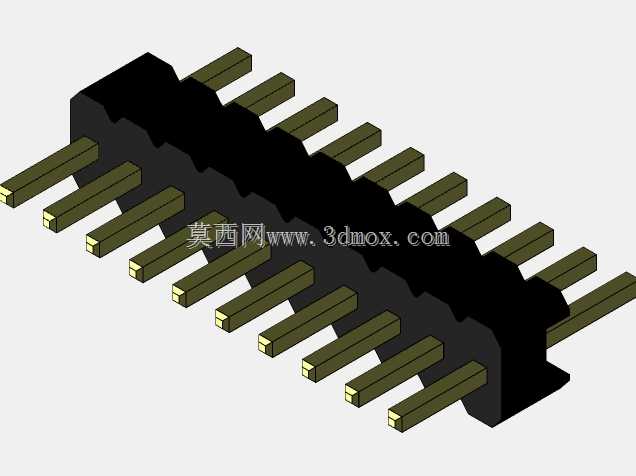

1.27mm间距直插排针引脚组件结构

这类直插排针是板级电路连接里最常用的基础互联元件，日常做工控板卡、消费电子主板、传感模块转接板的时候，几乎都会用到这类间距1.27mm的排针做信号与小电流供电的桥接。不同于常规2.54mm间距的排针，1.27mm的规格更适合高密度布板的场景，比如小型化的采集模块、穿戴设备主板、嵌入式核心板的扩展接口，能在有限的PCB板边空间里排布更多引脚，同时保持足够的结构强度与插拔可靠性。

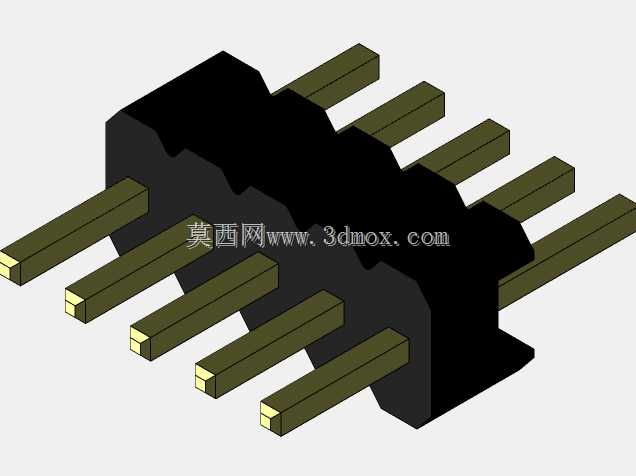

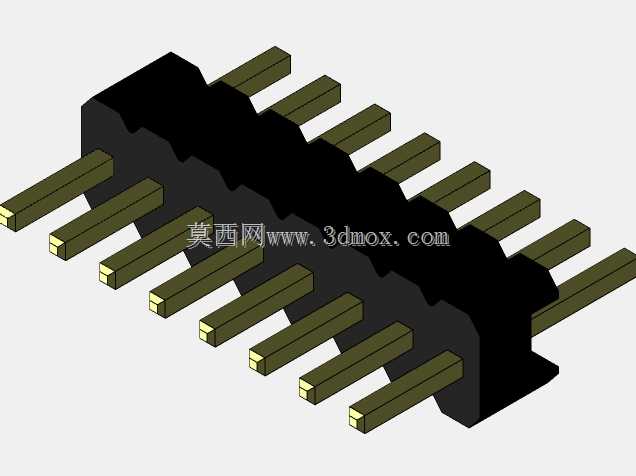

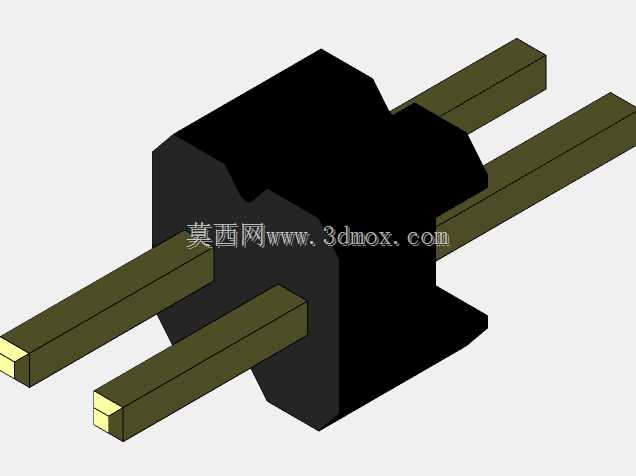

设计这类排针结构的时候，首先要锁定的是引脚的安装边界：单排针的塑高、插针露出塑体上下两端的长度都有明确的工程约束，下端过波峰焊的插针长度要匹配常规PCB板厚与焊锡爬升高度，避免过短导致虚焊、过长造成焊后剪脚工序额外工作量；上端对接母座的插针长度要匹配对应规格排母的插接深度，保证接触电阻稳定，不会因为震动出现接触瞬断的问题。塑体的定位凸点设计是容易被忽略的细节，在塑体底部加微小的定位柱，能在插件工序时快速卡入PCB的定位孔，避免过炉时排针出现偏移、浮高的问题，大幅提升SMT与波峰焊工序的良率。

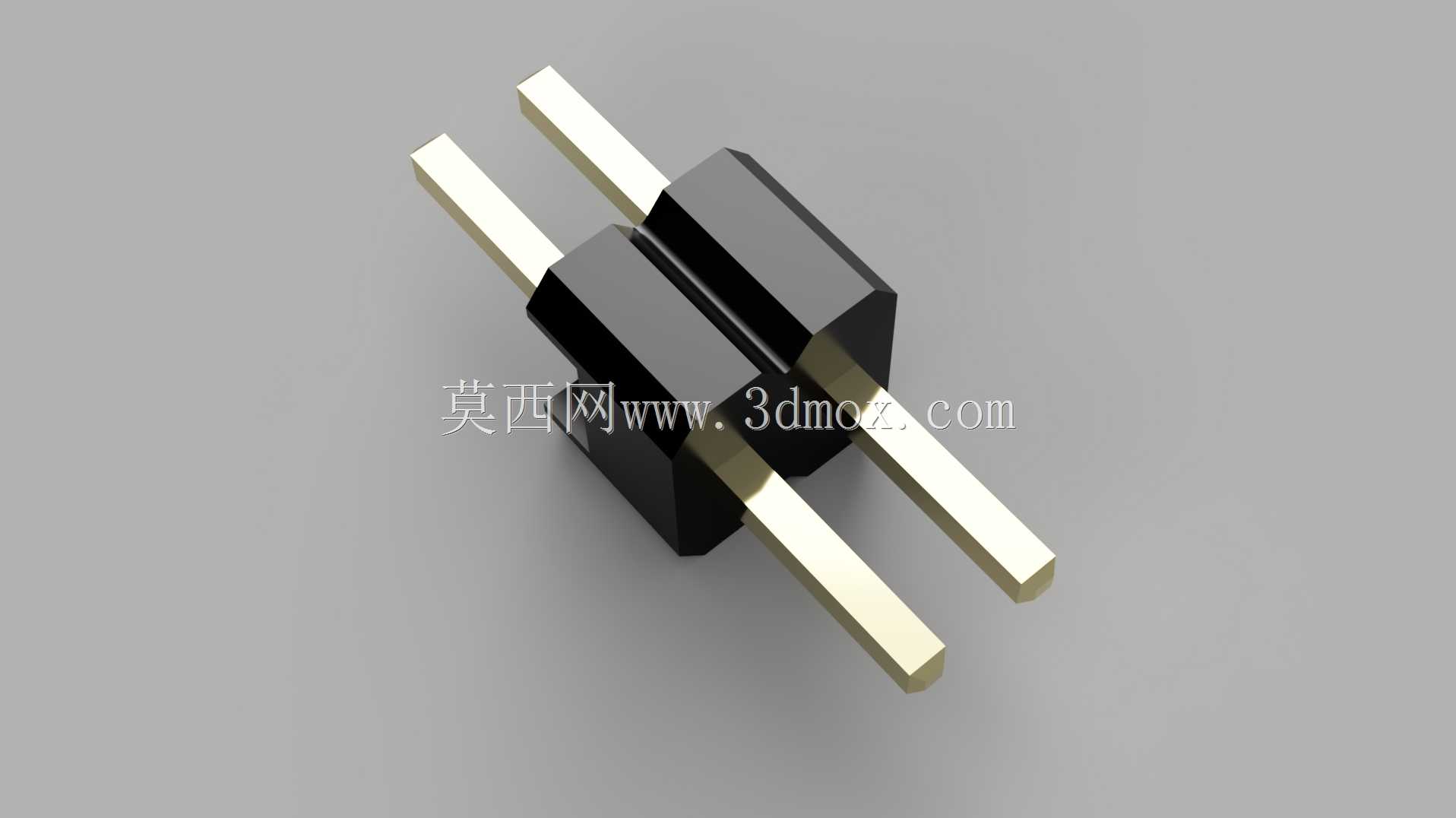

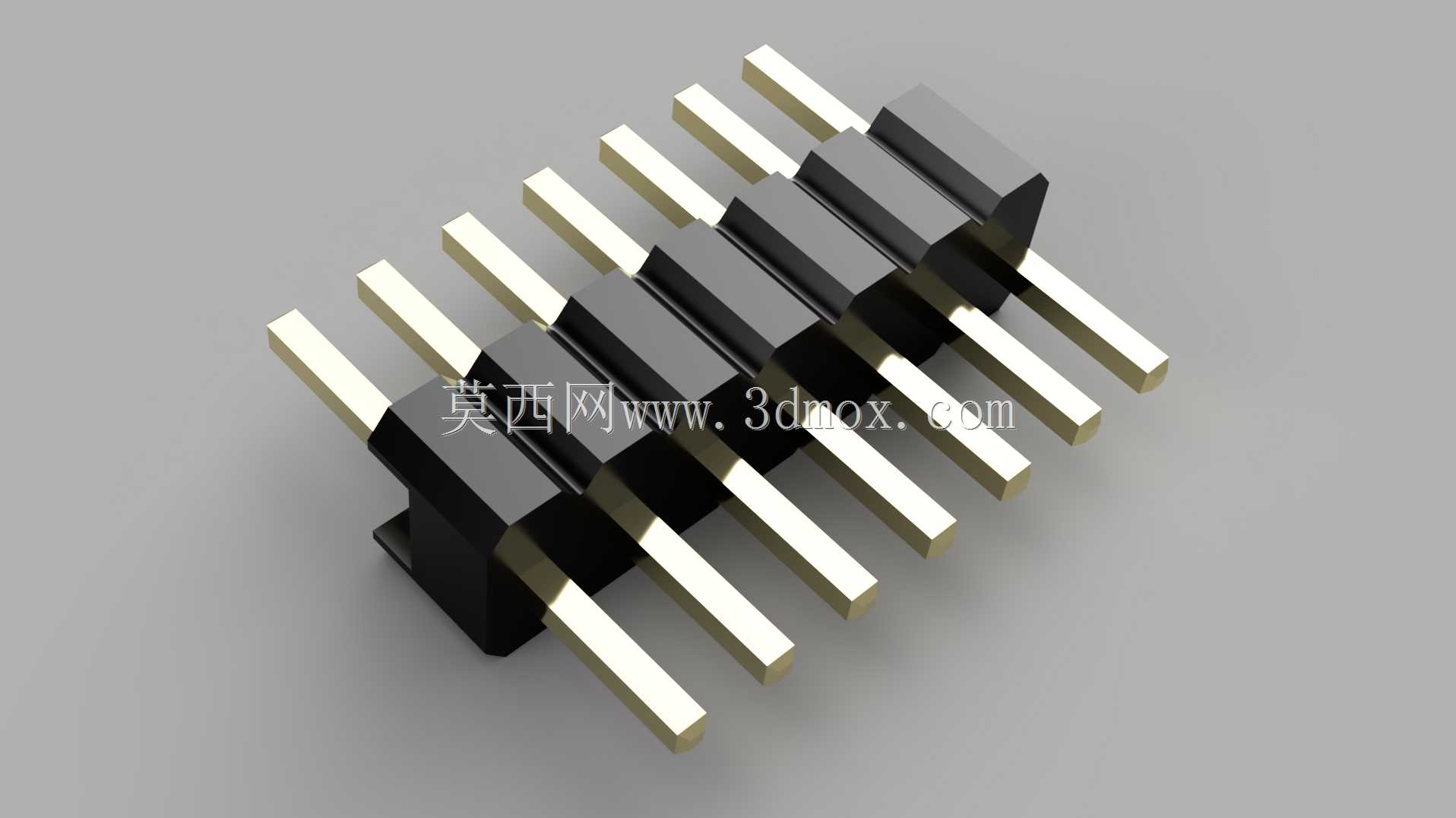

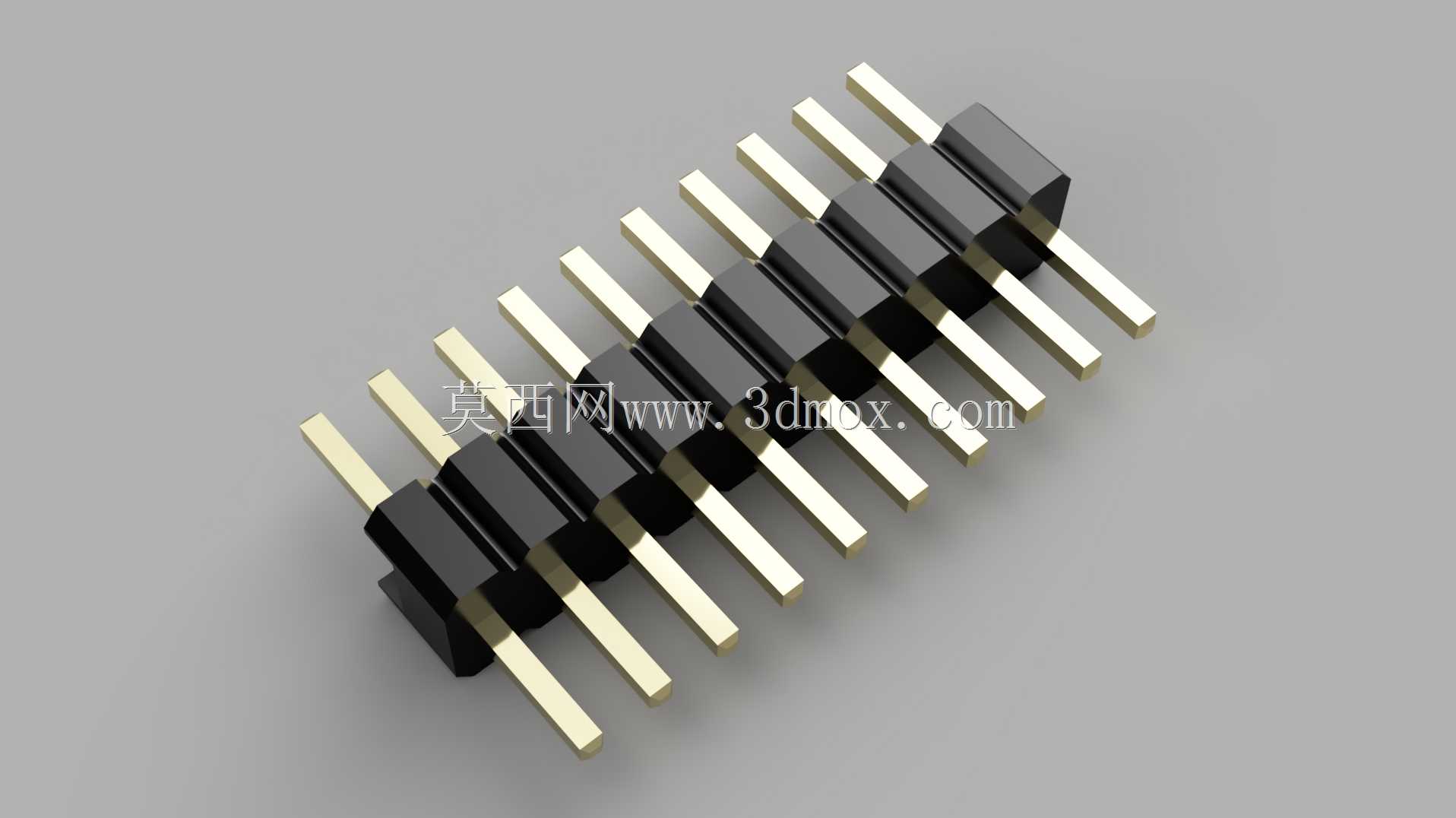

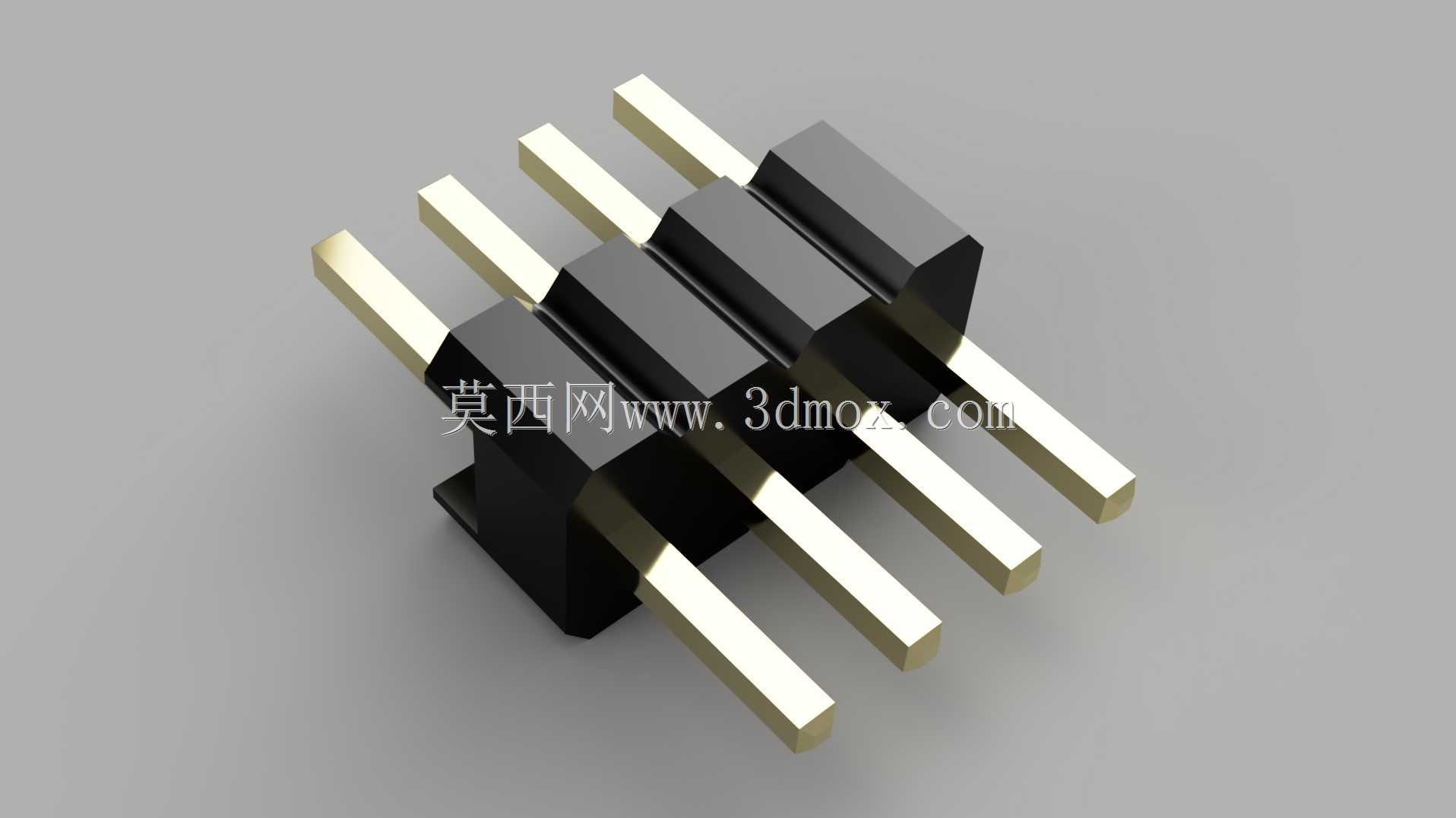

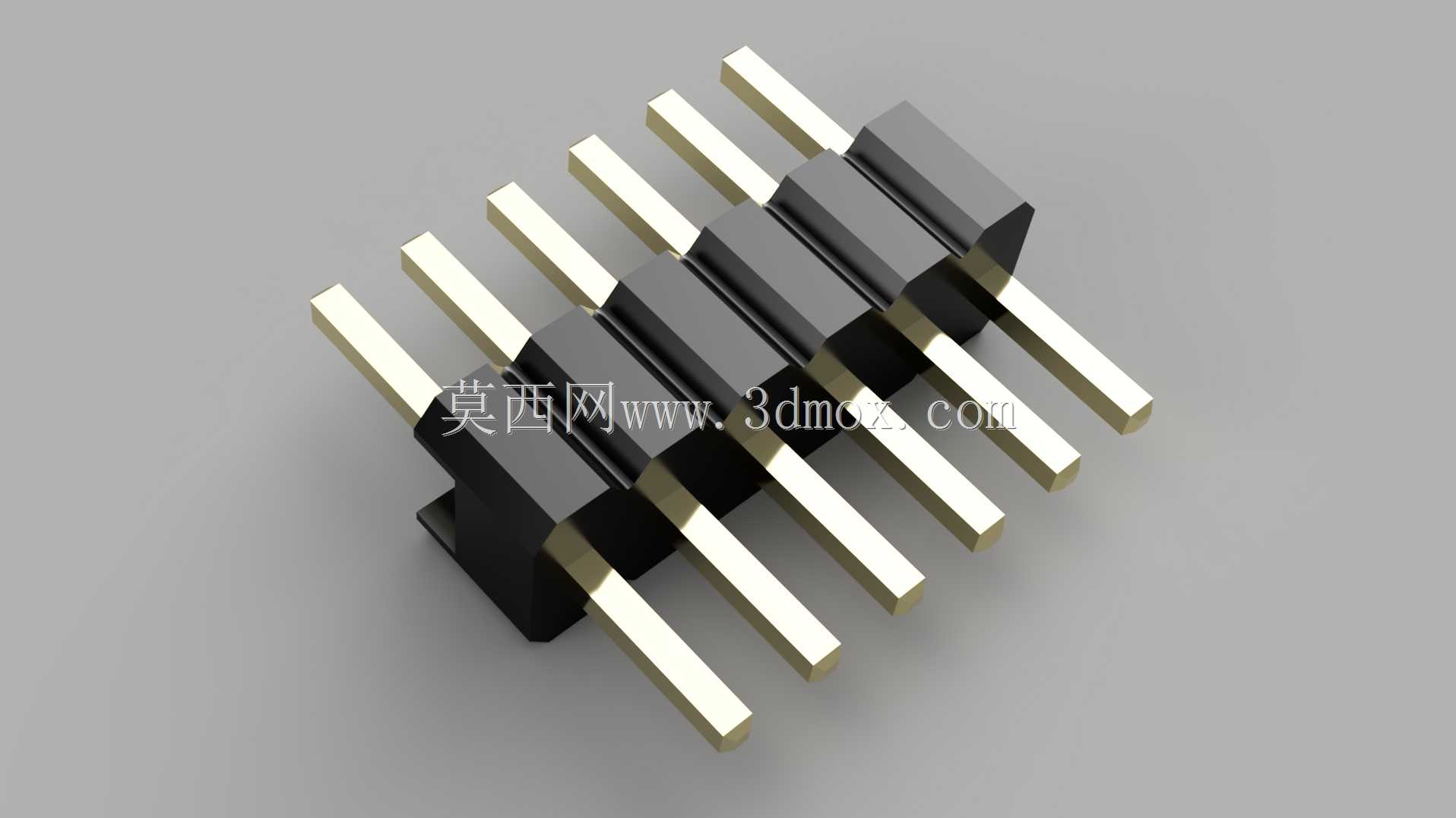

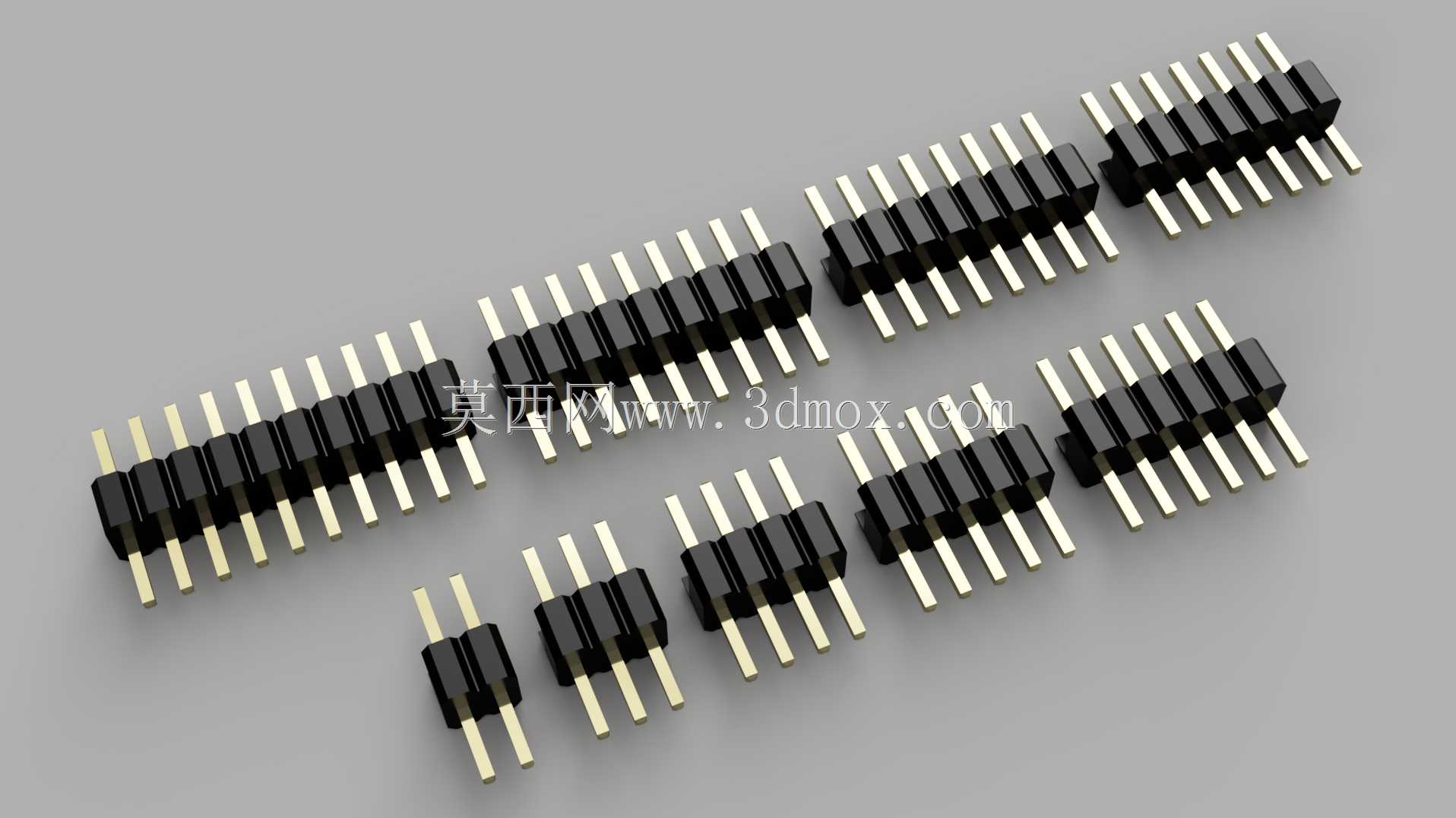

从功能特性上看，2到10引脚的全系列规格覆盖了从单点信号测试、电源供电到多通道数据传输的全部需求，做设计选型的时候不需要额外拼接不同长度的排针，直接选对应引脚数的规格就能减少BOM条目，降低采购与仓储的管理成本。插针采用黄铜基材镀锡的工艺，既保证了足够的导电性能，也提升了焊锡浸润性，同时兼顾抗氧化能力，在常规工业环境下存储与使用不会出现引脚氧化导致的焊接不良问题。塑体选用耐高温的工程塑料，能耐受波峰焊260摄氏度左右的高温冲击，不会出现过炉后塑体变形、引脚移位的问题。

实际应用中，这类排针除了常规的板对板垂直连接，也可以搭配90度弯针排母做平行板的水平连接，在紧凑的设备腔体里灵活调整板卡的堆叠方式，不需要额外定制异形连接件。建模的时候要严格控制引脚的中心距公差，单引脚的位置度偏差要控制在0.05mm以内，否则批量生产时会出现插针无法顺利插入排母、或者个别引脚接触不良的问题；插针的直径要匹配标准排母的簧片夹持力，过粗会导致插拔力过大损坏母座簧片，过细则会造成接触电阻偏大、大电流传输时发热的隐患。塑体的边缘倒角设计也很有必要，既能减少插件时塑体边缘刮擦PCB阻焊层的问题，也能在手工焊接时避免焊锡顺着塑体缝隙爬到上端插接区域，影响后续和母座的对接可靠性。
