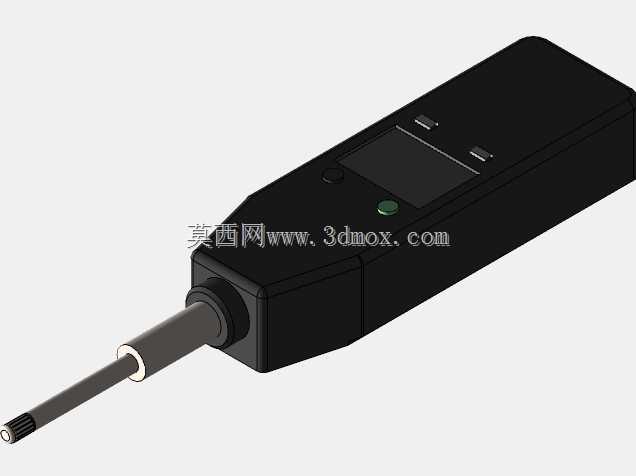

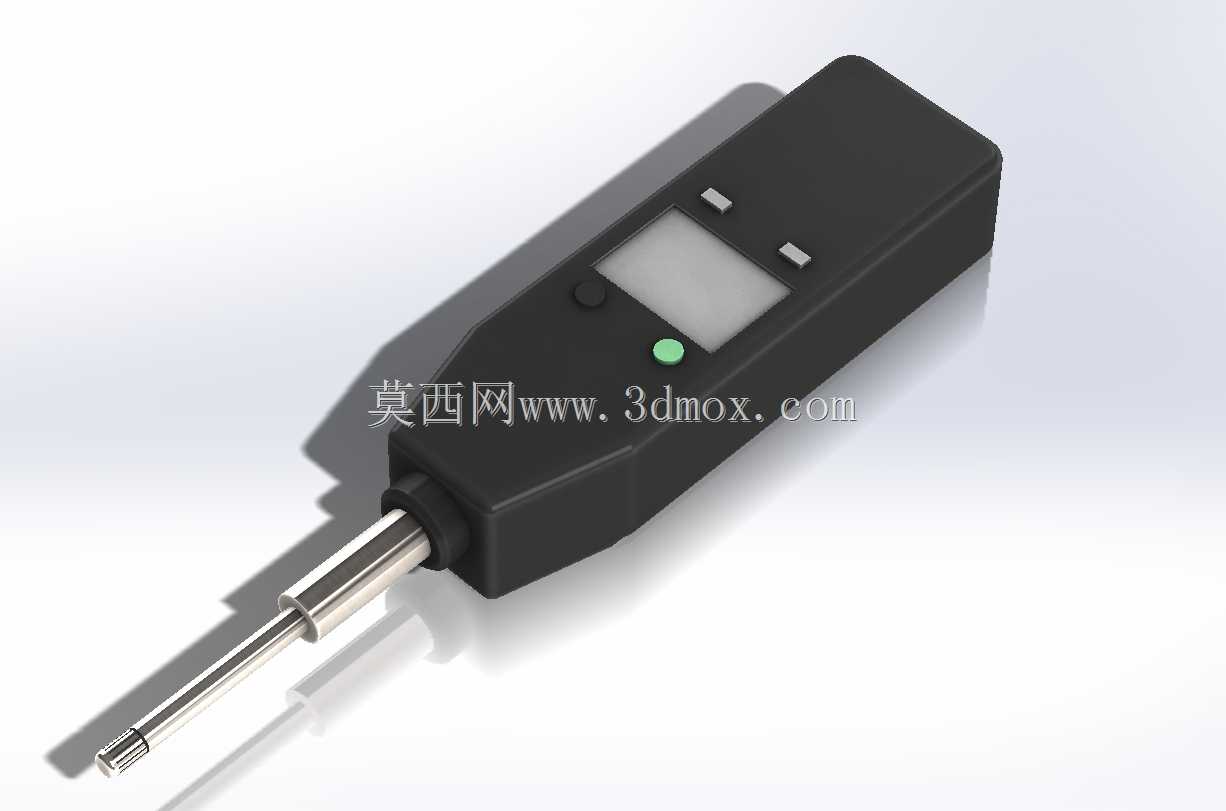

三丰数显指示表测头结构三维设计

这款数显指示表的三维结构还原，完全参照三丰对应型号的实物测绘尺寸搭建，所有配合间隙、外形轮廓都和量产实物保持一致，没有做简化或者夸张的艺术化处理。从实际应用场景来看，这类指示表是机加工车间、计量室里的常备量具，不管是工装夹具装夹后的工件找正、批量零件的形位公差快速检测，还是自动化产线上的位移量在线监测，都能看到它的身影，相比机械式百分表，数显结构读数更直观，能避免人工视差带来的测量误差，对新入职的质检人员也更友好，不用花大量时间练习表盘读数技巧。

从结构设计思路来看，整个壳体采用了握持友好的长条形收腰造型，手持测量的时候虎口能自然贴合壳体侧面的弧度，长时间操作也不容易打滑，前端测杆的导向段做了加长处理，能减少测杆伸缩过程中的径向晃动，保证测量重复性精度。壳体上的按键布局做了分区，功能键和置零键分开设置，戴薄劳保手套操作的时候也不容易误触，显示屏做了内凹设计，能避免车间里的切削液、铁屑直接溅到屏幕表面，减少日常使用的刮擦损伤。测头部分采用标准的螺纹连接结构，可以根据不同测量场景更换平测头、尖测头、弧形测头等不同附件，不用额外做转接结构，适配现有市面上的通用百分表附件。

从安装边界尺寸来看，整个表体的外径、测杆行程、安装夹持柄的直径都完全符合行业通用标准，可以直接替换现有设备上的同规格机械式百分表，不用修改安装支架的夹持孔径，也不用调整测量工位的空间布局。测杆的伸缩阻尼做了均匀化设计，整个行程范围内的测力保持一致，不会出现起始段测力大、末端测力小的情况，测量软质工件的时候也不会因为测力过大压伤工件表面。内部的走线空间、电池仓位置都在模型里做了完整还原，做结构二次开发的时候，可以直接参考这个模型的内部空间布局，不用反复拆解实物测量内部尺寸，能大幅缩短配套测量工装的设计周期。在做自动化检测站的布局设计时，直接导入这个模型就能做干涉检查，提前预判表体和周边工件、夹具的空间位置关系，避免现场安装的时候出现空间不足、走线干涉的问题。
