三丰数显接触式位移检测千分表结构

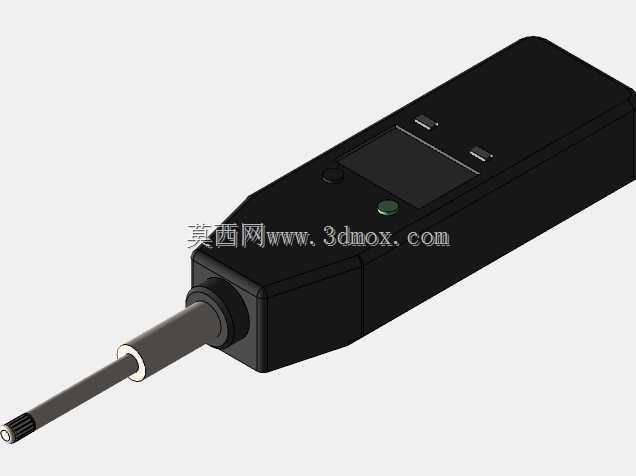

　　这款接触式位移检测量具的结构设计，核心围绕工装夹具配套的在线尺寸检测场景展开，在机加工工位的工件装夹定位校验、工装夹具的重复定位精度核验、小行程位移量的精密比对场景中，这类测具是产线旁和装配工位最常用的接触式检测元件。整体采用手持直柄式的一体化机身布局，测杆从机身前端同轴伸出，测头采用硬质合金耐磨端头，日常检测中可直接抵靠在被测工件的基准面或者待检测特征面上，通过测杆的轴向位移量传递内部的位移传感信号，直接输出对应的尺寸偏差数值，机身正面集成的数显窗口可直接读取测量数值，省去了传统机械式千分表的表盘读数误差，操作按键设置在数显窗口旁侧，可快速完成零点置位、测量单位切换、数值保持等常用操作，单手握持时拇指可直接触碰到操作按键，

　　适配工位上快速抽检的操作节奏。设计过程中优先考虑了现场使用的抗干扰性，机身外壳采用硬质工程塑料一体成型，接缝处做了错位止口结构，可抵御车间常见的切削液飞溅、粉尘侵入，测杆与机身衔接位置设置了耐磨导向衬套，既保证测杆轴向滑动的顺畅度，又能控制径向晃动量在微米级区间，避免侧向受力带来的测量误差。从安装适配性来看，这款千分表的夹持柱采用行业通用的标准直径尺寸，可直接适配市面上绝大多数的磁力表座、夹具安装支架、专用检测工装的装夹孔位，不需要额外加工转接件即可完成固定，机身整体的长宽尺寸控制在手持操作的舒适区间，既不会因为体积过大挤占工装的安装空间，也不会因为尺寸过小导致握持不稳、操作按键误触。测杆的有效测量行程覆盖了常规工装检测、

　　工件形位公差检测的常用量程范围，日常使用中既可以拿在手上做快速的人工抽检，也可以固定在工装上做批量工件的在位检测，测头的接触压力经过适配调校，既不会因为压力过小导致接触不实出现测量跳数，也不会因为压力过大划伤软质工件的被测表面，数显模块的电路部分做了独立的腔体隔离，避免车间环境的温湿度变化影响电路稳定性，长期在生产现场使用也能保持稳定的测量精度。
