三球柄式连接转接座结构设计

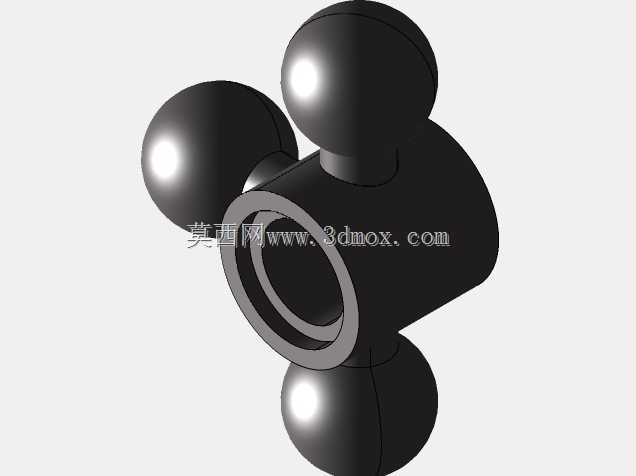

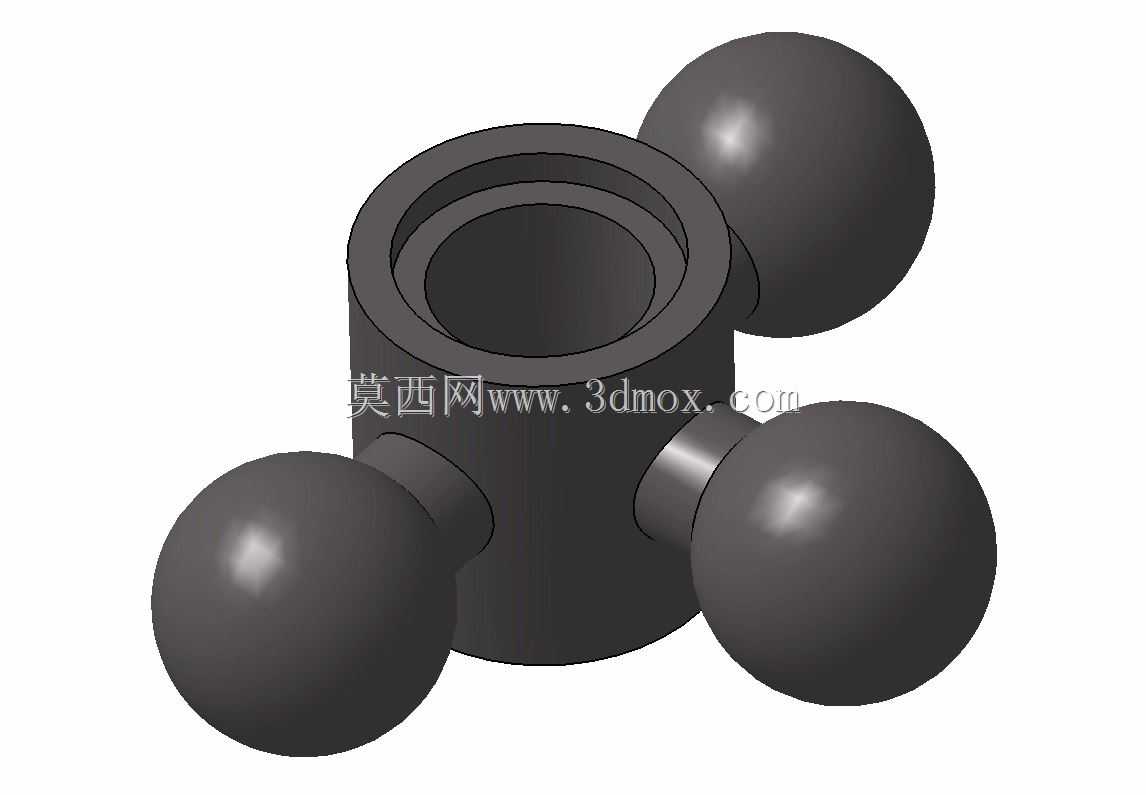

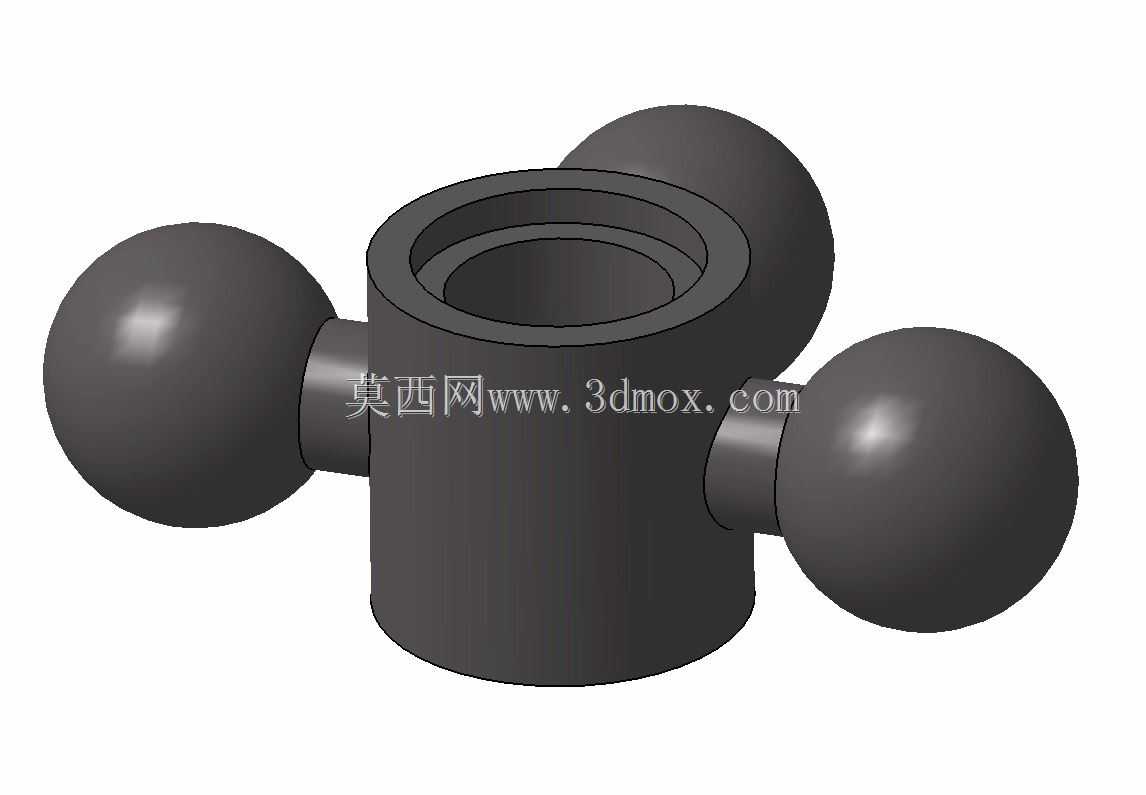

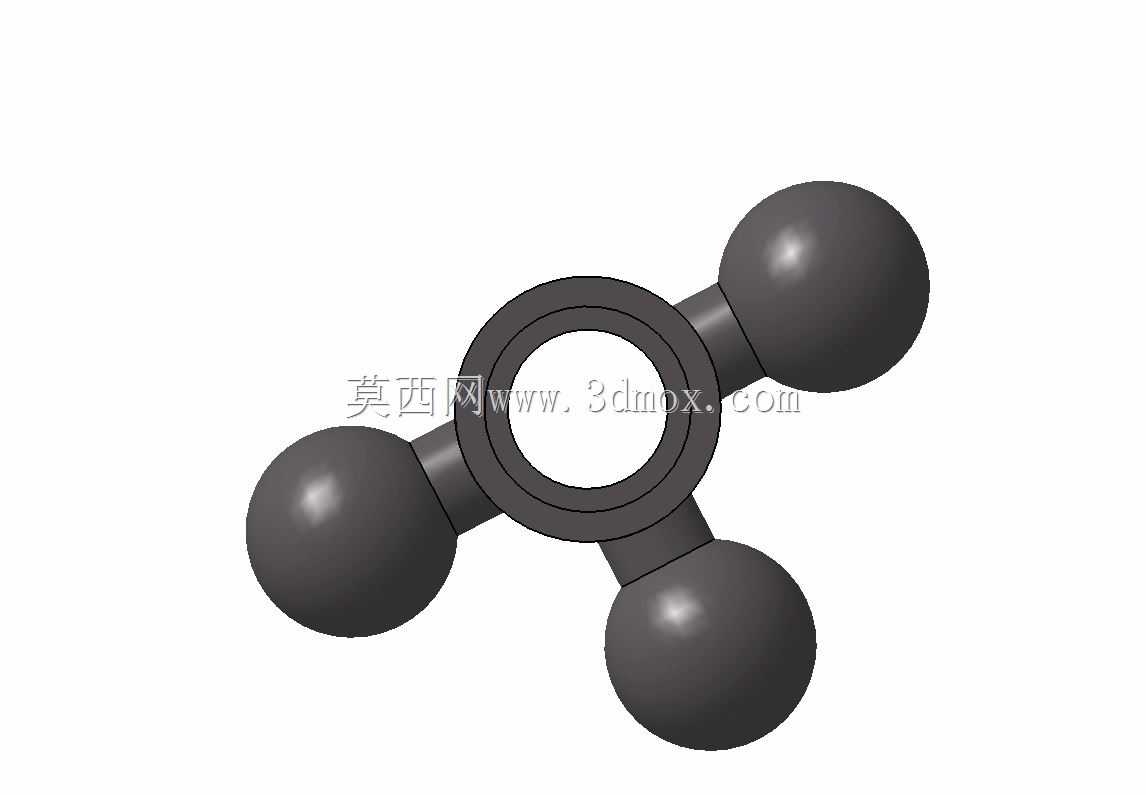

该零件属于模块化拼接系统中的铰接转接构件，核心作用是实现多方向杆件的快速铰接连接，常见于科教积木搭建、小型工装快调机构、桌面级实验装置的姿态调整环节，可在三个径向方向提供球头铰接接口，同时中心保留轴向通孔用于穿设轴件或管路，兼顾多向连接与中心贯通的使用需求。从结构设计逻辑来看，中心筒体为核心承载基体，内壁做阶梯孔设计，可适配不同直径的穿轴需求，孔壁预留的台阶面可作为轴件轴向定位的支撑面，避免穿轴后出现轴向窜动；三个球头沿筒体周向呈120度均匀分布，球头与筒体之间通过短圆柱颈过渡，颈径尺寸经过受力校核，既保证球头摆动时不会与筒体外壁发生运动干涉，又能满足常规拼接场景下的抗弯、抗扭载荷要求，球头表面做光滑曲面处理，可与对应球窝构件实现无卡滞的万向转动，转动角度范围可覆盖相邻构件±35度的姿态调整需求。安装边界方面，中心筒体的外径为主要安装限位尺寸，三个球头的外轮廓构成零件的最大径向包络，在做机构布局时需要预留足够的球头摆动空间，避免相邻构件在姿态调整时发生碰撞；中心通孔的同轴度、球头与筒体连接颈的位置度是加工与建模时需要重点管控的形位公差，若公差超差会直接导致拼接后卡滞、铰接转动阻力过大，甚至出现相邻构件无法装配的问题。在实际应用场景中，这类三球头转接件可快速搭建多分支铰接结构，相比单球头铰接件能减少转接零件的使用数量，简化整体机构的拼接流程，在需要快速调整多方向杆件角度的实验工装、科教演示模型、小型可变形支架结构中，能够有效提升搭建效率，同时保证各分支连接点的转动灵活性。建模过程中，球头与圆柱颈的过渡处做了圆角处理，避免应力集中导致的连接颈断裂问题，中心筒体的端面做倒角处理，方便轴件穿入时的导向，所有曲面均做连续相切处理，保证零件外观顺滑无棱角，同时也能避免拼接操作时的锐边划伤风险。
