带旋钮弹簧复位式定位锁紧销结构

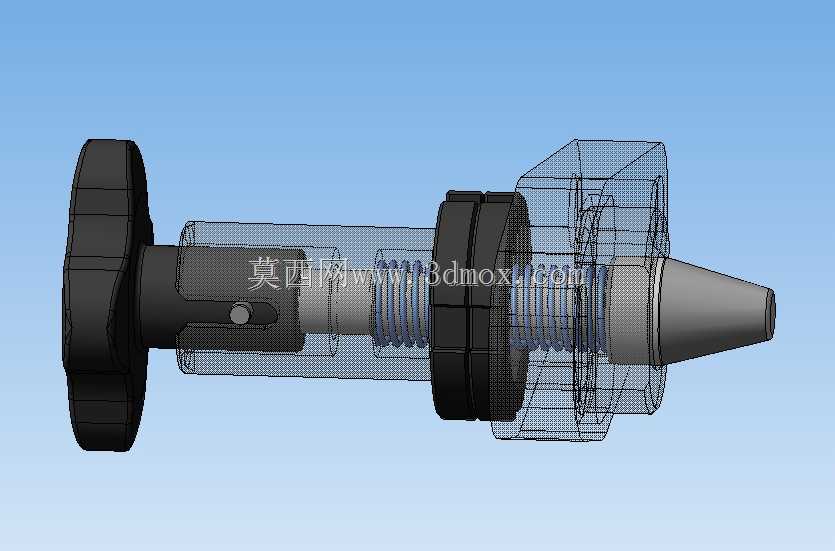

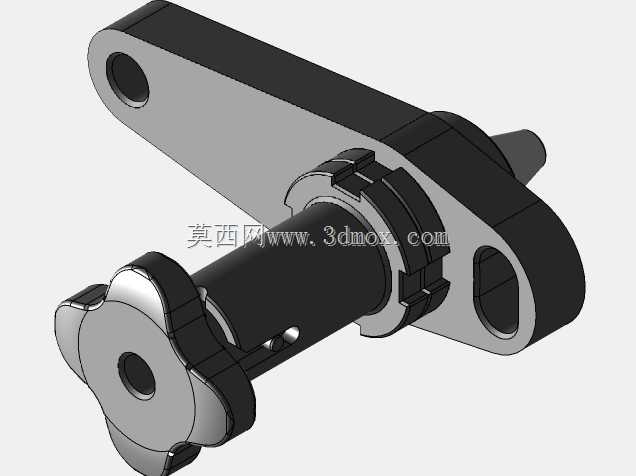

这类带旋钮操作的弹簧复位锁紧定位件，常被应用在工装夹具快换、自动化线体工位挡停、设备检修门快锁、非标设备模组快拆定位等场景中，日常产线运维时操作人员无需额外工具，仅通过旋转端部的防滑旋钮即可完成销体的伸缩动作，实现两个对接构件的快速锁止与脱开，相比传统螺栓紧固的连接方式，能大幅缩短工位切换、模组更换的操作时长，适配频繁拆装的作业需求。从结构设计逻辑来看，该构件整体采用同轴式布局，端部的大直径滚花旋钮做了防滑棱处理，即便操作人员佩戴劳保手套也能稳定施加旋转扭矩，不会出现打滑脱手的问题；旋钮与芯轴之间通过径向圆柱销实现周向固定，保证操作扭矩能稳定传递到芯轴的锁止结构上。芯轴中段套设的圆柱压缩弹簧，是实现自动复位的核心部件，当旋钮旋转至解锁位置时，弹簧预紧力会推动芯轴回缩，脱离对接件的定位孔，当旋转至锁止位置时，芯轴在弹簧推力作用下会牢牢插入定位孔，配合端部的锥面导向结构，即便对接件存在小幅的位置偏差，也能顺利导入销孔完成定位，不会出现卡滞问题。构件中部的六角形安装法兰是核心安装基准，法兰上预留的安装孔可通过螺栓将整个锁紧件固定在安装基板上，安装时需要注意保证销体伸缩方向与对接定位孔的同轴度偏差控制在合理范围内，避免芯轴伸缩时出现偏磨，缩短构件使用寿命；法兰两侧的限位台阶可以精准控制构件嵌入安装板的深度，保证安装后销体的伸出长度符合设计要求，不会出现伸出量不足导致锁止失效，或是伸出过长导致对接件无法顺利就位的问题。端部的锥头结构除了导向作用外，还能在锁止状态下承受一定的径向剪切力，配合弹簧持续施加的轴向顶紧力，能有效消除两个对接构件之间的装配间隙，避免设备运行过程中因为振动出现锁止松脱的问题。外层的防护壳体将弹簧、芯轴的运动段完全包裹在内，可阻挡车间内的切削碎屑、粉尘进入运动副内部，降低卡滞风险，同时也能避免弹簧直接暴露在外界环境中出现锈蚀，延长构件的整体使用寿命。在实际选型应用时，需要结合对接构件的厚度、所需承受的剪切载荷大小，匹配对应的销体直径与弹簧预紧力，同时要预留足够的操作空间，保证端部旋钮有足够的旋转操作空间，不会被周边的结构件干涉，日常维护时仅需定期在芯轴与壳体的配合面涂抹少量润滑脂，即可保证长期操作的顺畅性。
